国土空间规划中工作底图如何制作

首先，我展示一下我所做的底图的成果。

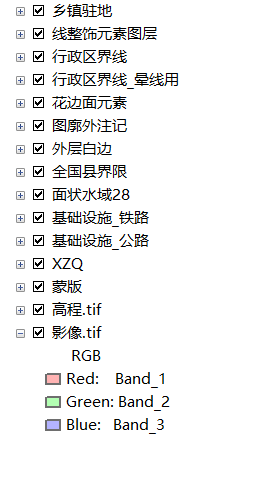

再展示一下，我的工作空间中的要素。

下面我说一下数据的来源。
乡镇驻地：参考下载的影像和地图可以找出乡镇的驻地。
线修饰要素图层、图廓外注记：这个就是图框和图框的注记，这个可以在苍穹内下载然后转出为shp格式数据。
行政区界限、面状水域、基础设施铁路、基础数据公路、xzq、全国县数据（这里指的是行政界限，在墨玉县外围的线）：在一些公众号中很容易找到我们国家的矢量数据。具体什么公众号大家可以自行搜索。
蒙版：这个是图框线转成面后与xzq做擦除分析，然后即可得到，蒙版一般设置一定的透明度。

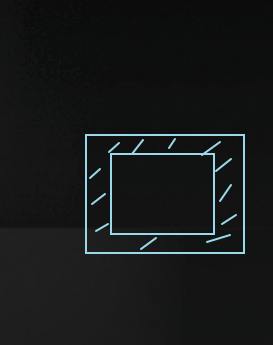

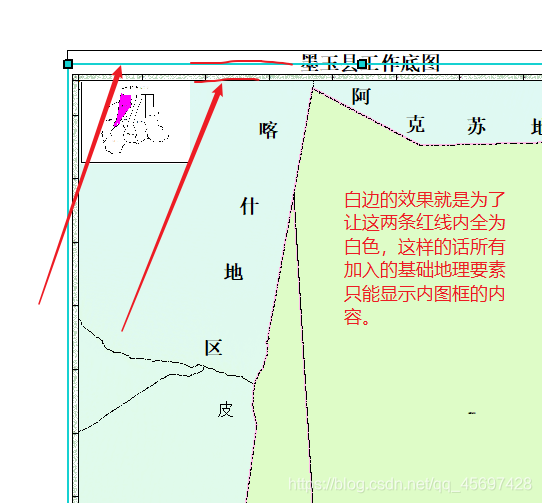

外层白边：如下图所示，如果假设内框线是图框的话，白边就是内框线和外框线所包裹的范围，最后我们将其设置为全白，其目的是为了在布局窗口中只显示我们想看到的数据，尽管我们所加入的数据范围很大。

高程：高程数据在地理空间数据云中下载，然后再ENVI中进行融合（Seamless Mosaic）
影像：影像数据在bigmap、9.1卫图助手上面可以下载。

---

接下来讲一下操作。

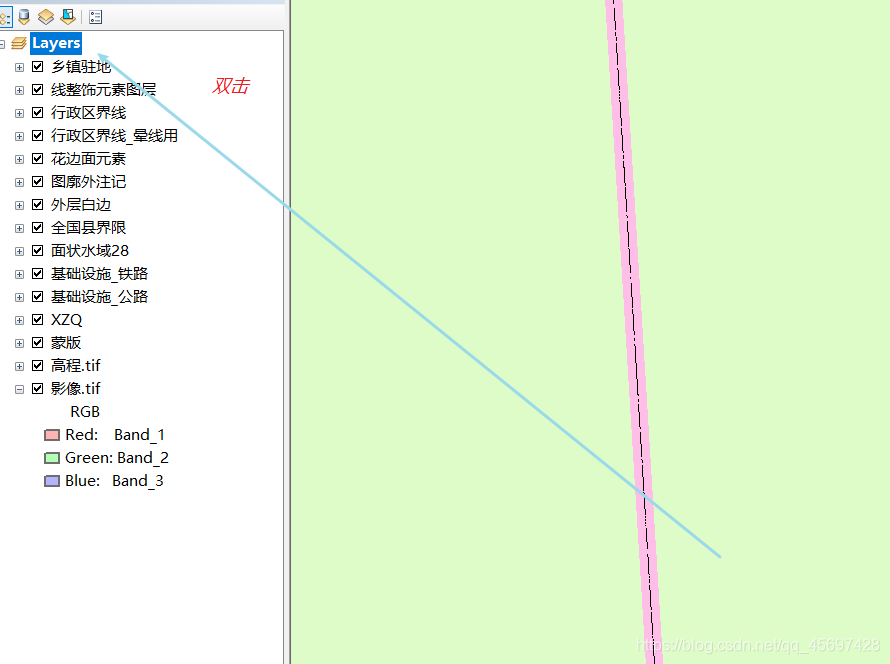

第一步，制作地图框架。一般底图要要求固定比例尺的，所以第一步是在数据窗口中设置固定的比例尺，在我制作的底图中要求的是1：200000，所以我就设置了1：200000，在布局窗口双击图层

在数据框中设置固定比例尺。

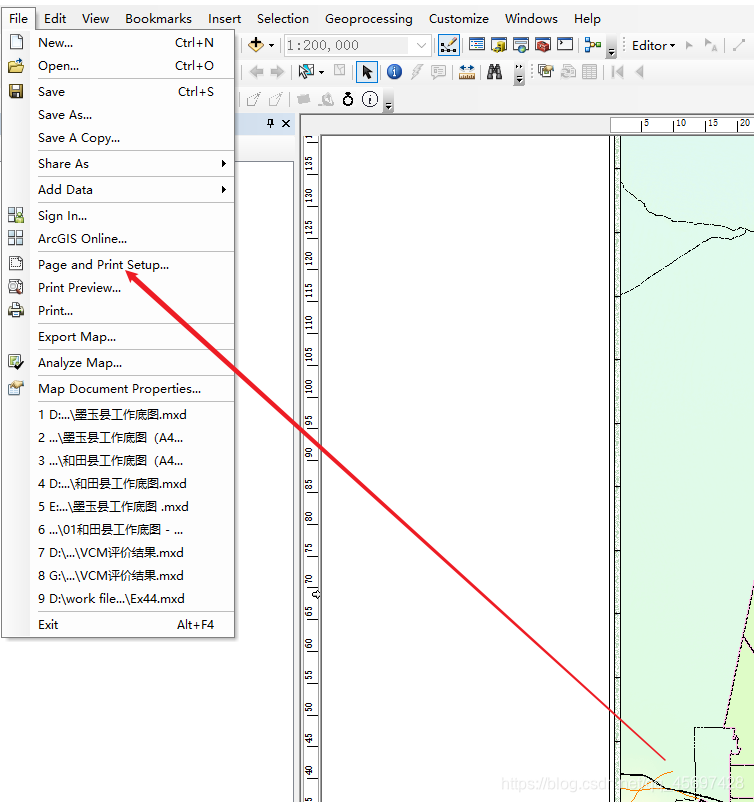

设置完成后回到布局窗口，设置页面的布局。

第二步，加入乡镇驻地，并设置符号。

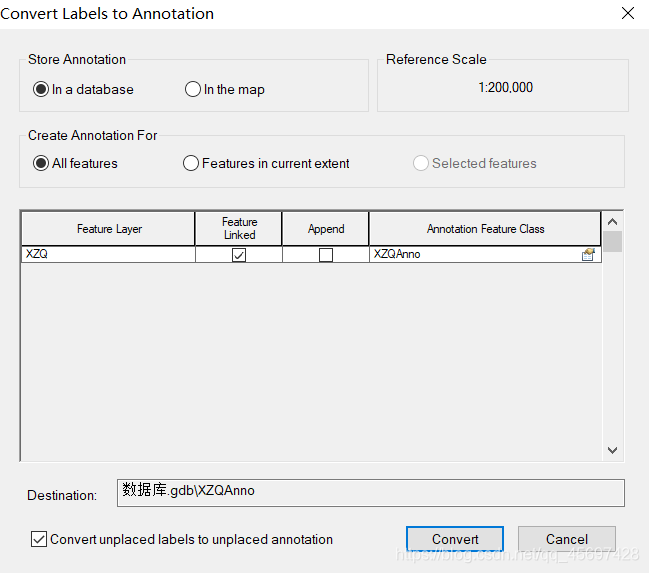

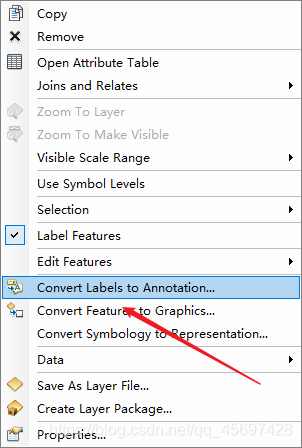

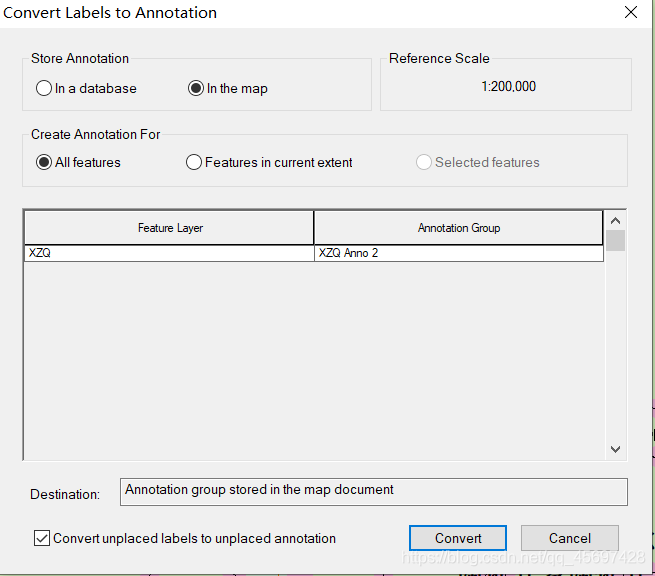

第三步，加入图框相关要素（线整饰元素图框、花边面要素），ps：在图框上还有些注记，在苍穹上转过来的数据是面数据，需要对面图层进行标注，然后把标注转成图形。

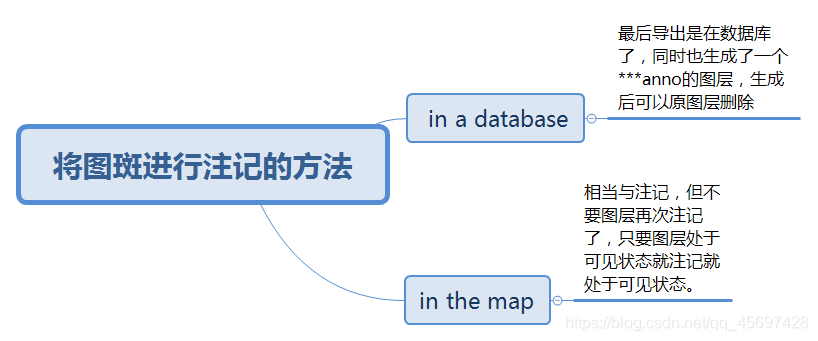

上面有两种不同的方法，不同的方法有不同的结果。

第四步，加入行政区界限，行政区界限有很多类别，不同的界限不同的符号，如有市界、县界、村界。基于此，首先需要把界限划分好类别。划分好类别后即可以对其不同的类别的界限进行符号化。


第五步，制作外层白边。加入面状水域、基础设施铁路、基础设施公路、行政界限_外晕。为什么要制作白边呢？其实就是为了简化数据处理的过程。

第六步，加入高程和影像数据并修改其符号。

---

最后我做的工作底图我将放在我的百度网盘中。
