工厂模式（简单工厂模式、工厂方法模式、抽象工厂模式）

提示：文章写完后，目录可以自动生成，如何生成可参考右边的帮助文档

---

一、问题描述

问题1.图形工厂
  使用简单工厂模式设计一个可以创建不同几何形状（Shape）的绘图工具类，如可创建圆形（Circle）、矩形（Rectangle）和三角形（Triangle）对象，每个几何图形均具有绘制draw（）和擦除erase（）两个方法，要求在绘制不支持的几何图形时，抛出一个UnsupportedShapeException异常，设计类图并编程实现。
问题2.图片读取器
  某系统设计一个图片读取器（ImageReader），用来读取各种不同类型的图片格式，例如GIF图片读取器（GifReader）用于读取GIF格式的图片、 JPG图片读取器（JpgReader）用于读取JPG格式的图片,现使用工厂方法模式设计该系统类图并编程实现。
问题3.电器工厂
  一个电器工厂可以产生多种类型的电器，如海尔工厂可以生产海尔电视机、海尔空调等，TCL工厂可以生产TCL电视机、TCL空调等，相同品牌的电器构成一个产品族，而相同类型的电器构成了一个产品等级结构，现使用抽象工厂模式模拟该场景，设计类图并编程实现

二、问题分析

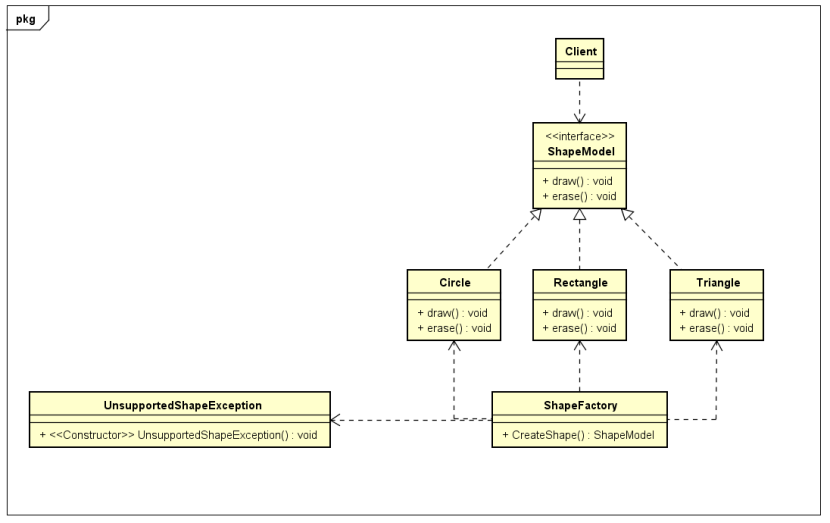

问题一类图：

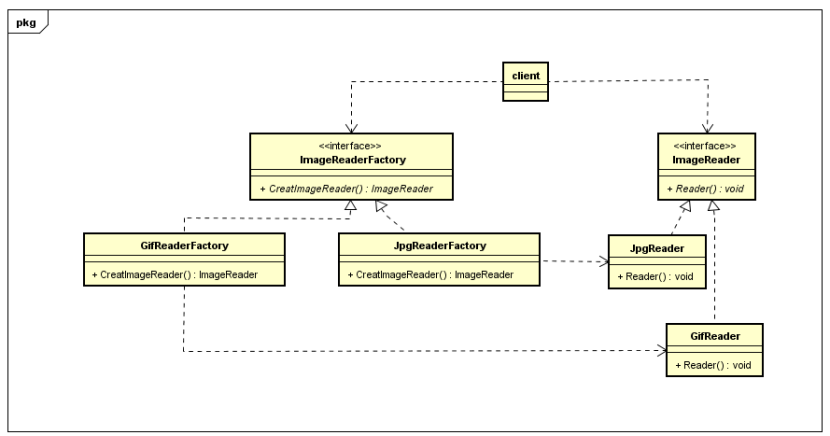

问题二类图：

问题三类图：

三、几个工厂模式优缺点

简单工厂模式：

1.简单工厂模式的优点

  方便扩展算法，比如增加图形，我们只要继续增加图形类就行了，同时客户端也就是使用者不知道具体的实现细节，只要给出相关标示符，工厂函数就马上给他创建一个他想要的实体就行了。减少了使用者和功能开发者之间的耦合度。

2.简单工厂模式的优点

  在进行扩展的时候，我们要更改工厂函数里面的对应函数，这样便破坏了OCP，而且当有多级结构继承的时候，简单工厂就会因为只能对应平行一层记得继承，不得不使得好多类继承同一个接口，然后得到A*B这么多的工厂实体可能，工厂函数很难维护

工厂方法模式：

1.工厂方法模式的优点

  算法实体的创建被延迟到了工厂子类里，我们不在工厂里直接创建对象，而是直接封装一个一个的小工厂，每个工厂负责创建自己的子类，满足了OCP。

2.工厂方法模式的优点

  如果算法种类很多，那么继承抽象工厂的子类也就会很多，不是很好维护，同时不支持产品切换。

抽象工厂模式：

1.抽象工厂模式的优点

  首先是满足OCP的，而且可以满足产品切换，能实现的前提是比如A和B两个产品，它们有1和2两个方法接口（类），现在我们在增加新的产品C（假设也是只有1和2两个方法接口），我们要做的只是增加一个产品类再增加一个工厂类就行了，如果是简单工厂或者是工厂方法的的话通常都是增加两个算法类C.1，C.2，简单工厂需要修改switch增加两个语句，工厂方法是在增加两个工厂类，可见抽象工厂的优点。

2.抽象工厂模式的优点

  工作量繁杂。

四、代码及结果

简单工厂模式：

ShapeModel接口：

public interface ShapeModel {
  void draw();
  void erase();
}

Rectangle类（其他两个类似）：

public class Rectangle implements ShapeModel{
    @Override
    public void draw() {
        System.out.println("绘制了一个矩形");
    }
    @Override
    public void erase() {
        System.out.println("擦除了一个矩形");
    }
}

UnsupportedShapeException类：

public class UnsupportedShapeException extends Exception{
    public UnsupportedShapeException() {
        super();
    }
    public UnsupportedShapeException(String message) {
        super(message);
    }
    public UnsupportedShapeException(String message, Throwable cause) {
        super(message, cause);
    }
    public UnsupportedShapeException(Throwable cause) {
        super(cause);
    }
    protected UnsupportedShapeException(String message, Throwable cause, boolean enableSuppression, boolean writableStackTrace) {
        super(message, cause, enableSuppression, writableStackTrace);
    }
}

ShapeFactory类：

public class ShapeFactory {
    public ShapeModel CreateShape(String name) throws UnsupportedShapeException{
        if (name.equals("圆形")) {
            return new Circle();![在这里插入图片描述](https://img-blog.csdnimg.cn/20ab04fee58d4936a7a98c67ad691552.png?x-oss-process=image/watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA5rC05pyoIOa4heWNjg==,size_20,color_FFFFFF,t_70,g_se,x_16#pic_center)

        } else if (name.equals("矩形")) {
            return new Rectangle();
        } else if (name.equals("三角形")) {
            return new Triangle();
        }else {
            throw new UnsupportedShapeException("不支持绘画该图形");
        }
    }
    public  static  void main (String args[]) throws UnsupportedShapeException {
        ShapeModel model1 ;
        ShapeFactory factory1 = new ShapeFactory();
        model1 = factory1.CreateShape("圆形");
        model1.draw();
        model1.erase();
        model1 = factory1.CreateShape("矩形");
        model1.draw();
        model1.erase();
        model1 = factory1.CreateShape("三角形");
        model1.draw();
        model1.erase();
        model1 = factory1.CreateShape("1");
    }
}

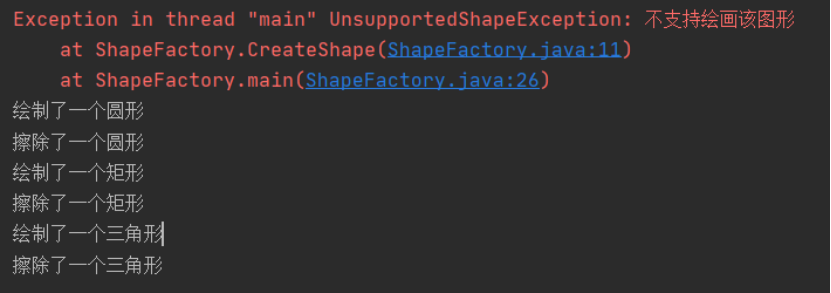

运行结果：

工厂方法模式：

FactoryImageReader接口：

public interface FactoryImageReader {
    ImageReader CreatImageReader();
}
ImageReader接口：
public interface ImageReader {
    void Reader();
}

GifReader实例（另一个类似）：

public class GifReader implements ImageReader{
    public void  Reader()
    {
        System.out.println("这是Gif reader");
    }
}

JpgReaderFactory实例（另一个类似）：

public class JpgReaderFactory implements FactoryImageReader{
    public ImageReader CreatImageReader(){
        return  new JpgReader();
    }
}

Test测试类：

public class Test {
    public static void main(String args[])
    {
        FactoryImageReader factory1;
        factory1 = new JpgReaderFactory();
        ImageReader Reader1 ;
        Reader1 = factory1.CreatImageReader();
        Reader1.Reader();
        factory1 = new GifReaderFactory();
        Reader1 = factory1.CreatImageReader();
        Reader1.Reader();
    }
}

运行结果为：

抽象工厂模式：

AirConditioner接口：

public interface AirConditioner {
    void display();
}

Factory接口：

public interface Factory {
    television CreateTV();
    AirConditioner CreateConditioner();
}

Television接口：

public interface television {
    void display();
}

HaierFactory类（另一个类似）：

public class HaierFactory implements Factory{
    public television CreateTV()
    {
        return new HaierTv();
    }
    public AirConditioner CreateConditioner()
    {
        return new HaierConditioner();
    }
}

HaierConditioner类（另一个类似）：

public class HaierConditioner implements AirConditioner{
   public void display()
    {
        System.out.println("这是海尔空调");
    }
}

HaierTv类（另一个类似）：

public class HaierTv implements television{
    @Override
    public void display() {
        System.out.println("这是海尔电视");
    }
}

Test类（另一个类似）：

public class Test {
    public static void main(String args[])
    {
        Factory factory1 ;
        television TV;
        AirConditioner conditioner;
        factory1 = new HaierFactory();
        TV =  factory1.CreateTV();
        TV.display();
        conditioner = factory1.CreateConditioner();
        conditioner.display();
        factory1 = new TCLFactory();
        TV =  factory1.CreateTV();
        TV.display();
        conditioner = factory1.CreateConditioner();
        conditioner.display();
    }
}

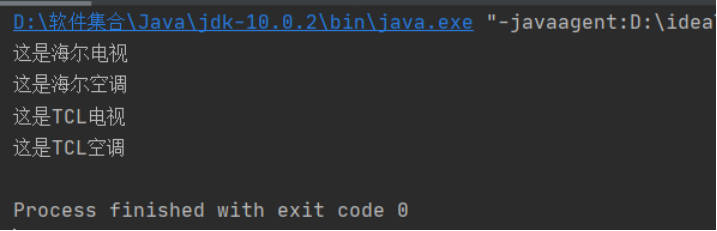

运行结果：
