Java设计模式之组合模式

组合模式定义与类型

定义

将对象组合成树形结构以表示 “部分-整体” 的层次结构

组合模式使客户端对单个对象和组合对象保持一致的方式处理

类型：结构型

适用场景

希望客户端可以忽略组合对象与单个对象的差异时

处理一个树形结构时

优点

清楚地定义分层次的复杂对象，表示对象的全部或部分层次

让客户端忽略了层次的差异，方便对整个层次结构进行控制

简化客户端代码

符合开闭原则

缺点

限制类型时会较为复杂

使设计模式变得更加抽象

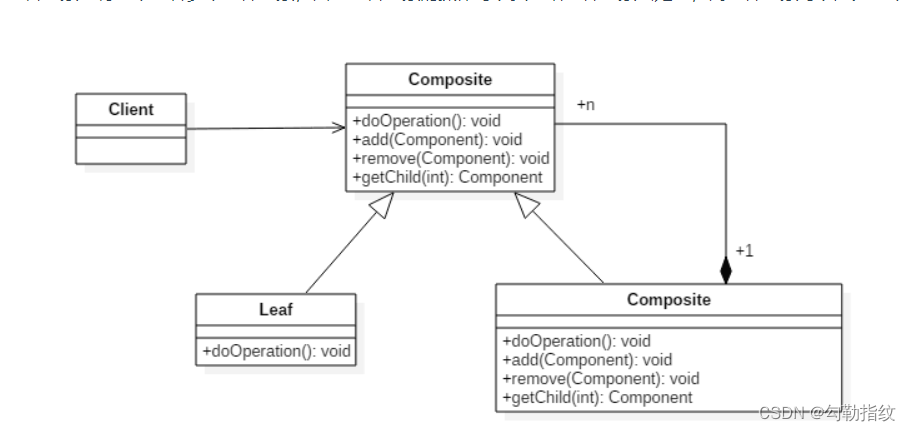

类图

组件(Component)类是组合类(Composite)和叶子类(Leaf)的父类，可以把组合类看成是树的中间节点。

组合对象拥有一个或者多个组件对象，因此组合对象的操作可以委托给组件对象去处理，而组件对象可以是另一个组合对象或者叶子对象。

在源码中的使用

mybatis的SqlNode

mybatis的SqlNode（SqlNode是mybatis动态SQL功能的重要组成部分）

例如下面这段sql中，<if></if>标签所包含的内容则是mybatis动态sql功能最基本的体现，他能实现如果不传入 “title”，那么所有处于 “ACTIVE” 状态的 BLOG 都会返回；如果传入了 “title” 参数，那么就会对 “title” 一列进行模糊查找并返回对应的 BLOG 结果


<select id="findActiveBlogWithTitleLike"
     resultType="Blog">
  SELECT * FROM BLOG
  WHERE state = ‘ACTIVE’
  <if test="title != null">
    AND title like #{title}
  </if>
</select>

mybatis提供的动态sql类型有：

• if
• choose
• when
• otherwise
• trim
• where
• set
• foreach
• script
• bind

SqlSource和SqlNode的关系

文章开始之前需要搞明白代码中的SqlSource和SqlNode分别是什么，以及他们的关系是什么。这两个关系搞不清的话，看代码就会比较懵逼。

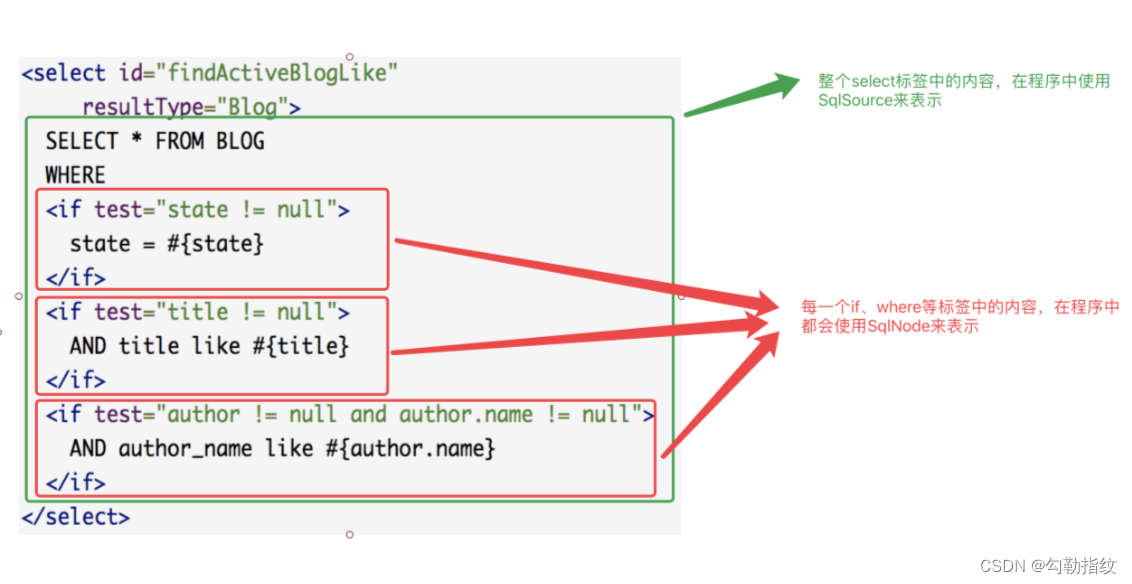

他们的关系如上图所示，SqlSource和SqlNode的关系是一对多的关系。

SqlNode

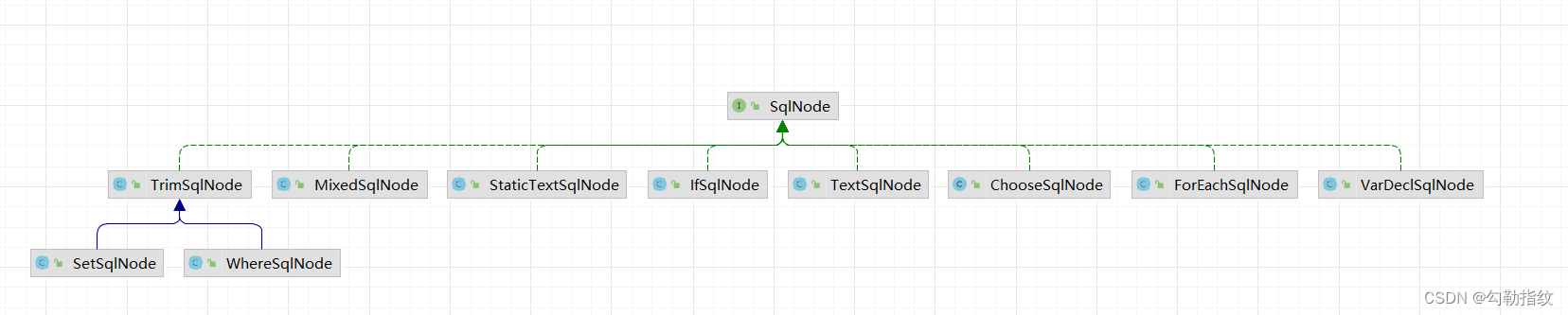

如上所述，SqlNode是动态sql配置在程序中的组织形式，每个 XML Node 会解析成对应的 SqlNode 对象。其类图如下

SqlNode的各个实现类使用了组合设计模式，mybatis通过使用组合设计模式帮助上层调用者屏蔽了对象的复杂性，也使得如果后续需要添加新的SqlNode类型的话，会变得非常容易，符合开闭原则。

SqlNode的数据结构

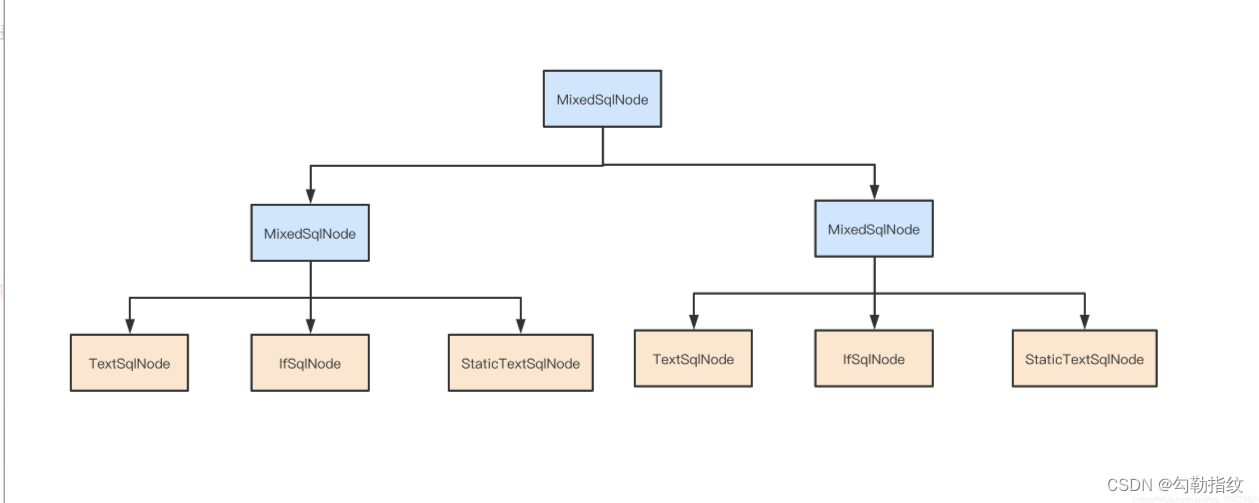

SqlNode的数据结构很像一个树结构，MixedSqlNode节点为树枝，其余类型为树叶。其结构大致如下：

关于mybatis sqlNode的详细内容解析可以查看这篇博客mybatis源码学习------动态sql的解析(SqlNode)_A股慈善家的博客-CSDN博客
