本文详细比较了Verilog语言中的阻塞赋值和非阻塞赋值在initial和always语句中的使用，强调了非阻塞赋值在时序逻辑中的优势，通过实例展示了它们在电路设计中的不同效果。还讨论了阻塞赋值可能导致的问题以及如何模拟实际电路的延迟。

摘要由CSDN通过智能技术生成

1. 概念：

1）阻塞赋值（用“=”）和非阻塞赋值（用“<=”）都是过程性赋值语句，出现在initial语句和always语句中；区别于出现在模块module中，使用assign关键词的连续赋值语句（用“=”）

2）阻塞赋值（用“=”）可以用于组合逻辑，也可以用于时序逻辑中，只不过用于时序逻辑中时，如果语句顺序没有使用恰当，得到的结果可能不是所期待的，所以建议时序逻辑中使用非阻塞赋值（用“<=”）（后文例子中解释）

3）非阻塞赋值（用“<=”）除了能描述时序逻辑电路外，也可描述组合逻辑电路，只是这样的代码风格不好

4）阻塞赋值是串行的，按照顺序执行，排列在前面的语句完成赋值后，再执行下面的赋值语句；阻塞赋值（如b=a）立即执行，也就是说执行下一条语句时，b已等于a

5）非阻塞赋值是并行的，允许块中的其他语句同时执行（非阻塞赋值语句把想要赋给左式的值安排在未来时刻，然后继续执行，换言之，它并不等到赋值执行完成之后才执行下一句）；非阻塞赋值在语句块中，上面语句所赋的变量值不能立即就为下面的语句所用，块结束后才能完成这次赋值操作，而所赋的变量值是上一次赋值得到的（不立即执行）。（如always @(posedge clk or negedge rst_n) begin b<=a;c<=b end）在赋值开始时计算表达式右边的值，在过程块结束（本次clk周期结束）才更新被赋值变量，因为同时进行赋值，后面的语句会比上一条语句慢一个clk周期（也就是时钟clk上升沿来了之后，a的值赋给b，上一clk周期的b的值赋给c）（可能理解有误，欢迎指正~）

阻塞过程性赋值	非阻塞过程性赋值
使用“=”赋值符号	使用“<=”赋值符号
出现在initial语句和always语句中	出现在initial语句和always语句中
驱动变量	驱动变量
可用于组合逻辑（推荐），也可用于时序逻辑（不推荐，语句书写顺序不恰当可能产生意想不到的结果）	可用于组合逻辑（不推荐，代码风格不好），也可用于时序逻辑（推荐）
串行，立即执行，赋值语句执行完后块才结束	并行，不立即执行，块结束后才能完成这次赋值

2.实例：

设计代码：

情况1：非阻塞赋值

module block_nonblock1 (
  input clk,
  input rst_n,
  input a,b,c,
  output reg [1:0] out
  );

  reg [1:0] d;

  always @(posedge clk or negedge rst_n)
  if (!rst_n)begin
     out<=2'b0;
     d<=2'b0;
     end
  else begin
     d<=a+b;
     out<=d+c;
     end

     //等同于上面的写法
//  always @(posedge clk or negedge rst_n)
//  if (!rst_n)begin
//     out<=2'b0;
//     end
//  else begin
//     out<=d+c;
//     end


//  always @(posedge clk or negedge rst_n)
//  if (!rst_n)begin
//     d<=2'b0;
//     end
//  else begin
//     d<=a+b;
//     end
  endmodule

情况2：将非阻塞赋值功能错误理解成阻塞赋值功能后，的非阻塞赋值

module block_nonblock2 (
  input clk,
  input rst_n,
  input a,b,c,
  output reg [1:0] out
  );

  reg [1:0] d;

  always @(posedge clk or negedge rst_n)
  if (!rst_n)begin
    out<=2'b0;
    d<=2'b0;
     end
   else begin
     out<=a+b+c;
   end
  endmodule

情况3：能够实现正确目标设计的阻塞赋值

module block_nonblock3 (
  input clk,
  input rst_n,
  input a,b,c,
  output reg [1:0] out
  );

  reg [1:0] d;

  always @(posedge clk or negedge rst_n)
  if (!rst_n)begin
     out=2'b0;
     d=2'b0;
     end
  else begin
     out=d+c;
     d=a+b;
     end
  endmodule

情况4：因书写顺序不同，导致结果与预设不同的，阻塞赋值

module block_nonblock2 (
  input clk,
  input rst_n,
  input a,b,c,
  output reg [1:0] out
  );

  reg [1:0] d;

  always @(posedge clk or negedge rst_n)
  if (!rst_n)begin
     out=2'b0;
     d=2'b0;
     end
  else begin
     d=a+b;
     out=d+c;
     end
  endmodule

我们从底层电路角度进行分析：

从图中可看出，情况1和情况3的结果一致；情况2和情况4的结果一致。

下面展示出情况1和情况4（只存在非阻塞赋值和阻塞赋值的区别）的电路结构图：

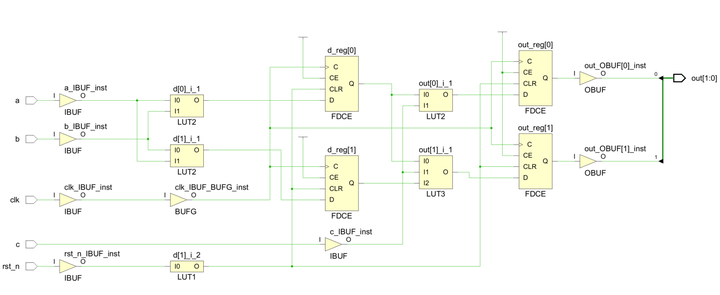

情况1 非阻塞赋值，两层D触发器

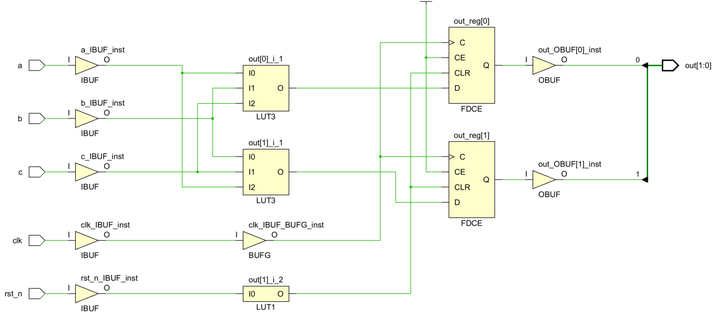

情况4 阻塞赋值，一层D触发器

测试代码：

给出情况1的

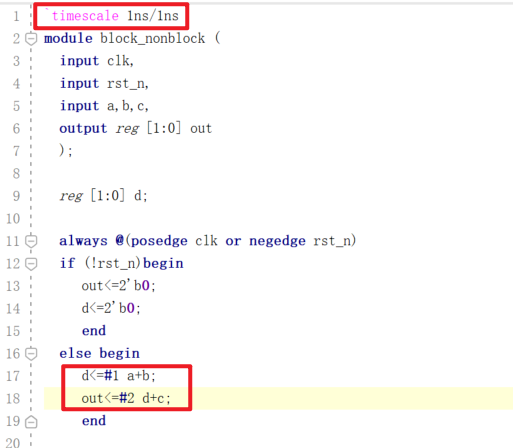

//对情况1，非阻塞，d<=a+b；out<=d+c；
`timescale 1ns / 1ns
`define clk_period 20

module block_nonblock2_tb();
  reg clk;
  reg rst_n;
  reg a,b,c;
  wire [1:0] out;

  block_nonblock1 block_num(.clk(clk),.rst_n(rst_n),.a(a),.b(b),.c(c),.out(out));

  initial clk=1;
  always #(`clk_period/2) clk=~clk;

  initial begin
    rst_n=1'b0;
    a=0;
    b=0;
    c=0;
    #(`clk_period*200+1);
    rst_n=1'b1;
    #(`clk_period*200);
    a=0;b=0;c=0;
    #(`clk_period*200);
    a=0;b=0;c=1;
    #(`clk_period*200);
    a=0;b=1;c=0;
    #(`clk_period*200);
    a=0;b=1;c=1;
    #(`clk_period*200);
    a=1;b=0;c=0;
    #(`clk_period*200);
    a=1;b=0;c=1;
    #(`clk_period*200);
    a=1;b=1;c=0;
    #(`clk_period*200);
    a=1;b=1;c=1;
    #(`clk_period*200);
    #(`clk_period*200);
    $stop;
    end

endmodule

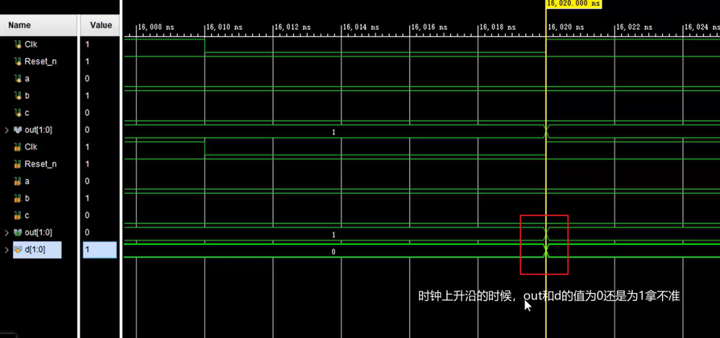

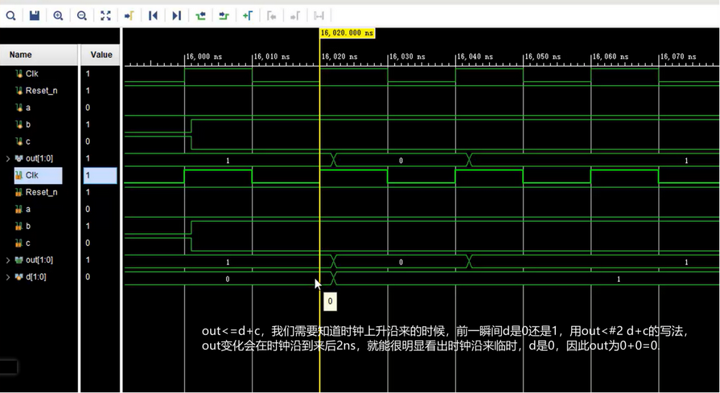

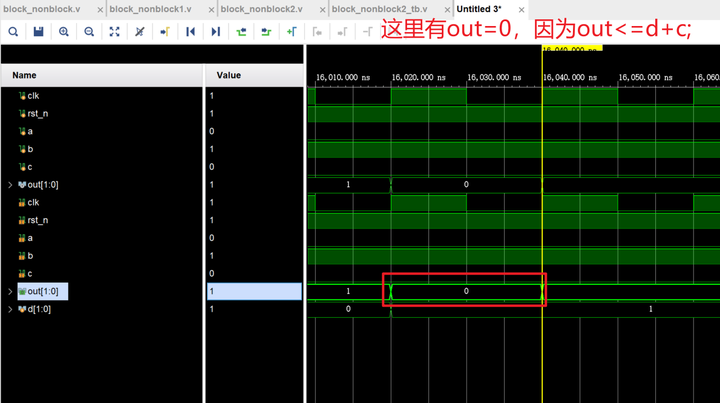

仿真波形：

情况一的仿真波形
