2023 年山西省职业院校技能大赛网络建设与运维赛项

2023 年 10 月 24 日

赛题说明

一、竞赛项目简介

“网络建设与运维”竞赛共分为模块一：网络理论测试与网络运维；模块二：网络建设与调试；模块三：服务搭建三个模块。竞赛安排和
分值权重见表 1。

表 1 竞赛时间安排与分值权重

模块比赛时长分值答题方式
模块一网络理论测试与网络运维 1小时 20% 在线测试
模块二网络建设与调试
3 小时 40% 设备实操
模块三服务搭建 40% 设备实操
合计 4 小时 100%
二、竞赛注意事项

禁止携带和使用移动存储设备、计算器、通信工具及参考资料。
请根据大赛所提供的比赛环境，检查所列的硬件设备、软件及文
档清单、材料清单是否齐全，计算机设备是否能正常使用。
请参赛选手仔细阅读赛卷，按照要求完成各项操作。
操作过程中需要及时按照答题要求保存相关结果。比赛结束后，所有设备保持运行状态，评判以最后的硬件连接和提交文档为最终结
果。
竞赛完成后，竞赛设备、软件和赛题请保留在座位上，禁止将

竞赛所用的所有物品（包括试卷等）带离赛场。

禁止在纸质资料、比赛设备和电脑桌上作任何与竞赛无关的标记，禁

止在提交资料上填写与竞赛无关的标记，如违反规定，可视为 0 分。
7. 与比赛相关的软件和文档存放在<U 盘>/soft 文件夹中。

请在贴有“pc1-赛位号 ”U 盘（赛位号从 01-99 变化）根目录新建 “xx ”文件夹作为“选手目录”（xx 为赛位号。举例：1 号赛位，文件夹名称为“01”），按照U 盘中“答案提交指南.txt ”要求生成答案文档，
将答案文档复制到选手目录。
server1 管理 web 网址http://192.168.100.100/dashboard，管理
员为admin，密码为 admin。server1 底层操作系统root 用户密码为 Key-1122。Windows 虚拟机中Administrator 用户密码为Key-1122，题目中所有未指定的密码均用该密码。虚拟主机的 IP 地址必须手动设置
为该虚拟机自动获取的IP 地址。
server2 管理web 网址http://192.168.2.10 ，管理员为Admin，
密码为Admin@123。
使用完全合格域名访问网络资源

模块一：网络理论测试与网络运维
（共计 200 分）

模块二：网络建设与调试

（共计 400 分）

任务背景描述:

某集团公司原在A市建立了总公司，后在城市 B 建立了分公司。集团设有产品、营销、法务、财务、人力5 个部门，统一进行 IP 及业务资源的规划和分配，全网采用 OSPF、RIP、ISIS、BGP 路由协议进行互联
互通。

随着企业数字化转型工作进一步推进，为持续优化运营创新，充分激活数据要素潜能，为社会创造更多价值，集团决定在总公司建立数据中心，在某市建立异地灾备数据中心，以达到快速、可靠交换数据，增强业务部署弹性的目的，完成向两地三中心整体战略架构演进，
更好的服务于公司客户。

集团、分公司的网络结构详见拓扑图。编号为SW1 的设备作为总公司 1#DC 核心交换机，编号为 SW2 的设备作为总公司 2#DC 核心交换机；编号为 SW3 的设备作为某市灾备 DC 核心交换机；编号FW1 的设备作为总公司互联网出口防火墙；编号为FW2 的设备作为分公司防火墙；编号为 RT1 的设备作为总公司核心路由器；编号为RT2 的设备作为分公司路由器；编号为 AC1 的设备作为分公司的有线无线智能一
体化控制器，通过与AP1 配合实现所属区域无线覆盖。

注意：在此典型互联网应用网络架构中，作为 IT 网络运维人员，

请根据拓扑构建完整的系统环境，使整体网络架构具有良好的稳定性、安全性、可扩展性。请完成所有配置后，需从客户端进行测试，确保能
正常访问到相应应用。

网络拓扑图及IP 地址表：

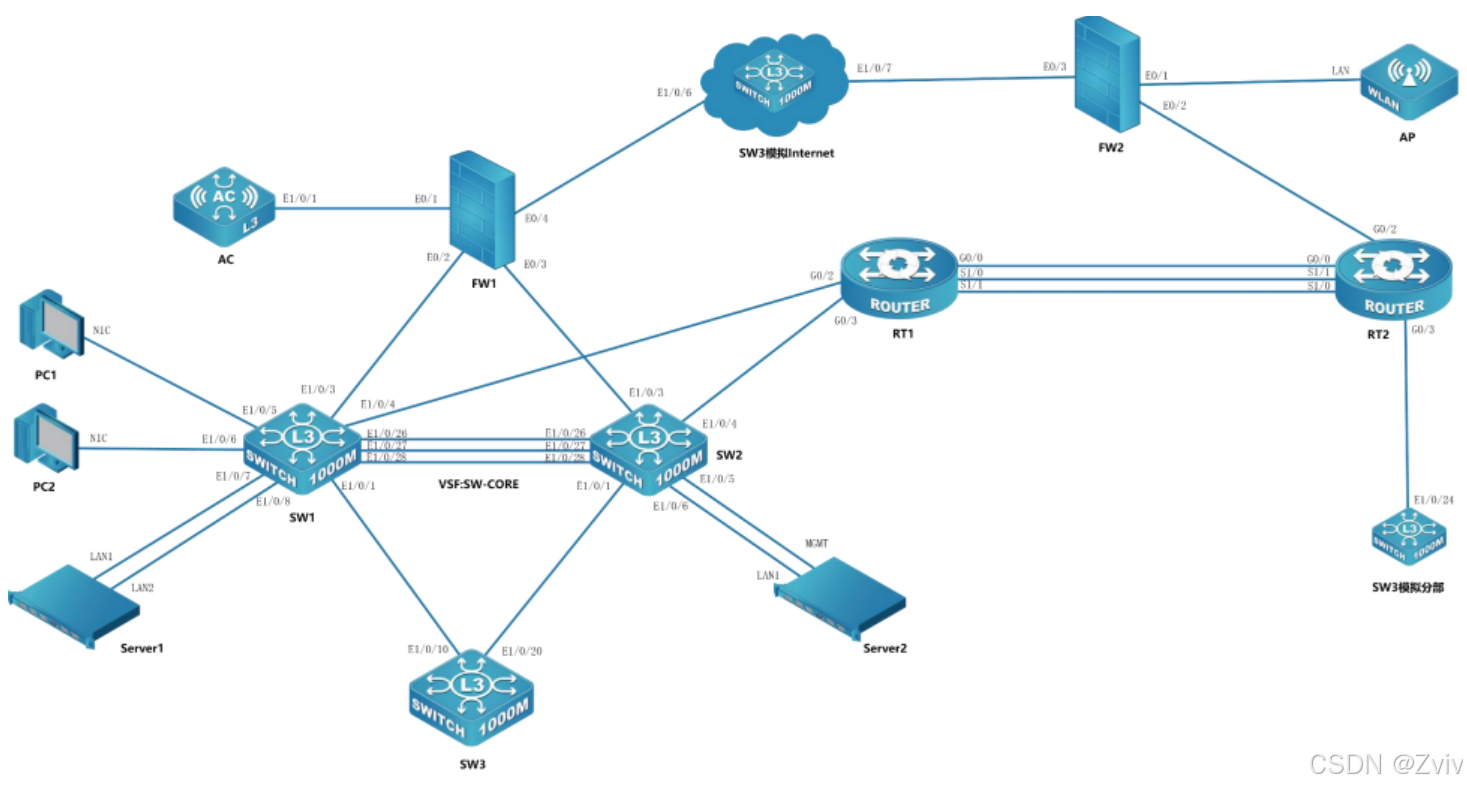

网络拓扑图

在这里插入图片描述

网络设备 IP 地址分配表
设备名称设备接口 IP 地址

SW-Core
Loopback1 ospfv2 ospfv3 bgp 10.10.1.1/32
2002:10:10:1::1/128

Loopback2 10.10.1.2/32
2002:10:10:1::2/128

Vlan2 192.168.2.1/24

Vlan10 10.10.10.1/24
2002:10:10:10::1/64

Vlan20 10.10.20.1/24
2002:10:10:20::1/64

Vlan30 10.10.30.1/24
2002:10:10:30::1/64

Vlan40 10.10.40.1/24
2002:10:10:40::1/64

Vlan50 10.10.50.1/24
2002:10:10:50::1/64
Vlan100 192.168.100.1/24
Vlan1000 10.10.255.1/30
Vlan1001 10.10.255.5/30
Vlan1002 10.10.255.9/30
SW3 模拟 Internet Vlan1004 200.200.200.1/30
Vlan1003 200.200.200.5/30

AC1 Loopback1 10.10.4.1/32
2002:10:10:4::1/128
Loopback2 rip ripng 10.10.4.2/32
2002:10:10:4::2/128
Loopback3 10.10.4.3/32
2002:10:10:4::3/128
Vlan1001 10.10.255.14/30

RT1 Loopback1 ospfv2 ospfv3 bgp mpls 10.10.5.1/32
2001:10:4:5::1/128
Loopback2 rip ripng 10.10.5.2/32
2001:10:4:5::2/128
Loopback3 isis 10.10.5.3/32
2002:10:10:5::3/128
Loopback4 集团与办事处互联 10.10.5.4/32
2002:10:10:5::4/128
Loopback5 vpn 财务 10.10.5.5/32

设备名称设备接口 IP 地址
2002:10:10:5::5/128
G0/0 10.10.255.21/30
G0/2 10.10.255.6/30
G0/3 10.10.255.10/30
S1/0 10.10.255.25/30
S1/1 10.10.255.29/30

RT2 Loopback1 ospfv2 ospfv3 bgp mpls 10.10.6.1/32
2002:10:10:6::1/128
Loopback2 rip ripng 10.10.6.2/32
2002:10:10:6::2/128
Loopback3 isis 10.10.6.3/32
2002:10:10:6::3/128
Loopback4 ipsecvpn 10.10.6.4/32
2002:10:10:6::4/128
Tunnel4 ipsecvpn 10.10.255.50/30
Loopback5 vpn 财务 10.10.6.5/32
2002:10:10:6::5/128
G0/0 10.10.255.22/30
G0/2 10.10.255.18/30
G0/3.131 10.10.31.1/24
2002:10:10:31::1/64
G0/3.132 10.10.32.1/24
2002:10:10:32::1/64
G0/3.133 10.10.33.1/24
2002:10:10:33::1/64
G0/3.134 10.10.34.1/24
2002:10:10:34::1/64
G0/3.135 10.10.31.1/24
2002:10:10:31::1/64
S1/0 10.10.255.30/30
S1/1 10.10.255.26/30

FW1 Loopback1 ospfv2 ospfv3 trust 10.10.7.1/32
2002:10:10:7::1/128
Loopback2 rip ripng trust 10.10.7.2/32
2002:10:10:7::2/128
Loopback3 isis trust 10.10.7.3/32
2002:10:10:7::3/128
Loopback4 ipsecvpn trust 10.10.7.4/32
2002:10:10:7::4/128
Tunnel4 ipsecvpn VPNHUB 10.10.255.49/30
E0/1 dmz 10.10.255.13/30
E0/2 trust 10.10.255.2/30

设备名称设备接口 IP 地址
E0/3 trust 10.10.255.2/30
E0/4 untrust 200.200.200.2/30

FW2 Loopback1 ospfv2 ospfv3 trust 10.10.8.1/32
2002:10:10:8::1/128
E0/2 trust 10.10.255.17/30
E0/3 untrust 200.200.200.6/30
Vlan130 无线管理 10.10.130.1/24
2002:10:10:130::1/64
Vlan140 无线 2.4G 产品 10.10.140.1/24
2002:10:10:140::1/64
Vlan150 无线 5G 营销 10.10.150.1/24
2002:10:10:150::1/64

设备名称设备接口 IP 地址

SW-Core
Loopback1 ospfv2 ospfv3 bgp 10.10.1.1/32
2002:10:10:1::1/128

Loopback2 10.10.1.2/32
2002:10:10:1::2/128
