拓展：将simulink的仿真图_在matlab画出_复制到word

关于仿真结果的画图，如果想导入到word或者论文中，直接截图的方法太过简单粗暴了。
这个拓展主要介绍怎么把仿真的波形图在matlab中生成。

01找到要导出图的示波器，记录数据

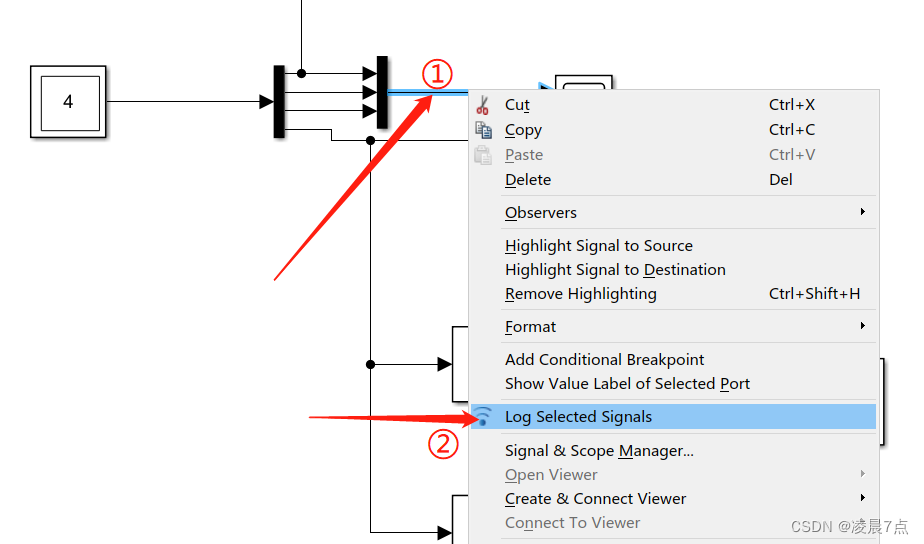

在示波器所连接的导线上，点击导线并且右键选项。选择图中的记录数据按钮即可。
当数据记录成功时，在导线附近会显示一个类似wifi信号的图标即可。
记录完数据之后，再将模型运行一下。

02在matlab中找到变量，并且自动生成图

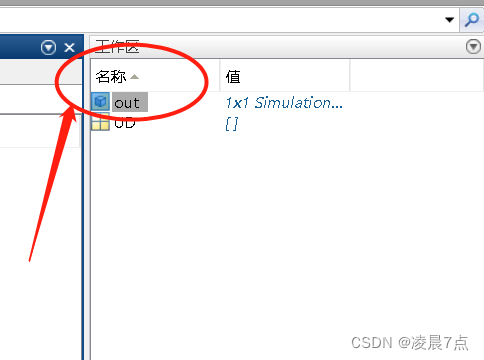

以上运行之后，回到matlab的工作区，就可在此看到有输出的变量值，out，直接双击out即可。
（如果直接显示的是logsout，也直接双击即可）

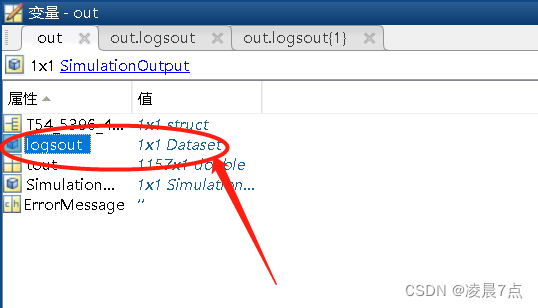

双击out之后，再主界面依次双击logsout。

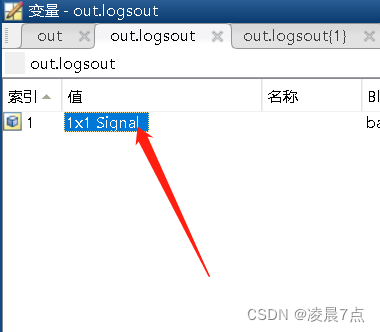

在logsout之后，再双击signal。

最后在双击了signal之后，只点击选中Values即可。

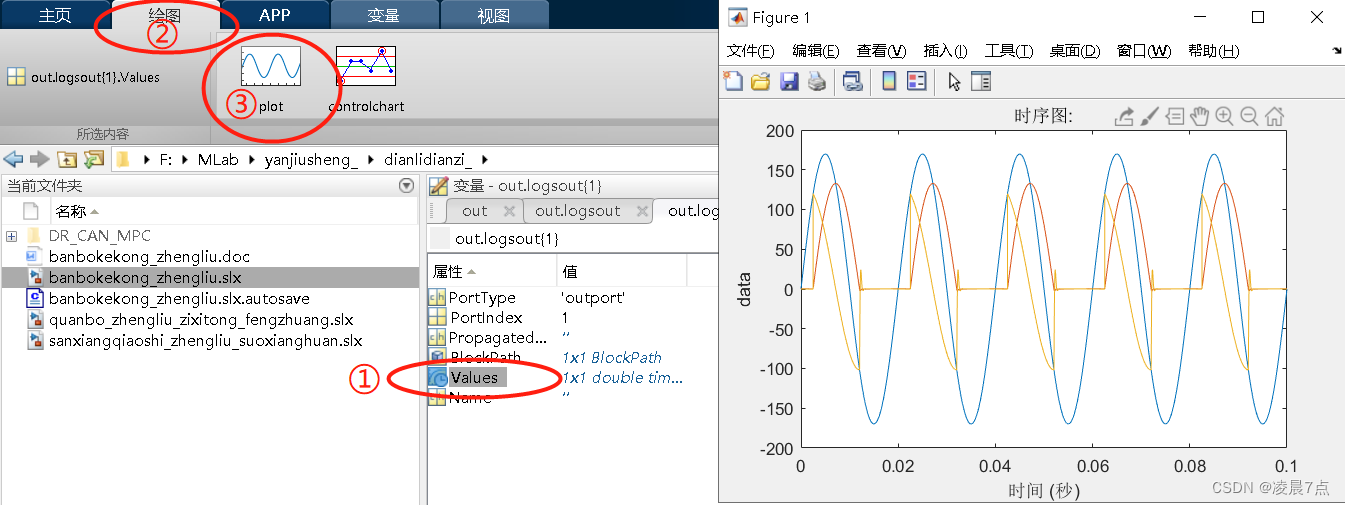

然后点击左上角的绘图>再点击plot。
就直接可生成对应的图了，此过程如下图所示：

03对生成的图，编辑修改完善

生成的图：图的线条粗细，线条颜色，图的名字，坐标轴的名称等等均可修改。
（因为自动生成的图，所以一般要对图的一些名称进行简单修改一下）

a.线条的粗细和颜色

对图的编辑也是很简单，直接点击图上方的一个鼠标图标，然后再双击要编辑修改的图即可，右边就会弹出对应的属性可修改。（要修改哪个就点击哪个即可）

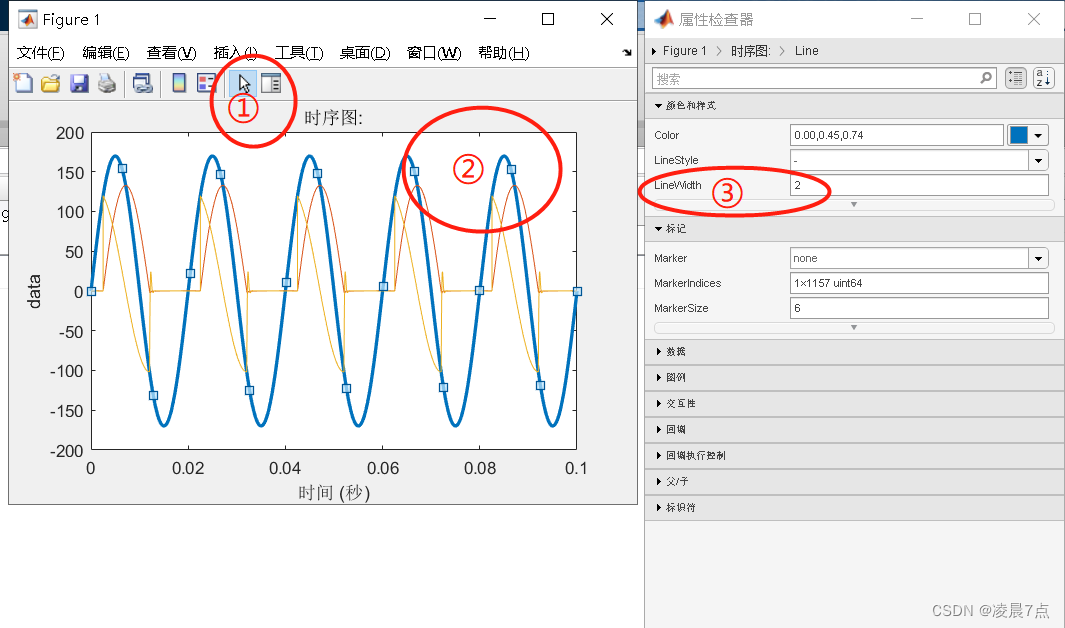

下图修改了线条的粗细，操作如图：

b.图和坐标轴的名称

直接点击一下要修改的名称，在右边即可进行编辑修改。

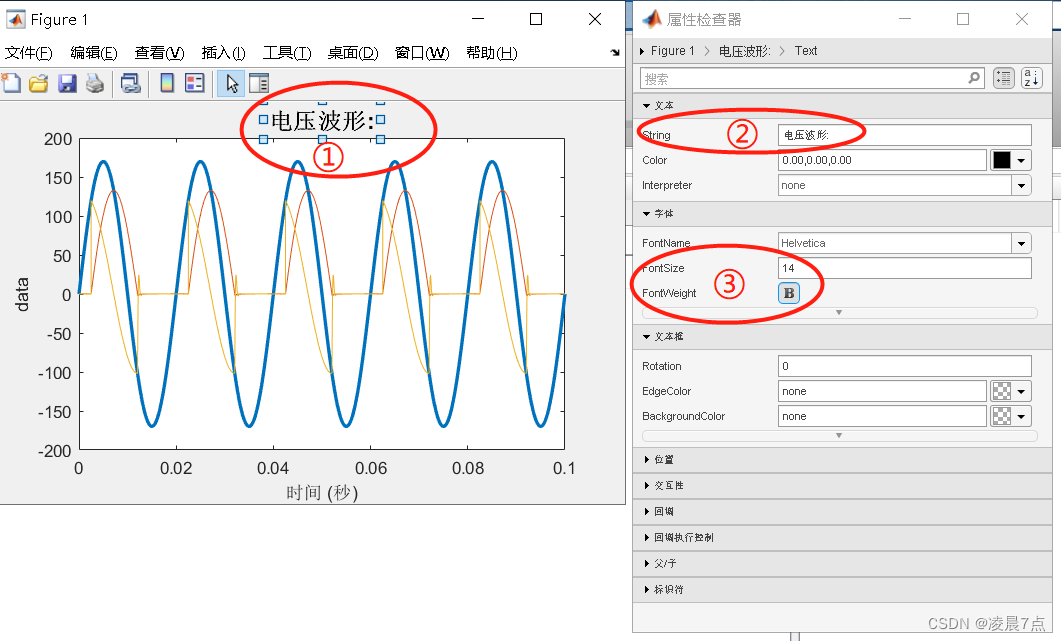

下图修改图的名称为例，同时修改了字的大小和加粗，步骤如图：

c.插入图例

直接在图上方的小图标上，找到插入图例的，点击一下即可。
插入图例可较清晰的看出，每个曲线代表的含义，当然对于图例的名称，同样可以直接点击之后，再右边进修编辑和修改。

04复制图窗

最后，将完全修好的最终版仿真图，进行复制。

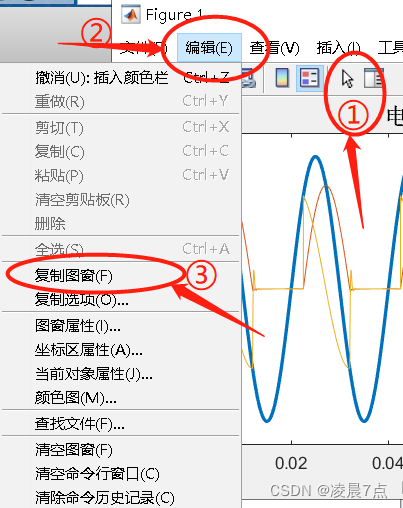

先将图上方的编辑图片的鼠标图标点掉，再点击最上面的编辑，再点击复制图窗即可。

此时仿真的这个图片，已经是复制到剪切板了。

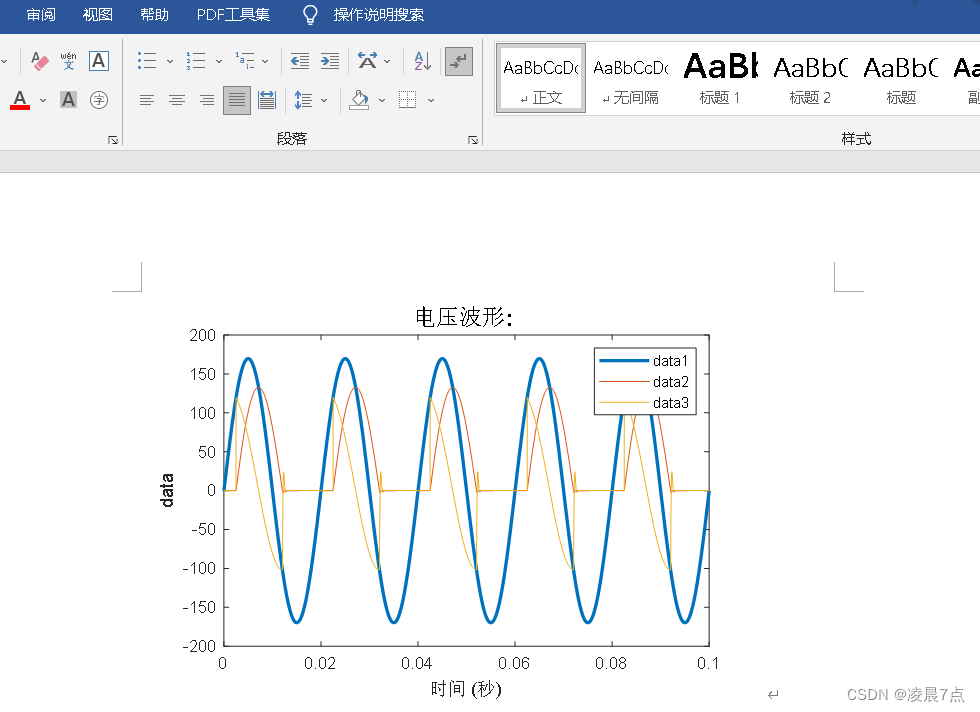

接下来直接在word里面，ctrl+v即可直接把图片复制出来。（尝试了WPS也是可以的）
此时在word上粘贴出来的图就相比你直接粗暴截图会好很多了。

学习来源：B站：西瓜粥西瓜粥
