深度学习模型部署(五)onnx模型以及相应工具

ONNX概念

onnx不仅仅一种模型参数存储的格式，还是一套完整的用于描述计算函数的编程语言，它的作用就是定义计算图，他本身无法进行。

这个概念和Verilog有点像，一个是硬件描述语言，一个是模型描述语言。

onnx模型或者说计算图，是由这几部分组成：

• input，output：输入输出
• node：节点，即算子，算子的固定参数保存在attribute中
• initializer：初始化器，用于加载函数

此外onnx还允许在模型中添加一些元数据，用于记录作者，模型版本等信息，类似于注释一样。onnx模型中的元数据有：

• doc_string:人类可读的文档，可以用markdown
• domain：不知道干啥用的，反正存个模型名字
• metadata_props：是个字典类型的，不知道干啥使的
• model_author：模型的作者
• model_license：模型的版权协议
• model_version：模型版本
• producer_name：训练模型的框架
• producer_version：训练框架的版本
• training_info：训练信息

Onnx存储方式是使用protobuf来存储，protobuf是Protocol Buffers的简称，它是Google公司开发的一种数据描述语言，很适合做数据存储或 RPC 数据交换格式。可用于通讯协议、数据存储等领域的语言无关、平台无关、可扩展的序列化结构数据格式。它的定位类似于xml和json这种。

Onnx支持的operator

Onnx将支持的operator存储到两个domain中，一个domain是ai.onnx，存储了大量深度学习常用operator，另一个是ai.onnx.ml，存储了树模型以及一些机器学习中的operator。

Onnx支持的数据类型

基本上主流的数据类型都支持，例如fp32，fp16，int4，int8，int16等.Onnx中支持的数据类型：

 0: onnx.TensorProto.UNDEFINED
 1: onnx.TensorProto.FLOAT
 2: onnx.TensorProto.UINT8
 3: onnx.TensorProto.INT8
 4: onnx.TensorProto.UINT16
 5: onnx.TensorProto.INT16
 6: onnx.TensorProto.INT32
 7: onnx.TensorProto.INT64
 8: onnx.TensorProto.STRING
 9: onnx.TensorProto.BOOL
10: onnx.TensorProto.FLOAT16
11: onnx.TensorProto.DOUBLE
12: onnx.TensorProto.UINT32
13: onnx.TensorProto.UINT64
14: onnx.TensorProto.COMPLEX64
15: onnx.TensorProto.COMPLEX128
16: onnx.TensorProto.BFLOAT16
17: onnx.TensorProto.FLOAT8E4M3FN
18: onnx.TensorProto.FLOAT8E4M3FNUZ
19: onnx.TensorProto.FLOAT8E5M2
20: onnx.TensorProto.FLOAT8E5M2FNUZ
21: onnx.TensorProto.UINT4
22: onnx.TensorProto.INT4

ONNX是强类型的语言，不支持数据类型之间的隐式转换，想要转换必须添加显式转换。
ONNX支持2维的稀疏张量，类型为SparseTensorProto

稀疏向量是指0比较多的向量，可以用特殊的方式来存储以减少空间占用。

opset version

ONNX的算子库是不断更新的，opset version就是算子库版本，onnx版本和opset的版本是对应的，每次算子库版本更新都会引入新的算子。模型本身也要指定一个算子版本来表示模型所依赖的算子的版本。例如6，7，13，14版本的算子库对Add算子进行了更新，如果模型指定的算子库版本是15，那么Add算子将使用14版本的实现。

Onnx控制流

ONNX支持控制流算子例如if，但是这样会降低性能，最好避免控制流算子。

if算子

根据条件决定执行哪个子图，但是子图的输出shape和num必须是一样的，子图的输出将作为if算子的输出。
下面是一个简单的模型的搭建过程，手搓模型就是这么搓的。

import onnx
import numpy as np
# Given a bool scalar input cond.
# return constant tensor x if cond is True, otherwise return constant tensor y.

cond = onnx.helper.make_tensor_value_info( # 创建输入
    "cond", onnx.TensorProto.BOOL, []
)

then_out = onnx.helper.make_tensor_value_info( # 创建then输出
    "then_out", onnx.TensorProto.FLOAT, [5]
)
else_out = onnx.helper.make_tensor_value_info( # 创建else输出
    "else_out", onnx.TensorProto.FLOAT, [5]
)

x = np.array([1, 2, 3, 4, 5]).astype(np.float32) # 创建then输出的值
y = np.array([5, 4, 3, 2, 1]).astype(np.float32) # 创建else输出的值

then_const_node = onnx.helper.make_node( # 创建then输出的节点
    "Constant",
    inputs=[],
    outputs=["then_out"],
    value=onnx.numpy_helper.from_array(x),
)

else_const_node = onnx.helper.make_node( # 创建else输出的节点
    "Constant",
    inputs=[],
    outputs=["else_out"],
    value=onnx.numpy_helper.from_array(y),
)

then_body = onnx.helper.make_graph( # 创建then的子图
    [then_const_node], "then_body", [], [then_out]
)

else_body = onnx.helper.make_graph( # 创建else的子图
    [else_const_node], "else_body", [], [else_out]
)

if_node = onnx.helper.make_node( # 创建if节点
    "If",
    inputs=["cond"],
    outputs=["res"],
    then_branch=then_body,
    else_branch=else_body,
)

res = onnx.helper.make_tensor_value_info("res", onnx.TensorProto.FLOAT, [5]) # 创建输出，这个输出是if节点的输出
graph = onnx.helper.make_graph( # 创建主图
    [if_node], "test_if", [cond], [res]
)
onnx.save_model( # 保存模型
    onnx.helper.make_model(graph, opset_imports=[onnx.helper.make_opsetid("", 11)]),
    "if.onnx",
)

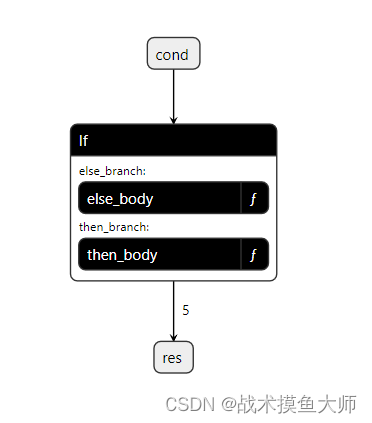

模型结构图

Scan循环算子

scan算子有一个全局变量，只需要开始时输入进行初始化，还有一个输入，每次循环都输入，这两个是并在一个输入里面的，scan的输出也是，一个输出是全局变量最后的值，另一个输出是每次循环的输出结合到一起，比如：全局变量是N维度，每次输入是M维，每次输出也是M维，循环k次，那么scan的输入就是：[N，kM]，输出是：[N,kM]。

# Given an input sequence [x1, ..., xN], sum up its elements using a scan
# returning the final state (x1+x2+...+xN) as well the scan_output
# [x1, x1+x2, ..., x1+x2+...+xN]
#
# create graph to represent scan body
import numpy as np
import onnx

sum_in = onnx.helper.make_tensor_value_info(
    "sum_in", onnx.TensorProto.FLOAT, [2]
)
next = onnx.helper.make_tensor_value_info("next", onnx.TensorProto.FLOAT, [2])
sum_out = onnx.helper.make_tensor_value_info(
    "sum_out", onnx.TensorProto.FLOAT, [2]
)
scan_out = onnx.helper.make_tensor_value_info(
    "scan_out", onnx.TensorProto.FLOAT, [2]
)
add_node = onnx.helper.make_node(
    "Add", inputs=["sum_in", "next"], outputs=["sum_out"]
)
id_node = onnx.helper.make_node(
    "Identity", inputs=["sum_out"], outputs=["scan_out"]
)
scan_body = onnx.helper.make_graph(
    [add_node, id_node], "scan_body", [sum_in, next], [sum_out, scan_out]
)
# create scan op node
node = onnx.helper.make_node(
    "Scan",
    inputs=["initial", "x"],
    outputs=["y", "z"],
    num_scan_inputs=1,
    body=scan_body,
)
# create inputs for sequence-length 3, inner dimension 2
initial = np.array([0, 0]).astype(np.float32).reshape((2,))
x = np.array([1, 2, 3, 4, 5, 6]).astype(np.float32).reshape((3, 2))
# final state computed = [1 + 3 + 5, 2 + 4 + 6]
y = np.array([9, 12]).astype(np.float32).reshape((2,))
# scan-output computed
z = np.array([1, 2, 4, 6, 9, 12]).astype(np.float32).reshape((3, 2))

# create graph
initial_info = onnx.helper.make_tensor_value_info(
    "initial", onnx.TensorProto.FLOAT, initial.shape
)
x_info = onnx.helper.make_tensor_value_info("x", onnx.TensorProto.FLOAT, x.shape)
y_info = onnx.helper.make_tensor_value_info("y", onnx.TensorProto.FLOAT, y.shape)
z_info = onnx.helper.make_tensor_value_info("z", onnx.TensorProto.FLOAT, z.shape)
graph = onnx.helper.make_graph(
    [node], "test_scan", [initial_info, x_info], [y_info, z_info]
)
# create model
model = onnx.helper.make_model(graph, opset_imports=[onnx.helper.make_opsetid("", 11)])
# save model
onnx.save_model(model, "scan.onnx")

#inference
import onnxruntime as rt
sess = rt.InferenceSession("scan.onnx")
res = sess.run(None, {"initial": initial, "x": x})
print(res)

LOOP算子

就常见的循环，跟scan差不多，不过没有全局变量，输入也是每次循环输入一个，输出是每个循环的输出结合到一起，结合方式有两种：一种是结合成一个大的tensor，另一种是多个tensor结合成一个sequence，前者要求每个循环的输出的shape必须可以相互兼容才能结合。

扩展算子

ONNX允许自定义算子，这部分内容比较多，后面再写blog专门讲

Function

我的理解是：有的模型中的层是多个算子结合到一起形成的，比如yolo中的C3，这种不需要再自定义算子，可以把几个需要的算子结合到一起形成一个Function。官方说这样做的好处是：可以减小代码量，可以给推理引擎额外信息，推理引擎可以用这些信息做优化，比如为一些Function进行底层实现。

官方文档原文：Functions are one way to extend ONNX specifications. Some model requires the same combination of operators. This can be avoided by creating a function itself defined with existing ONNX operators. Once defined, a function behaves like any other operators. It has inputs, outputs and attributes.
There are two advantages of using functions. The first one is to have a shorter code and easier to read. The second one is that any onnxruntime can leverage that information to run predictions faster. The runtime could have a specific implementation for a function not relying on the implementation of the existing operators

类型推理

Onnx可以推理出模型的输出的数据类型以及大小，但是对于有自定义算子的模型不可以。

工具

• netron：可视化工具，自行百度下载
• onnx2py.py：根据onnx模型反生成一个py文件，这个py脚本可以生成这个模型，用于让用户修改模型，例如想要修改一个模型，可以先生成“可以生成这个模型的脚本”，然后再修改这个脚本，再用这个修改过的脚本生成模型。
• onnx-graphsurgeon：TensorRT做的一个工具，可以用于修改onnx模型，名字翻译过来就是图手术刀
