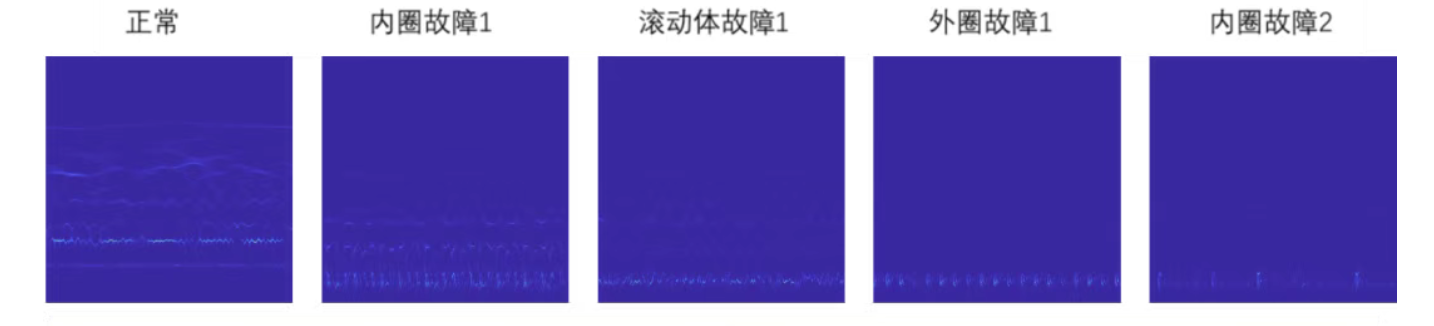

2.1 SWT变换

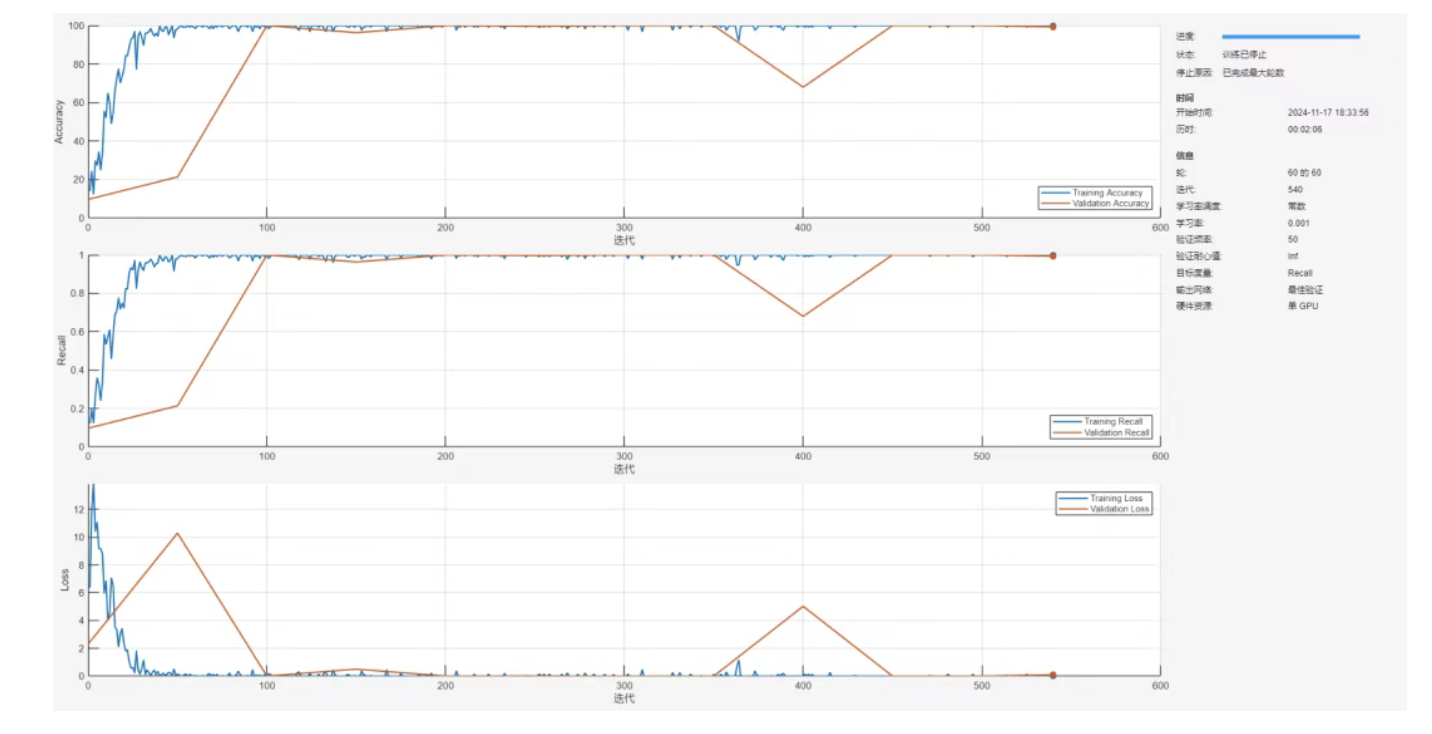

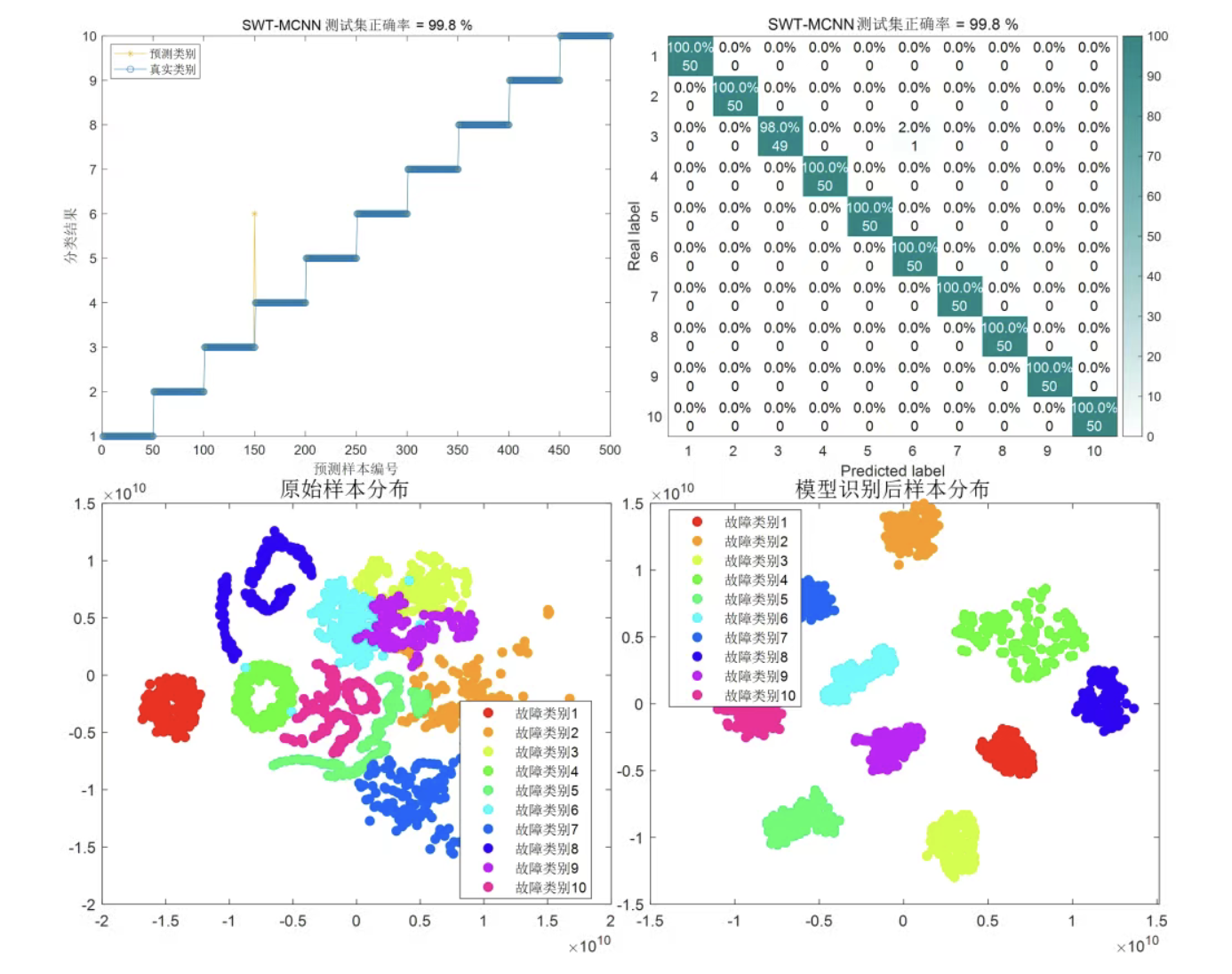

2.2 MCNN网络

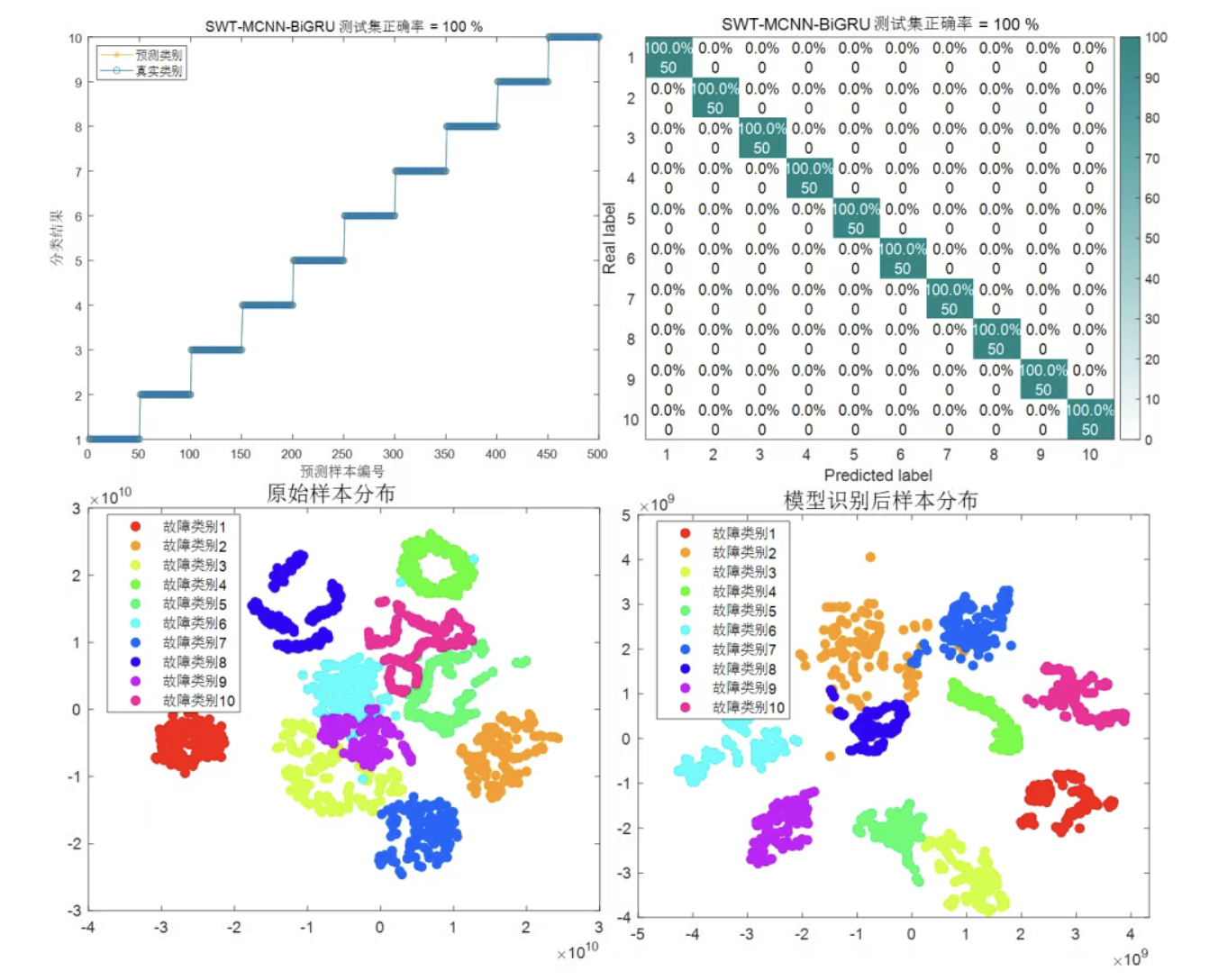

2.3 MCNN-BiGRU网络

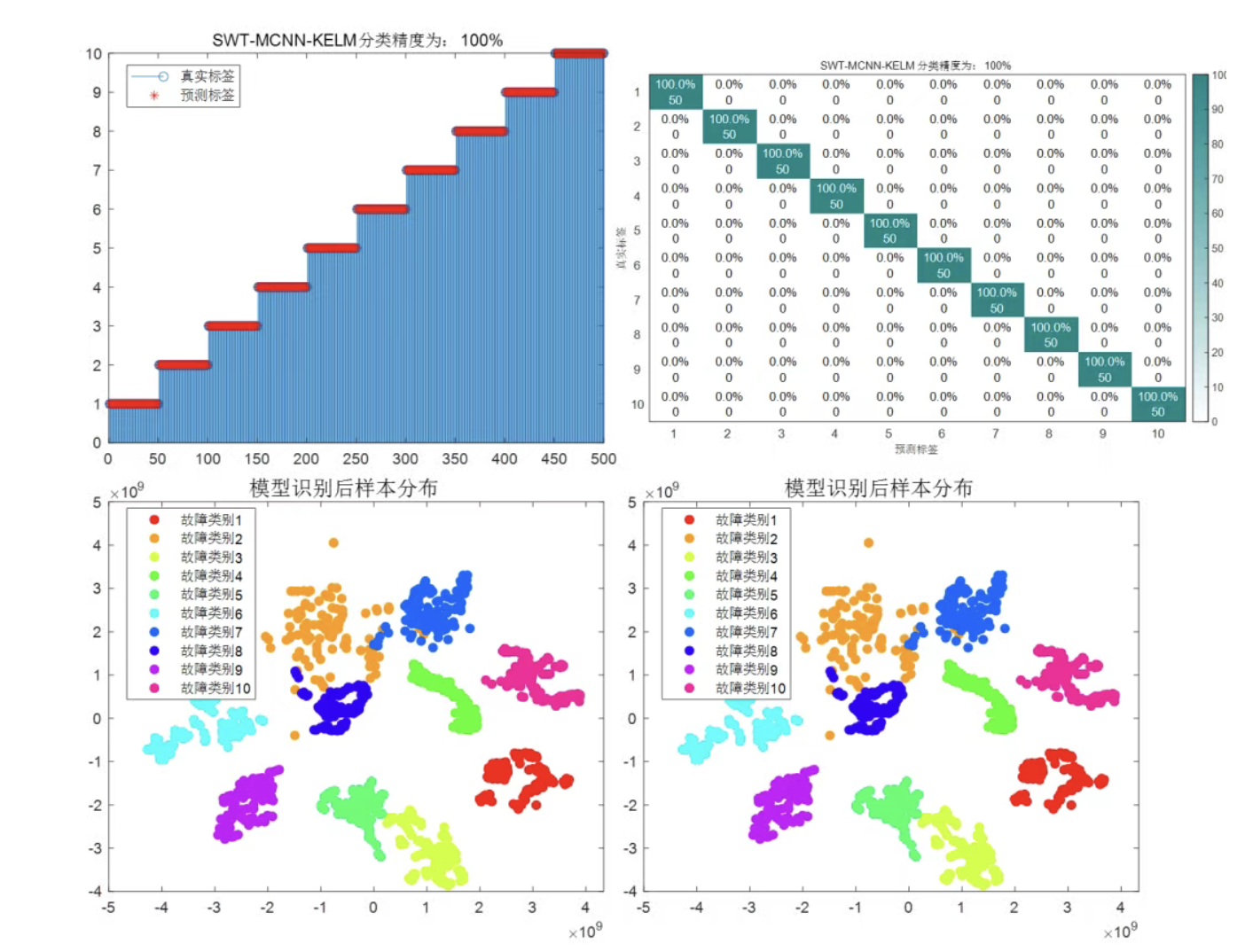

2.4 MCNN-KELM网络

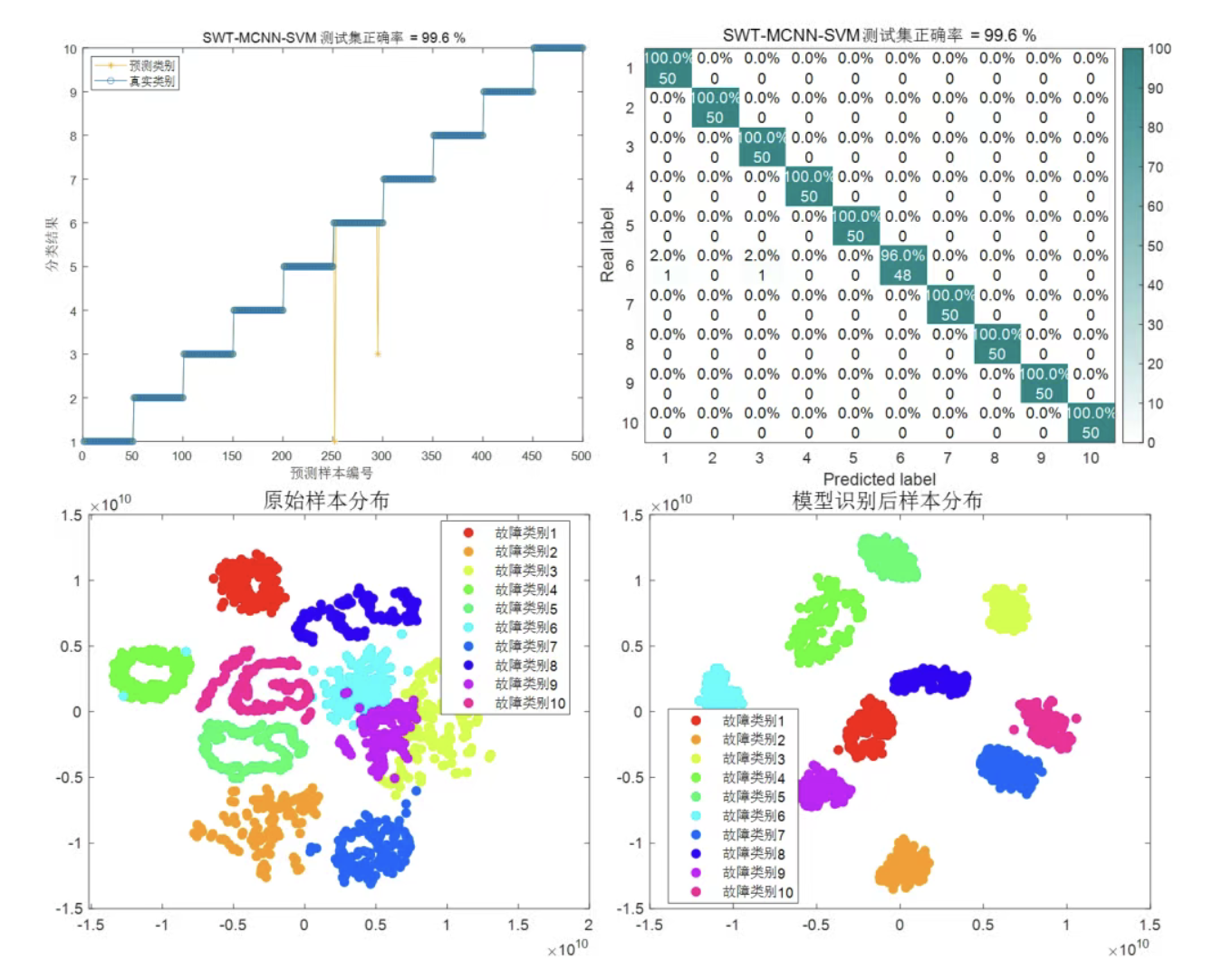

2.5 MCNN-SVM网络

🎉3 参考文献

🌈4 Matlab代码、数据下载

⛳️赠与读者

👨‍💻做科研，涉及到一个深在的思想系统，需要科研者逻辑缜密，踏实认真，但是不能只是努力，很多时候借力比努力更重要，然后还要有仰望星空的创新点和启发点。建议读者按目录次序逐一浏览，免得骤然跌入幽暗的迷宫找不到来时的路，它不足为你揭示全部问题的答案，但若能解答你胸中升起的一朵朵疑云，也未尝不会酿成晚霞斑斓的别一番景致，万一它给你带来了一场精神世界的苦雨，那就借机洗刷一下原来存放在那儿的“躺平”上的尘埃吧。

或许，雨过云收，神驰的天地更清朗.......🔎🔎🔎

💥1 概述

以下是对基于多尺度卷积MCNN、MCNN-BiGRU、BiLSTM、KELM和SVM的故障诊断研究的综合分析，结合技术原理、应用场景与性能对比：

一、多尺度卷积神经网络（MCNN）

1. 技术原理

MCNN通过并行多尺寸卷积核（如16×1、8×1、4×1）提取信号的多尺度特征：

大卷积核：捕捉低频整体特征（如机械振动中的周期性故障模式）。
小卷积核：提取高频局部细节（如轴承微小裂纹的高频冲击信号）。
特征融合：通过拼接或加权求和整合多尺度信息，增强特征的丰富性。

2. 应用场景

轴承故障诊断：结合同步压缩小波变换（SWT）将一维振动信号转换为二维图像，提升故障特征的可分性，在西储大学数据集上实现10类故障分类，准确率超97%。
输电系统故障识别：在特高压直流（UHVDC）系统中，MCNN提取标准化故障数据的空间特征，结合BiLSTM和注意力机制，准确识别区内外故障，高阻故障下分类精度仍保持高位。

3. 优势与局限

优势：无需人工特征工程，自适应提取多尺度特征；对复杂信号（如非平稳振动）处理能力强。
局限：计算复杂度较高，需结合池化层（如平均池化）和正则化技术（如Dropout）防止过拟合。

二、MCNN与循环神经网络的组合模型

1. MCNN-BiGRU

技术原理：MCNN提取空间特征，BiGRU（双向门控循环单元）捕捉时序依赖关系，注意力机制筛选关键特征。
性能表现：
- 在单一负载轴承故障诊断中准确率达98.1%，多工况平均精度97.8%。
- 对比实验显示，其精度比CNN-BiGRU高2-3%，因多尺度卷积覆盖更全面的特征。
应用案例：直升机齿轮箱振动信号经VMD分解后输入MCNN-BiGRU，平均准确率97.25%。

2. MCNN-BiLSTM

技术原理：BiLSTM（双向长短时记忆网络）从正反方向挖掘时序信息，解决传统LSTM的梯度消失问题。
性能表现：
- 在UHVDC输电系统故障诊断中，结合注意力机制，分类精度优于SVM、KELM等传统方法。
- 电力电缆故障诊断准确率98.37%，因双向时序建模能力适配电压信号的动态特性。

3. 组合模型优势

时空特征融合：MCNN处理空间特征，BiGRU/BiLSTM捕捉时序依赖，形成互补。
抗噪性：通过注意力机制抑制噪声干扰，提升高负载、强噪声环境下的鲁棒性。

三、KELM（核极限学习机）

1. 技术原理

基于单隐层前馈神经网络，随机初始化输入权重，核函数（如RBF）映射数据至高维空间实现线性可分。
优化方法：鲸鱼优化（WOA）、灰狼优化（GWO）等算法调节核参数，提升分类性能。

2. 应用场景

风电机组故障诊断：WOA-KELM在250-500样本量下准确率96%，但对复合故障（如齿轮-轴承混合故障）识别精度不足。
变压器故障分类：经GWO优化后，KELM准确率从75%提升至95.8%。

3. 性能对比

优点：训练速度极快（秒级），适合小样本和非线性数据。
缺点：依赖核函数选择，混合故障特征敏感度低。

四、支持向量机（SVM）

1. 技术原理

通过核函数（如RBF）映射数据，构建最大间隔超平面，结构风险最小化提升泛化能力。
多分类策略：一对多（OvR）或层次分类。

2. 应用场景

电机机械故障：结合小波包Shannon熵和遗传算法优化参数，分类精度达100%。
离心压缩机叶片故障：小波变换提取特征，GA-SVM实现高安全边际分类。

3. 性能对比

优点：小样本下泛化能力强，计算效率高（对比深度学习）。
缺点：大规模数据训练耗时长，多分类需复杂策略。

五、模型对比与选择建议

模型	适用场景	优点	缺点
MCNN组合模型	复杂信号、多工况	自动特征提取，时空融合能力强	计算资源需求高，训练时间长
KELM	小样本、快速诊断	训练速度快，适合非线性数据	混合故障识别精度低
SVM	中小规模数据、简单分类任务	泛化性能强，参数调节灵活	多分类复杂度高，大数据效率低
