一、进程资源图
![](https://img-blog.csdnimg.cn/cb1c240ac4b94390929e7a80251cd72e.png)
- 圆圈:一个圆圈表示一个进程。
- 矩形:一个矩形表示一个资源。矩形中圆圈的数量表示这类资源的个数。
1、表示进程向资源申请一个资源。
2、表示资源分配一个资源给进程。
3、表示资源向进程分配一个资源,进程向资源申请一个资源。
- 注意一定是先分配后申请,资源先给进程分配资源,进程才向资源又申请资源。
4、资源共有三个资源,分别给三个进程分配资源后没有剩余资源了,此时进程1又向资源申请资源,就会无法获得运行资源,就会进入等待态(
阻塞状态)。

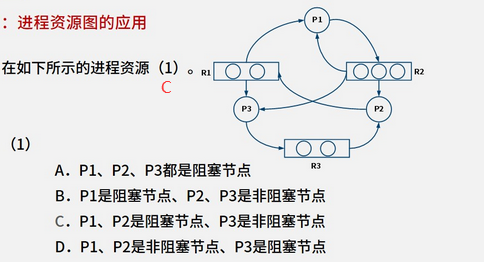

二、考法1:进程资源图的应用
![](https://img-blog.csdnimg.cn/6c8aca79ad414a9c85875518f116f4a0.png)
