HDR经典论文：Recovering High Dynamic Range Radiance Maps from Photographs

摘要：论文中用不同的曝光量拍摄了场景的多张照片。算法使用这些不同曝光的照片来恢复成像过程的响应函数，该算法可以将多张照片融合成一个单一的、高动态范围的辐射图，其像素值与场景中的真实辐射值成正比。

简介

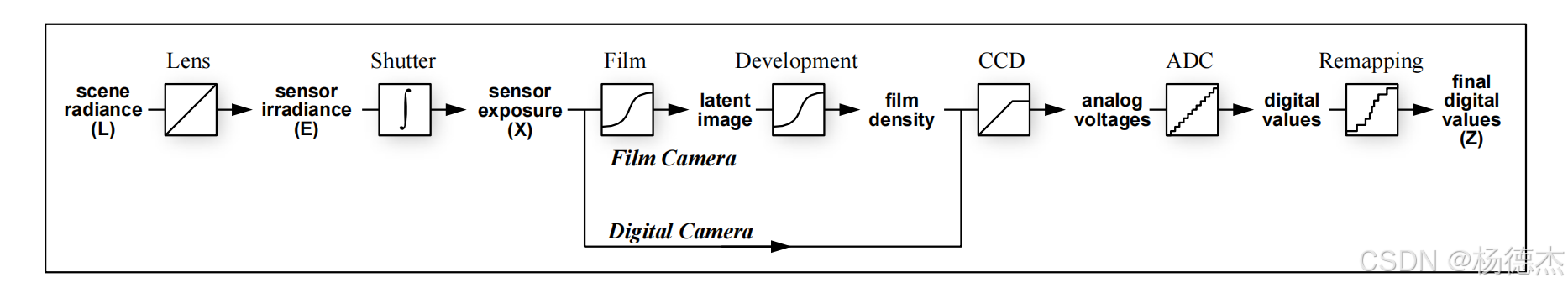

下图的数字图像生成过程显示了从场景亮度成为像素值的过程。其中有些过程是非线性映射。

 曝光值，因此，即为相机响应曲线。

注意：在现代CMOS Image Sensor中，相机响应曲线已经不是那么重要，CMOS Sensor的响应曲线理论上来说应该是应该是线性的（得到的原始Bayer格式像素值相对于场景亮度），此时我们估计的其实是ISP Pipeline中的一系列非线性变换。例如在对JPEG图像（已经经过了ISP的一系列处理）进行HDR处理，那么估计的其实是RAW--->JPEG过程中的一系列非线性变换，因此在ISP HDR图像/视频处理中，在Bayer域进行多帧图像HDR的合成操作应该是效果最好的。

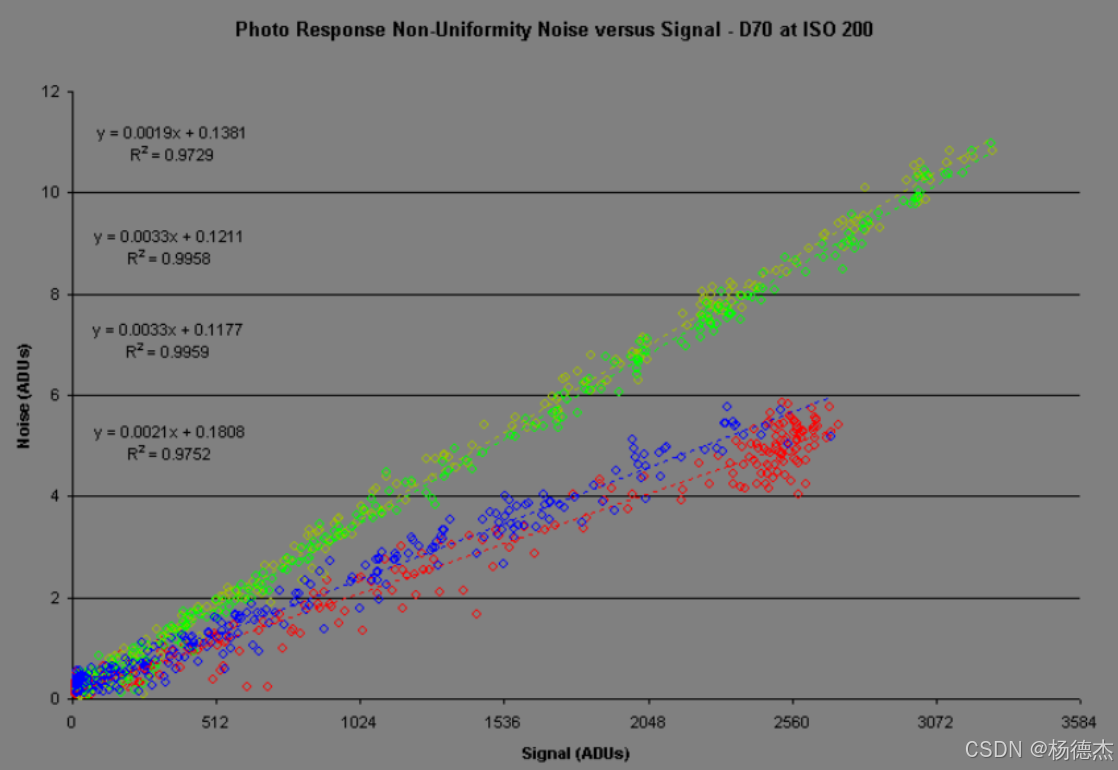

下图表示现代CMOS Image Sensor的Bayer格式四个通道的响应曲线，均为线性曲线。

响应曲线的计算

算法的输入是同一位置拍摄的一系列不同曝光时间（已知条件）的图像帧，并且假设场景是静态的，且在拍摄过程中足够快（防止运动伪影和相机抖动带来的误差）。

因此图像中每个像素处对应的辐照度是恒定的，使用表示第张图像中位置处的像素值。就表示第张图像的曝光时间。则以下成立

如果是单调可逆的，则

两边取对数则：

令则

在此方程中，和是已知的，照度E和相机响应曲线的反函数是未知的，通过上式可以列出一组方程组，求解过程用到了最小二乘法，并添加条件约束条件（详细参考最优化理论中求解含约束的最小二乘法）。最小化以下函数即可得到想要求解的响应函数。

其中，N为每张图像的像素总数，P为图像张数。

上述函数的优化变种为如下：

w(z)为一个帽子函数，像素值越接近中值（正确曝光可能性大）权重越大。

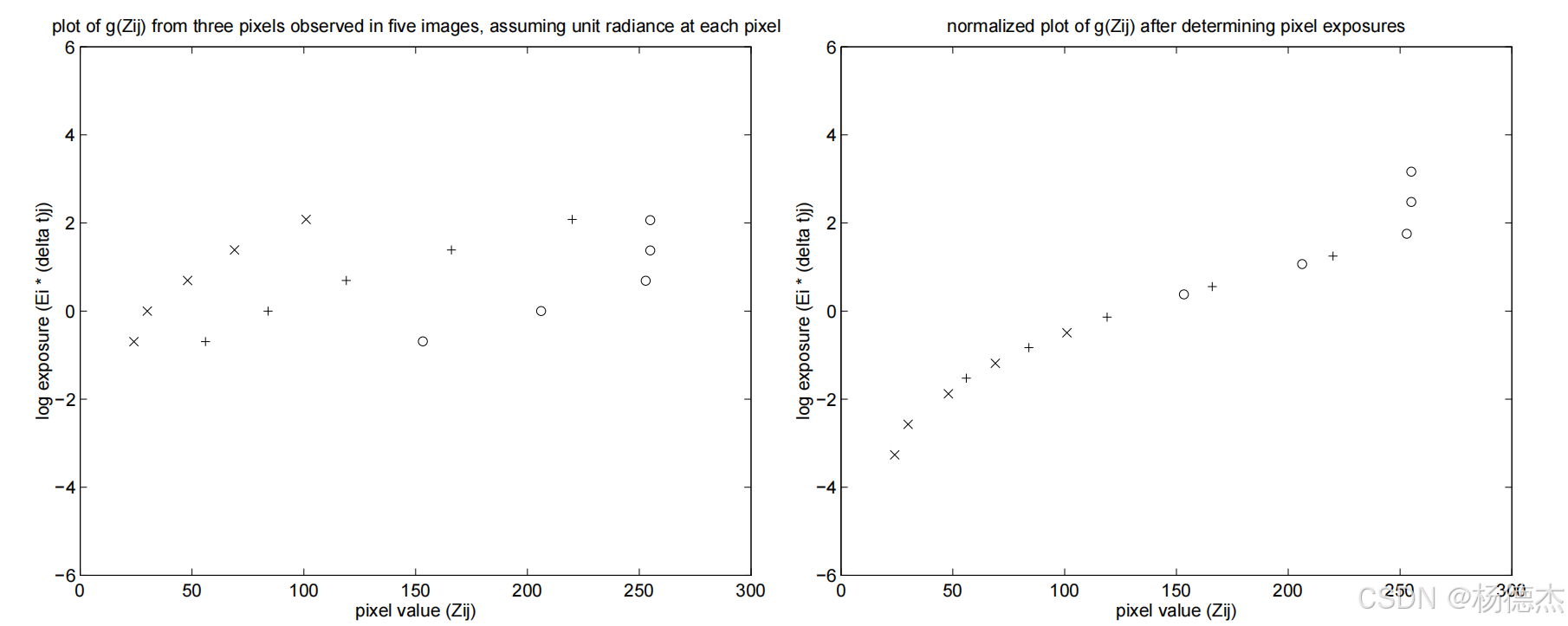

例如使用3张不同曝光时间的图像，每张图像使用其中的5个点绘制的如下函数形成的散点图。

左图中未知照度被假设为0，随后后可以垂直移动来拼合曲线，右图为3条曲线垂直移动拼合得出的最终曲线。

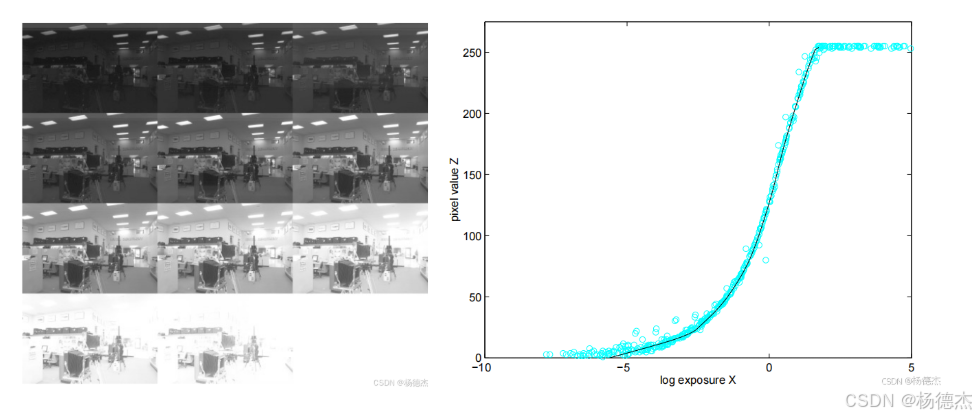

论文中使用了11张不同曝光的图像来对相机的响应曲线进行拟合。曝光时间从1/30~30。

多曝光HDR融合

一旦求出相机响应曲线，就可以将像素值转换为场景中亮度的照度值：

对于多张图像，融合照度图采用加权的方式，权重也是上述的帽子函数。该函数保证像素值越接近中值处的图像帧占比越大，因为中值处的像素值正确曝光的可能性最大。

注意：融合过程只是让欠曝光区域（黑区）和过曝光区域（饱和区）同时恢复了对于场景的表现能力，原先黑区暗黑一片，即使怎么处理也看不到纹理，同理饱和区亮白一片，即使怎么处理也看不到纹理，也就是所谓的信息量低。而融合后信息量增加，但此时还不能作为显示，通过处理可以增加层次感，例如自适应色调映射等算法。

论文中融合了11张不同曝光帧的图像，得到辐照度图以后再进行对数映射（色调映射的一种） 来讲照度重新映射到像素值。结果如下所示，暗区和亮区同时可以看清了。
