python基于opencv 实现图像时钟

这篇文章主要介绍了python基于opencv 实现图像时钟的方法，帮助大家更好的理解和使用python，感兴趣的朋友可以了解下

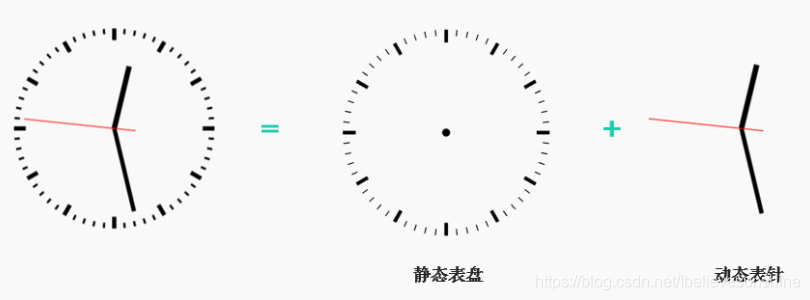

解决方案详解

绘制表盘

表盘上只有60条分/秒刻线和12条小时刻线，当然还有表盘的外部轮廓圆，也就是重点在如何画72根线。先把简单的圆画出来：

import cv2 as cv
import math
import datetime
import numpy as np

margin = 5 # 上下左右边距
radius = 220 # 圆的半径
center = (center_x, center_y) = (225, 225) # 圆心

# 1. 新建一个画板并填充成白色
img = np.zeros((450, 450, 3), np.uint8)
img[:] = (255, 255, 255)

# 2. 画出圆盘
cv.circle(img, center, radius, (0, 0, 0), thickness=5)

我们使用OpenCV画直线的时候，需知道直线的起点和终点坐标，那么画72根线就变成了获取72组坐标。

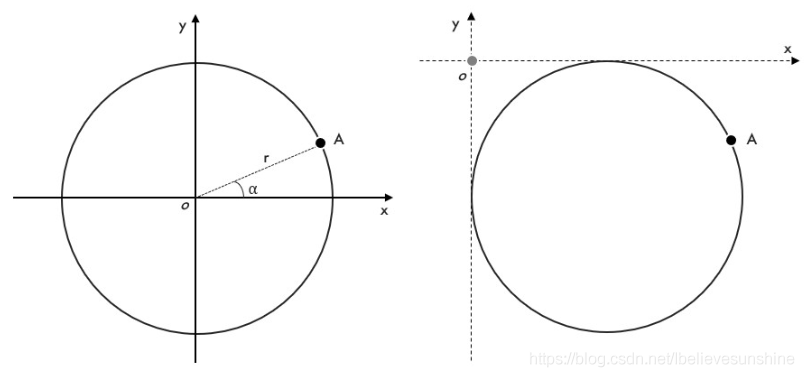

平面坐标系下，已知半径和角度的话，A点的坐标可以表示为：
x=r×cosα
y=r×sinα

先只考虑将坐标系原点移动到左上角，角度依然是平面坐标系中的逆时针计算，那么新坐标是：
x=r+r×cosα
y=r+r×sinα

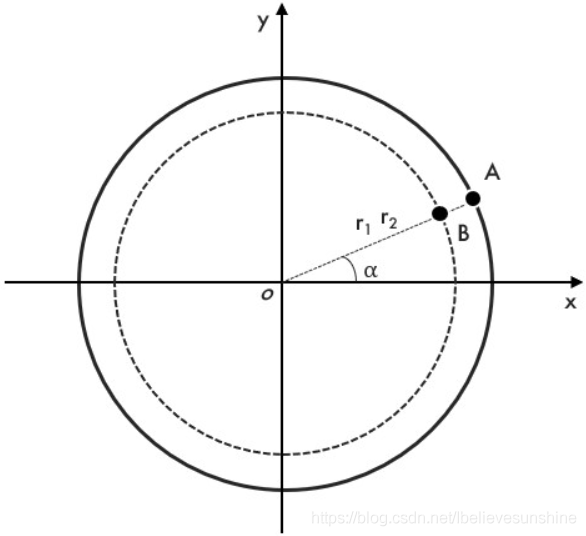

对于60条分/秒刻线，刻线间的夹角是360°/60=6°，对于小时刻线，角度是360°/12=30°，这样就得到了72组起点坐标，那怎么得到终点坐标呢？其实同样的原理，用一个同心的小圆来计算得到B点：

通过A/B两点就可以画出直线：

pt1 = []

# 3. 画出60条秒和分钟的刻线
for i in range(60):
  # 最外部圆，计算A点
  x1 = center_x+(radius-margin)*math.cos(i*6*np.pi/180.0)
  y1 = center_y+(radius-margin)*math.sin(i*6*np.pi/180.0)
  pt1.append((int(x1), int(y1)))

  # 同心小圆，计算B点
  x2 = center_x+(radius-15)*math.cos(i*6*np.pi/180.0)
