TPS259631DDAR电子保险丝-原理图绘制-及计算

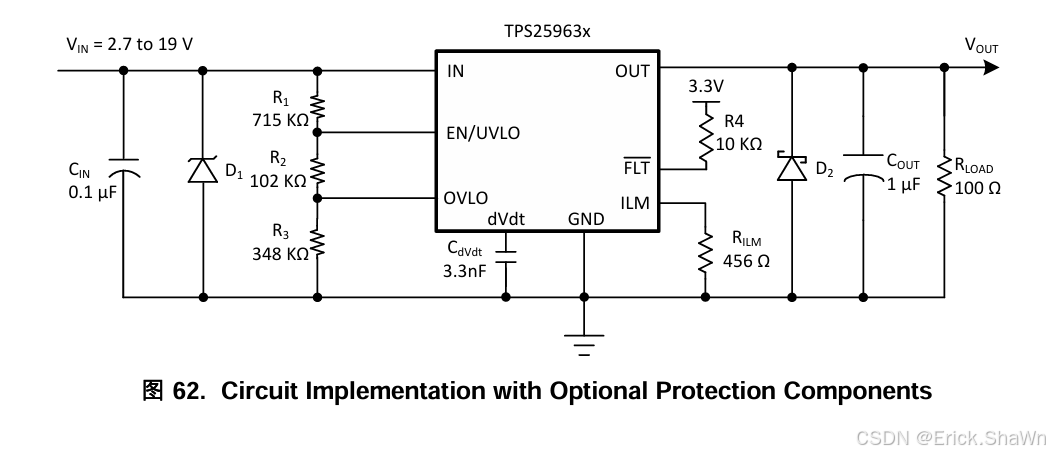

         手册中典型的应用电路：

 输入输出滤波电容采用推荐的容值大小，减小干扰

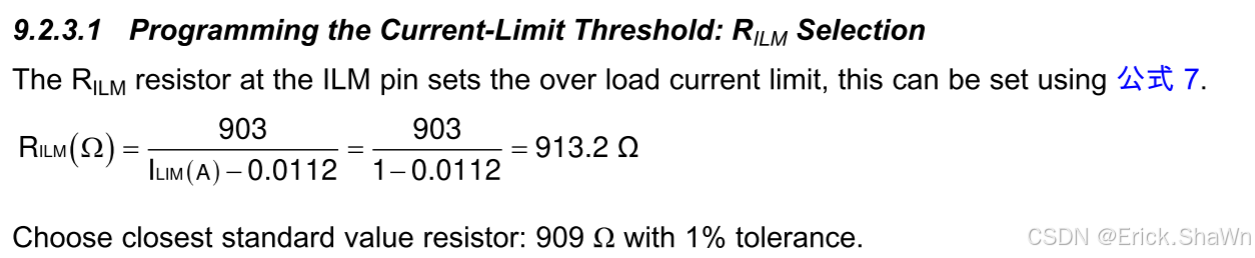

RILM-电流限流控制计算

         ILM引脚上的RILM电阻设置过载电流限制，这可以通过公式计算，选择最接近标准值的电阻：909 Ω，容差为1%。

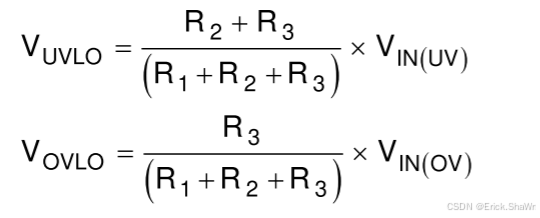

        欠压闭锁(UVLO)和过压闭锁(OVLO)跳闸点通过连接在器件IN、EN/UVLO、OVLO和GND引脚之间的R1、R2和R3AS外部分压网络进行调整。设置欠压和过压所需的值是通过解算公式8和公式9来计算的。

        其中，VUVLO(R)是UVLO上升阈值(1.2 V)。由于R1、R2和R3泄漏输入电源VIN的电流，因此必须根据输入电源VIN的可接受泄漏电流来选择这些电阻器。R1、R2和R3从电源汲取的电流为IR123=VIN/(R1+R2+R3)。然而，由于连接到电阻串的外部有源元件导致的泄漏电流可能会增加这些计算的误差。因此，必须选择比预期泄漏电流大20倍的电阻串电流IR123。根据器件电气规格，VOVLO=1.2V，VUVLO=1.2V。

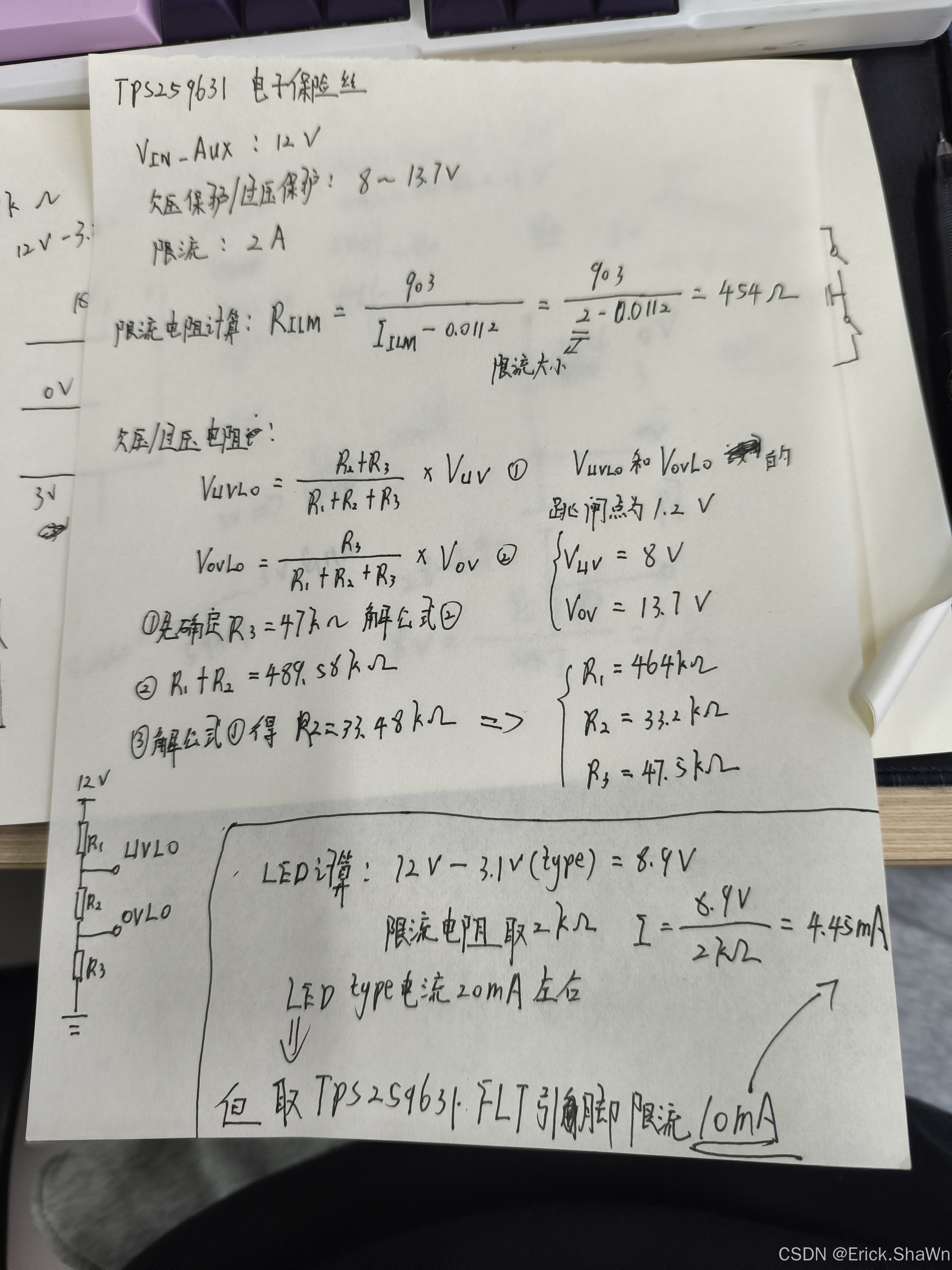

        对于设计要求，VOV=13.7V，VUV=8V。要解该方程，首先选择R3=47 kΩ的值，然后使用公式9求解(R1+R2)=489.58 kΩ。使用公式8和(r1+r2)的值来求解r2=33.48kΩ，最终r1=456.1 kΩ。使用最接近的标准1%电阻值得出R1=464kΩ、R2=33.2kΩ和R3=47.5kΩ。
