【HEVC视频流可视化分析工具】画出视频中每帧的CTU块的形状与深度——v1.0

原创

于 2025-07-24 15:44:29 发布 · 704 阅读

27 ·

CC 4.0 BY-SA版权

文章标签：

#音视频 #HEVC可视化分析工具 #CTU形状 #CTU深度 #H.265 #x265

文章目录

一、介绍

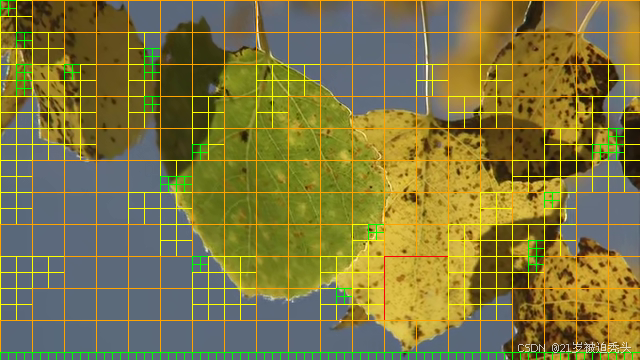

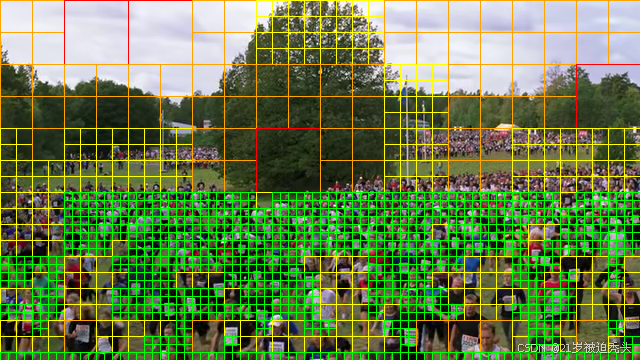

该【HEVC视频流可视化分析工具】的效果如下：可以画出一帧中CTU的形状或者说是深度信息，根据这附图我们可以更清晰的分析我们当前的算法对于深度的影响情况。
在这里插入图片描述

在这里插入图片描述

二、使用说明

该【HEVC视频流可视化分析工具】的第一版，需要配合日志使用，配备了完整的日志解析方法；
在使用时需要使用命令行指定日志文件，自动分析日志，提取CTU深度信息，然后生成可视化图片；

日志格式要求如下：

x265 [debug]: MODEAll: poc 0, ctu 7, All 4x4 partition depth values: 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3
