构建LVS负载均衡群集——NAT模式+GFS

---

一、集群技术概述

互联网中，站点对硬件性能、响应速度、服务稳定性、数据可靠性的要求很高。（单台服务器难以承担所有访问的需要）
LVS——企业中常用的一种群集（cluster）服务（Linux Virtual Server虚拟服务器）

1.群集的含义

Cluster，集群、群集
由多台主机（至少两台节点服务器）构成，但对外只表现为一个整体，只提供一个访问接口（域名或ip）

2.群集的类型

1）负载均衡（Load Balancer）群集

提高应用系统的响应能力。获得高并发、高负载（LB)的整体性能。例（DNS轮询、应用层交换、反向代理）等

2）高可用（High Available）群集

提高应用系统的可靠性。 例（故障切换、双击热备、多机热备）
工作方式：

双工：所有节点同时在线
主从：主节点在线，从节点在主节点发生故障时自动切换为主节点

3）高性能运算（High Performance Computer）群集

提高应用系统的CPU运算速度，扩展硬件资源和分析能力。例（云计算、网格计算），依赖于"分布式计算"“并行计算”

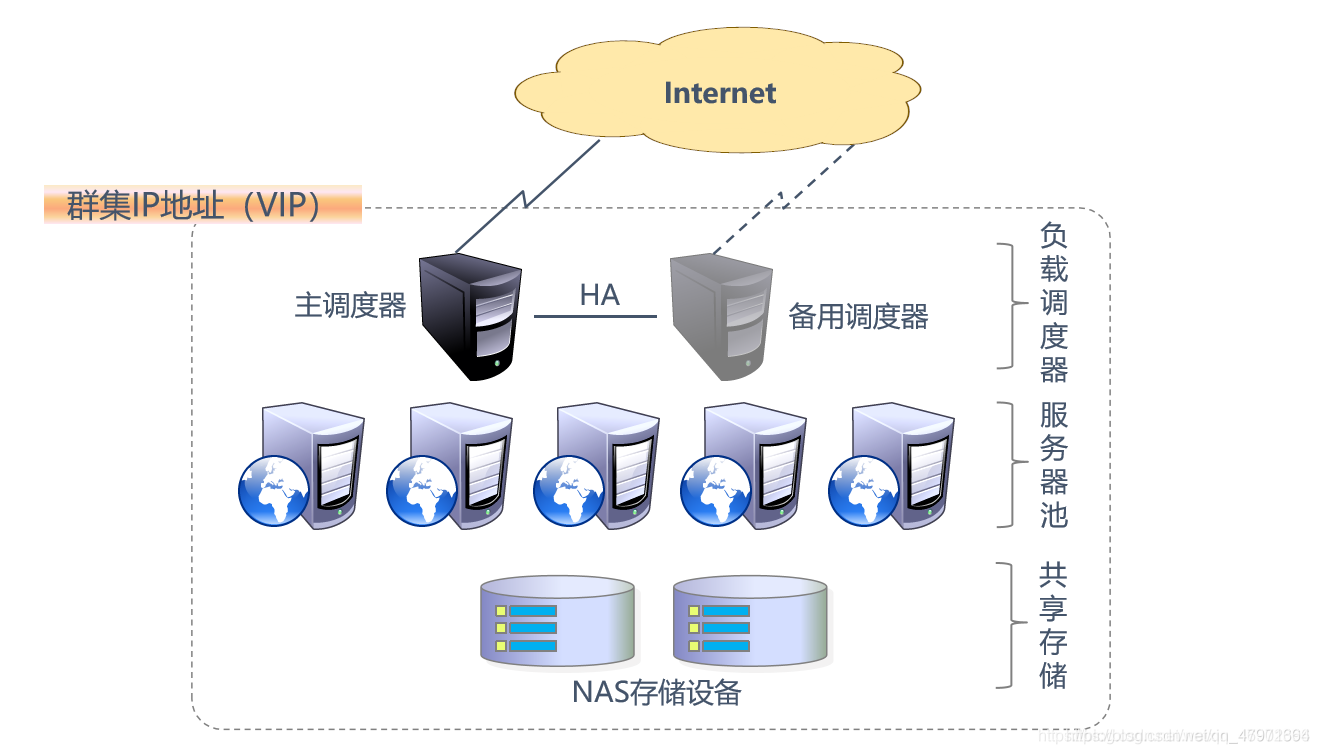

3.负载均衡的结构

第一层，负载调度器（Load Balancer或Director）（至少一个）

访问这个群集系统的唯一入口。对外为VIP地址（虚拟ip/群集ip地址）。通常配置主、从双机热备，确保高可用性

第二层，服务器池（Server Pool）（大量真实服务器）

每个节点都有独立的rip（真实ip），只处理调度器分发的客户机请求
某个节点暂时失效时，负责调度器的容错机制将其隔离。错误排除后再重新纳入服务器池

第三层，共享存储（Share Storage）

为服务器池提供稳定、一致的文件存取服务，确保群集的统一性
可使用NAS设备或提供NFS共享服务的专用服务器

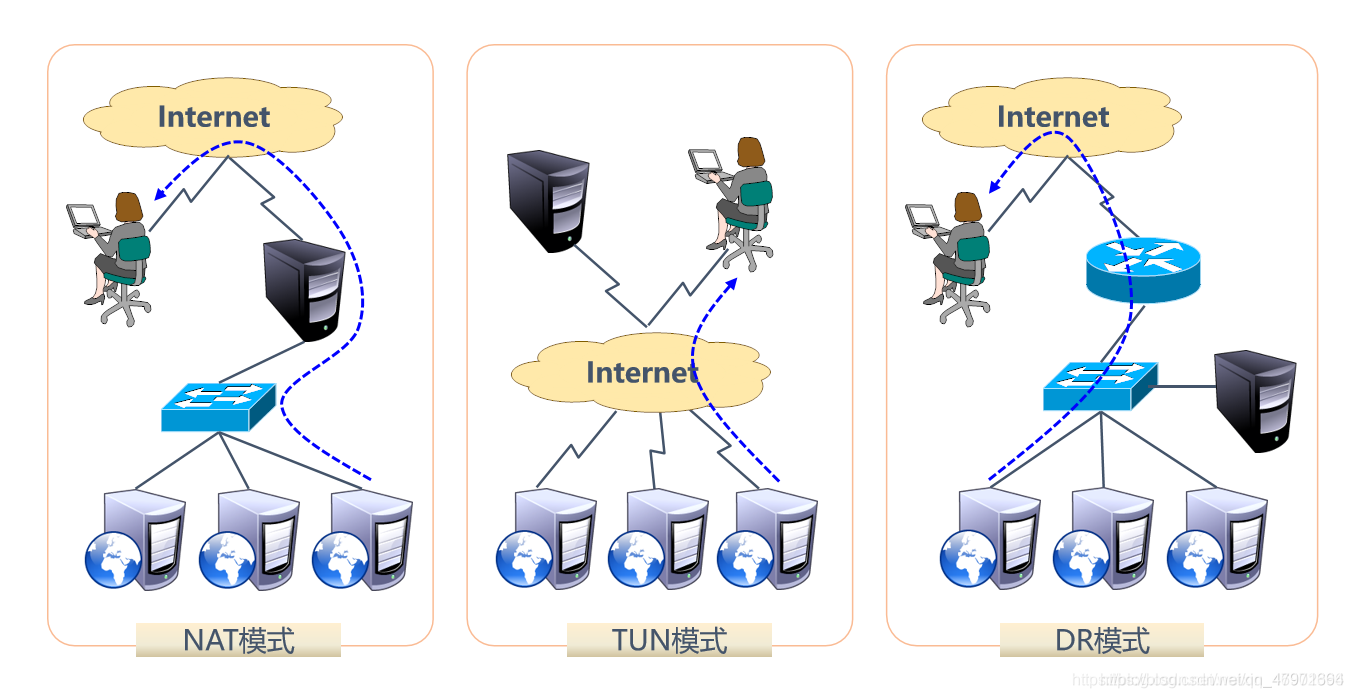

4.负载均衡的工作模式

基于ip、端口、内容等。基于ip效率最高

基于IP：
地址转换（NAT）模式：

调度器为服务器节点的网关，客户机的访问入口和各节点的回应出口
服务器和调度器使用私有ip，在同一物理网络。安全性优于下两个
IP隧道（TUN）模式：

开放式网络结构
调度器为客户机访问入口
节点服务器都具有独立的公网ip，分散在不同的地方，直接回应客户机
通过专用ip隧道与调度器互相通信
直接路由（DR）模式：

半开放式
调度器只为客户机访问入口
节点服务器集中在一起，和调度器在同一物理网络。通过本地连接
节点服务器直接回应客户机
区别

NAT只需要一个公网ip，最易用，安全性好，许多硬件负载均衡设备采用
DR和TUN，负载能力更强大，适用范围更广，节点安全性稍差

二、构建LVS-NAT群集

1.准备工作

主机	操作系统	虚拟网卡	IP地址	网关
web1	Centos7	VM1	192.168.1.2	192.168.1.200
web2	Centos7	VM1	192.168.1.4	192.168.1.200
调度器1	Centos7	VM1，2	192.168.1.7 , 200.1.1.1	-
调度器2	Centos7	VM1，2	192.168.1.3 , 200.1.1.2	-
外网客户机	win7	VM1	200.1.1.4	-

2.配置LVS服务器 ——keepalived

3.安装支持软件

[root@xdz ~]# yum -y install keepalived ipvsadm
[root@xdz ~]# systemctl enable keepalived
[root@xdz ~]# mv /etc/keepalived/keepalived.conf /etc/keepalived/keepalived.conf.bak(备份keepalived主配置文件)
[root@xdz ~]# vim /etc/keepalived/keepalived.conf
