一款基于stm32的智能衣柜

该博客介绍了基于STM32单片机设计的智能衣柜,它集成了温湿度检测、自动除湿加热、消毒杀菌、衣物挂放转动、远程控制和显示功能。通过液晶显示屏显示工作状态,并通过WiFi模块连接mqtt服务器,用户可通过微信小程序远程操作。整体设计包括温湿度传感器、臭氧发生器、舵机、电热管驱潮器和esp8266等组件,实现了自动化管理和智能控制。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

        智能衣柜主要围绕衣柜对衣物的保存进行研究设计,以 STM32 单片机作为内核来
控制衣柜的各个功能模块,使用温湿度模块检测衣柜内部的温湿度,在温湿度达到设
定值时,衣柜会自动开启除湿模式和加热模式,对衣柜进行除潮和加热;消毒模块能
在放置衣物的同时对衣物进行消毒杀菌,舵机驱动两个大转轮,大转轮用来钩放衣物,

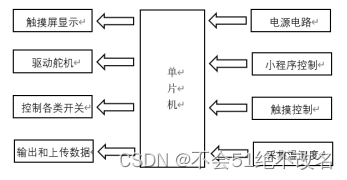

大转轮运作的时候可以确保对衣物的全面杀菌消毒;利用液晶显示屏显示衣柜的工作
状态,WiFi 模块可以让用户对衣柜进行远程操控和监视,智能衣柜系统框图设计如图
所示。
衣柜可以整体实现以下功能:
(1)通过温湿度传感器测量衣柜的温湿度;
(2)通过臭氧发生器对衣物进行消毒杀菌;
(3)使用两个舵机驱动挂放衣服的转轮;
(4)使用电热管驱潮器进行除潮防霉;
(5)利用 esp8266 接入 mqtt 服务器,将数据上传到 mqtt 服务器再由微信小程
序控制衣柜的设备设施;
(6)通过液晶显示屏显示衣柜的温湿度并且可以通过液晶屏触屏控制衣柜内置
的功能

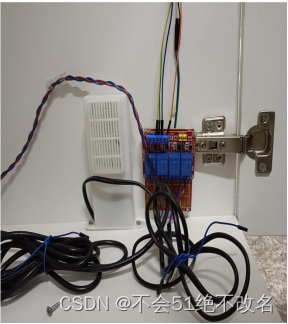

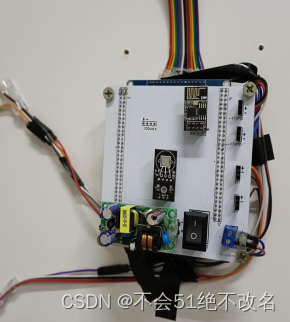

主要电路如下图:

 附加代码链接

基于STM32的自动化衣柜程序设计-智能家居文档类资源-CSDN下载作品介绍1.衣物使用衣挂挂放在衣柜顶部的两个转轮上,在挂放衣物后需要及时关上衣柜门。2.衣柜的显更多下载资源、学习资料请访问CSDN下载频道.https://download.csdn.net/download/qq_48196968/85750830

### 基于STM32智能衣柜物联网毕业设计实现 #### 设计概述 基于STM32智能衣柜系统旨在通过集成传感器技术、无线通信技术和云端数据处理,提供智能化衣物管理和环境控制功能。该系统能够自动识别并记录存放在衣柜中的物品信息,监测温湿度变化,并可通过手机应用程序远程查看和操作。 #### 系统架构 1. **硬件部分** - 使用STM32作为核心控制器来协调各个模块的工作。 - 配备RFID读卡器用于识别每件衣服上的标签;温度/湿度传感器用来检测存储空间内的气候状况。 - Wi-Fi模组(如ESP8266)负责连接互联网并将收集到的数据上传至云平台[^3]。 2. **软件部分** - 开发环境需配置好支持C/C++编程的语言工具链以及调试接口。 - 编写底层驱动程序以适配上述提到的各种外设组件。 - 实现上层应用逻辑,比如定时任务调度、异常报警机制等。 ```c // 示例:初始化Wi-Fi连接函数 void wifi_init(void){ WiFi.begin(ssid, password); while (WiFi.status() != WL_CONNECTED) { delay(500); Serial.print("."); } } ``` 3. **云计算服务端** - 利用华为云IoT或其他第三方服务平台构建后端API接口供前端调用查询设备状态或下发指令给终端节点。 - 数据库保存历史记录以便后续分析统计之用。 4. **移动客户端** - 构建Android/iOS版的应用界面让用户方便直观地获取所需资讯和服务体验。 #### 关键特性展示 - 自动化管理:当有新物件加入时会自动生成条目列表; - 远程访问权限设置:允许授权人员随时随地了解当前情况; - 多重安全保障措施:防止非法入侵破坏财产安全; - 节能环保理念贯彻始终:依据季节变换调整适宜参数达到节能减排目的。
