[51单片机]移位操作符实现LED流水灯

如果我们想要实现流水灯的效果，首先我们需要先让八个LED灯进入初始化状态，然后再让每一个灯按照规律依次亮起来，我们的初始化状态是0xfe，换算成二进制也就是11111110（0为低电平点亮，1为高电平熄灭）先让最开始的一个灯亮起来，不然无法使用移位操作符。

#include<reg52.h>
main()
{
   P1=0xfe;
}

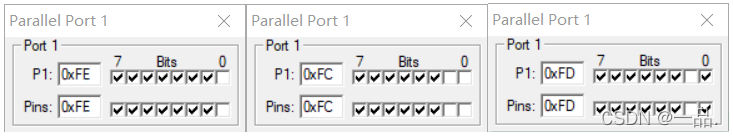

接下来我们创建一个while循环，在循环里面让0xfe左移一位，以此类推，但是最终会发现不能实现流水灯的效果，因为这个左移操作符会持续向左把1变为0，但是第一个零和接下来的0都保持不变，依次循环一轮后全部都变成了0，也就是所有的灯都被点亮了，这个时候再左移也无济于事（如图所示，√为1，空格为0）

#include<reg52.h>
main()
{
   P1=0xfe;
   while(1)
   {
      P1=P1<<1;
   }
}

这个时候我们再次明确一下思路，我们需要做到的是：先让一个灯亮，然后按顺序依次点亮，点亮下一个的时候，把上一个熄灭，依次类推。那我们如何实现熄灭上一个呢？

我们采用逻辑门“或”，|的规则是有1为1，全0为0，11111100（0xfd）和00000001（0x01）做比或门运算得到11111101，你们可以试着在纸上写一下，很清楚。

main()
{
	P1 = 0xfe;
	while (1)
	{
		P1 = P1 << 1;
		P1 = P1 | 0x01;
	}
}

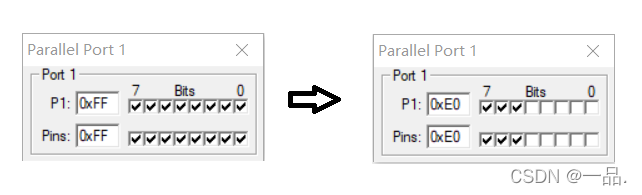

这个时候可以发现，刚开始的LED一直会微微亮，这是因为左移操作符移位和“或”门时间会有差异，左移的时候为0，再被“或”为1，那么我们怎么解决这个？我们可以巧妙的用一个变量来代替P1，因为这些都只是对一串二进制数进行赋值，移位，逻辑门。并且移位和逻辑门目的都是为了变换，所以可以用变量达到效果（如图所示）。

main()
{
	int j;
	P1 = j  0xfe;
	while (1)
	{
		j = j << 1;
		j = j | 0x01;
        P1 = j;
	}
}

根据上面的while循环，因为逻辑门的原因，最后会使所有的二进制数都变为1，移位不再起作用，我们就使用一个if判断语句来判断，如果P1等于全1，就跳出循环。

main()
{
	int j;
	P1 = j  0xfe;
	while (1)
	{
		j = j << 1;
		j = j | 0x01;
        P1 = j;
        if(P1 == 0xff)
		{
			break;
		}
	}
}

最后我们可以加上亿点适当的时间延迟，来让流水灯更加美观。

#include<reg52.h>
time()
{
	unsigned int i;
	for(i=0;i<10000;i++);
}
main()
{
	int j;
	P1=0xfe;
	time();
	while(1)
	{
		P1=P1<<1;
		P1=P1|0x01;
		time();
    if(P1 == 0xff)
		{
			break;
		}
	}
}
