【STM32 + HAL库】之 4 --- 设置仿真器CMSIS-DAP参数、烧录代码

目录

第一部分、接线

第二部分：仿真器参数

第三部分、编译代码

第四部分：烧录代码

---

前言：

        每个Keil工程在代码烧录前，需要先设置仿真器参数（只需在第一次烧录前设置）。

        咱以魔女开发板为样作图解说明。

        魔女开发板系列，为了方便接线、调试，板载了仿真器CMSIS-DAP + USB转TTL。

        CMSIS-DAP在WIN10系统上，是免驱动的，插上USB线即可被自动识别。

---

友情约定：本系列的前五篇，为了方便新手玩家熟悉CubeMX、Keil的使用，会详细地截图每一步CubeMX、Keil的操作，并做上标记。之后的篇章，仅截图主要步骤页面。希望新手玩家熟记本篇的基本操作。

---

第一部分、接线

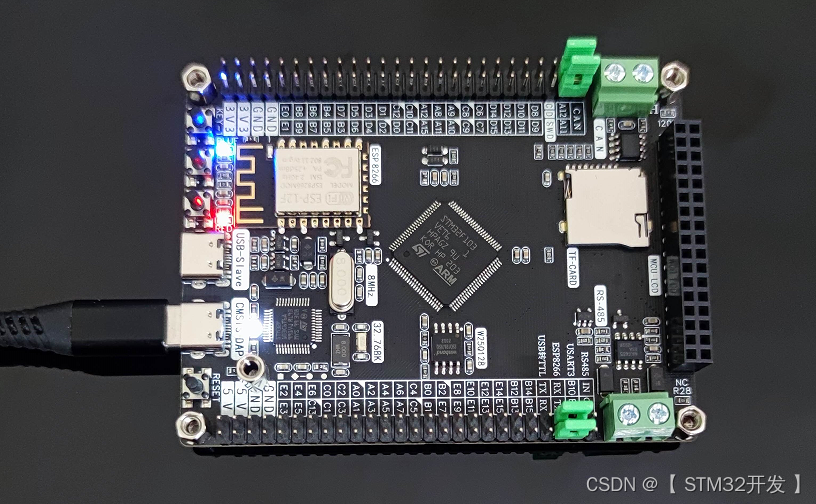

情况1：使用板载集成CMSIS-DAP的接线：

        当使用板载的CMSIS-DAP仿真器时，只需插上USB线到板上的CMSIS-DAP接口。

        怼一根USB线：供电 + 烧录 + 硬件仿真 + USB转TTL(USART1)。

情况2：使用常规外置仿真器的接线：

        可以使用自己喜欢的外置仿真器，如ST-Link、J-Link、DAP-Link、CMSIS-DAP等：

        外置仿真器与开发板的接线对应关系如下表。

        另外，Reset引脚，可以不用接。在软件中设置软件复位即可。

ST-Link、J-Link等调试器	开发板
3.3V	3.3V ( 丝印：V 或 3.3V）
GND	GND ( 丝印：G 或 GND）
SWDIO	SWDIO ( 丝印：D）
SWCLK	SWCLK (丝印：C)

---

第二部分：仿真器参数

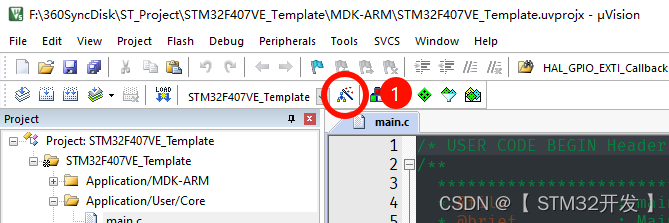

步骤 1.  打开 Options for Target

        ①  在工具栏，点击如图中"Options"按钮。

步骤2.  检查芯片型号

        ① 如果使用CubeMX配置工程，芯片型号在配置时已经自动设置好

        ② 如何使用Keil新建工程、复制移植工程，要手动选择芯片型号。

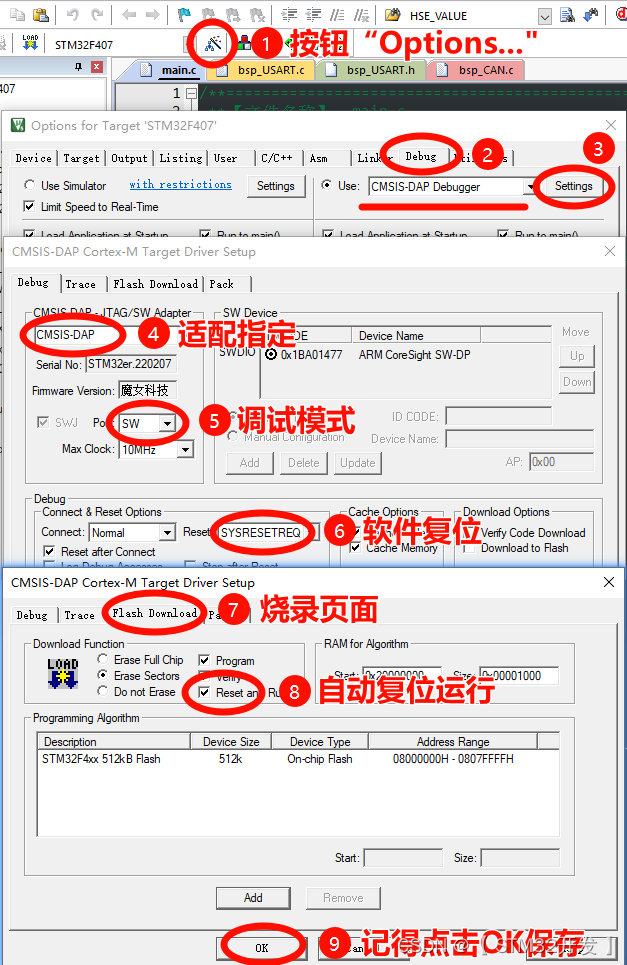

步骤 3.  CMSIS-DAP 仿真器 完整参数

        下图看着很复杂，其实大部分都是默认参数。

        三个重点：

       ●   选 CMSIS-DAP

        ●  打勾自动复位

        ●  点击“OK"保存

步骤 4.  回到Options页面，记得点击OK保存

        至此，CMSIS-DAP仿真器的参数，已设置好了。

---

第三部分、编译代码

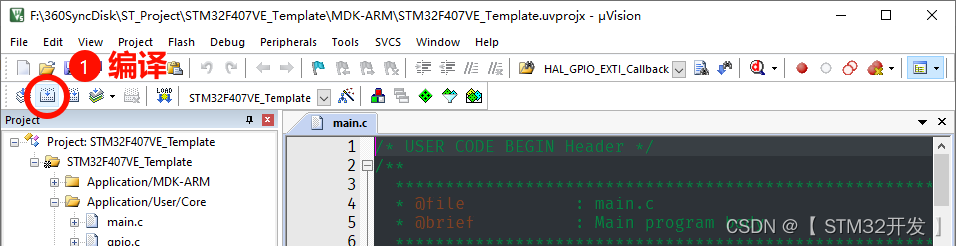

步骤1.  点击编译按钮

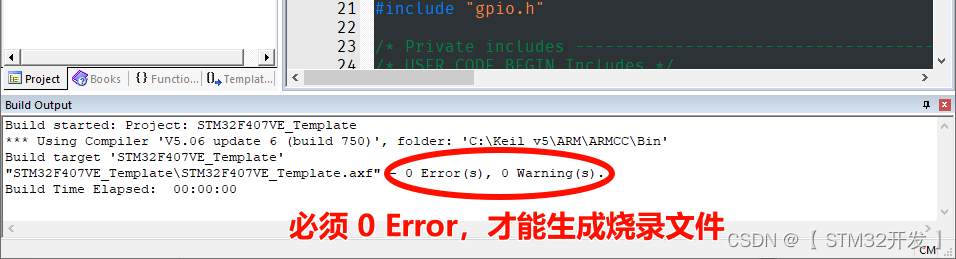

步骤2. 观察编译结果

        ① 必须 0 Error, 才会生成烧录文件

        ② 如果有 Error, 向上滚动信息栏，找到第一个Error字样，双击，可跳转到错误位置。

---

第四部分：烧录代码

        再啰嗦一下，编译必须0错误，才能烧录，否则无法进行烧录。

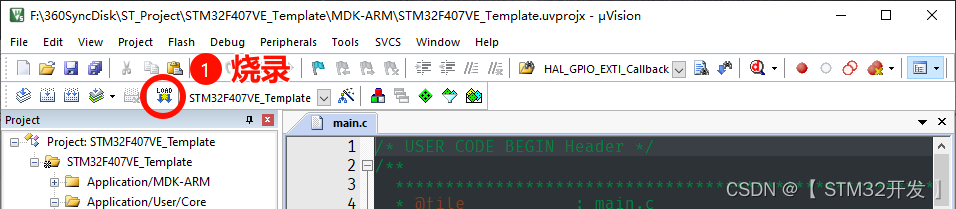

步骤 1.  点击烧录

步骤 2.  等待烧录完成

        ① 编译信息栏，有烧录过程信息

        ② 过程大约10秒，视程序体积大小而定

        ③ 烧录完成后，芯片会自动运行新的程序（如流水灯效果）

现在，我们已经学会：配置仿真器参数、烧录代码。

至于，如何编写用户代码，为了清晰地界定每一篇文章的功能，我们后面篇章独立展示。
