STM32F407 CAN参数配置 1Mbps

最新推荐文章于 2024-09-28 17:15:41 发布
最新推荐文章于 2024-09-28 17:15:41 发布
阅读量1.2k 收藏 4
点赞数 2
分类专栏： 【HAL】 STM32 CubeMX 教程 文章标签： 单片机 嵌入式硬件
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_49053936/article/details/136020635
版权

本篇CAN参数适用

  • 芯片型号：STM32F407xx
  • 系统时钟：168MHz，CAN挂载总线APB1为42M
  • 波 特 率 ：1Mpbs
  • 引脚使用：TX_PB9，RX_PB8；修改为PA11+PA12后，参数不变。

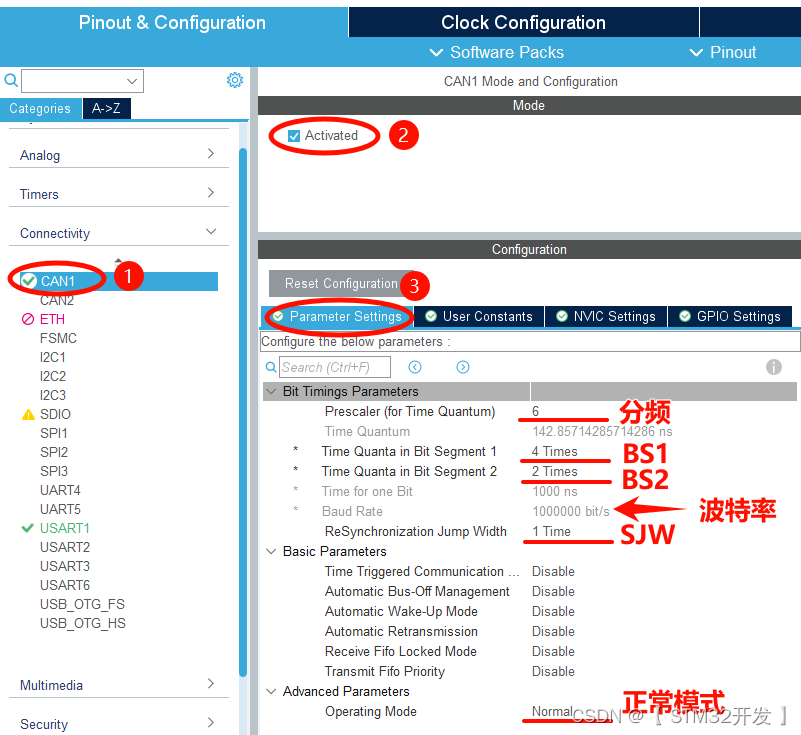

步骤一、打勾开启CAN，并配置波特率

步骤二、打开FIFO-0的接收中断

也可以使用FIFO-1，注意配合修改中断回调函数。

步骤三、修改使用的引脚

一定要查对原理图，因为CAN1有两组引脚可用：PA11+PA12， PB8+PB9;

如果引脚选错，往往会浪费很多时间在正确的代码上找错误。
