2023年全国职业院校技能大赛网络系统管理赛项赛题③—模块A：网络构建

2023年全国职业院校技能大赛

GZ073网络系统管理赛项

赛题第3套

模块A：网络构建

PS：需要答案可以私信联系博主！

任务清单

（一）基础配置

1.根据附录1、附录2，配置设备接口信息。

2.所有交换机和无线控制器开启SSH服务，用户名密码分别为admin、admin1234；密码为明文类型,特权密码为admin。

3.交换机配置SNMP功能，向主机172.16.0.254发送Trap消息版本采用V2C，读写的Community为“Test”，只读的Community为“public”，开启Trap消息。

（二）有线网络配置

1.在全网Trunk链路上做VLAN修剪。

2.为了规避网络末端接入设备上出现环路影响全网，要求在分校接入设备S6，S7进行防环处理。具体要求如下：接口开启BPDU防护功能；接口下开启环路检测功能，检测到环路后处理方式为关闭端口；连接终端的所有端口配置为边缘端口；如果端口被BPDU防护检测进入禁用状态，再过300秒后会自动恢复，重新检测是否有环路。

3.为了保证接入区DHCP服务安全及伪IP源地址攻击，具体要求如下：DHCP服务器搭建于S3上对VLAN10以内的用户进行地址分配；

4.在本部交换机S3、S4上配置MSTP防止二层环路；要求VLAN10、VLAN20、VLAN30数据流经过S3转发，VLAN40、VLAN50、VLAN100数据流经过S4转发，S3、S4其中一台宕机时均可无缝切换至另一台进行转发。所配置的参数要求如下:region-name为test；revision版本为1；实例1，包含VLAN10，VLAN20，VLAN30；实例2，包含VLAN40，VLAN50，VLAN100；S3作为实例0、1中的主根，S4作为实例0、1的从根；S4作为实例2中的主根，S3作为实例2的从根；主根优先级为4096，从根优先级为8192；在S3和S4上配置VRRP，实现主机的网关冗余。所配置的参数要求如表1；S3、S4各VRRP组中高优先级设置为150，低优先级设置为120。

表1 S3和S4的VRRP参数表

VLAN	VRRP备份组号（VRID）	VRRP虚拟IP
VLAN10	10	192.1.10.254
VLAN20	20	192.1.20.254
VLAN30	30	192.1.30.254
VLAN40	40	192.1.40.254
VLAN50	50	192.1.50.254
VLAN100(交换机间)	100	192.1.100.254

5.本部内网使用静态路由、OSPF多协议组网。其中S3、S4、S5、EG1、EG2、R1使用OSPF协议，本部其余三层设备间使用静态路由协议。本部与分校广域网间使用静态路由协议（R1除外），各分校局域网环境使用静态路由协议。要求网络具有安全性、稳定性。具体要求如下：本部OSPF进程号为10，规划多区域；区域0（S3、S4），区域1（S3，S4，S5）,区域2（S3，S4，EG1，EG2），区域3（S4、R1）；区域1为完全NSSA区域；AP使用静态路由协议；本部与分校通过重分发引入彼此路由；要求本部业务网段中不出现协议报文；不允许重发布直连路由，Network方式发布本地明细路由；为了管理方便，需要发布Loopback地址；优化OSPF相关配置，以尽量加快OSPF收敛；重发布路由进OSPF中使用类型1。

4.不允许在R1设备使用IPv4静态路由。

5.本部路由器R1与广州校区路由器R3 使用两根链路保证可靠性，使用三层链路聚合协议进行聚合端口。Vlan100作为三层互联vlan。

6.考虑到广域网线路安全性较差，所以需要使用IPSec对各分校到总校的业务数据进行加密。要求使用动态隧道主模式，安全协议采用esp协议，加密算法采用3des，认证算法采用md5，以IKE方式建立IPsec SA。

7.在R1上所配置的参数要求如下：ipsec加密转换集名称为myset；动态ipsec加密图名称为dymymap；预共享密钥为明文123456；静态的ipsec加密图mymap。

8.在R2和R3上所配置的参数要求如下：ACL编号为101；静态的ipsec加密图mymap；

预共享密钥为明文123456。

9.考虑到数据分流及负载均衡的目的，针对本部与各分校数据流走向要求如下:通过修改OSPF接口COST达到分流的目的，且其值必须为5或10；OSPF通过路由引入时改变引入路由的COST值，且其值必须为5或10；本部VLAN10，VLAN20，VLAN30用户与互联网互通主路径规划为：S3-EG1；本部VLAN40用户与互联网互通主路径规划为：S4-EG2；各分校用户与互联网互通主路径规划为：S4-EG2；云平台服务器与互联网互通主路径规划为S3-EG1；主链路故障可无缝切换到备用链路上。

（三）无线网络配置

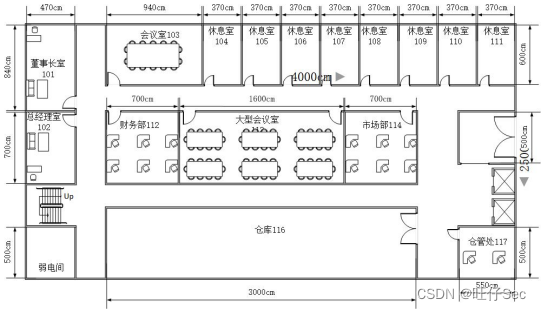

CII集团公司拟投入13.5万元（网络设备采购部分），项目要求重点覆盖楼层、走廊和办公室。平面布局如图1所示。

图1 平面布局图

1.绘制AP点位图（包括：AP型号、编号、信道等信息，其中信道采用2.4G的1、6、11三个信道进行规划）。

2.使用无线地勘软件，输出AP点位图的2.4G频道的信号仿真热图（仿真信号强度要求大于-65db）。

3.根据表2无线产品价格表，制定该无线网络工程项目设备的预算表。

表2 无线产品价格表

产品型号	产品特征	传输速率 （2.4G/最大）	推荐/最大带点数	功率	价格（元）
AP1	双频双流	300M/1.167G	32/256	100mw	6000
AP2	双频双流	300M/600M	32/256	100mw	11000
AP3	单频单流	150M	12/32	60mw	2500
线缆1	10米馈线	N/A	N/A	N/A	1600
线缆2	15米馈线	N/A	N/A	N/A	2400
天线	双频单流/单频单流	N/A	N/A	N/A	500
Switch	24口POE交换机	N/A	N/A	240w	15000
AC	无线控制器	6*1000M	32/200	40w	50000

1. 使用AC为本部无线用户DHCP服务器，使用S3、S4为本部AP的DHCP服务器,S3分配AP地址范围为其网段的1至100,S4分配AP地址范围为其网段的101至200。
2. 创建本部SSID(WLAN-ID 1)为test-ZX_XX(XX现场提供)，AP-Group为ZX，本部无线用户关联SSID后可自动获取地址，启用802.1X认证方式。
3. 认证服务器（IP：194.1.100.100）建立总部认证用户user1,user2，分部认证用户user3,user4分别对应WEB、DOT1X认证；
4. AC1为主用，AC2为备用。AP与AC1、AC2均建立隧道，当AP与AC1失去连接时能无缝切换至AC2并提供服务。
5. 为了保证合法用户连接入本部内网，本部无线用户使用MAC校验方式。在本部的AC设备上配置白名单只允许PC1（无线网卡ipconfig确定MAC地址）接入无线网络中，并设置AC白名单数量最多为10。
6. 在同一个AP中的用户在某些时候出于安全性的考虑，需要将他们彼此之间进行隔离，实现用户之间彼此不能互相访问，配置AP1实现同AP下用户间隔离功能。
7. 要求本部无线用户启用集中转发模式。

1. 限制AP1关联用户数最高为16。
2. 本部关闭低速率（1M,6M）应用接入。
3. 北京校区与广州校区使用无线AP胖模式进行部署。
4. AP2以透明模式进行部署，S6部署DHCP为无线终端和AP分配地址。
5. AP2创建SSID(WLAN-ID 1)为test-BJ_XX(XX现场提供),采用WEB进行认证，认证用户名为user1,密码为XX(现场提供)。
6. AP3以路由模式进行部署，本地部署DHCP为无线终端分配地址。
7. AP3创建SSID(WLAN-ID 1)为test-GZ_XX(XX现场提供),启用白名单校验，放通PC3无线网卡。

（四）出口网络配置

1.本部出口网关上配置访问控制列表，允许本部、分部有线无线业务网段(ACL编号110)通过NAPT访问联通、教育网资源。

2.在本部EG1上配置，使本部核心交换S4（11.1.0.4）设备的Telnet服务可以通过互联网被访问，将其地址映射至联通线路上，映射地址为196.1.0.10。

3.需确保NAT映射数据流来回一致，启用EG源进源出功能保证任何外网用户（联通、电信、移动、教育……）均可访问映射地址196.1.0.10。

4.在本部网关上启用Web Portal认证服务，并创建user1、user2，密码均为123456；

有线用户需进行WEB认证访问互联网。

5.无线用户不需在EG上进行WEB认证即可访问互联网。

6.本部针对访问外网WEB流量限速每IP 1000Kbps，内网WEB总流量不超过100M（策略及通道名称均为：WEB）。

7.工作日（周一到周五：上午9点到下午5点）阻断并审计P2P应用软件使用（策略名称：P2P）。

8.对创建的用户user1用户上网活动不进行监控审计。

9.本部与分校用户数据流匹配EG内置联通与教育地址库，实现访问联通资源走联通线路，访问教育资源走教育线路；除联通、教育资源之外默认所有数据流在联通与教育线路间进行负载转发。

（五）网络运维配置

1.完成整网连通后，进入网络监控运维阶段，运维软件已安装在PC1的虚拟机OPMSrv中(访问运维平台的URL为http://192.1.100.100)，通过运维平台监控本部校区内所有设备（具体设备：S1-S5、EG1、EG2）。

2.通过运维平台将本部校区的被监控设备纳入监控范围；通过拓扑配置功能，将本部校区的网络拓扑配置到平台中；

3.将本部校区S3和EG1、EG2的两条链路作为重点监测链路，纳入链路监控；

4.自定义监控大屏（名称：Chinaskills_network），将网络拓扑、设备运行状态（CPU使用率）、链路运行状态实时显示在大屏中。

（六）SDN网络配置

1.SDN控制器登录地址：192.168.1.2/24，默认用户密码为admin/test@123。

2.使用S1/S2/S4构建SDN网络，S1/S2连接SDN控制器的6653端口。S1/S2所有业务流转发需经SDN控制器统一控制管理。

3.通过SDN控制器手工给S2下发一条流表项名称为drop的流表，执行动作为丢弃，并在交换机上查看流表，测试普通PC禁止ping通高性能PC。

4.通过SDN控制器流表管理实现PC1/PC2与本部业务网段互联互通。

附录1：拓扑图

附录2：地址规划表

设备	接口或VLAN	VLAN名称	二层或三层规划	说明
S1	VLAN10	Office10	Gi0/1至Gi0/4	办公网段
	VLAN20	Office20	Gi0/5至Gi0/8	办公网段
	VLAN30	Office30	Gi0/9至Gi0/12	办公网段
	VLAN40	Office40	Gi0/13至Gi0/16	办公网段
	Gi0/24	SDN-Manage	192.168.1.3	SDN管理网段
S2	VLAN10	Office10	Gi0/1至Gi0/4	办公网段
	VLAN20	Office20	Gi0/5至Gi0/8	办公网段
	VLAN30	Office30	Gi0/9至Gi0/12	办公网段
	VLAN40	Office40	Gi0/13至Gi0/16	办公网段
	Gi0/24	SDN-Manage	192.168.1.4	SDN管理网段
S3	VLAN10	Office10	192.1.10.252/24	办公网段
	VLAN20	Office20	192.1.20.252/24	办公网段
	VLAN30	Office30	192.1.30.252/24	办公网段
	VLAN40	Office40	192.1.40.252/24	办公网段
	VLAN50	AP	192.1.50.252/24	无线AP管理
	VLAN100	Manage	192.1.100.252/24	设备管理VLAN
	Gi0/4		10.1.0.41/30	互联EG2
	Gi0/5		10.1.0.1/30	互联S5
	Gi0/6		10.1.0.5/30	互联EG1
	LoopBack 0		11.1.0.33/32
S4	VLAN10	Office10	192.1.10.253/24	办公网段
	VLAN20	Office20	192.1.20.253/24	办公网段
	VLAN30	Office30	192.1.30.253/24	办公网段
	VLAN40	Office40	192.1.40.253/24	办公网段
	VLAN50	AP	192.1.50.253/24	无线AP管理
	VLAN100	Manage	192.1.100.253/24	设备管理VLAN
	Gi0/4		10.1.0.37/30	互联EG1
	Gi0/5		10.1.0.33/30	互联S5
	Gi0/6		10.1.0.9/30	互联EG2
	Gi0/7		10.1.0.13/30	互联R1
	LoopBack 0		11.1.0.34/32
AC1	LoopBack 0		11.1.0.204/32
	VLAN60	Wiressless	192.1.60.252/24	无线用户
	Vlan100	Manage	192.1.100.2/24	管理与互联VLAN
AC2	LoopBack 0		11.1.0.205/32
	VLAN60	Wiressless	192.1.60.253/24	无线用户
	Vlan100	Manage	192.1.100.3/24	管理与互联VLAN
S5	LoopBack 0		11.1.0.5/32
	Gi0/23		10.1.0.2/30	互联S3
	Gi0/24		10.1.0.34/30	互联S4
EG1	Gi0/0		10.1.0.6/30	互联S3
	Gi0/1		196.1.0.1/24	互联EG2
	Gi0/2		197.1.0.1/24	互联EG2
	Gi0/3		10.1.0.38/30	互联S4
	LoopBack 0		11.1.0.11/32
EG2	Gi0/0		10.1.0.10/30	互联S4
	Gi0/1		196.1.0.2/24	互联EG1
	Gi0/2		197.1.0.2/24	互联EG1
	Gi0/3		10.1.0.42/30	互联S3
	LoopBack 0		11.1.0.12/32
R1	Gi0/0		10.1.0.14/30	互联S4
	Gi0/1		20.0.0.1/30	互联R2
	Gi1/0		10.1.0.22/30	捆绑组1成员
	Gi1/1		10.1.0.22/30	捆绑组1成员
	LoopBack 0		11.1.0.1/32
R2	Gi0/0		10.1.0.25/30	互联S6
	Gi0/1		20.0.0.2/30	互联R1
	LoopBack 0		11.1.0.2/32
R3	Gi0/0		10.1.0.29/30	互联S7
	Gi1/0		10.1.0.21/30	捆绑组1成员
	Gi1/1		10.1.0.21/30	捆绑组1成员
	LoopBack 0		11.1.0.3/32
S6	Gi0/24		10.1.0.26/30
	VLAN10	Wire_user	194.1.10.254/24	分校有线用户 Gi0/1-20
	VLAN20	Wireless_user	194.1.20.254/24	分校无线用户
	VLAN30	AP	194.1.30.254/24	分校AP Gi0/21-23
	LoopBack 0		11.1.0.6/32
S7	Gi0/23		10.1.0.49/30	AP
	Gi0/24		10.1.0.30/30
	VLAN10	Wire_user	195.1.10.254/24	分校有线用户 Gi0/1-20
	LoopBack 0		11.1.0.7/32
AP3	Gi0/1		10.1.0.50/30
	BVI20		195.1.20.254/24	分校无线用户
