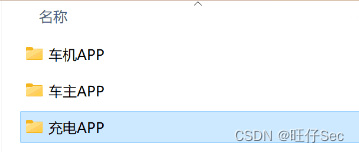

需要比赛资料可联系博主！部分资源如下：

竞赛说明
一、竞赛主题
21世纪以来，随着各项科技迅猛发展，多元化技术革命 创新正在给我们的衣食住行，带来全新的数字人工智能体验， 各行各业都搭乘着技术产业的转型升级，迎来高速发展时期。 “十四五”规划和党的二十大强调了推动战略性新兴产业发展的重要性，战略性新兴产业包括新一代信息技术等九大产业，是引导未来经济社会发展的重要力量。
在数字化时代，移动终端已经渗透到各个行业和生活场 景中，如手机、智能电视、可穿戴设备、车载大屏、医疗设 备等。通过车主手机App、中控大屏移动终端App、智能充电 (家用版App和商用版小程序)实现跨移动多终端的信息共享和交换，构建了一个移动跨平台应用开发生态系统。
二、竞赛内容和时长

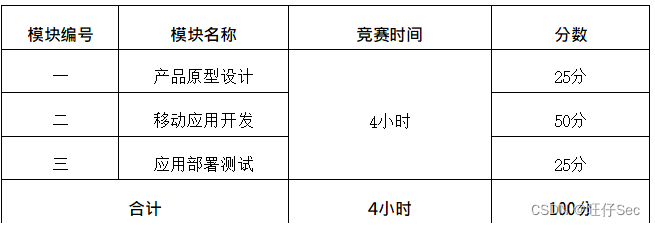

比赛时间为4小时，考核“产品原型设计”“移动应用 开发”和“应用部署测试”三个模块，具体如下表所示：

三、竞赛成果物提交
参赛选手根据分配的账号登录系统，在竞赛结束前分别将模块一、模块二、模块三的成果上传并提交至竞赛服务器。
四、竞赛注意事项
提交、部署的文档、原型、代码等资源内容中不能填写 与选手相关的信息，如赛位号、姓名和院校。如出现上述标 记，本模块成绩按照零分处理。

模块一：产品原型设计

一、模块考核点
模块分值：25分
本模块以产品原型设计为目标，基于移动跨平台应用开 发生态系统，围绕车主手机App、中控大屏移动终端App、智 能充电(家用版App和商用版小程序)，对产品进行理解、分析，编制规范的需求规格说明书，熟练使用UI设计软件进行 产品原型设计，绘制出符合业务逻辑和人体工学的高保真产 品原型图，为后续的产品开发和优化奠定坚实的基础。
二、任务要求
1.使用给定的“需求规格说明书（模板）.docx”和相关软件，进行需求分析文档编制，编制对应业务用例图、流 程图/活动图、时序图和模块概要设计说明。
2.使用原型设计工具（如Photoshop、AdobeXD或AxureRP， 原型设计工具二选一即可）创建“产品原型”项目，并进行高保真原型绘制，使之符合移动应用UI设计规范，同时实现原型界面之间交互功能。
（1）软件原型绘制时，界面文件命名规范，各界面尺 寸如下表：

（2）当内容超出高度区域时，设置滚动区域来显示内容。
（3）画板要对齐，界面版式布局合理、美观，内容完整；同样功能请复用样式，避免一种功能、两种样式的情况。
（4）原型要有交互设计内容，用户体验良好。检查存 在的漏洞，防止出现异常流程和内容状态。
3.竞赛结束前，选手将上述成果物“需求规格说明
书.docx”“产品原型.rp”（或“产品原型.xd”）两个文件添加到“产品原型设计.zip”压缩包内，并提交压缩包文 件。裁判评分以提交内容作为评分依据。
三、竞赛任务
参赛选手根据客户提供的任务需求描述，按照模块一的 任务要求，完成“需求规格说明书.docx”撰写，以及“产品原型.rp”或“产品原型.xd”设计。
任务1：绘制“左转向视频显示”模块界面原型（5分）
【任务说明】
1.在车辆中控大屏开启时，车辆打开左转向时，主屏显 示360度全景App界面，实现360度全景App左转向界面，界面 分为影像和功能区上下两部分。
（1）影像区域占屏幕高度80%，画面分为左右两个部分。画面左侧显示汽车左转向部分，显示车左方视频影像，并在视频前方显示绿色的左转辅助线。画面右侧显示360度全景 时时影像，影像左侧显示设备左摄像头影像、右侧显示右摄像头影像、上部分显示前摄像头影像、下部分显示设备后摄像头影像、中间显示汽车贴图模拟真实效果，摄像头画面方 向统一以汽车贴图为中心的360度全景影像（梯形图像拼接）。
（2）底部功能区占屏幕高度20%。左侧显示二个图标依 次排开为:【专注】、【关闭】。点击【专注】出现上拉列表：前、后、左、右、360度，五个选项点击后影像部分显示对应摄像头画面。
任务2：绘制“仪表盘”和“主屏”媒体播放界面原型
（4分）
【任务说明】
1.实现中控大屏仪表屏媒体播放界面和中控大屏主屏 的媒体播放App界面。
（1）中控大屏仪表屏媒体播放界面，左侧部分显示汽车转数表，右侧部分显示汽车时速表，转数表和时速表均为 圆形，中间显示媒体播放列表，列表项包括歌曲名和歌手。
（2）中控大屏主屏媒体播放界面左侧显示切换栏，包括音乐、发现、我的列表、详细信息和设置，首次进入左侧 为音乐功能，右侧
音乐详细信息。
1）音乐右侧显示音乐列表，列表项包括歌曲名、歌手 和歌曲时间。
2）发现右侧上面显示搜索栏，可以通过搜索栏进行歌曲搜索，输入歌名，点击搜索下面展示歌曲列表项，列表项 包括歌曲名、歌手和歌曲时间。

3）我的列表右侧显示我收藏的音乐列表信息，包括列 表项包括歌曲名、歌手和歌曲时间。
4）详细信息右侧显示歌曲名称、歌手名称、歌曲海报、 音乐进度条和【收藏】按钮。
5）设置右侧显示音量调节进度条，可以左右拉，进行 调节音量。

任务3：绘制“多媒体播放器”模块界面原型（4分）
【任务说明】
在中控大屏主屏中，点击多媒体播放器App，进入主界 面，App主界面和媒体播放界面两部分。
1.主界面用卡片列表展示该设备中所有的视频信息，卡 片上半部分展示该视频的预览图，下半部分显示视频名称和 “上次看到xx分xx秒”信息。
2.点击对应的视频卡片，弹出选择框，可选择【主屏、 副驾屏同时播放】和【仅副驾屏播放】，选择后点击确定， 对应的屏幕会进入视频播放界面，并播放所选择卡片对应的 视频。视频播放器界面默认整屏播放视频，当点击正在播放 的视频时，左上角显示【返回】按钮，点击【返回】则主屏 回到多媒体播放器App主界面。视频播放界面下方显示视频播放器工具栏，工具栏上半部分显示【快进】【快退】【暂 停/继续播放】、【其他视频】按钮，点击【其他视频】按钮可弹出视频列表弹层，以列表的形式展示其他视频，界面 播放工具栏下半部分显示视频的【当前播放时长】、【总时长】、和【视频进度条】。

任务4：绘制“车辆信息”模块界面原型（4分）
【任务说明】
1.车辆通电启动后，在中控大屏主屏中，点击用户中心， 进入车辆信息模块主界面，该模块分为7部分：基本信息、电动机信息、电池信息、车身信息、底盘/转向信息、车轮/ 制动信息、胎压监测，并以卡片的形式呈现。
（1）基本信息：点击【基本信息】进入基本信息界面， 左上角【返回】可跳转车辆信息主界面。以列表形式显示车主姓名、车辆品牌、车架号、制造国、制造厂商、制造年月、整车型号、车辆识别代号（VIN）、最大设计总质量、核载人数、最高车速、百公里加速等12项信息。
（2）电动机信息：点击【电动机信息】进入电动机信息界面，左上角【返回】可跳转车辆信息主界面。以列表形式显示总功率、总扭矩、前电动机最大功率、前电动机最大扭矩、后电动机最大功率、后电动机最大扭矩、纯电续航里程、 电机结构、电机工作原理、电机布局、电机型号、电机峰值功率等12项信息。
（3）电池信息：点击【电池信息】进入电池信息界面， 左上角【返回】可跳转车辆信息主界面。以列表形式显示电 池容量、电池品牌、百公里耗电量、电池冷却方式、电池能 量密度、快充时间、快充电量、动力电池系统额定电压、动 力电池系统额定容量等9项信息。

（4）车身信息：点击【车身信息】进入车身信息界面， 左上角【返回】可跳转车辆信息主界面。以列表形式显示长宽高、轴距、前后轮距、整备质量、行李箱容积等5项信息。
（5）底盘/转向信息：点击【底盘/转向信息】进入底盘/ 转向信息界面，左上角【返回】可跳转车辆信息主界面。以 列表形式显示驱动形式、前悬挂类型、后悬挂类型、转向助 力形式等4项信息。
（6）车轮/制动信息：点击【车轮/制动信息】进入车轮/ 制动信息界面，左上角【返回】可跳转车辆信息主界面。以列表形式显示前后制动器类型、驻车制动类型、前轮胎规格、 后轮胎规格、轮毂材质、备胎规格等6项信息。
（7）胎压监测：点击【胎压监测】进入胎压检测模块界面，分为胎压监测、历史记录两个模块，并以卡片形式呈现。 左上角【返回】可跳转车辆信息主界面。
1）胎压监测：点击【胎压监测】开始监测。检测过程 中屏幕中央会显示缓冲标识并在其下方添加“Loading…” 字样，且不能返回到任何界面。监测结束后，屏幕显示各个 轮胎的胎压数据，数据下方显示【保养建议】和【保存】按 钮，可跳转到“保养建议”的界面；也可保存监测数据，出 现【保存成功】的弹窗并出现在【历史记录】中。
2）警报提醒：当检测到胎压数据异常时，仪表盘的胎压报警灯亮，同时屏幕出现弹窗并显示“XX方轮胎胎压异常， 请及时处理！”的字样，弹窗右下方显示“确定”按钮，点

击按钮关闭弹窗，显示本次监测的数据。
3）历史记录：点击【历史记录】进入界面。左上角【返回】可跳转胎压监测模块界面。以列表形式显示之前已经 保存的监测记录信息，包括监测时间，各个轮胎的气压值， 轮胎状态（正常/异常）以及是否发出警报（是/否）。
4）保养建议：点击【保养建议】进入界面。左上角【返回】可跳转胎压监测模块界面。界面上方显示胎压监测的各个数据。数据下方会显示保养建议。根据各个轮胎的气压值， 会提出针对性的建议。例如：定期检查轮胎气压、定期检查轮胎是否磨损、保持轮胎对齐和平衡、定期清洁轮胎、注意避免碰撞和急刹车等。

任务5：绘制“车辆展示与远程控制”模块界面原型（4
分）
【任务说明】
1.进入车主App首页，界面分为汽车模型、远程控制部
分。

2.首页页面初始化时显示模型加载状态，加载完成后页 面顶部显示车辆当前电量和剩余续航里程，下方显示汽车模 型图片。
3.通过旋转和缩放汽车模型可从各个角度查看车辆的 外观和设计细节，点击汽车模型车门可进行开门和关门。
4.汽车模型下方显示远程控制部分，包括空调开关、风速调节。

任务6：绘制“智能充电商用版小程序-订单”模块界面 原型（4分）
【任务说明】
1.在智能充电商用版小程序中，在首页点击底部菜单
【订单】，进入订单列表页，页面分为三部分，顶部显示页 面标题，标题下方显示订单状态标签，标签下方显示列表项。
（1）订单状态标签，包括进行中、待支付和已完成。
（2）进行中列表项：展示订单编号、开始时间、充电 站名称、充电桩名称、充电桩编号、已充电量、充电时长、 预计剩余时长和结束充电按钮；点击列表项进入订单详情。
（3）待支付列表项：展示订单编号、开始时间、充电 站名称、充电桩名称、充电桩编号、充电量、充电时长、待 支付金额和支付按钮；点击列表项进入订单详情。
（4）已完成列表项：展示订单编号、开始时间、充电 站名称、充电桩名称、充电桩编号、充电量、充电时长和支 付金额；点击列表项进入订单详情。
2.进入订单详情页，详情页顶部显示订单标题，下方展 示订单状态、订单编号、终端信息、充电信息、费用信息和 支付信息；
（1）终端信息：充电站名称、充电桩编号和充电桩名
称。

（2）充电信息包括开始充电时间、结束充电时间、已 充电量、充电时长、车牌号和车辆型号。
（3）费用信息：订单总额、电费、服务费和实付金额。
（4）支付信息：支付金额、支付方式和支付时间。

模块二：移动应用开发

一、模块考核点
模块分值：50分
本模块重点考查选手业务编码能力，基于移动跨平台应 用开发生态系统，编程实现车主App、中控大屏App、智能充 电家用版App和智能充电商用版小程序。
二、任务要求

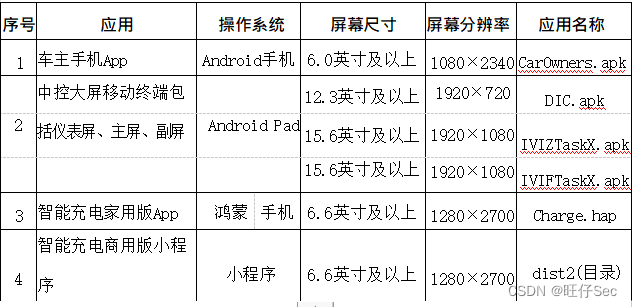

AppUI尺寸自动适配开发电脑中提供的模拟器UI（手机 和Pad）、命名规范、应用名称（发布版本）和界面尺寸如 下表：

竞赛结束前，选手将上述成果物添加到“移动应用开 发.zip”压缩包并提交。
三、竞赛任务
参赛选手根据客户提供的任务描述，按照模块二的任务 要求，完成移动跨平台应用开发生态系统各任务功能开发。

任务1：中控大屏-360度全景功能-倒车（7分）
【任务说明】
1.车辆中控大屏开启，车辆挂入R挡时，中控大屏主屏显示360度全景App页面，页面分为影像和功能区上下两部分。
（1）影像区域占屏幕高度80%，画面分为左右两个部分。画面左侧显示汽车倒车影像部分，实时获取后方视频流， 并在车后方视频上绘制一个绿色长方形的倒车辅助线。画面右侧显示360度全景实时影像，影像左侧显示设备左摄像头影像、右侧显示设备右摄像头影像、上部分显示设备前摄像头影像、下部分显示设备后摄像头影像、中间显示汽车贴图模拟真实效果，摄像头画面方向统一为以汽车贴图为中心的360度全景影像（梯形图像拼接）。
（2）底部功能区占屏幕高度10%。三个图标依次排开
为：【专注】【关闭】【标定】。点击【标定】按钮出现上拉列表显示【去畸】【摄像头列表】，首次进入【去畸】按钮不可点击，点击【摄像头列表】项打开展示所有可用的摄像头列表，点击列表项显示对应摄像头画面，在摄像头前放置黑白圆点标定板，在适当距离移动标定板，当达到可识别位置，摄像头画面对标定板黑点进行彩色连线，此时点击屏幕进行案例保存，然后再次移动标定板进行案例保存，保持7个案例后可点击【去畸】按钮，点击【去畸】按钮进行鱼眼摄像头去畸。点击【专注】出现上拉列表：前、后、左、右、360度。点击五个选项，影像部分显示对应摄像头画面。 点击【关闭】退出App。

任务2：中控大屏-媒体播放（7分）
【任务说明】
中控大屏开启时，在中控大屏仪表屏中选择媒体进行切 换和播放。
1.中控大屏仪表屏幕中间显示媒体组件，组件内上方显 示正在播放的媒体信息例如“歌曲名称”“音视频名称”信 息栏“音量显示”。信息栏下方显示播放控制按钮，“播放
/暂停”“上一曲下一曲”“音量滑块”“静音”。在操控设备中点击“播放/暂停”，仪表屏中的按钮随之切换“播 放/暂停”状态；点击操控设备中的“上一曲下一曲”按钮， 仪表屏可切换正在播放媒体信息；点击操控设备中的“静音” 按钮，仪表屏幕“音量显示”调节到静音模式。
2.中控大屏主屏中显示当前播放的歌曲名称、歌曲进度和歌词，显示“播放/暂停”“上一曲下一曲”“音量滑块” “静音”按钮，点击各自按钮可对当前播放的歌曲进行操作。
3.中控大屏的主屏和仪表屏，同步播放同一首歌曲，同 步音量，并同一音源输出。

任务3：中控大屏-天气显示（7分）
【任务说明】
在中控大屏主屏中点击【天气】，进入天气App，显示 如下：
1.中控大屏主屏中显示：当前城市名，当前天气（晴天、 多云、雨天、雪天等），最高温度和最低温度；中部展示湿

度：显示当前湿度，例如“湿度：65%”；底部显示风速： 显示当前风速，例如“风速：5km/h”；城市列表：可根据城市列表选择城市，切换成所选城市的天气数据，并且切换 数据时，中控大屏副屏的显示数据也会切换成对应程序的天 气数据，实现多屏同显和异显。
2.当中控大屏主屏点击城市列表选择城市，选中城市的 城市名、当前天气、最高温度、最低温度、湿度、风速，同 时在中控大屏仪表屏中同步显示该内容，实现多屏同显和异 显。

任务4：中控大屏-空调（7分）
【任务说明】
1.车辆中控大屏开启时，点击中控大屏主屏空调App图标，进入空调控制页面，中控大屏主屏页面中间位置显示车内温度。在中控大屏副屏页面显示OFF按钮、上下箭头按钮、 外循环按钮、内循环按钮，分别代表空调开关、自动空调温度调节按钮、空气循环方式按钮。
2.温度调节通过Can发送指令到温控设备，从而控制温 控设备转速，并可体感。点击OFF按钮空调系统关闭，温控 设备停止运行，页面中央位置提示空调系统已关闭2秒后返 回中控首页。
3.点击外循环/内循环按钮，温度显示隐藏。显示前后 排座椅模型空气动画循环方式。2秒后模型隐藏车内温度显 示。

任务5：车主手机（6分）
【任务说明】
1.进入车主手机App首页，页面分为3D汽车模型、远程 控制部分。
2.首页页面初始化时显示模型加载状态，加载完成后页 面顶部显示车辆当前电量和剩余续航里程，下方显示3D汽车 模型。
3.通过旋转和缩放汽车模型可从各个角度查看车辆的 外观和设计细节。
点击汽车模型车门可以对3D汽车模型进行开门和关门 操作。

任务6：智能充电商用版小程序-订单（5分）
【任务说明】
1.进入智能充电商用版小程序，在首页点击底部菜单
【订单】，进入订单列表页，页面分为三部分，顶部显示页面标题，标题下方显示订单状态标签，标签下方显示列表项。
（1）订单状态标签，包括进行中、待支付和已完成。
（2）进行中列表项：展示订单编号、开始时间、充电站名称、充电桩名称、充电桩编号、已充电量、充电时长、 预计剩余时长和结束充电按钮；点击列表项进入订单详情。
（3）待支付列表项：展示订单编号、开始时间、充电站名称、充电桩名称、充电桩编号、充电量、充电时长、待 支付金额和支付按钮；点击列表项进入订单详情。

（4）已完成列表项：展示订单编号、开始时间、充电站名称、充电桩名称、充电桩编号、充电量、充电时长和支 付金额；点击列表项进入订单详情。
2.进入订单详情页，详情页顶部显示订单标题，下方展 示订单状态、订单编号、终端信息、充电信息、费用信息和 支付信息；
（1）终端信息：充电站名称、充电桩编号和充电桩名
称。
（2）充电信息包括开始充电时间、结束充电时间、已
充电量、充电时长、车牌号和车辆型号。
（3）费用信息：订单总额、电费、服务费和实付金额。
（4）支付信息：支付金额、支付方式和支付时间。
任务7：中控大屏-应用市场（5分）
【任务说明】
1.在中控大屏主屏中点击应用市场，进入应用市场页面， 页面包括推荐App内容，搜索菜单、更新菜单。
2.App推荐卡片，卡片内容为App图标、背景、名称、介绍、【下载】按钮，点击【下载】按钮进行App下载安装。卡片下方展示专题列表，专题列表为本周热门App列表，列表包括App名称、App缩略图、下载次数、【下载】按钮，点击【下载】按钮可下载对应App（管理服务端可进行App上传， 推荐状态的修改等功能）。
3.点击搜索菜单，跳转至搜索页面，在搜索页面输入应

用名称，点击【搜索】按钮可模糊查询应用列表。
4.点击更新菜单，展示所有可更新的App列表，点击更 新按钮可进行更新。

任务8：数据分析（6分）
【任务说明】
在车主手机App主页面上，点击底部导航栏“数据分析”，进入数据分析页面。
1.柱状图：请分析2023年上半年使用充电桩的充电次数、 充电量和花费，按照月耗电比例进行分析，横坐标为月份， 每组纵坐标为充电次数、充电量和花费。
2.折线图：请分析统计2023年3月、5月每百公里耗电量， 按照每月耗电量和行驶公里数统计，横坐标为月份，每组折线点显示耗电量、行驶里程和平均百公里耗电量。

模块三：应用部署测试

一、模块考核点
模块分值：25分

本模块重点考查选手应用系统测试能力，基于移动跨平台 应用开发生态系统，围绕车主App、中控大屏App、智能充电 家用版App和智能充电商用版小程序，进行应用系统部署、 测试用例编写、功能测试、API自动化测试以及文档编写。
二、任务要求
1.部署移动跨平台应用开发生态系统待测应用。
2.根据“移动跨平台应用开发生态系统车主手机功能范 围.pdf”，撰写测试用例文档，并进行功能测试，将功能缺 陷提交缺陷文档中。
3.利用Postman工具进行API接❑测试，并导出Api.json脚 本。
4.根据“移动跨平台应用开发生态系统车主手机功能范 围.pdf”，撰写产品操作手册文档。
5.竞赛结束前，选手将上述成果物测试用例.xlsx、缺陷 分析.docx、Api.json、产品操作手册.docx添加到“应用部 署测试.zip”压缩包内，并提交压缩包文件。
三、竞赛任务
任务1：应用功能测试（10分）
根据“移动跨平台应用开发生态系统车主手机功能范

围.pdf”中描述的功能范围，撰写测试用例文档（具体测试用例数量如表1所示，测试用例格式如表2所示）并进行全范围功能测查，找出特定的10个Bug，根据找出的Bug进行缺陷分析，分析Bug出现的原因，将Bug填写到“缺陷分析.docx” 中，缺陷分析填写样例如表3所示。

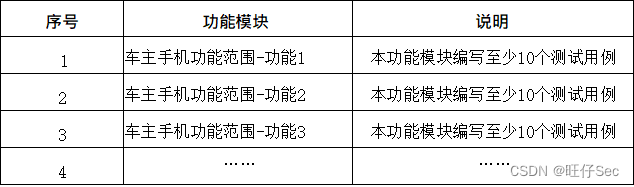

表1 功能模块说明

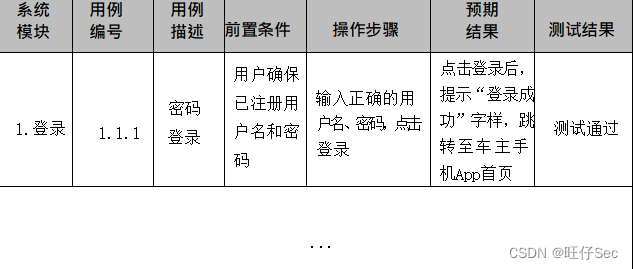

表2 功能测试填写样例表

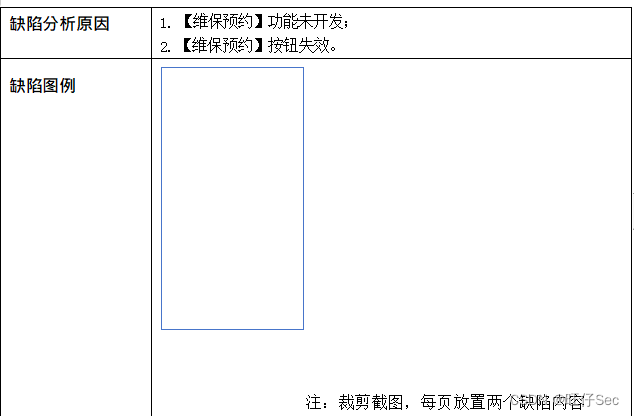

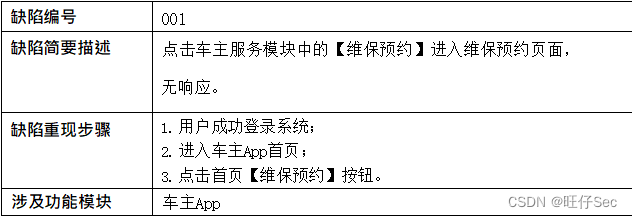

表3 缺陷分析填写样例表


任务2：API接口测试（10分）
利用Postman测试工具，根据移动跨平台应用开发生态系统API文档，进行自动化API接口测试，并导出Api.json文 件。
任务3：撰写产品操作手册（5分）
对移动跨平台应用开发生态系统车主手机功能进行梳理分析，利用产品操作手册（模板）.docx文件编写产品操 作手册，具体规范如下描述：
第一部分：编写待测App的产品定位中心叙述，罗列核 心功能点名称与运行待测App的运行基础环境。
第二部分：编写上述功能点的指导说明，准确叙述用户 操作行为，将功能变得具体化、形象化，便于读者理解具体 内容，增强说服力。
第三部分：编写需要指出使用待测App的常规注意事项 进行说明，提示用户规避使用不规范操作等。
