2024年河北省职业院校技能大赛网络系统管理赛项网络构建

文章目录

- 2024年河北省职业院校技能大赛网络系统管理赛项网络构建

任务描述
CII集团公司业务不断发展壮大，为适应IT行业技术飞速发展，满足公司业务发展需要，集团公司决定建设广州总部、吉林分部的信息化网络。你做为火星公司网络工程师前往CII集团完成网络规划与建设任务。

任务清单

（一）基础配置

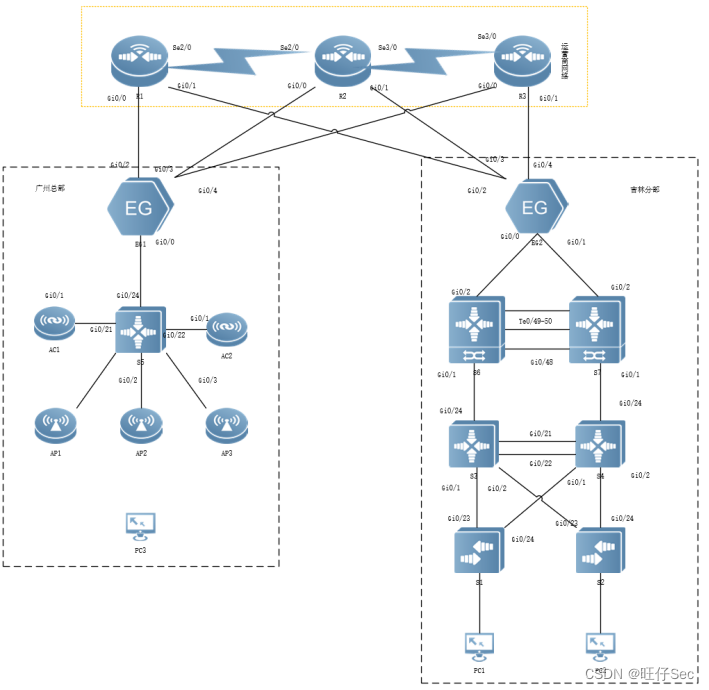

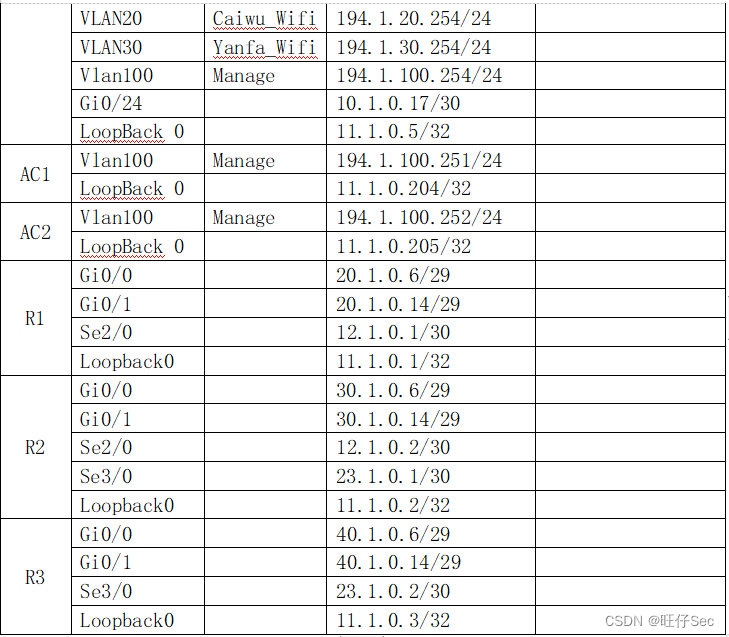

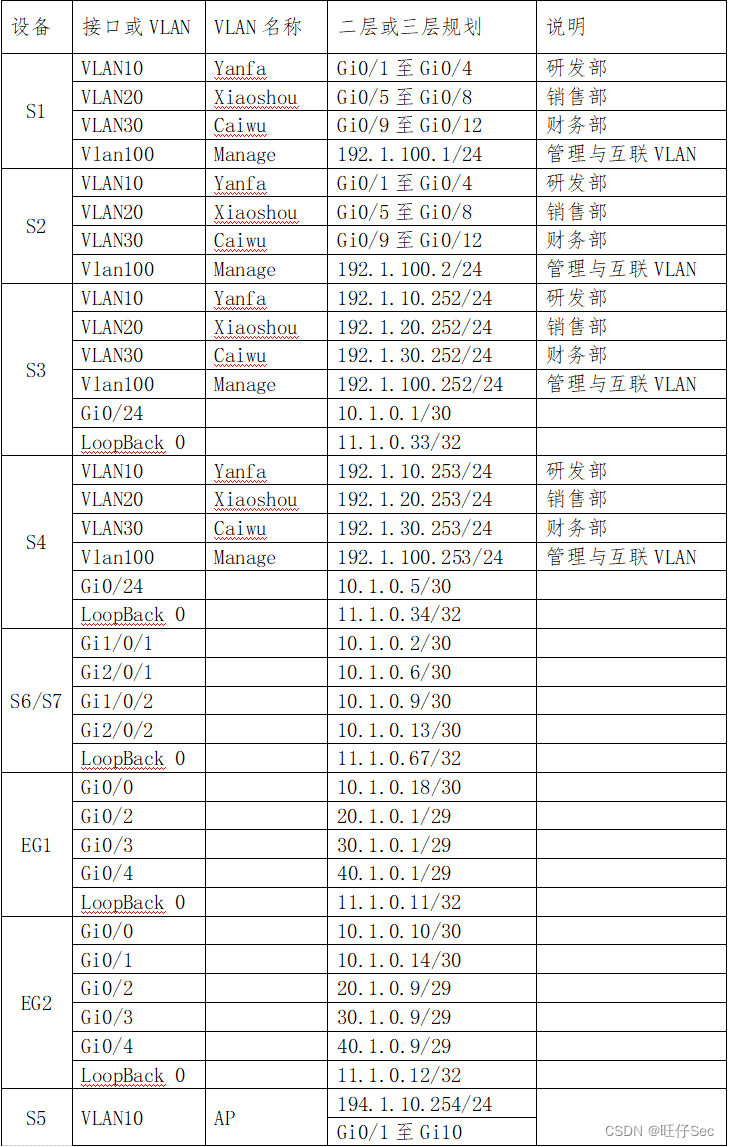

1.根据附录1、附录2，配置设备接口信息。
2.所有交换机和无线控制器开启SSH服务，用户名密码分别为admin、admin1234；密码为明文类型,特权密码为admin。
3.交换机配置SNMP功能，向主机172.16.0.254发送Trap消息版本采用V2C，读写的Community为“Test”，只读的Community为“public”，开启Trap消息。

（二）有线网络配置

1.在全网Trunk链路上做VLAN修剪。
2.为隔离部分终端用户间的二层互访，在交换机S1/S2的Gi0/5-Gi0/16端口启用端口保护。
3.要求在吉林分部接入设备S1/S2进行防环处理。具体要求如下：终端接口开启BPDU防护不能接收 BPDU报文；终端接口下开启 RLDP防止环路，检测到环路后处理方式为 Shutdown-Port；连接终端的所有端口配置为边缘端口；如果端口被 BPDU Guard检测进入 Err-Disabled状态，再过 300 秒后会自动恢复（基于接口部署策略），重新检测是否有环路。
4.在交换机S3、S4上配置DHCP中继，对VLAN10内的用户进行中继，使得本部PC1用户使用DHCP Relay方式获取IP地址。具体要求如下：DHCP服务器搭建于VSU上，地址池命名为Pool_VLAN10，DHCP对外服务使用loopback 0地址；为了防御动态环境局域网伪DHCP服务欺骗，在S1、S2交换机部署DHCP Snooping功能。
5.为了防止伪 IP 源地址攻击，导致出口路由器会话占满，要求S1交换机部署端口安全，接口Gi0/1只允许PC1通过。
6.在吉林分部交换机S1、S2、S3、S4上配置MSTP防止二层环路；要求所有数据流经过S4转发，S4失效时经过S3转发。所配置的参数要求如下：region-name为test；revision版本为1；S3作为实例中的从根， S4作为实例中的主根；主根优先级为4096，从根优先级为8192；在S3和S4上配置VRRP，实现主机的网关冗余，所配置的参数要求如表1；S3、S4各VRRP组中高优先级设置为150，低优先级设置为120。

表1 S3和S4的VRRP参数表

*VLAN*	*VRRP备份组**号（**VRID）*	*VRRP虚拟IP*
VLAN10	10	192.1.10.254
VLAN20	20	192.1.20.254
VLAN30	30	192.1.30.254
VLAN100(交换机间)	100	192.1.100.254

7.S6和S7间部署虚拟化，其中S7为主，S6为备；规划S6和S7间的Gi0/48端口作为双主机检测链路，配置基于BFD的双主机检；主设备：Domain id：1,switch id:2,priority 150, description: S6000-2;备设备：Domain id：1,switch id:1,priority 120, description: S6000-1。
8.广州总部与吉林分部内网均使用OSPF协议组网，访问互联网均使用默认路由。具体要求如下：总部S5、AC1、AC2、EG1间运行OSPF，进程号为10；吉林分部EG2、S3、S4、S6/S7间运行OSPF，进程号为10；要求业务网段中不出现协议报文；要求所有路由协议都发布具体网段；为了管理方便，需要发布Loopback地址;优化OSPF相关配置，以尽量加快OSPF收敛；重发布路由进OSPF中使用类型1。
9.吉林分部部署IPV6网络实现内网IPV6终端通过无状态自动从网关处获取地址；
10.在S3和S4上配置VRRP for IPv6，实现主机的IPv6网关冗余;VRRP与MSTP的主备状态与IPV4网络一致；IPV6地址规划如下表2：

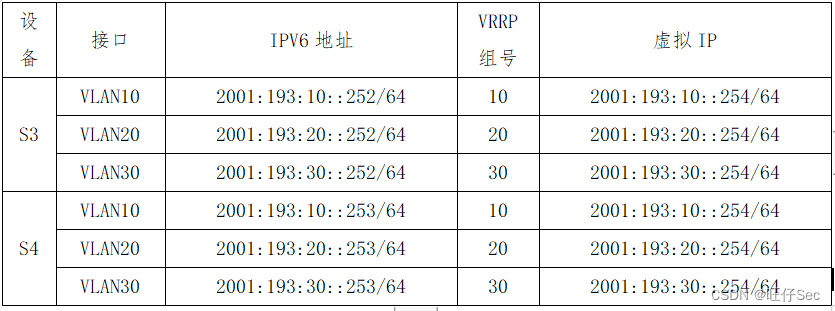

表2 IPV6地址规划表

在这里插入图片描述
11.由于公司在吉林设有分部。为总部及分部之间互联互通，申请运营商专线业务。针对运营商组网部署要求如下：R1、R2、R3直连接口封装PPP协议，部署IGP中OSPF动态路由进程号为20，实现直连网段互联互通。
12.R1、R2、R3间部署BGP联盟,联盟AS号为100, 使用Loopback接口建立Peer;R1与R2的成员AS号为64512，R3的成员AS号为64523。
13.运营商R1、R2、R3各自通告EG1、EG2的直连网段到BGP中，以汇总B段静态路由的方式进行发布，当运营商路由器与EG直连链路断开时，可通过其他路由器与EG互通。
14.考虑到数据分流及负载均衡的目的，具体要求如下：可通过修改OSPF 路由COST达到分流的目的，且其值必须为5或10；吉林分部有线IPV4用户与互联网互通主路径规划为：S4-S7-EG2;主链路故障时可无缝切换到备用链路上。

（三）无线网络配置

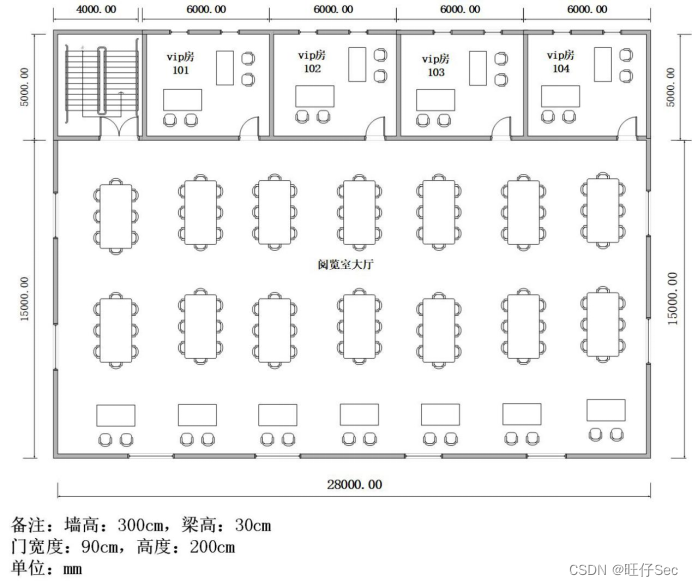

CII集团公司拟投入9.5万元（网络设备采购部分），项目要求重点覆盖楼层、走廊和办公室。平面布局如图1所示。
在这里插入图片描述

图1 平面布局图

1.绘制AP点位图（包括：AP型号、编号、信道等信息，其中信道采用2.4G的1、6、11三个信道进行规划）。
2.使用无线地勘软件，输出AP点位图的2.4G频道的信号仿真热图（仿真信号强度要求大于-65db）。
3.根据表3无线产品价格表，制定该无线网络工程项目设备的预算表。

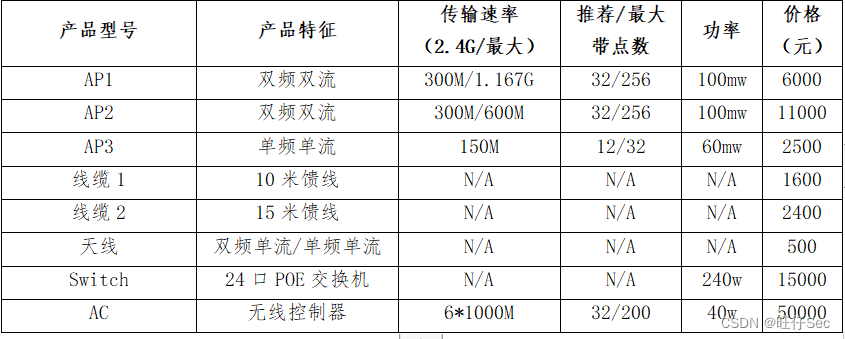

表3 无线产品价格表

在这里插入图片描述
4.使用S5作为广州总部无线用户和无线AP的DHCP 服务器。
5.创建财务部内网 SSID 为 test-CW_XX(XX现场提供)，WLAN ID 为1；创建研发部内网 SSID 为 test-YF_XX(XX现场提供)，WLAN ID 为2。
6.AP-Group为ZB，内网无线用户关联SSID后可自动获取地址。
7.本部AC1为主用，AC2为备用。AP与AC1、AC2均建立隧道，当AP与AC1失去连接时能无缝切换至AC2并提供服务。
8.研发部用户接入无线网络时需要采用WPA2加密方式，加密密码为XX(现场提供)；
9.启用白名单校验，仅放通PC2无线终端。
10.要求内网无线网络均启用集中转发模式。
11.为了保障本部每个用户的无线体验，针对WLAN ID 1下的每个用户的下行平均速率为 800KB/s ，突发速率为1600KB/s。
12.配置AP3最大带点人数为30人。
13.通过时间调度，要求每周一至周五的21:00至23:30期间关闭研发部无线服务。
14.设置AP2最小接入信号强度为-65dBm。
15.关闭低速率（11b/g 1M、2M、5M，11a 6M、9M）应用接入。

（四）出口网络配置

1.出口网关及出口路由器上进行NAT配置实现总部与分部的所有用户(ACL 110)均可访问互联网，通过NAPT方式将内网用户IP地址转换到互联网接口上。
2.广州总部EG1针对访问外网WEB流量限速每IP 1000Kbps，内网WEB总流量不超过50Mbps（策略名称WEB）。
3.广州总部EG1基于网站访问、邮件收发、IM聊天、论坛发帖、搜索引擎多应用启用审计功能。
4.广州总部EG1周一到周五工作时间09：00-17:00（命名为work）阻断并审计P2P应用软件使用（策略名称P2P）。
5.为了实现总部与分部互访数据的安全性，要求使用IPSec对总部到分部的数据流进行加密ACL（编号为101）。为此规划如下：要求使用动态隧道主模式，预共享密码为 test，加密认证方式为 ESP-3DES、ESP-MD5-HMAC，DH使用组2;总分机构间数据通信及加密通过运营商R1联通节点作为中转设备；总部无线IPV4用户与分部IPV4用户互通主路径规划为：AC1-S5-EG1-EG2-S7-S4-S1/S2(EG1/EG2间运行VPN隧道)。
6.本部与分部用户数据流匹配EG内置联通、电信与教育地址库，实现访问联通资源走联通线路，访问电信资源走电信线路，访问教育网资源走教育网线路。
6.除联通、电信、教育资源之外默认所有数据流在三条线路间进行负载转发。
