2024 年全国职业院校技能大赛高职组 移动应用设计与开发赛项竞赛试题（02 卷）

需要比赛资源资料可联系我咨询！

竞赛说明
一、竞赛主题
21 世纪以来，随着各项科技迅猛发展，多元化技术革命创新正在给我们的衣食住行，带来全新的数字人工智能体验，各行各业都搭乘着技术产业的转型升级，迎来高速发展时期。“十四五”规划和党的二十大强调了推动战略性新兴产业发展的重要性，战略性新兴产业包括新一代信息技术等九大产业，是引导未来经济社会发展的重要力量。
在数字化时代，移动终端已经渗透到各个行业和生活场景中，如手机、智能电视、可穿戴设备、车载大屏、医疗设备等。通过车主手机 App、中控大屏移动终端 App、智能充电(家用版 App 和商用版小程序)实现跨移动多终端的信息共享和交换，构建了一个移动跨平台应用开发生态系统。
二、竞赛内容和时长

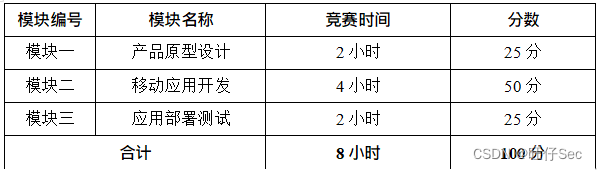

比赛时间为 8 小时，考核“产品原型设计”“移动应用开发”和“应用部署测试”三个模块，具体如下表所示：

三、竞赛成果物提交
参赛选手根据分配的账号登录系统，在竞赛结束前分别将模块一、

模块二、模块三的成果物上传并提交至竞赛服务器。四、竞赛注意事项
提交、部署的文档、原型、代码等资源内容中不能填写与选手相
关的信息，如工位号、姓名和院校等。如出现上述标记，本模块成绩按照零分处理。

模块一 产品原型设计

一、模块考核点
模块时长：2 小时模块分值：25 分
本模块以产品原型设计为目标，基于移动跨平台应用开发生态系统，围绕车主手机 App、中控大屏移动终端 App、智能充电(家用版 App 和商用版小程序)，对产品进行理解、分析，编制规范的需求规格说明书，熟练使用 UI 设计软件进行产品原型设计，绘制出符合业务逻辑和人体工学的高保真产品原型图，为后续的产品开发和优化奠定坚实的基础。
二、任务要求
1.使用给定的“需求规格说明书（模板）.docx”和相关软件，进行需求分析文档编制，编制对应业务用例图、流程图/活动图、时序图和模块概要设计说明。
2.使用原型设计工具（如 Photoshop、Adobe XD 或Axure RP，原型设计工具二选一即可）创建“产品原型”项目，并进行高保真原型绘制，使之符合移动应用 UI 设计规范，同时实现原型界面之间交互功能。

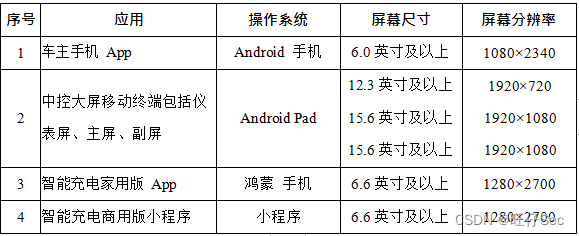

（1）软件原型绘制时，界面文件命名规范，各界面尺寸如下表：

（2）当内容超出高度区域时，设置滚动区域来显示内容。
（3）画板要对齐，界面版式布局合理、美观，内容完整；同样功能请复用样式，避免一种功能、两种样式的情况。
（4）原型要有交互设计内容，用户体验良好。检查存在的漏洞，防止出现异常流程和内容状态。
3.本模块竞赛结束前，选手将上述成果物“需求规格说明书.docx” “产品原型.rp”（或“产品原型.xd” ）两个文件添加到“产品原型设计.zip”压缩包内，并提交压缩包文件。裁判评分以提交内容作为评分依据。
三、竞赛任务
参赛选手根据客户提供的任务需求描述，按照模块一的任务要求，完成“需求规格说明书.docx”撰写，以及“产品原型.rp”或“产品 原型.xd”设计。

任务 1：绘制“右转向视频显示”模块界面原型（5 分）
【任务说明】
1.车辆中控大屏开启，车辆打开右转向时，主屏显示 360 度全景 App 界面，实现 360 度全景右转向 App 界面，界面分为影像和功能区上下两部分。
（1）影像区域占屏幕高度 80%，画面分为左右两个部分。画面左侧显示汽车右转向部分，显示车右方视频影像，并在视频前方显示绿色的右转辅助线。画面右侧显示 360 度全景实时影像，影像左侧显示设备左摄像头影像、右侧显示设备右摄像头影像、上部分显示设备前摄像头影像、下部分显示设备后摄像头影像、中间显示汽车贴图模拟真实效果，摄像头画面方向统一为以汽车贴图为中心的 360 度全景影像（梯形图像拼接）。
（2）底部功能区占屏幕高度 20%。左侧显示两个图标，依次排开为【专注】【关闭】。点击【专注】出现上拉列表：前、后、左、右、 360 度。点击五个选项，影像部分显示对应摄像头画面。

任务 2：绘制“仪表盘”和“主屏”车辆信息界面原型（4 分）
【任务说明】
1.实现中控大屏仪表屏的车辆信息界面和中控大屏主屏的车辆信息App 界面。
（1）中控大屏仪表屏车辆信息界面：左侧部分显示汽车转数表；右侧部分显示汽车时速表，转数表和时速表均为圆形；中间显示车辆信息，包括电池电量、总公里数、平均车数和平均耗电量。
（2）中控大屏主屏车辆信息 App 界面：该模块分为基本信息、电动机信息、电池信息、车身信息、底盘/转向信息、车轮/制动信息、胎压监测 7 个部分，以卡片的形式呈现。
1）基本信息：点击【基本信息】进入基本信息界面，左上角
【返回】可跳转车辆信息主界面。以列表形式显示车主姓名、车辆品牌、车架号、制造国、制造厂商、制造年月、整车型号、车辆识别代号（VIN）、最大设计总质量、核载人数、最高车速、百公里加速。
2）电动机信息：点击【电动机信息】进入电动机信息界面，左上角【返回】可跳转车辆信息主界面。以列表形式显示总功率、总扭矩、前电动机最大功率、前电动机最大扭矩、后电动机最大功率、后电动机最大扭矩、纯电续航里程、电机结构、电机工作原理、电机布局、电机型号、电机峰值功率。
3）电池信息：点击【电池信息】进入电池信息界面，左上角
【返回】可跳转车辆信息主界面。以列表形式显示电池容量、电池品牌、百公里耗电量、电池冷却方式、电池能量密度、快充时间、快充电量、动力电池系统额定电压、动力电池系统额定容量。
4）车身信息：点击【车身信息】进入车身信息界面，左上角【返回】可跳转车辆信息主界面。以列表形式显示长宽高、轴距、前后轮距、整备质量、行李箱容积。
5）底盘/转向信息：点击【底盘/转向信息】进入底盘/转向信息界面，左上角【返回】可跳转车辆信息主界面。以列表形式显示驱动形式、前悬挂类型、后悬挂类型、转向助力形式。
6）车轮/制动信息：点击【车轮/制动信息】进入车轮/制动信息界面，左上角【返回】可跳转车辆信息主界面。以列表形式显示前后制动器类型、驻车制动类型、前轮胎规格、后轮胎规格、轮毂材质、备胎规格。
7）胎压监测：点击【胎压监测】进入胎压检测模块界面，分为胎压监测、历史记录两个模块，并以卡片形式呈现。左上角【返回】可跳转车辆信息主界面。

任务 3：绘制“多媒体播放器”模块界面原型（4 分）
【任务说明】
在中控大屏主屏中，点击多媒体播放器 App，进入主界面，App主界面和媒体播放界面两部分。
1.主界面用卡片列表展示该设备中所有的视频信息，卡片上半部分展示该视频的预览图 ，下半部分显示视频名称和“上次看到 xx 分 xx 秒”信息。
2.点击对应的视频卡片，弹出选择框，可选择【主屏、副屏同时播放】和【仅副屏播放】，选择后点击确定，对应的屏幕会进入视频播放界面，并播放所选择卡片对应的视频。视频播放器界面默认整屏播放视频，当点 击正在播放的视频时，左上角显示【返回】按钮，点击【返回】则主屏回到多媒体播放器 App 主界面。视频播放界面下方显示视频播放器工具栏，工具栏上半部分显示【快进】【快退】【暂停/继续播放】【其他视频】按钮，点击【其他视频】按钮可弹出视频列表弹层，以列表的形式展示其他视频，界面播放工具栏下半部分显示视频的【当前播放时长】、【总时长】、和【视频进度条】。

任务 4：绘制“天气”模块界面原型（4 分）
【任务说明】
1.进入中控大屏，打开天气 App，进入天气 App 主页面，该主页面分为两部分，分别为主屏显示部分和副屏显示部分。
2.主屏显示：
（1）顶部展示：当前城市名称，当前天气（晴天、多云、雨天、雪天等），最高温度和最低温度。
（2）中部显示：当前湿度（例如“湿度：65%” ）。
（3）底部显示：当前风速（例如“风速：5 km/h” ）。
（4）城市列表：可根据城市列表选择城市，切换成所选城市的天气数据页面，并且副屏的显示的数据也会切换成对应城市的天气数据。
3.副屏显示：
（1）顶部显示：未来七天的日期。
（2）中部显示：未来七天的最高温度和最低温度（例如：“15℃

• 25℃” ）。
  （3）底部天气状况：显示未来几天的天气情况，如“晴天”“多云” “雨天”等，并使用相应的图标来表示天气状况。

任务 5：绘制“一键启动”模块界面原型（4 分）
【任务说明】
1.进入车主 App，点击底部菜单【爱车】按钮，进入远程控制界面。页面分为四部分，顶部显示“我的爱车”标签，标签下方显示车辆信息，车辆信息下方显示字体图标与文字上下组合功能按钮，底部显示菜单并位置固定。
（1）车辆信息：包括车辆 3D 模型、剩余里程、剩余电量。

（2）车辆 3D 模型：通过旋转和缩放汽车模型可从各个角度查看车辆的外观和设计细节。

（3）中部功能按钮：包括车锁、车窗、后备厢、闪灯鸣笛、闪灯。

（4）底部菜单：包括首页、爱车和我的，点击菜单，进入对应的页面。

2.当点击车锁按钮时，车辆中控开始通电，屏幕正常点亮。此时车锁图标发生改变，显示文字“已开锁”，车锁开启完成。

任务 6：绘制“智能充电家用版App-充电功能”模块界面原型（4
分）
【任务说明】
1.家用充电 App 首页，页面分为四部分，顶部显示首页标签，标签下方显示用户车辆信息，车辆信息下方显示功能按钮，底部显示菜单并位置固定在页面底部。
（1）用户车辆信息：包括车辆 3D 模型、车牌、品牌、型号和剩余里程。
（2）车辆 3D 模型：通过旋转和缩放汽车模型可从各个角度查看车辆的外观和设计细节。
（3）中部功能按钮：包括添加充电桩、添加车辆和一键充电。
（4）底部菜单：包括首页、订单和个人中心，点击菜单，进入对应的页面。
当车辆停稳熄火并处于 P 档，将充电桩上的充电枪插入汽车充电口后，在车辆信息和功能按钮之间显示，车辆充电状态（待充电）、充电桩名称、电池电量和开始充电按钮。 点击开始充电按钮，启动充电，车辆充电状态变为充电中、电池充电动态进度（动画效果展示）、电池电量、充电功率、充电电量、预计剩余时间和停止充电按钮。

模块二 移动应用开发

一、模块考核点
模块时长：4 小时模块分值：50 分
本模块重点考查选手业务编码能力，基于移动跨平台应用开发生态系统，编程实现车主 App、中控大屏 App、智能充电家用版 App和智能充电商用版小程序。
二、任务要求

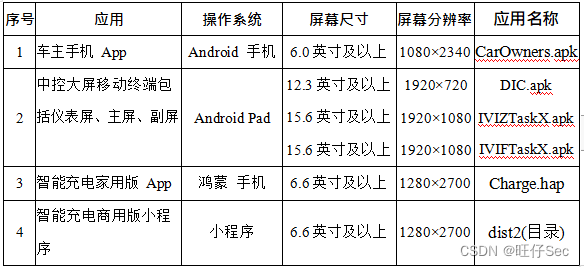

App UI 尺寸自动适配开发电脑中提供的模拟器 UI（手机和 Pad）、命名规范、应用名称（发布版本）和界面尺寸如下表：

本模块竞赛结束前，选手将上述成果物添加到“移动应用开发.zip”压缩包并提交。
三、竞赛任务
参赛选手根据客户提供的任务描述，按照模块二的任务要求，完成移动跨平台应用开发生态系统各任务功能开发。

任务 1：中控大屏-360 度全景功能-左转向（7 分）
【任务说明】
1.车辆中控大屏开启时，当调试设备点击左转向，中控大屏主屏显示 360 度全景 App 页面，页面分为影像和功能区上下两部分。
（1）影像区域占屏幕高度 80%，画面分为左右两个部分。画面左侧显示汽车左侧摄像头，实时获取左侧摄像头视频流。画面右侧显示 360 度全景实时影像，影像左侧显示设备左摄像头影像、右侧显示设备右摄像头影像、上部分显示设备前摄像头影像、下部分显示设备后摄像头影像、中间显示汽车贴图模拟真实效果，摄像头画面方向统一为以汽车贴图为中心的 360 度全景影像（梯形图像拼接）。
（2）底部功能区占屏幕高度 10%。两个图标依次排开为【专注】
【关闭】。点击【专注】出现上拉列表：前、后、左、右、360 度。点击五个选项，影像部分显示对应摄像头画面。点击【关闭】退出 App。
2.车辆切换其他档位后，360 度全景 App 自动退出。
3.仪表盘上实时显示汽车档位标识。任务 2：中控大屏-车辆信息（7 分）
【任务说明】
车辆中控大屏开启时，在中控大屏主屏中点击车辆信息，进入车辆信息App:
1.中控大屏仪表屏中间同步显示车辆信息组件，组件为卡片式轮播图，自动切换卡片。卡片内容为“车辆保养信息”，车辆保养信息

包括车辆当前行驶公里数、车辆图片、车辆距离下次保养剩余公里数，车辆电池状态。电池状态包括：剩余电量、健康状态（最大容量百分比，当大于 75%时显示健康，当小于 75%时显示不健康）。
2.在中控大屏主屏中点击车辆保养信息，显示信息与仪表内容一致。
任务 3：中控大屏-媒体播放器（7 分）
【任务说明】
在中控大屏主屏中，点击媒体播放器 App，进入媒体播放器 App
主页面，App 分为主页面和媒体播放页面两部分。
1.主页面用卡片列表展示该设备中所有的视频信息，卡片上半部分展示该视频的预览图，下半部分显示视频名称和“上次看到 xx 分 xx 秒”信息。
2.点击对应的视频卡片，弹出选择框，可选择【主屏、副屏同时播放】和【仅副屏播放】，选择后点击确定，对应的屏幕会进入视频播放页面，并播放所选择卡片对应的视频。若选择【仅副屏播放】，中控大屏主屏可以退出【媒体播放器】App 进行其他操作，中控大屏副屏则继续播放视频，不受影响，视频播放器页面默认整屏播放视频，当点击正在播放的视频时，左上角显示【返回】按钮，点击【返回】则主屏回到影视娱乐 App 主页面。视频播放页面下方显示视频播放器工具栏，工具栏上半部分显示【快进】【快退】【暂停/继续播放】
【其他视频】按钮，点击【其他视频】按钮可弹出视频列表弹层，以 列表的形式展示其他视频，点击列表项可切换至对应的视频进行播放，

页面播放工具栏下半部分显示视频的【当前播放时长】【总时长】和
【视频进度条】，可拖动视频进度条调整当前视频播放进度。任务 4：中控大屏-分屏天气显示（7 分）
【任务说明】
1.在中控大屏主屏中点击【天气】，进入天气 App 主页面，该主页面分为两部分，分别为主屏显示部分和副屏显示部分。
2.主屏显示：
●顶部依次展示：当前城市名，当前天气（晴天、多云、雨天、雪天等），最高温度和最低温度
●中部展示湿度：显示当前湿度（例如“湿度：65%” ）。
●底部显示风速：显示当前风速（例如“风速：5 km/h” ）。
●城市列表：可根据城市列表选择城市，切换成所选城市的天气数据，并且切换数据时，副屏的显示的数据也会切换成对应程序的天气数据。
3.副屏显示：
●顶部显示未来七天的日期：显示未来七天的日期。
●中部显示温度范围：显示未来几天的最高温度和最低温度（例如“15°C - 25°C”）。
●底部天气状况：显示未来几天的天气情况，如“晴天”“多云” “雨天”等，并使用相应的图标来表示天气状况。
任务 5：车主手机 App-车辆远程控制（6 分）
【任务说明】
1.在中控大屏主屏中，点击一键关机 App，同时熄灭仪表盘、主屏、副屏，进入关机状态。
2.进入车主手机 App 首页，点击车主 App 车辆控制，进入车辆控制页面。点击启动按钮，远程启动车辆，唤醒仪表盘、主屏、副屏。
任务 6：智能充电家用版 App（5 分）
【任务说明】
1.进入智能充电家用版 App 首页，页面分为四部分，顶部显示首页标签，标签下方显示用户车辆信息，车辆信息下方显示功能按钮，底部显示菜单并位置固定。
（1）用户车辆信息：包括车辆 3D 模型、车牌、品牌、型号和剩余里程。
（2）车辆 3D 模型：通过旋转和缩放汽车模型可从各个角度查看车辆的外观和设计细节。
（3）中部功能按钮：包括添加充电桩、添加车辆和一键充电。
（4）底部菜单：包括首页、订单和个人中心。点击菜单，进入对应的页面。
2.当车辆处于 P 档，将充电模拟器上的“充电枪”插入中控大屏充电接口后，基于 Can 通讯，在车辆信息和功能按钮之间显示车辆充电状态（待充电）、充电桩名称、电池电量和开始充电按钮。
3.点击开始充电按钮，启动充电，车辆充电状态变为充电中，显示电池充电动态进度（动画效果展示）、电池电量、充电功率、充电电量、预计剩余时间和停止充电按钮。

4.充电数据同步到其他终端，包括车主手机 App、中控、后台管理系统。同步数据包括车辆充电状态、充电桩名称、电池电量、充电功率、充电电量和预计剩余时间等。
任务 7：中控大屏-用户中心（5 分）
【任务说明】
车辆通电启动后，在中控大屏主屏中，点击用户中心，进入登录页面，登录分为四个模块：
（1）免密登录：点击用户中心后进入免密登录页面，用户可通过输入手机号，获取验证码的方式登录。点击【注册】按钮可跳转至注册页。
（2）密码登录：用户可通过输入手机号和正确密码的方式登录。点击【注册】按钮可跳转至注册页，点击【忘记密码】按钮可跳转至忘记密码页面。
（3）忘记密码：用户可通过输入手机号、验证码、新密码的方式修改密码。修改成功后，跳转到密码登录页面，输入手机号和密码即可登录。
（4）注册：用户可点击【注册】按钮跳转至注册界面，填写手机号、验证码、密码可进行注册，在主屏中，点击用户中心 App 的免密登录页和密码登录页可跳转到注册页。用户可通过输入手机号、验证码和设置的密码进行注册。若已有账号可跳转到密码登录页面进行登录。注册成功后，跳转到密码登录页面，输入手机号和设置的密码进行登录。

任务 8：数据分析（6 分）
【任务说明】
在智能充电商用版小程序主页面上，点击底部导航栏“数据分析”，进入数据分析页面。
1.柱状图：请分析 2023 年 2 月、6 月充电桩的充电时长和耗电量，按照每小时耗电比例进行分析，横坐标为日期，纵坐标为每小时耗电量。
2.饼状图：请分析统计 2023 年下半年收益，按照收入支出统计，通过饼状图展示出收益=订单收入总金额-耗电成本-服务费。

模块三 应用部署测试

一、模块考核点
模块时长：2 小时模块分值：25 分
本模块重点考查选手应用系统测试能力，基于移动跨平台应用开发生态系统，围绕车主 App、中控大屏 App、智能充电家用版 App和智能充电商用版小程序，进行应用系统部署、测试用例编写、功能测试、API 自动化测试以及文档编写。
二、任务要求
1.部署移动跨平台应用开发生态系统待测应用。
2.根据“移动跨平台应用开发生态系统智能充电功能范围.pdf”，撰写测试用例文档，并进行功能测试，将功能缺陷提交缺陷文档中。
3.利用 Postman 工具进行 API 接口测试，并导出 Api.json 脚本。
4.根据“移动跨平台应用开发生态系统智能充电功能范围.pdf”，撰写产品操作手册文档。
5.本模块竞赛结束前，选手上述成果物测试用例.xlsx、缺陷分析.docx、Api.json、产品操作手册.docx 添加到“应用部署测试.zip”压缩包内，并提交压缩包文件。
三、竞赛任务
任务 1：应用功能测试（10 分）
根据“移动跨平台应用开发生态系统智能充电功能范围.pdf”中描述的功能范围，撰写测试用例文档（具体测试用例数量如表 1 所示，
测试用例格式如表 2 所示）并进行全范围功能测查，找出特定的 10
个 Bug，根据找出的 Bug 进行缺陷分析，分析 Bug 出现的原因，将
Bug 填写到“缺陷分析.docx”中，缺陷分析填写样例如表 3 所示。

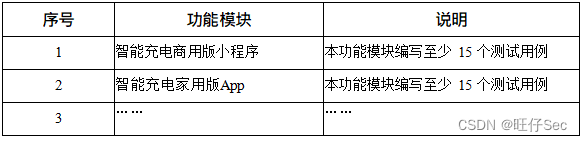

表 1 功能模块说明

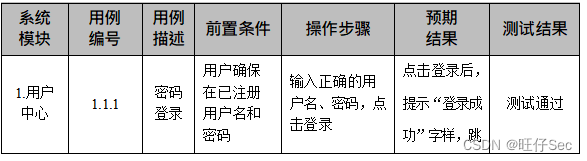

表 2 功能测试填写样例表

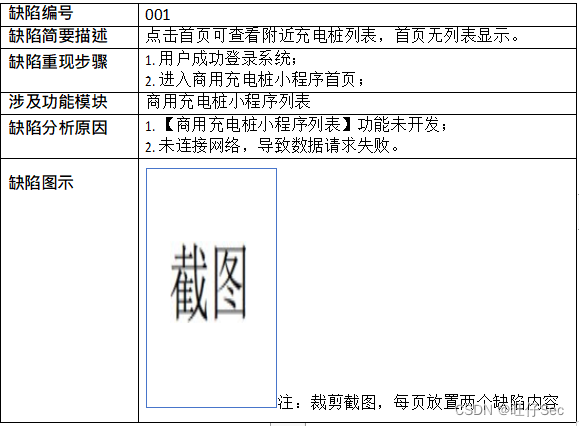

表 3 缺陷分析填写样例表

任务 2：API 接口测试（10 分）
利用Postman 测试工具，根据移动跨平台应用开发生态系统 API
文档，进行自动化API 接口测试，并导出 Api.json 文件。任务 3：撰写产品操作手册（5 分）
对移动跨平台应用开发生态系统智能充电功能进行梳理分析，利

用产品操作手册（模板）.docx 文件编写产品操作手册，具体规范如下描述：
第一部分：编写待测 App 的产品定位中心叙述，罗列核心功能点名称与运行待测App 的运行基础环境。
第二部分：编写上述功能点的指导说明，准确叙述用户操作行为，将功能变得具体化、形象化，便于读者理解具体内容，增强说服力。
第三部分：编写需要指出使用待测 App 的常规注意事项进行说明，提示用户规避使用不规范操作等。
