2024 年全国职业院校技能大赛 移动应用设计与开发赛项（高职组） 竞赛试题（05 卷）

2024 年全国职业院校技能大赛 移动应用设计与开发赛项（高等职业教育组） 竞赛试题（05 卷）

竞赛说明

一、竞赛主题
21 世纪以来，随着各项科技迅猛发展，多元化技术革命创新正在给我们的衣食住行，带来全新的数字人工智能体验，各行各业都搭乘着技术产业的转型升级，迎来高速发展时期。“十四五”规划和党的二十大强调了推动战略性新兴产业发展的重要性，战略性新兴产业包 括新一代信息技术等九大产业，是引导未来经济社会发展的重要力量。
在数字化时代，移动终端已经渗透到各个行业和生活场景中，如手机、智能电视、可穿戴设备、车载大屏、医疗设备等。通过车主手机App、中控大屏移动终端 App、智能充电（家用版 App 和商用版小程序）实现跨移动多终端的信息共享和交换，构建了一个移动跨平台应用开发生态系统。
二、竞赛内容和时长

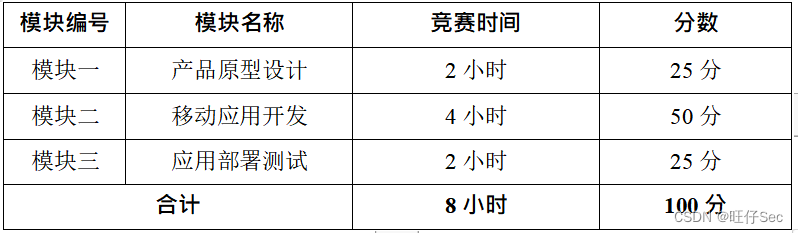

比赛时间为 8 小时，考核“产品原型设计”“移动应用开发”和“应用部署测试”三个模块，具体如下表所示：

三、竞赛成果物提交
参赛选手根据分配的账号登录系统，在竞赛结束前分别将模块一、模块二、模块三的成果物上传并提交至竞赛服务器。

四、竞赛注意事项
提交、部署的文档、原型、代码等资源内容中不能填写与选手相关的信息，如工位号、姓名和院校。如出现上述标记，本模块成绩按照零分处理。

模块一 产品原型设计

一、模块考核点
模块时长：2 小时模块分值：25 分
本模块以产品原型设计为目标，基于移动跨平台应用开发生态系统，围绕车主手机App、中控大屏移动终端 App、智能充电（家用版App 和商用版小程序），对产品进行理解、分析，编制规范的需求规格说明书，熟练使用 UI 设计软件进行产品原型设计，绘制出符合业务逻辑和人体工学的高保真产品原型图，为后续的产品开发和优化奠定坚实的基础。
二、任务要求
1.使用给定的“需求规格说明书（模板）.docx”和相关软件，进行需求分析文档编制，编制对应业务用例图、流程图/活动图、时序图和模块概要设计说明。
2.使用原型设计工具（如 Photoshop，Adobe XD 或Axure RP，原型设计工具二选一即可）创建“产品原型”项目，并进行高保真原型绘制，使之符合移动应用 UI 设计规范，同时实现原型界面之间交互功能。

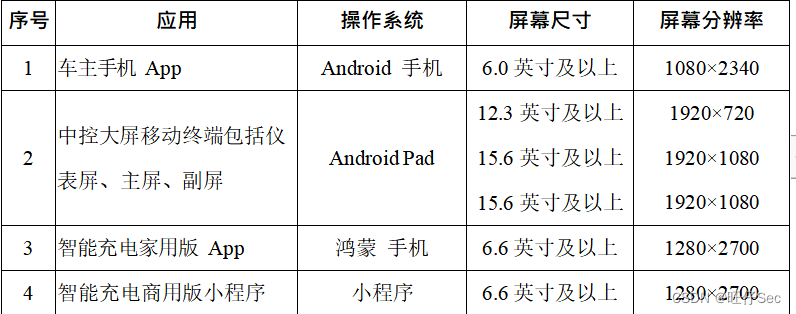

（1）软件原型绘制时，界面文件命名规范，各界面尺寸如下表：

（2）当内容超出高度区域时，设置滚动区域来显示内容。
（3）画板要对齐，界面版式布局合理、美观，内容完整；同样功能请复用样式，避免一种功能、两种样式的情况。
（4）原型要有交互设计内容，用户体验良好。检查存在的漏洞，防止出现异常流程和内容状态。
3.本模块竞赛结束前，选手将上述成果物“需求规格说明书.docx” “产品原型.rp”或“产品原型.xd”两个文件添加到“产品原型设计.zip”压缩包内，并提交压缩包文件。裁判评分以提交内容作为评分依据。
三、竞赛任务
参赛选手根据客户提供的任务需求描述，按照模块一的任务要求， 完成“需求规格说明书.docx”撰写，以及“产品原型.rp”或“产品原型.xd”设计。
任务 1：绘制“左转向视频显示”模块界面原型（5 分）
【任务说明】
1.在车辆中控大屏开启时，车辆打开左转向时，中控屏显示 360度全景 App 界面，实现 360 度全景 App 左转向界面，界面分为影像和功能区上下两部分。
（1）影像区域占屏幕高度 80%，画面分为左右两个部分。画面左侧显示汽车左转向部分，显示车左方视频影像，并在视频前方显示绿色的左转辅助线。画面右侧显示 360 度全景时时影像，影像左侧显示设备左摄像头影像、右侧显示右摄像头影像、上部分显示前摄像头影像、下部分显示设备后摄像头影像、中间显示汽车贴图模拟真实效果，摄像头画面方向统一以汽车贴图为中心的 360 度全景影像（梯形图像拼接）。
（2）底部功能区占屏幕高度 20%。左侧显示二个图标依次排开为:【专注】、【关闭】。点击【专注】出现上拉列表：前、后、左、右、360 度，五个选项点击后影像部分显示对应摄像头画面。

任务 2：绘制“仪表盘”和“中控屏”媒体播放界面原型（4 分）
【任务说明】
1.实现中控大屏仪表屏媒体播放界面和中控大屏中控屏的媒体播放App 界面。
（1）中控大屏仪表屏媒体播放界面，左侧部分显示汽车转数表，右侧部分显示汽车时速表，转数表和时速表均为圆形，中间显示媒体播放列表，列表项包括歌曲名和歌手。
（2）中控大屏中控屏媒体播放界面左侧显示切换栏，包括音乐、发现、我的列表、详细信息和设置，首次进入左侧为音乐功能，右侧音乐详细信息。

1）音乐右侧显示音乐列表，列表项包括歌曲名、歌手和歌曲时
间。

2）发现右侧上面显示搜索栏，可以通过搜索栏进行歌曲搜索， 输入歌名，点击搜索下面展示歌曲列表项，列表项包括歌曲名、歌手和歌曲时间。
3）我的列表右侧显示我收藏的音乐列表信息，包括列表项包括歌曲名、歌手和歌曲时间。
4）详细信息右侧显示歌曲名称、歌手名称、歌曲海报、音乐进度条和【收藏】按钮。
5）设置右侧显示音量调节进度条，可以左右拉，进行调节音量。

任务 3：绘制“天气”模块界面原型（4 分）
【任务说明】
1.进入中控大屏，打开天气 App，进入天气 App 主页面，该主页面分为两部分，分别为主屏显示部分和副屏显示部分。
2.主屏显示：
（1）顶部展示：当前城市名称、当前天气（晴天、多云、雨天、雪天等）、最高温度和最低温度。
（2）中部显示：当前湿度，例如：“湿度：65%”
（3）底部显示：当前风速，例如：“风速：5 km/h”
（4）城市列表：可根据城市列表选择城市，切换成所选城市的天气数据页面，并且副屏的显示的数据也会切换成对应城市的天气数据。
3.副屏显示：
（1）顶部显示：未来七天的日期。
（2）中部显示：未来七天的最高温度和最低温度，例如：“15°C - 25°C”。
（3）底部天气状况：显示未来几天的天气情况，如“晴天”、“多云”、“雨天”等，并使用相应的图标来表示天气状况。

任务 4：绘制“一键启动”模块界面原型（4 分）
【任务说明】
1.进入车主手机 App，点击底部菜单【爱车】按钮，进入远程控制界面。页面分为四部分，顶部显示我的爱车标签，标签下方显示车辆信息，车辆信息下方显示字体图标与文字上下组合功能按钮，底部显示菜单并位置固定。
（1）车辆信息：包括车辆 3D 模型、剩余里程、剩余电量。
（2）车辆 3D 模型：通过旋转和缩放汽车模型可从各个角度查看车辆的外观和设计细节。
（3）中部功能按钮，包括车锁、车窗、后备箱、闪灯鸣笛、闪灯。
（4）底部菜单，包括首页、爱车和我的，点击菜单，进入对应的页面。

2.当点击车锁按钮时，车辆中控大屏开始通电，屏幕正常点亮。此时车锁图标发生改变，文字为已开锁，车锁开启完成。

任务 5：绘制”智能充电家用版 App-充电功能”模块界面原型
（4 分）
【任务说明】
1.智能充电家用版 App 首页，页面分为四部分，顶部显示首页标签，标签下方显示用户车辆信息，车辆信息下方显示功能按钮，底部显示菜单并位置固定在页面底部。
（1）用户车辆信息，包括车辆 3D 模型、车牌、品牌、型号和剩余里程。
（2）车辆 3D 模型：通过旋转和缩放汽车模型可从各个角度查看车辆的外观和设计细节。
（3）中部功能按钮，包括添加充电桩、添加车辆和一键充电。
（4）底部菜单，包括首页、订单和个人中心，点击菜单，进入对应的页面。
2.当车辆停稳熄火并处于 P 挡，将充电桩上的充电枪插入汽车充电口后，在车辆信息和功能按钮之间显示，车辆充电状态（待充电）、充电桩名称、电池电量和开始充电按钮。 点击开始充电按钮，启动充电，车辆充电状态变为充电中、电池充电动态进度（动画效果展示）、电池电量、充电功率、充电电量、预计剩余时间和停止充电按钮。

任务 6：绘制“应用市场”模块界面原型（4 分）
【任务说明】
1.在中控大屏主屏点击应用市场，进入应用市场页面，界面包括推荐App 内容，搜索菜单、更新菜单。
2.App 推荐卡片，卡片内容为 App 图标、背景、名称、介绍、
【下载】按钮。卡片下方展示专题列表，专题列表为本周热门 App 列表，列表包括 App 名称、App 缩略图、下载次数、【下载】按钮。
3.点击搜索菜单，跳转至搜索页面，在搜索页面输入应用名称， 点击【搜索】按钮可模糊查询应用列表。
4.点击更新菜单，展示所有可更新的 App 列表。

模块二 移动应用开发

一、模块考核点
模块时长：4 小时模块分值：50 分
本模块重点考查选手业务编码能力，基于移动跨平台应用开发生态系统，编程实现车主 App、中控大屏 App、家用版充电 App 和商用版充电小程序。
二、任务要求

App UI 尺寸自动适配开发电脑中提供的模拟器 U（I 手机和Pad）、

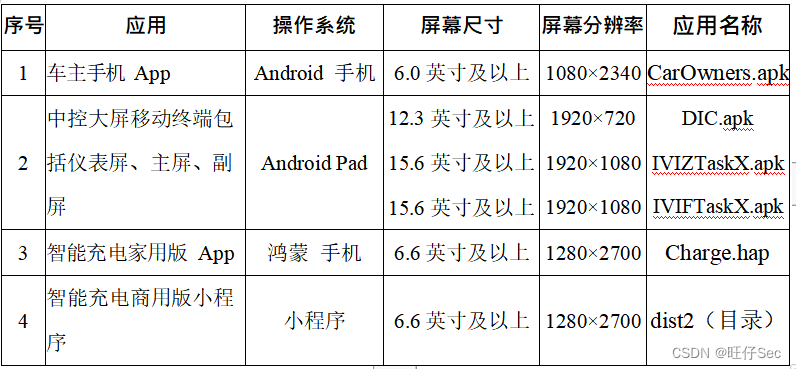

命名规范、应用名称（发布版本）和界面尺寸如下表：

本模块竞赛结束前，选手将上述成果物添加到“移动应用开发.zip” 压缩包并提交。
三、竞赛任务
参赛选手根据客户提供的任务描述，按照模块二的任务要求，完成移动跨平台应用开发生态系统各任务功能开发。
任务 1：中控大屏主屏-360 度全景功能（7 分）
【任务说明】
1.车辆中控大屏主屏开启，车辆挂入 R 挡时，中控大屏主屏显示
360 度全景 App 页面，页面分为影像区和功能区上下两部分。
（1）影像区占屏幕高度 80%，画面分为左右两个部分。画面左侧显示汽车倒车影像部分，实时获取后方视频流，并在车后方视频上绘制一个绿色长方形的倒车辅助线。画面右侧显示 360 度全景实时影像，影像左侧显示设备左摄像头影像、右侧显示设备右摄像头影像、上部分显示设备前摄像头影像、下部分显示设备后摄像头影像、中间显示汽车贴图模拟真实效果，摄像头画面方向统一为以汽车贴图为中心的 360 度全景影像（梯形图像拼接）。

（2）底部功能区占屏幕高度 10%。三个图标依次排开为【专注】
【关闭】【标定】。点击【标定】按钮出现上拉列表显示【去畸】【摄像头列表】，首次进入【去畸】按钮不可点击，点击【摄像头列表】项打开展示所有可用的摄像头列表，点击列表项显示对应摄像头画面， 在摄像头前放置黑白圆点标定板，在适当距离移动标定板，当达到可识别位置，摄像头画面对标定板黑点进行彩色连线，此时点击屏幕进行案例保存，然后再次移动标定板进行案例保存，保持 7 个案例后可点击【去畸】按钮，点击【去畸】按钮进行鱼眼摄像头去畸。点击【专 注】出现上拉列表：前、后、左、右、360 度，五个选项点击后影像部分显示对应摄像头画面。点击【关闭】退出 App。
任务 2：中控大屏仪表屏-车辆信息（6 分）
【任务说明】
车辆中控大屏主屏开启时，在操控设备中点击车辆信息，中控大屏主屏启动车辆信息。
1.中控大屏仪表屏中间同步显示车辆信息组件，组件为卡片式轮播图，自动切换卡片，卡片内容为“车辆保养信息”，车辆保养信息包括车辆当前行驶公里数、车辆图片、车辆距离下次保养剩余公里数； “车辆电池状态”，电池状态包括：剩余电量、健康状态（最大容量百分比，当大于 75%时显示健康，当小于 75%时显示不健康）。
2.在中控大屏主屏中点击车辆保养信息，显示信息与中控大屏仪表屏内容一致。

任务 3：中控大屏主屏空调（6 分）
【任务说明】
1.车辆中控大屏主屏开启时，点击中控大屏主屏空调 App 图标， 进入空调控制页面，主控屏页面中间位置显示车内温度。在中控大屏副屏页面显示OFF 按钮、上下箭头按钮、外循环按钮、内循环按钮， 分别代表空调开关、自动空调温度调节按钮、空气循环方式按钮。
2.温度调节通过 Can 发送指令到温控设备，从而控制温控设备转速，并可体感。点击 OFF 按钮空调系统关闭，温控设备停止运行， 页面中央位置提示空调系统已关闭 2 秒后返回中控首页。
3.点击外循环/内循环按钮，温度显示隐藏。显示前后排座椅模型空气循环方式动画。2 秒后模型隐藏显示车内温度。
任务 4：车主手机 App（6 分）
【任务说明】
1.进入车主手机 App 首页，页面分为 3D 汽车模型、远程控制部分。
2.首页页面初始化时显示模型加载状态，加载完成后页面顶部显示车辆当前电量和剩余续航里程，下方显示 3D 汽车模型。
3.通过旋转和缩放汽车模型可从各个角度查看车辆的外观和设 计细节。点击汽车模型车门可以对 3D 汽车模型进行开门和关门操作。

任务 5：充电桩生态联动（8 分）
【任务说明】

设备共有两种充电方式，分别为智能充电商用版小程序充电和家用充电桩App 充电，以及充电桩加盟商 App 进行设备管理。
1.智能充电商用版小程序充电。
（1）进入充电桩小程序界面，可查看附近充电桩列表，列表内显示充电桩地址、充电桩运行状态、充电桩缩略图、充电桩距离。
（2）进入详情界面可查看充电桩的工作状态（运行中/空闲/报警） 、充电功率、电压、充电电量统计数据。
（3）将充电桩实时变化的数据进行采集并分析，分析当前月份每个充电桩的充电时长和耗电量，按照每小时耗电比例进行分析，横坐标为日期，纵坐标为每小时耗电量。
（4）当充电桩状态为报警时，自动拨打管理员电话。
2.家用充电桩 App 充电。
（1）家用充电 App 首页页面分为四个部分，顶部显示首页标签，标签下方显示用户车辆信息，车辆信息下方显示功能按钮，底部显示菜单并位置固定。
（2）用户车辆信息：包括车辆 3D 模型、车牌、品牌、型号和续航里程。
（3）车辆 3D 模型：通过旋转和缩放汽车模型可从各个角度查看车辆的外观和设计细节。
（4）中部功能按钮：包括添加充电桩、添加车辆和一键充电。
（5）底部菜单：包括首页、订单和个人中心，点击菜单，进入对应的页面。

（6）当车辆处于 P 档，将充电模拟器上的“充电枪”插入中控大屏充电接口后，基于 Can 通讯，在车辆信息和功能按钮之间显示车辆充电状态（待充电）、充电桩名称、电池电量和开始充电按钮。
（7）点击开始充电按钮启动充电，车辆充电状态变为充电中， 并显示电池充电动态进度（动画效果展示）、电池电量、充电功率、充电电量、预计剩余时间和停止充电按钮。
（8）充电数据同步到其他终端，包括车主手机 App、中控、后台管理系统。同步数据包括车辆充电状态、充电桩名称、电池电量、电池电量、充电功率、充电电量和预计剩余时间等。
任务 6：车主手机 App-汽车维保（5 分）
【任务说明】
进入车主手机 App 首页，显示车主服务模块，车主服务模块分为维保预约、维保历史。
点击车主服务模块中的【维保预约】进入维保预约页面，页面顶部显示标题栏，标题栏右侧显示【维保历史】按钮，页面内容部分显示预约表单，页面底部显示【预约提交】按钮，预约表单包括维保类型、城市、维保服务站（4S 店）、预约日期、预约时间、维保车辆、车牌号码、联系人姓名、联系电话，维保类型包括常规保养和车辆维修，默认为常规保养。
（1）选择维保类型为车辆维修时，预约表单下方显示维修方案和电子签名区域，维修方案包括更换零件、维修类目、单项价格、维修总价、维修周期，在签名区域手写签名确认后方可提交。

（2）完成预约表单信息后，点击【预约提交】按钮进行提交， 提交成功后进入支付页面，支付成功后返回首页，可在维保历史页面中查看预约记录。
点击首页车主服务模块中的【维保历史】进入维保历史页面，页面顶部显示标题栏，标题栏下方显示维保历史记录条数和历史列表， 维保历史列表项包括工单号、维保类型、维保日期、送修时间、维保费用和维保状态。
任务 7：中控大屏主屏-Launcher 桌面（6 分）
【任务说明】
中控大屏主屏启动后，中控大屏主屏自动进入 Launcher 桌面 App。1.屏幕左侧显示卡片栏，音视频、天气、时间、汽车信息。
（1）音视频卡片，显示正在播放的音视频名称，专辑封面，底部显示，【上一首】【暂停】【下一首】图标，点击对应图标完成操作。点击专辑封面打开音视频 App。
（2）天气卡片，展示当前温度和天气情况和所在城市，点击天气卡片，在右侧显示具体天气情况。
（3）时间卡片，展示当前时间、年月日、阴历。
（4）汽车信息卡片，展示行驶距离、出行次数、车内外温度等信息，点击卡片唤起车辆信息 App。
2.屏幕底部显示快捷启动栏。
（1）底部快捷启动栏可均匀放置五个 App，快捷启动栏背景为白色透明圆角。首次进入显示五个“+”图标，点击“+”图标弹出 App

选择框，选择 App 可将对应 App 添加到快捷启动栏中，点击快捷启动栏中的App 图标，则在中控大屏主屏中打开该 App。
（2）长按快捷启动栏中的 App 图标弹出菜单，内容为【替换其App】【副屏启动】点击【替换】弹出 App 选择框，选择后可将选中的App 替换至该位置。点击【副屏启动】在中控大屏副启动屏启动此App。
任务 8：数据分析（6 分）
【任务说明】
在智能充电商用版小程序主页面上，点击底部导航栏“数据分析”，进入数据分析页面。
1.柱状图：请分析 2023 年上半年使用充电桩的充电次数、充电量和花费，按照月耗电比例进行分析，横坐标为月份，每组纵坐标为充电次数、充电量和花费。
2.折线图：请分析统计 2023 年 3 月、5 月每百公里耗电量，按照每月耗电量和行驶公里数统计，横坐标为月份，每组折线点显示耗电量、行驶里程和平均百公里耗电量。

模块三 应用部署测试

一、模块考核点
模块时长：2 小时模块分值：25 分
本模块重点考查选手应用系统测试能力，基于移动跨平台应用开发生态系统，围绕车主 App、中控大屏 App、智能充电家用版 App 和智能充电商用版小程序，进行应用系统部署、测试用例编写、功能测试、API 自动化测试以及文档编写。
二、任务要求
1.部署移动跨平台应用开发生态系统待测应用。
2.根据“移动跨平台应用开发生态系统车主手机功能范围.pdf”， 撰写测试用例文档，并进行功能测试，将功能缺陷提交缺陷文档中。
3.利用 Postman 工具进行 API 接口测试，并导出 Api.json 脚本。

4.根据“移动跨平台应用开发生态系统车主手机功能范围.pdf”， 撰写产品操作手册文档。
5.本模块竞赛结束前，选手上述成果物测试用例.xlsx、缺陷分析.docx、Api.json、产品操作手册.docx 添加到“应用部署测试.zip” 压缩包内，并提交压缩包文件。
三、竞赛任务
任务 1：应用功能测试（10 分）
根据“移动跨平台应用开发生态系统车主手机功能范围.pdf”中
描述的功能范围，撰写测试用例文档（具体测试用例数量如表 1 所示，测试用例格式如表 2 所示）并进行全范围功能测查，找出特定的 10个 Bug，根据找出的 Bug 进行缺陷分析，分析 Bug 出现的原因，将Bug 填写到“缺陷分析.docx”中，缺陷分析填写样例如表 3 所示。

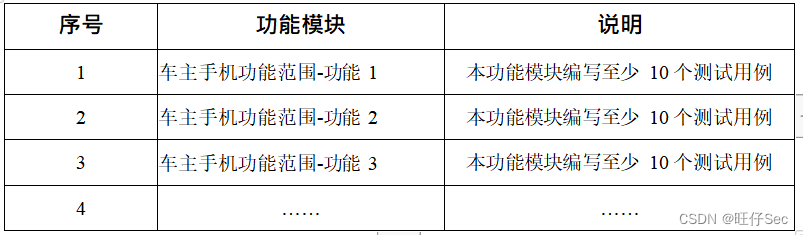

表 1 功能模块说明

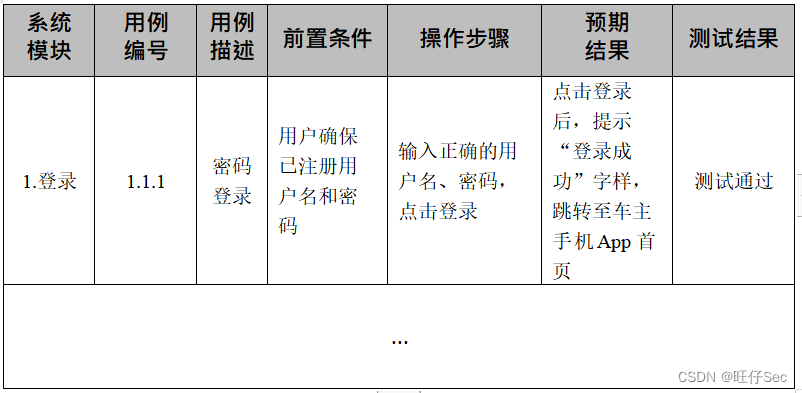

表 2 功能测试填写样例表

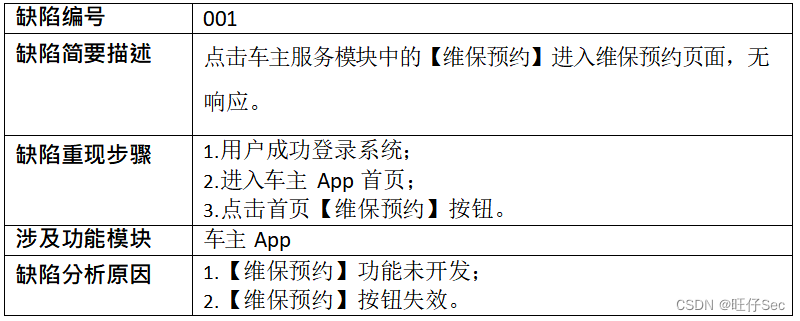

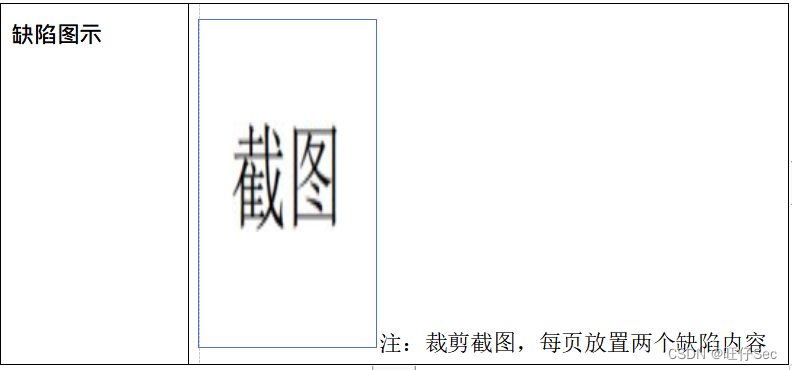

表 3 缺陷分析填写样例表


任务 2：API 接口测试（10 分）
利用 Postman 测试工具，根据移动跨平台应用开发生态系统 API
文档，进行自动化API 接口测试，并导出 Api.json 文件。任务 3：撰写产品操作手册（5 分）
对移动跨平台应用开发生态系统车主手机功能进行梳理分析，利

用产品操作手册（模板）.docx 文件编写产品操作手册，具体规范如下描述：
第一部分：编写待测 App 的产品定位中心叙述，罗列核心功能点名称与运行待测 App 的运行基础环境。
第二部分：编写上述功能点的指导说明，准确叙述用户操作行为， 将功能变得具体化、形象化，便于读者理解具体内容，增强说服力。
第三部分：编写需要指出使用待测 App 的常规注意事项进行说明，提示用户规避使用不规范操作等。
