2024 年全国职业院校技能大赛移动应用设计与开发赛项（高职组） 竞赛试题（06 卷）

2024 年全国职业院校技能大赛 移动应用设计与开发赛项（高等职业教育组） 竞赛试题（06 卷）

移动应用开发大赛交流裙：958892296
微信公众号可关注：鹏璃安全

竞赛说明
一、竞赛主题
21 世纪以来，随着各项科技迅猛发展，多元化技术革命创新正在 给我们的衣食住行，带来全新的数字人工智能体验，各行各业都搭乘着技术产业的转型升级，迎来高速发展时期。“十四五”规划和党的二十大强调了推动战略性新兴产业发展的重要性，战略性新兴产业包括新一代信息技术等九大产业，是引导未来经济社会发展的重要力量。
在数字化时代，移动终端已经渗透到各个行业和生活场景中，如手机、智能电视、可穿戴设备、车载大屏、医疗设备等。通过车主手机App、中控大屏移动终端 App、智能充电（家用版 App 和商用版小程序）实现跨移动多终端的信息共享和交换，构建了一个移动跨平台应用开发生态系统。
二、竞赛内容和时长

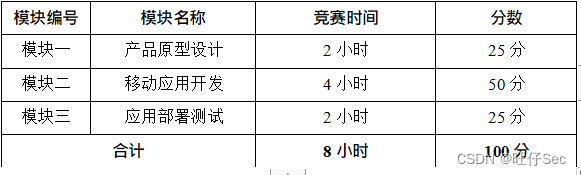

比赛时间为 8 小时，考核“产品原型设计”“移动应用开发”和 “应用部署测试”三个模块，具体如下表所示：

三、竞赛成果物提交
参赛选手根据分配的账号登录系统，在竞赛结束前分别将模块一、模块二、模块三的成果物上传并提交至竞赛服务器。

四、竞赛注意事项
提交、部署的文档、原型、代码等资源内容中不能填写与选手相关的信息，如工位号、姓名和院校。如出现上述标记，本模块成绩按照零分处理。

模块一 产品原型设计

一、模块考核点
模块时长：2 小时模块分值：25 分
本模块以产品原型设计为目标，基于移动跨平台应用开发生态系统，围绕车主手机App、中控大屏移动终端 App、智能充电（家用版 App 和商用版小程序），对产品进行理解、分析，编制规范的需求规格说明书，熟练使用 UI 设计软件进行产品原型设计，绘制出符合业务逻辑和人体工学的高保真产品原型图，为后续的产品开发和优化奠定坚实的基础。
二、任务要求
1.使用给定的“需求规格说明书（模板）.docx”和相关软件，进行需求分析文档编制，编制对应业务用例图、流程图/活动图、时序图和模块概要设计说明。
2.使用原型设计工具（如 Photoshop，Adobe XD 或Axure RP，原型设计工具二选一即可）创建“产品原型”项目，并进行高保真原型绘制，使之符合移动应用 UI 设计规范，同时实现原型界面之间交互功能。

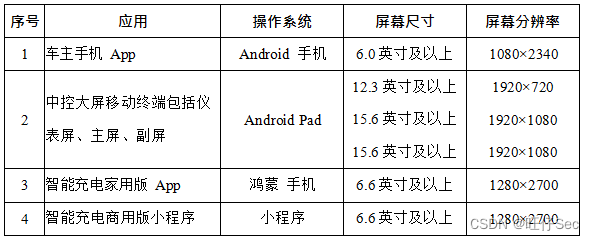

（1）软件原型绘制时，界面文件命名规范，各界面尺寸如下表：

（2）当内容超出高度区域时，设置滚动区域来显示内容。
（3）画板要对齐，界面版式布局合理、美观，内容完整；同样功能请复用样式，避免一种功能、两种样式的情况。
（4）原型要有交互设计内容，用户体验良好。检查存在的漏洞，防止出现异常流程和内容状态。
3.本模块竞赛结束前，选手将上述成果物“需求规格说明书.docx” “产品原型.rp”或“产品原型.xd”两个文件添加到“产品原型设计.zip”压缩包内，并提交压缩包文件。裁判评分以提交内容作为评分依据。
三、竞赛任务
参赛选手根据客户提供的任务需求描述，按照模块一的任务要求，完成“需求规格说明书.docx”撰写，以及“产品原型.rp”或“产品原 型.xd”设计。
任务 1：绘制“右转向视频显示”模块界面原型（5 分）
【任务说明】
1.在车辆中控大屏开启时，车辆打开右转向时，中控屏显示 360度全景 App 界面，实现 360 度全景右转向 App 界面，界面分为影像和功能区上下两部分。
（1）影像区域占屏幕高度 80%，画面分为左右两个部分。画面左侧显示汽车右转向部分，显示车右方视频影像，并在视频前方显示绿色的右转辅助线。画面右侧显示 360 度全景时时影像，影像左侧显示设备左摄像头影像、右侧显示右摄像头影像、上部分显示前摄像头影像、下部分显示设备后摄像头影像、中间显示汽车贴图模拟真实效果，摄像头画面方向统一以汽车贴图为中心的 360 度全景影像（梯形图像拼接）。
（2）底部功能区占屏幕高度 20%。左侧显示二个图标依次排开为:【专注】、【关闭】。点击【专注】出现上拉列表：前、后、左、右、360 度，五个选项点击后影像部分显示对应摄像头画面。

任务 2：绘制“多媒体播放器”模块界面原型（4 分）
【任务说明】
在中控大屏中控屏中，点击多媒体播放器 App，进入主界面，App主界面和媒体播放界面两部分。
1.主界面用卡片列表展示该设备中所有的视频信息，卡片上半部分展示该视频的预览图 ，下半部分显示视频名称和“上次看到 xx 分xx 秒”信息。
2.点击对应的视频卡片，弹出选择框，可选择【中控屏、副驾屏同时播放】和【仅副驾屏播放】，选择后点击确定，对应的屏幕会进入视频播放界面，并播放所选择卡片对应的视频。视频播放器界面默认整屏播放视频，当点 击正在播放的视频时，左上角显示【返回】按钮，点击【返回】则中控屏回到多媒体播放器 App 主界面。视频播放界面下方显示视频播放器工具栏，工具栏上半部分显示【快进】【快退】【暂停/继续播放】、【其他 视频】按钮，点击【其他视频】按钮可弹出视频列表弹层，以列表的形式展示其他视频，界面播放工具栏下半部分显示视频的【当前播放时长】、【总时长】、和【视频进度条】。

任务 3：绘制“空调”模块界面原型（4 分）
【任务说明】
1.在车辆中控大屏开启时，点击中控大屏中控屏空调 App 图标，进入空调控制页面。左上角【返回】跳转中控首页。主控屏页面中间位置显示车内温度。在副屏幕页面显示 OFF 按钮、↑/↓按钮、外循环按钮、内循环按钮，分别代表空调开关、自动空调温度调节按钮以及空气循环方式按钮。
2.点击OFF 按钮关闭空调返回中控首页。
3.点击外循环/内循环按钮，不显示车内温度。显示中控大屏前后排座椅模型空气动画循环方式。2s 后不显示模型显示车内温度。
任务 4：绘制“天气”模块界面原型（4 分）
【任务说明】
1.进入中控大屏，打开天气 App，进入天气 App 主页面，该主页面分为两部分，分别为主屏显示部分和副屏显示部分。
2.主屏显示：
（1）顶部展示：当前城市名称、当前天气（晴天、多云、雨天、雪天等）、最高温度和最低温度。
（2）中部显示：当前湿度，例如：“湿度：65%”
（3）底部显示：当前风速，例如：“风速：5 km/h”
（4）城市列表：可根据城市列表选择城市，切换成所选城市的天气数据页面，并且副屏的显示的数据也会切换成对应城市的天气数据。
3.副屏显示：
（1）顶部显示：未来七天的日期。
（2）中部显示：未来七天的最高温度和最低温度，例如：“15°C - 25°C”。
（3）底部天气状况：显示未来几天的天气情况，如“晴天”、 “多云”、“雨天”等，并使用相应的图标来表示天气状况。

任务 5：绘制“汽车维保”模块界面原型（4 分）
【任务说明】
1.进入车主 App 维保预约界面，界面顶部显示标题栏，标题栏右侧显示【维保历史】按钮，界面内容部分显示预约表单，界面底部显示【预约提交】按钮，预约表单包括维保类型、城市、维保服务站（4S 店）、预约日期、预约时间、维保车辆、车牌号码、联系人姓名、联系电话，维保类型包括常规保养和车辆维修，默认为常规保养。选择维保类型为车辆维修时，预约表单下方显示维修方案和电子签名区域，维修方案包括更换零件、维修类目、单项价格、维修总价、维修周期。
2.点击【维保历史】按钮进入维保历史界面，界面顶部显示标题栏，标题栏下方显示维保历史记录条数和历史列表，维保历史列表项包括工单号、维保类型、维保日期、送修时间、维保费用和维保状态。

任务 6：绘制“Launcher 桌面”模块界面原型（4 分）
【任务说明】
车辆通电启动后，中控大屏中控屏自动进入 Launcher 桌面
1、屏幕左侧显示卡片栏，音视频、天气、时间、汽车信息。
（1）音视频卡片，显示正在播放的音视频名称，专辑封面，底部显示，上一首、暂停、下一首图标，点击对应图标完成操作。
（2）天气卡片，展示当前温度和天气情况和天气城市，点击天气卡片在右侧显示具体天气情况。
（3）时间卡片，展示当前时间、年月日、阴历。
（4）汽车信息卡片，展示行驶距离、出行次数、车内外温度等信息。
2、屏幕底部显示快捷启动栏。
（1）底部快捷启动栏可放置 5 个 App，其中五个 App 均匀放置，快捷启动栏背景为白色透明圆角。首次进入显示五个“+”图标，点击“+”图标弹出 App 选择框，选择 App 可将对应 App 添加到快捷启动栏中。

模块二 移动应用开发

一、模块考核点
模块时长：4 小时模块分值：50 分
本模块重点考查选手业务编码能力，基于移动跨平台应用开发生态系统，编程实现车主 App、中控大屏 App、家用版充电 App 和商用版充电小程序。
二、任务要求
App UI 尺寸自动适配开发电脑中提供的模拟器 U（I 手机和Pad）、

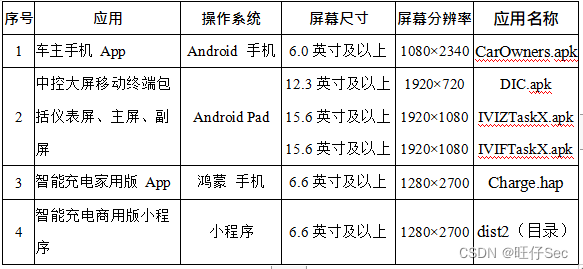

命名规范、应用名称（发布版本）和界面尺寸如下表：

本模块竞赛结束前，选手将上述成果物添加到“移动应用开发.zip”压缩包并提交。

三、竞赛任务
参赛选手根据客户提供的任务描述，按照模块二的任务要求，完成移动跨平台应用开发生态系统各任务功能开发。
任务 1：中控大屏主屏-360 度全景功能（8 分）
【任务说明】
1.车辆中控大屏主屏开启，车辆挂入 R 挡时，中控大屏主屏显示
360 度全景 App 页面，页面分为影像区和功能区上下两部分。
（1）影像区占屏幕高度 80%，画面分为左右两个部分。画面左侧显示汽车倒车影像部分，实时获取后方视频流，并在车后方视频上绘制一个绿色长方形的倒车辅助线。画面右侧显示设备 360 度全景实时影像，影像左侧显示设备左摄像头影像、右侧显示设备右摄像头影像、上部分显示设备前摄像头影像、下部分显示设备后摄像头影像、中间显示汽车贴图模拟真实效果，摄像头画面方向统一为以汽车贴图为中心的 360 度全景影像（梯形图像拼接）。
（2）底部功能区占屏幕高度 10%。三个图标依次排开为【专注】【关闭】【标定】。点击【标定】按钮出现上拉列表显示【去畸】【摄 像头列表】，首次进入【去畸】按钮不可点击，点击【摄像头列表】项打开展示所有可用的摄像头列表，点击列表项显示对应摄像头画面，在摄像头前放置黑白圆点标定板，在适当距离移动标定板，当达到可识别位置，摄像头画面对标定板黑点进行彩色连线，此时点击屏幕进行案例保存，然后再次移动标定板进行案例保存，保持 7 个案例后可点击【去畸】按钮，点击【去畸】按钮进行鱼眼摄像头去畸。点击【专注】出现上拉列表：前、后、左、右、360 度五个选项，点击后影像部分显示对应摄像头画面。点击【关闭】退出 App。
任务 2：中控大屏主屏-媒体播放（7 分）
【任务说明】
中控大屏开启时，在仪表屏中选择媒体进行切换和播放。
1.仪表屏幕中间显示媒体组件，组件内上方显示正在播放的媒体信息例如“歌曲名称”“音视频名称”信息栏、“音量显示”。信息栏下方显示播放控制按钮，“播放/暂停”“上一曲下一曲”“音量滑块”“静音”，在操控设备中点击“播放/暂停”，仪表屏中的按钮随之切换“播放/暂停”状态，点击操控设备中的“上一曲下一曲”按钮，仪表屏可切换正在播放媒体信息，点击操控设备中的“静音”按钮，仪表屏幕“音量显示”调节到静音模式。
2.主控屏中显示当前播放的歌曲名称、歌曲进度和歌词，显示“播放/暂停”“上一曲下一曲”“音量滑块”“静音”按钮，点击各自按钮可对当前播放的歌曲进行操作。
3.中控大屏的主屏和仪表屏，同步播放同一首歌曲，同步音量，并同一音源输出。
任务 3：中控大屏仪表屏-天气显示（6 分）
【任务说明】
在主屏幕中点击【天气】按钮，主屏幕显示如下。
1.主屏幕中显示：当前城市名、当前天气（晴天、多云、雨天、雪天等）、最高温度和最低温度；中部展示湿度：显示当前湿度，例如：“湿度：65%”；底部显示风速：显示当前风速，例如：“风速： 5 km/h”，城市列表：可根据城市列表选择城市，切换成所选城市的天气数据，并且切换数据时，副屏的显示数据也会切换成对应程序的天气数据，实现多屏同显和异显。
2.在主屏幕点击城市列表选择城市，选中城市的城市名、当前天气、最高温度、最低温度、湿度、风速，同时在仪表屏幕中同步显示该内容，实现多屏同显和异显。
任务 4：中控大屏主屏-车辆信息（6 分）
【任务说明】
在中控大屏主屏中，点击车辆信息 App，进入车辆信息模块，该模块分为七部分：基本信息、电动机信息、电池信息、车身信息、底盘/转向信息、车轮/制动信息、胎压监测。
主屏显示：
（1）基本信息：显示车主姓名、车辆品牌、车架号信息。
（2）电动机信息：显示总功率、总扭矩信息。
（3）电池信息：显示电池容量、电池品牌、百公里耗电量信息。
（4）车身信息：显示长宽高、轴距、前后轮距、整备质量、后备厢容积等 5 项信息。
（5）底盘/转向信息：显示驱动形式、前悬挂类型、后悬挂类型、转向助力形式等 4 项信息。
（6）车轮/制动信息：显示前后制动器类型、驻车制动类型、前轮胎规格、后轮胎规格、轮毂材质、备胎规格等 6 项信息。

副屏显示：
（1）胎压监测：分为胎压监测、历史记录、保养建议三个模块。
1）胎压监测：检测过程中屏幕中央会显示缓冲标识并在其下方添加“Loading…”字样。监测结束后，屏幕显示各个轮胎的胎压数据，可手动跳转到“保养建议”的页面。可保存监测数据，并出现在“历史记录”中。
2）警报提醒：当检测到胎压数据异常时，仪表盘的胎压报警灯亮，同时屏幕出现弹窗并显示“XX 方轮胎胎压异常，请及时处理！”的字样，弹窗右下方显示“确定”按钮，点击按钮关闭弹窗，显示本次监测的数据。
3）历史记录：显示之前已经保存的监测记录时间，点击后显示详细数据，包括各个轮胎的气压值、轮胎状态（正常/异常）、是否发出警报（是/否）。
4）保养建议：根据各个轮胎的气压值，提出针对性的建议。例如：定期检查轮胎气压、定期检查轮胎是否磨损、保持轮胎对齐和平衡、定期清洁轮胎、注意避免碰撞和急刹车等。
任务 5：车主手机 App-车辆远程控制功能（6 分）
【任务说明】
1.在中控大屏主屏中，点击一键关机 App，同时熄灭仪表盘、主屏、副屏，进入关机状态。
2.进入车主手机 App 首页，点击车主手机 App 车辆控制，进入车辆控制页面。点击启动按钮，远程启动车辆，唤醒仪表盘、主屏、副屏。
任务 6：智能充电家用版 App（6 分）
【任务说明】
1.家用充电 App 首页，页面分为四部分，顶部显示首页标签，标签下方显示用户车辆信息，车辆信息下方显示功能按钮，底部显示菜单并位置固定。
（1）用户车辆信息：包括车辆 3D 模型、车牌、品牌、型号和剩余里程。
（2）车辆 3D 模型：通过旋转和缩放汽车模型可从各个角度查看车辆的外观和设计细节。
（3）中部功能按钮：包括添加充电桩、添加车辆和一键充电。
（4）底部菜单，包括首页、订单和个人中心，点击菜单，进入对应的页面。
2.当车辆处于 P 档，将充电模拟器上的“充电枪”插入中控大屏充电接口后，基于 Can 通讯，在车辆信息和功能按钮之间显示车辆充电状态（待充电）、充电桩名称、电池电量和开始充电按钮。
3.点击开始充电按钮，启动充电，车辆充电状态变为充电中，并显示电池充电动态进度（动画效果展示）、电池电量、充电功率、充电电量、预计剩余时间和停止充电按钮。
4.充电数据同步到其他终端，包括车主手机 App、中控、后台管理系统。同步数据包括车辆充电状态、充电桩名称、电池电量、充电功率、充电电量和预计剩余时间等。

任务 7：中控大屏主屏-应用市场 App（5 分）
【任务说明】
1.在中控大屏主屏点击应用市场，进入应用市场页面，界面包括推荐App 内容、搜索菜单、更新菜单。
2.App 推荐卡片，卡片内容为 App 图标、背景、名称、介绍、【下载】按钮，点击【下载】按钮进行 App 下载安装。卡片下方展示专题列表，专题列表为本周热门 App 列表，列表包括 App 名称、App 缩略图、下载次数、【下载】按钮，点击【下载】按钮可下载对应 App
（管理服务端可进行 App 上传，推荐状态的修改等功能）。
3.点击搜索菜单，跳转至搜索页面，在搜索页面输入应用名称，点击【搜索】按钮可模糊查询应用列表。
4.点击更新菜单，展示所有可更新的 App 列表，点击更新按钮。任务 8：数据分析（6 分）
【任务说明】
在智能充电商用版小程序主页面上，点击底部导航栏“数据分析”，进入数据分析页面。
1.柱状图：请分析 2023 年上半年使用充电桩的充电次数、充电量和花费，按照月耗电比例进行分析，横坐标为月份，每组纵坐标为充电次数、充电量和花费。
折线图：请分析统计 2023 年 3 月、5 月每百公里耗电量，按照每月耗电量和行驶公里数统计，横坐标为月份，每组折线点显示耗电量、行驶里程和平均百公里耗电量。

模块三 应用部署测试

一、模块考核点
模块时长：2 小时模块分值：25 分
本模块重点考查选手应用系统测试能力，基于移动跨平台应用开发生态系统，围绕车主 App、中控大屏 App、智能充电家用版 App 和智能充电商用版小程序，进行应用系统部署、测试用例编写、功能测试、API 自动化测试以及文档编写。
二、任务要求
1.部署移动跨平台应用开发生态系统待测应用。
2.根据“移动跨平台应用开发生态系统智能充电功能范围.pdf”，撰写测试用例文档，并进行功能测试，将功能缺陷提交缺陷文档中。
3.利用 Postman 工具进行 API 接口测试，并导出 Api.json 脚本。
4.根据“移动跨平台应用开发生态系统智能充电功能范围.pdf”，撰写产品操作手册文档。
5.本模块竞赛结束前，选手上述成果物测试用例.xlsx、缺陷分析.docx、Api.json、产品操作手册.docx 添加到“应用部署测试.zip”压缩包内，并提交压缩包文件。
三、竞赛任务
任务 1：应用功能测试（10 分）
根据“移动跨平台应用开发生态系统智能充电功能范围.pdf”中
描述的功能范围，撰写测试用例文档（具体测试用例数量如表 1 所示，测试用例格式如表 2 所示）并进行全范围功能测查，找出特定的 10个 Bug，根据找出的 Bug 进行缺陷分析，分析 Bug 出现的原因，将Bug 填写到“缺陷分析.docx”中，缺陷分析填写样例如表 3 所示。

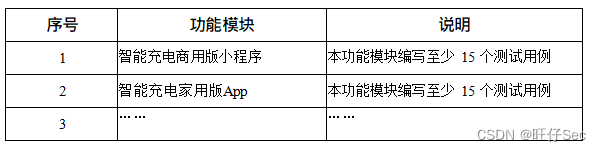

表 1 功能模块说明

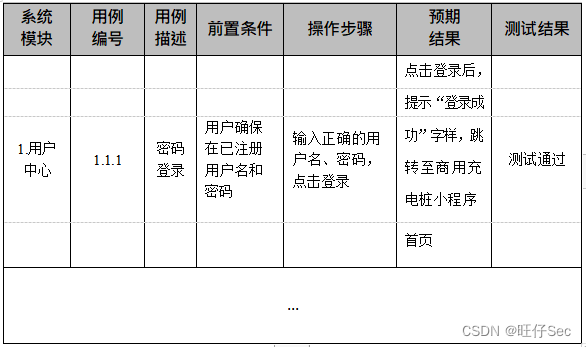

表 2 功能测试填写样例表

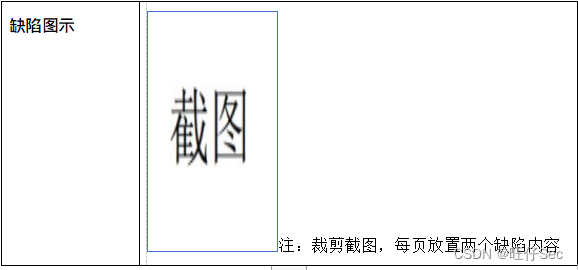

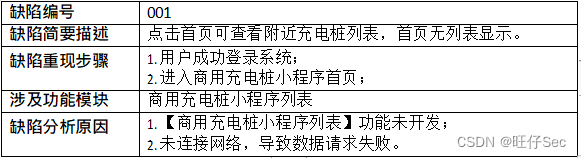

表 3 缺陷分析填写样例表


任务 2：API 接口测试（10 分）
利用Postman 测试工具，根据移动跨平台应用开发生态系统 API
文档，进行自动化API 接口测试，并导出 Api.json 文件。任务 3：撰写产品操作手册（5 分）
对移动跨平台应用开发生态系统智能充电功能进行梳理分析，利
用产品操作手册（模板）.docx 文件编写产品操作手册，具体规范如下描述：
第一部分：编写待测 App 的产品定位中心叙述，罗列核心功能点名称与运行待测 App 的运行基础环境。
第二部分：编写上述功能点的指导说明，准确叙述用户操作行为，将功能变得具体化、形象化，便于读者理解具体内容，增强说服力。
第三部分：编写需要指出使用待测 App 的常规注意事项进行说明，提示用户规避使用不规范操作等。
