2024年江西省职业院校技能大赛高职组移动应用设计与开发赛项 竞赛样题

2024 年江西省职业院校技能大赛高职组移动应用设计与开发赛项 竞赛样题

竞赛说明

（一）竞赛主题
21 世纪以来，随着各项科技迅猛发展，多元化技术革命创新正在给我们的衣食住行，带来全新的数字人工智能体验，各 行各业都搭乘着技术产业的转型升级，迎来高速发展时期。“十 四五”规划和党的二十大强调了推动战略性新兴产业发展的重 要性，战略性新兴产业包括新一代信息技术等九大产业，是引 导未来经济社会发展的重要力量。
在数字化时代，移动终端已经渗透到各个行业和生活场景 中，如手机、智能电视、可穿戴设备、车载大屏、医疗设备等。通过车主手机 App、中控大屏移动终端 App、智能充电(家用版App 和商用版小程序)实现跨移动多终端的信息共享和交换，构建了一个移动跨平台应用开发生态系统。
（二）竞赛内容和时长

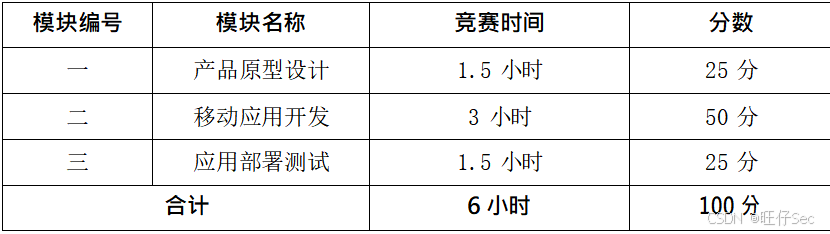

比赛时间为 6 小时，考核“产品原型设计”“移动应用开发”和“应用部署测试”三个模块，具体如下表所示：

（三）竞赛成果物提交
参赛选手根据分配的账号登录系统，在竞赛结束前分别将 模块一、模块二、模块三的成果上传并提交至竞赛服务器。

（四）竞赛注意事项
提交、部署的文档、原型、代码等资源内容中不能填写与选 手相关的信息，如赛位号、姓名和院校。如出现上述标记，本模 块成绩按照零分处理。

模块一：产品原型设计

（一）模块考核点
模块分值：25 分
本模块以产品原型设计为目标，基于移动跨平台应用开发生 态系统，围绕车主手机 App、中控大屏移动终端 App、智能充电(家用版 App 和商用版小程序)，对产品进行理解、分析，编制规范的需求规格说明书，熟练使用 UI 设计软件进行产品原型设计，绘制出符合业务逻辑和人体工学的高保真产品原型图，为 后续的产品开发和优化奠定坚实的基础。

（二）任务要求
1.使用给定的“需求规格说明书（模板）.docx”和相关软 件，进行需求分析文档编制，编制对应业务用例图、流程图/活 动图、时序图和模块概要设计说明。
2.使用原型设计工具（如 Photoshop、AdobeXD 或 AxureRP， 原型设计工具二选一即可）创建“产品原型”项目，并进行高保 真原型绘制，使之符合移动应用 UI 设计规范，同时实现原型界面之间交互功能。

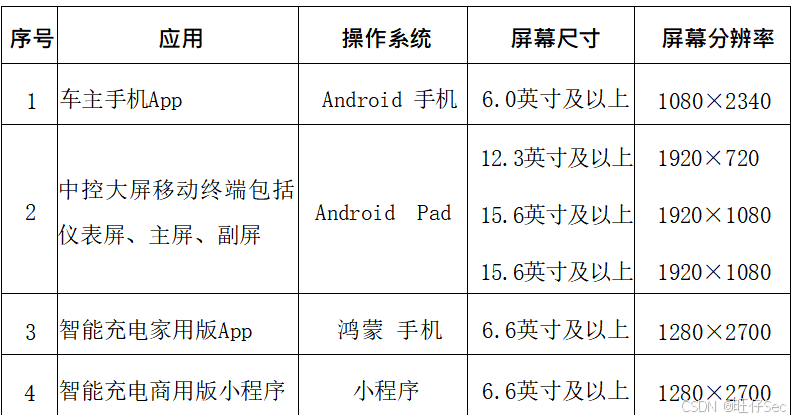

（1）软件原型绘制时，界面文件命名规范，各界面尺寸如下表：

（2）当内容超出高度区域时，设置滚动区域来显示内容。
（3）画板要对齐，界面版式布局合理、美观，内容完整； 同样功能请复用样式，避免一种功能、两种样式的情况。
（4）原型要有交互设计内容，用户体验良好。检查存在的漏洞，防止出现异常流程和内容状态。

3.竞赛结束前，选手将上述成果物“需求规格说明书.docx” “产品原型.rp”（或“产品原型.xd”）两个文件添加到“产品原型设计.zip”压缩包内，并提交压缩包文件。裁判评分以提交内容作为评分依据。

（三）竞赛任务
参赛选手根据客户提供的任务需求描述，按照模块一的任务要求，完成“需求规格说明书.docx”撰写，以及“产品原型.rp”或“产品原型.xd”设计。

任务 1：绘制“左转向视频显示”模块界面原型
【任务说明】
1.在车辆中控大屏开启时，车辆打开左转向时，主屏显示
360 度全景App 界面，实现 360 度全景 App 左转向界面，界面分为影像和功能区上下两部分。
（1）影像区域占屏幕高度 80%，画面分为左右两个部分。画面左侧显示汽车左转向部分，显示车左方视频影像，并在视 频前方显示绿色的左转辅助线。画面右侧显示 360 度全景时时影像，影像左侧显示设备左摄像头影像、右侧显示右摄像头影 像、上部分显示前摄像头影像、下部分显示设备后摄像头影像、 中间显示汽车贴图模拟真实效果，摄像头画面方向统一以汽车 贴图为中心的 360 度全景影像（梯形图像拼接）。
（2）底部功能区占屏幕高度 20%。左侧显示二个图标依次排开为:【专注】、【关闭】。点击【专注】出现上拉列表：前、后、左、右、360 度，五个选项点击后影像部分显示对应摄像头画面。

任务 2：绘制“仪表盘”和“主屏”媒体播放界面原型
【任务说明】
1.实现中控大屏仪表屏媒体播放界面和中控大屏主屏的媒 体播放 App 界面。
（1）中控大屏仪表屏媒体播放界面，左侧部分显示汽车转数表，右侧部分显示汽车时速表，转数表和时速表均为圆形， 中间显示媒体播放列表，列表项包括歌曲名和歌手。
（2）中控大屏主屏媒体播放界面左侧显示切换栏，包括音乐、发现、我的列表、详细信息和设置，首次进入左侧为音乐 功能，右侧
音乐详细信息。
1）音乐右侧显示音乐列表，列表项包括歌曲名、歌手和歌曲时间。
2）发现右侧上面显示搜索栏，可以通过搜索栏进行歌曲搜索，输入歌名，点击搜索下面展示歌曲列表项，列表项包括歌 曲名、歌手和歌曲时间。
3）我的列表右侧显示我收藏的音乐列表信息，包括列表项包括歌曲名、歌手和歌曲时间。
4）详细信息右侧显示歌曲名称、歌手名称、歌曲海报、音乐进度条和【收藏】按钮。
5）设置右侧显示音量调节进度条，可以左右拉，进行调节音量。

任务 3：绘制“多媒体播放器”模块界面原型
【任务说明】
在中控大屏主屏中，点击多媒体播放器 App，进入主界面， App 主界面和媒体播放界面两部分。
1.主界面用卡片列表展示该设备中所有的视频信息，卡片 上半部分展示该视频的预览图，下半部分显示视频名称和“上 次看到 xx 分xx 秒”信息。
2.点击对应的视频卡片，弹出选择框，可选择【主屏、副驾 屏同时播放】和【仅副驾屏播放】，选择后点击确定，对应的屏幕会进入视频播放界面，并播放所选择卡片对应的视频。视频 播放器界面默认整屏播放视频，当点击正在播放的视频时，左 上角显示【返回】按钮，点击【返回】则主屏回到多媒体播放器App 主界面。视频播放界面下方显示视频播放器工具栏，工具栏上半部分显示【快进】【快退】【暂停/继续播放】、【其他视 频】按钮，点击【其他视频】按钮可弹出视频列表弹层，以列表的形式展示其他视频，界面播放工具栏下半部分显示视频的【当 前播放时长】、【总时长】、和【视频进度条】。

任务 4：绘制“空调”模块界面原型
【任务说明】
1.车辆中控大屏开启时，点击中控大屏主屏空调 App 图标，进入空调控制页面。左上角【返回】跳转中控首页。主控屏页 面中间位置显示车内温度。在副屏幕页面显示 OFF 按钮、↑/↓按钮、外循环按钮、内循环按钮，分别代表空调开关、自动 空调温度调节按钮以及空气循环方式按钮。
2.点击 OFF 按钮关闭空调返回中控首页。
3.点击外循环/内循环按钮，不显示车内温度。显示中控大 屏前后排座椅模型空气动画循环方式。2s 后不显示模型显示车内温度。

任务 5：绘制“应用市场”模块界面原型
【任务说明】
1.在中控大屏主屏点击应用市场，进入应用市场页面，界 面包括 推荐 App 内容，搜索菜单、更新菜单。
2.App 推荐卡片，卡片内容为 App 图标、背景、名称、介绍、 【下载】按钮。卡片下方展示专题列表，专题列表为本周热门 App 列表，列表包括 App 名称、App 缩略图、下载次数、【下载】按 钮。
3.点击搜索菜单，跳转至搜索页面，在搜索页面输入应用 名称， 点击【搜索】按钮可模糊查询应用列表。
4.点击更新菜单，展示所有可更新的 App 列表。

任务 6：绘制“Launcher 桌面”模块界面原型
【任务说明】
车辆通电启动后，中控大屏主屏自动进入 Launcher 桌面
1、屏幕左侧显示卡片栏，音视频、天气、时间、汽车信 息。
（1）音视频卡片，显示正在播放的音视频名称，专辑封 面，底部显示，上一首、暂停、下一首图标，点击对应图标完 成操作。
（2）天气卡片，展示当前温度和天气情况和天气城市， 点击天气卡片在右侧显示具体天气情况。
（3）时间卡片，展示当前时间、年月日、阴历。
（4）汽车信息卡片，展示行驶距离、出行次数、车内外 温度等信息。
2、屏幕底部显示快捷启动栏。
（1）底部快捷启动栏可放置五个App，且五个App 均匀放置，快捷启动栏背景为白色透明圆角。首次进入显示五个“+” 图标，点击“+”图标弹出App 选择框，选择App 可将对应App 添加到快捷启动栏中。

模块二：移动应用开发

（一）模块考核点
模块分值：50 分
本模块重点考查选手业务编码能力，基于移动跨平台应用 开发生态系统，编程实现车主 App、中控大屏 App、智能充电家用版 App 和智能充电商用版小程序。

（二）任务要求

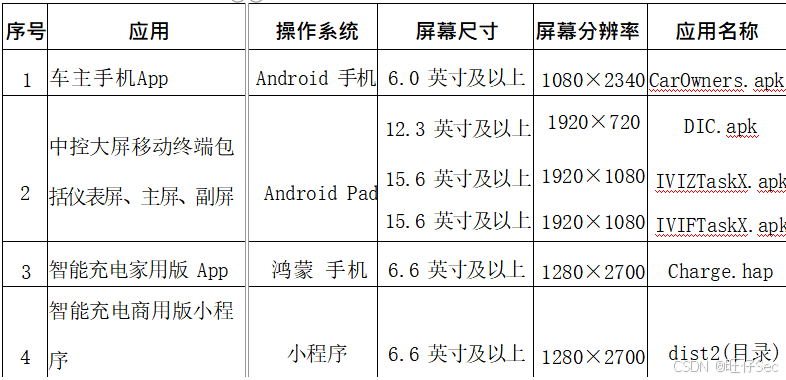

AppUI 尺寸自动适配开发电脑中提供的模拟器 UI（手机和Pad）、命名规范、应用名称（发布版本）和界面尺寸如下表：

竞赛结束前，选手将上述成果物添加到“移动应用开发.zip” 压缩包并提交。
（三）竞赛任务
参赛选手根据客户提供的任务描述，按照模块二的任务要 求，完成移动跨平台应用开发生态系统各任务功能开发。

任务 1：中控大屏-360 度全景功能-倒车
【任务说明】
1.车辆中控大屏开启，车辆挂入 R 挡时，中控大屏主屏显示 360 度全景 App 页面，页面分为影像和功能区上下两部分。
（1）影像区域占屏幕高度 80%，画面分为左右两个部分。画面左侧显示汽车倒车影像部分，实时获取后方视频流，并在车后方视频上绘制一个绿色长方形的倒车辅助线。画面右侧显示 360 度全景实时影像，影像左侧显示设备左摄像头影像、右侧显示设备右摄像头影像、上部分显示设备前摄像头影像、下部分显示设备后摄像头影像、中间显示汽车贴图模拟真实效果， 摄像头画面方向统一为以汽车贴图为中心的360 度全景影像（梯形图像拼接）。
（2）底部功能区占屏幕高度 10%。三个图标依次排开为：
【专注】【关闭】【标定】。点击【标定】按钮出现上拉列表显 示【去畸】【摄像头列表】，首次进入【去畸】按钮不可点击， 点击【摄像头列表】项打开展示所有可用的摄像头列表，点击列 表项显示对应摄像头画面，在摄像头前放置黑白圆点标定板， 在适当距离移动标定板，当达到可识别位置，摄像头画面对标 定板黑点进行彩色连线，此时点击屏幕进行案例保存，然后再 次移动标定板进行案例保存，保持 7 个案例后可点击【去畸】按钮，点击【去畸】按钮进行鱼眼摄像头去畸。点击【专注】出现上拉列表：前、后、左、右、360 度。点击五个选项，影像部分显示对应摄像头画面。点击【关闭】退出 App。

任务 2：中控大屏-媒体播放
【任务说明】
中控大屏开启时，在中控大屏仪表屏中选择媒体进行切换和播放。
1.中控大屏仪表屏幕中间显示媒体组件，组件内上方显示 正在播放的媒体信息例如“歌曲名称”“音视频名称”信息栏“音量显示”。信息栏下方显示播放控制按钮，“播放/暂停”“上 一曲下一曲”“音量滑块”“静音”。在操控设备中点击“播放
/暂停”，仪表屏中的按钮随之切换“播放/暂停”状态；点击操控设备中的“上一曲下一曲”按钮，仪表屏可切换正在播放媒体 信息；点击操控设备中的“静音”按钮，仪表屏幕“音量显示” 调节到静音模式。
2.中控大屏主屏中显示当前播放的歌曲名称、歌曲进度和 歌词，显示“播放/暂停”“上一曲下一曲”“音量滑块”“静 音”按钮，点击各自按钮可对当前播放的歌曲进行操作。
3.中控大屏的主屏和仪表屏，同步播放同一首歌曲，同步音 量，并同一音源输出。

任务 3：中控大屏-天气显示
【任务说明】
在中控大屏主屏中点击【天气】，进入天气 App，显示如下： 1.中控大屏主屏中显示：当前城市名，当前天气（晴天、多云、雨天、雪天等），最高温度和最低温度；中部展示湿度：显示当前湿度，例如“湿度：65%”；底部显示风速：显示当前风 速，例如“风速：5km/h”；城市列表：可根据城市列表选择城 市，切换成所选城市的天气数据，并且切换数据时，中控大屏副屏的显示数据也会切换成对应程序的天气数据，实现多屏同显 和异显。
2.当中控大屏主屏点击城市列表选择城市，选中城市的城 市名、当前天气、最高温度、最低温度、湿度、风速，同时在中控大屏仪表屏中同步显示该内容，实现多屏同显和异显。

任务 4：智能充电商用版小程序-订单
【任务说明】
1.进入智能充电商用版小程序，在首页点击底部菜单【订 单】，进入订单列表页，页面分为三部分，顶部显示页面标题， 标题下方显示订单状态标签，标签下方显示列表项。
（1）订单状态标签，包括进行中、待支付和已完成。
（2）进行中列表项：展示订单编号、开始时间、充电站名 称、充电桩名称、充电桩编号、已充电量、充电时长、预计剩余时长和结束充电按钮；点击列表项进入订单详情。
（3）待支付列表项：展示订单编号、开始时间、充电站名 称、充电桩名称、充电桩编号、充电量、充电时长、待支付金额和支付按钮；点击列表项进入订单详情。
（4）已完成列表项：展示订单编号、开始时间、充电站名 称、充电桩名称、充电桩编号、充电量、充电时长和支付金额； 点击列表项进入订单详情。
2.进入订单详情页，详情页顶部显示订单标题，下方展示订 单状态、订单编号、终端信息、充电信息、费用信息和支付信息；
（1）终端信息：充电站名称、充电桩编号和充电桩名称。
（2）充电信息包括开始充电时间、结束充电时间、已充电量、充电时长、车牌号和车辆型号。
（3）费用信息：订单总额、电费、服务费和实付金额。
（4）支付信息：支付金额、支付方式和支付时间。

任务 5：中控大屏-应用市场
【任务说明】
1.在中控大屏主屏中点击应用市场，进入应用市场页面，页 面包括推荐 App 内容，搜索菜单、更新菜单。
2.App 推荐卡片，卡片内容为 App 图标、背景、名称、介绍、
【下载】按钮，点击【下载】按钮进行 App 下载安装。卡片下方展示专题列表，专题列表为本周热门 App 列表，列表包括 App 名称、App 缩略图、下载次数、【下载】按钮，点击【下载】按钮可下载对应 App（管理服务端可进行 App 上传，推荐状态的修改等功能）。
3.点击搜索菜单，跳转至搜索页面，在搜索页面输入应用名 称，点击【搜索】按钮可模糊查询应用列表。
4.点击更新菜单，展示所有可更新的 App 列表，点击更新按钮可进行更新。

任务 6：数据分析
【任务说明】
在车主手机 App 主页面上，点击底部导航栏“数据分析”， 进入数据分析页面。
1.柱状图：请分析 2023 年上半年使用充电桩的充电次数、充电量和花费，按照月耗电比例进行分析，横坐标为月份，每组纵坐标为充电次数、充电量和花费。
2.折线图：请分析统计 2023 年 3 月、5 月每百公里耗电量， 按照每月耗电量和行驶公里数统计，横坐标为月份，每组折线 点显示耗电量、行驶里程和平均百公里耗电量。

模块三：应用部署测试

（一）模块考核点
模块分值：25 分
本模块重点考查选手应用系统测试能力，基于移动跨平台 应用开发生态系统，围绕车主 App、中控大屏 App、智能充电家用版 App 和智能充电商用版小程序，进行应用系统部署、测试用例编写、功能测试、API 自动化测试以及文档编写。
（二）任务要求
1.部署移动跨平台应用开发生态系统待测应用。
2.根据“移动跨平台应用开发生态系统车主手机功能范 围.pdf”，撰写测试用例文档，并进行功能测试，将功能缺陷提 交缺陷文档中。
3.利用 Postman 工具进行 API 接口测试，并导出 Api.json脚本。
4.根据“移动跨平台应用开发生态系统车主手机功能范 围.pdf”，撰写产品操作手册文档。
竞赛结束前，选手将上述成果物测试用例.xlsx、缺陷分 析.docx、Api.json、产品操作手册.docx 添加到“应用部署测试.zip”压缩包内，并提交压缩包文件。

（三）竞赛任务
任务 1：应用功能测试
根据“ 移动跨平台应用开发生态系统车主手机功能范围.pdf”中描述的功能范围，撰写测试用例文档（具体测试用例 数量如表 3 所示，测试用例格式如表 4 所示）并进行全范围功能测查，找出特定的 10 个 Bug，根据找出的 Bug 进行缺陷分析，分析 Bug 出现的原因，将 Bug 填写到“缺陷分析.docx”中，缺陷分析填写样例如表 5 所示。

表 3 功能模块说明

序号	功能模块	说明
1	车主手机功能范围-功能 1	本功能模块编写至少 10 个测试用例
2	车主手机功能范围-功能 2	本功能模块编写至少 10 个测试用例
3	车主手机功能范围-功能 3	本功能模块编写至少 10 个测试用例
4	……	……

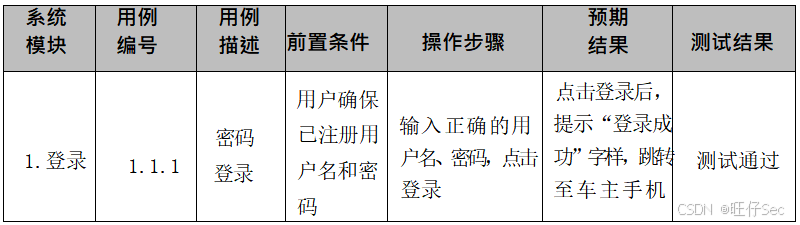

表 4 功能测试填写样例表

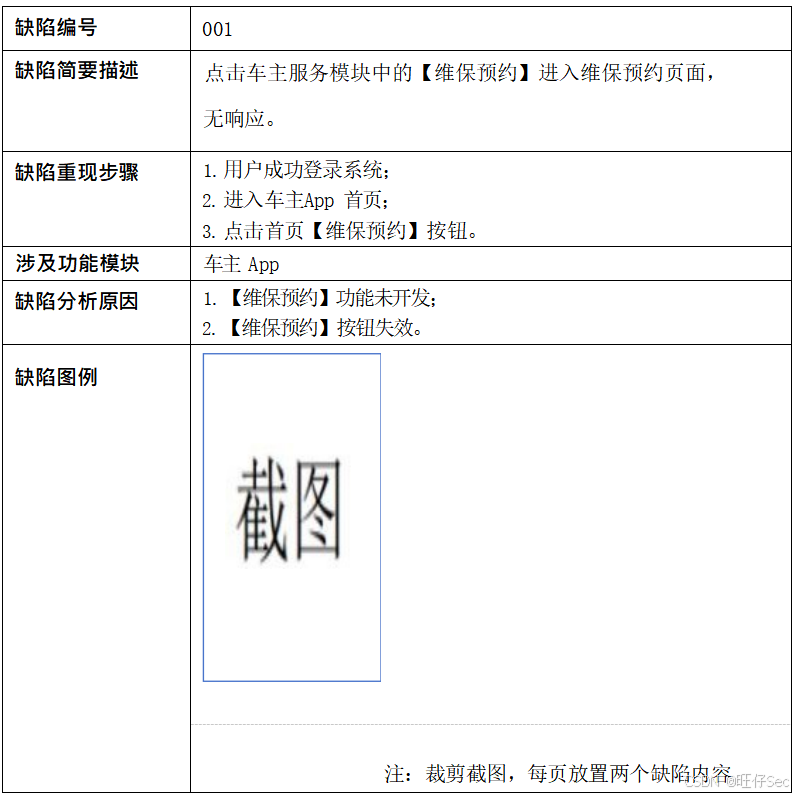

表 5 缺陷分析填写样例表

任务 2：API 接口测试
利用 Postman 测试工具，根据移动跨平台应用开发生态系统API 文档，进行自动化 API 接口测试，并导出 Api.json 文件。

任务 3：撰写产品操作手册
对移动跨平台应用开发生态系统车主手机功能进行梳理分析，利用产品操作手册（模板）.docx 文件编写产品操作手册， 具体规范如下描述：
第一部分：编写待测 App 的产品定位中心叙述，罗列核心功能点名称与运行待测 App 的运行基础环境。
第二部分：编写上述功能点的指导说明，准确叙述用户操作 行为，将功能变得具体化、形象化，便于读者理解具体内容，增 强说服力。
第三部分：编写需要指出使用待测 App 的常规注意事项进行说明，提示用户规避使用不规范操作等。

需要竞赛资源可私信我或加我微信详细了解！（全套资源）

微信联系方式在文章最底部！！

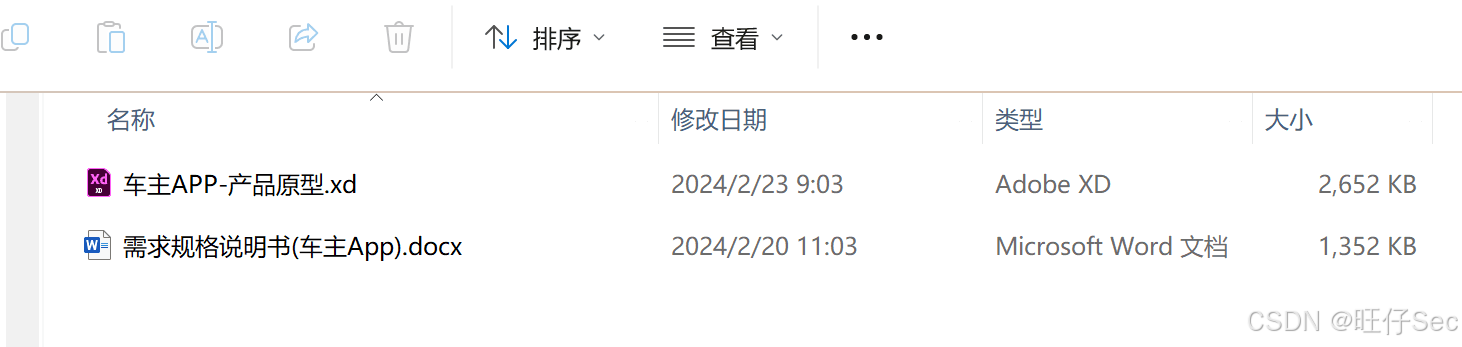

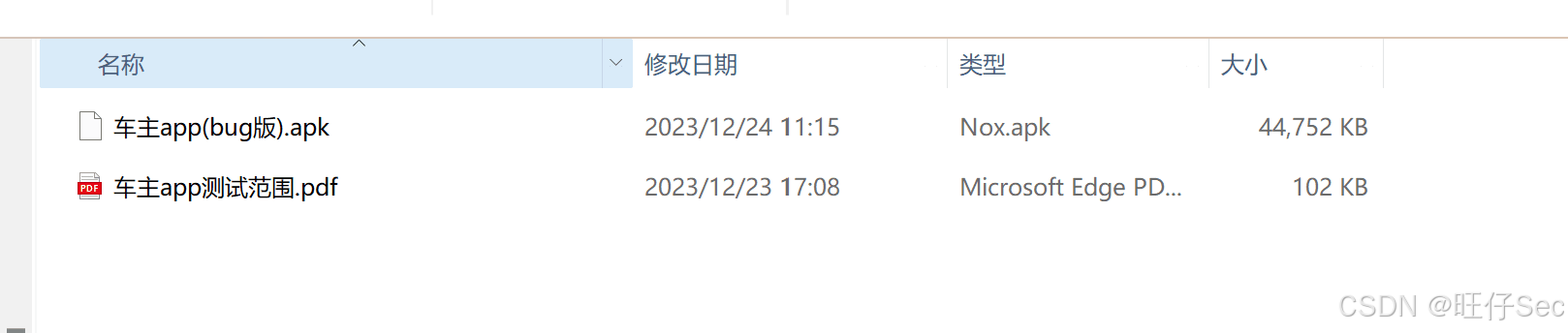

部分资源截图如下：
