1.概述

此文档用来说明覆盖率工具gcov和lcov的使用方法，使用中遇到的问题以及解决方法。

2.gcov的使用

gcov 是一个与 GCC配套的命令行工具，用于测量和报告程序的测试覆盖率。它是 GNU 二进制利用工具 binutils 的一部分，专门设计用于分析 C 和 C++ 程序的测试情况

2.1.gcov的安装

当你安装GCC编译器时，gcov 作为其测试套件的一部分，也会被安装。

2.2.使用示例

①添加编译选项：

gcc -fprofile-arcs -ftest-coverage -o example example.c

②执行程序：

./example

③生成报告：

gcov example.c

2.3.对每一步的详细说明

2.3.1.添加编译选项

需要添加两个编译选项，分别是 -fprofile-arcs和 -ftest-coverage。

-fprofile-arcs 选项会生成以 .gcno 结尾的文件，此文件包含了编译器在编译过程中产生的控制流图信息，它是 gcov 工具生成覆盖率报告所需的。在编译之后会为每一个编译包含的 .c 文件都生成一个以 .gcno 结尾的文件。

-ftest-coverage 选项会生成 .gcda 文件。这个文件记录了程序运行时的覆盖率数据，即哪些代码被执行了。在运行编译之后的可执行程序后会为每个编译包含的 .c 文件生成一个 .gcda结尾的文件。

2.3.2.执行编译后的可执行程序

执行程序后，如果添加了前面两个编译选项，会为每一个 .c 文件生成相应的 .gcda 文件用来记录每个文件的覆盖率信息。

如果是在其他主机环境运行，会在运行主机生成对应源文件的.gcda文件，此文件生成的位置为可执行程序编译时所在的目录，需要将其移到编译目录的对应源文件位置，再执行gcov或lcov生成覆盖率报告。

2.3.3.生成覆盖率报告

使用 `gcov + 程序源文件` 可以生成对应源文件的覆盖率报告,覆盖率报告以 .c.gcov 结尾。

覆盖率报告示例：

      -:    1:#include <stdio.h>			// ‘-’表示该行未被执行，1表示源文件行号
      -:    2:#include <stdbool.h>
      -:    3:
      1:    4:bool isEven(int number) {return number % 2 == 0;}   // ‘1’表示该行被执行了一次
  #####:    5:bool isPositive(int number) {return number > 0;}	// ‘#####’表示该行未被执行
      1:    6:int main() {
      1:    7:    int number = 43;    //1* 表示这个 if 语句至少在一次执行中被满足，并且至少有一个分支（if 或 else）被执行了一次
     1*:    8:    if (isEven(number) && isPositive(number)) {
  #####:    9:        printf("The number is a positive even number.\n");
      -:   10:    } else {
      1:   11:        printf("The number is not a positive even number.\n");
      -:   12:    }
      1:   13:    return 0;
      -:   14:}

2.4.gcov的选项

2.4.1.显示每个函数覆盖率

gcov -f example.c

2.4.2.输出分支的执行覆盖率

此选项会在.c.gcov中包含函数执行的覆盖率等信息。

gcov -b example.c

3.lcov的使用

lcov 是一个与 gcov 配套使用的开源工具，用于收集和可视化分析由 gcov 生成的代码覆盖率数据，它提供了比 gcov 更高级的分析和报告功能，包括生成易于阅读的 HTML 格式的覆盖率报告。

3.1.lcov的安装

从github下载源码进行安装或者直接执行以下命令。

git clone https://github.com/linux-test-project/lcov.git

网址下载：

https://github.com/linux-test-project/lcov/

将下载的lcov-2.1.tar.gz 进行解压，直接执行make install进行安装。

安装依赖库：

yum install -y perl-Capture-Tiny perl-DateTime perl-Digest-MD5
yum install -y perl-TimeDate perl-Devel-Cover perl-Module-Load-Conditional

3.2.使用示例

①添加编译选项：

gcc -fprofile-arcs -ftest-coverage -o example example.c

②执行程序：

./example

③生成html报告：

lcov --capture --directory . --output-file coverage.info

genhtml --show-proportion coverage.info --output-directory out

3.3.genhtml选项

3.3.1生成黑色主题的html网页

genhtml --dark-mode coverage.info --output-directory out

3.3.2.页面显示函数覆盖率

genhtml --show-proportion coverage.info --output-directory out

3.3.3.页面显示颜色图例

genhtml --legend --show-proportion  coverage.info --output-directory out

3.3.4.生成自定义标题

genhtml -t "测试覆盖率示例"  --show-proportion  coverage.info --output-directory out

3.4.查看html文件

将genhtml生成的out目录下载下来，在目录中点击index.html使用浏览器打开即可。

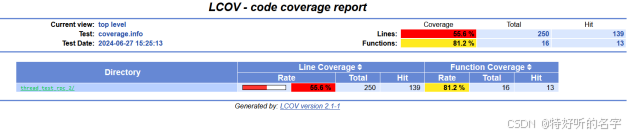

3.4.1.整体的覆盖率

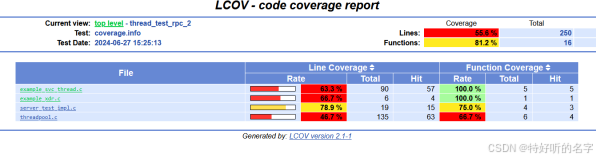

3.4.2.每个文件的覆盖率

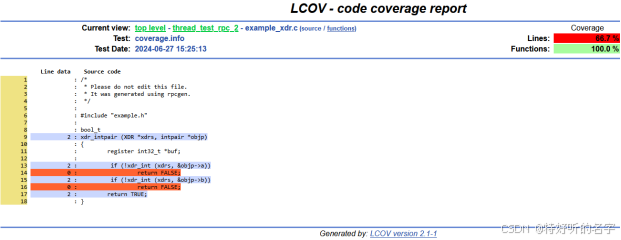

3.4.3.文件覆盖率详情

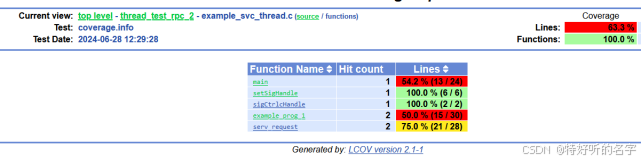

3.4.4.查看函数覆盖率信息

4.使用时发现的问题

4.1.死循环程序无法生成报告

使用了死循环的程序，在生成覆盖率报告时，使用ctrl+c 结束程序后，覆盖率报告并没有生成gcda文件，自然也无法生成gcov覆盖率报告文件。

4.1.1.解决方法

使用信号结束程序时，需要对信号进行捕获处理，增加处理函数，这样在结束程序时才能正常生成覆盖率报告。例如以下程序增加对ctrl+c信号的处理：

static void sigCtrlcHandle(int sig)
{
    exit(sig);
}

static int setSigHandle(void)
{
    struct sigaction act;

    sigfillset(&act.sa_mask);
    act.sa_flags = 0;

    act.sa_handler = sigCtrlcHandle;
    sigaction(SIGINT, &act, 0);	//处理ctrl+c的信号
}

通过增加上述代码，当执行 Ctrl+C退出程序时，可以生成gcda文件，在执行gcov命令生成覆盖率文件了。
