绘制stm32最小系统PCB图

绘制STM32最小系统PCB图

一、根据原理图进行封装
由上一个实验画出的原理图如下：

1、给stm32f103c8t6_48pin芯片封装

2、给电容封装
采用批量选择电容

在进行封装

所有器件封装完成后，检查错误

这里可以看出封装没有错误，警告的可以不管。
最后检查原理图绘制有没有问题

二、把原理图器件导到PCB里面去

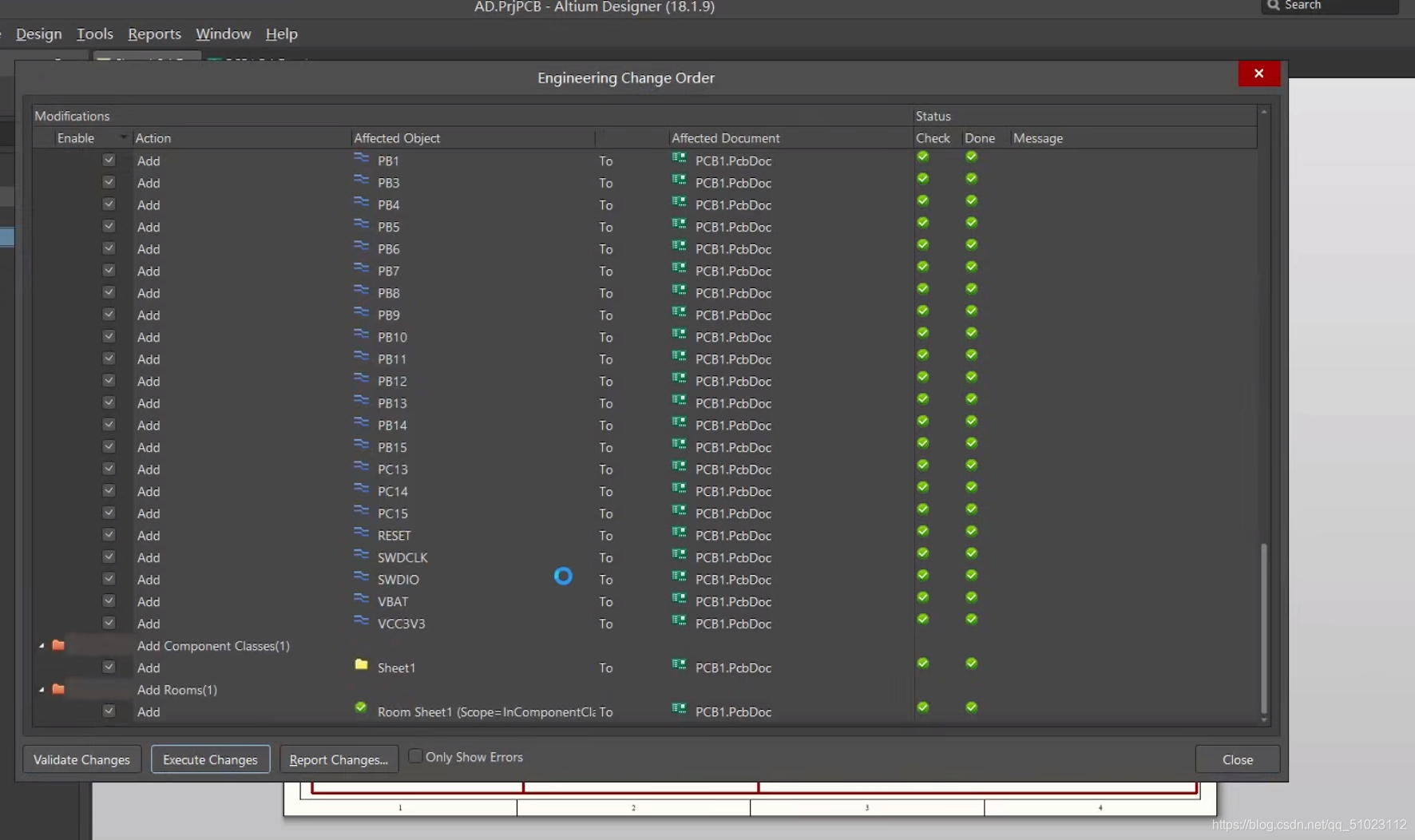

1、点击Execute Changes开始导入

2、导入后如图

三、PCB绘制
（一）布局

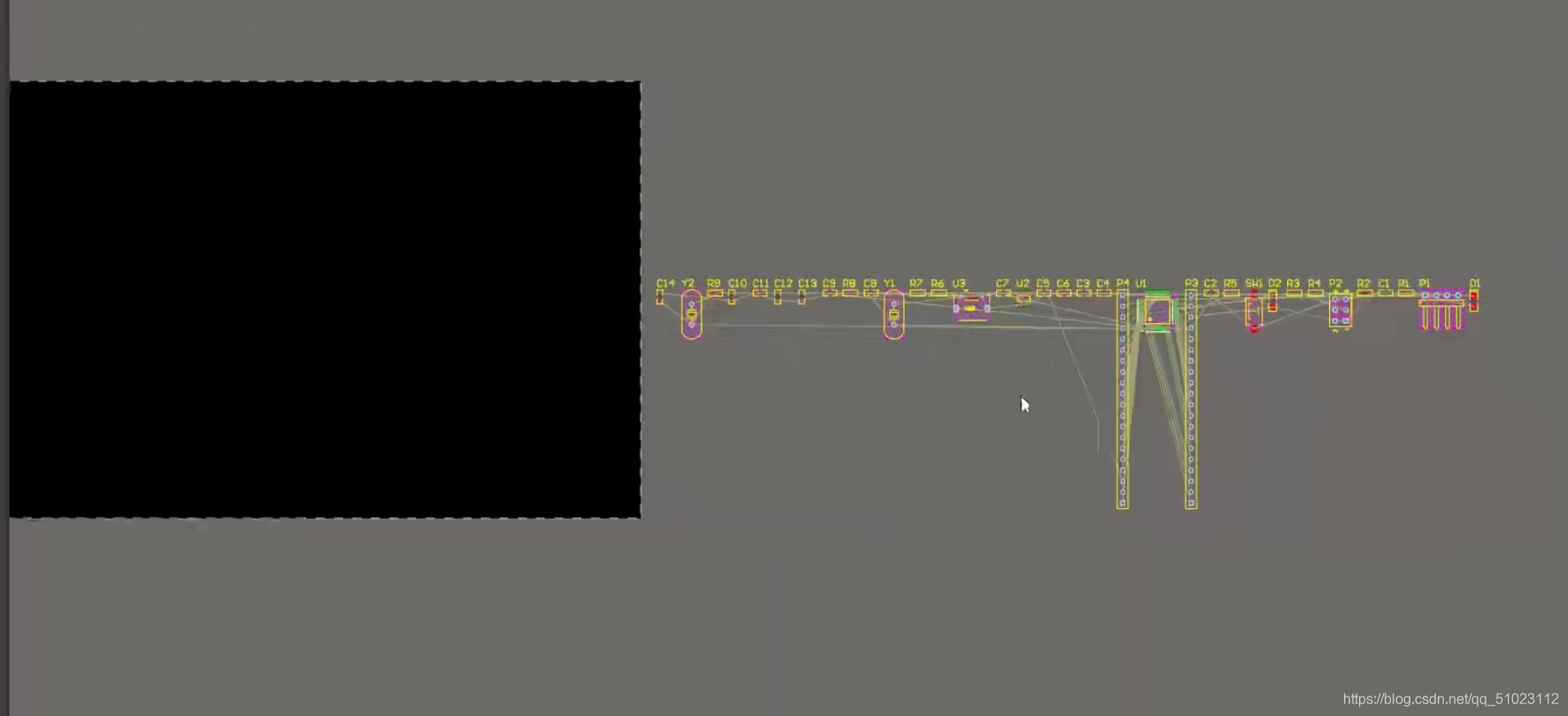

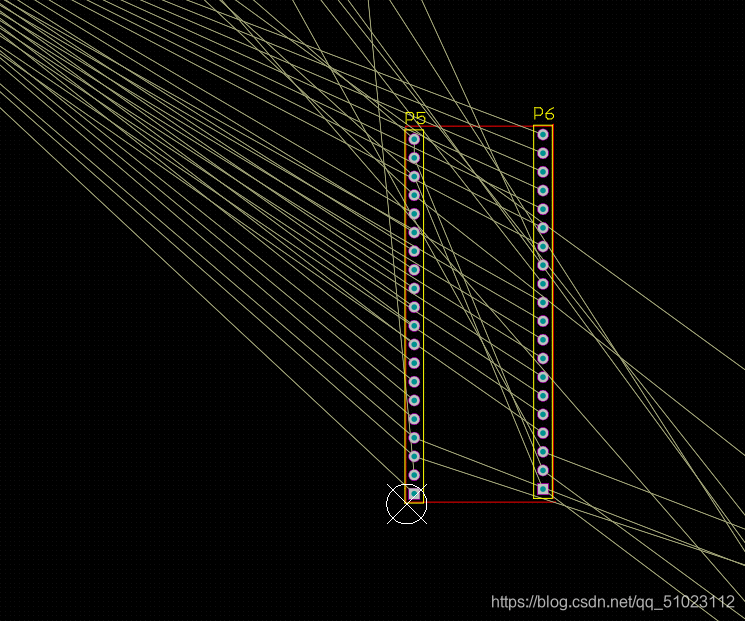

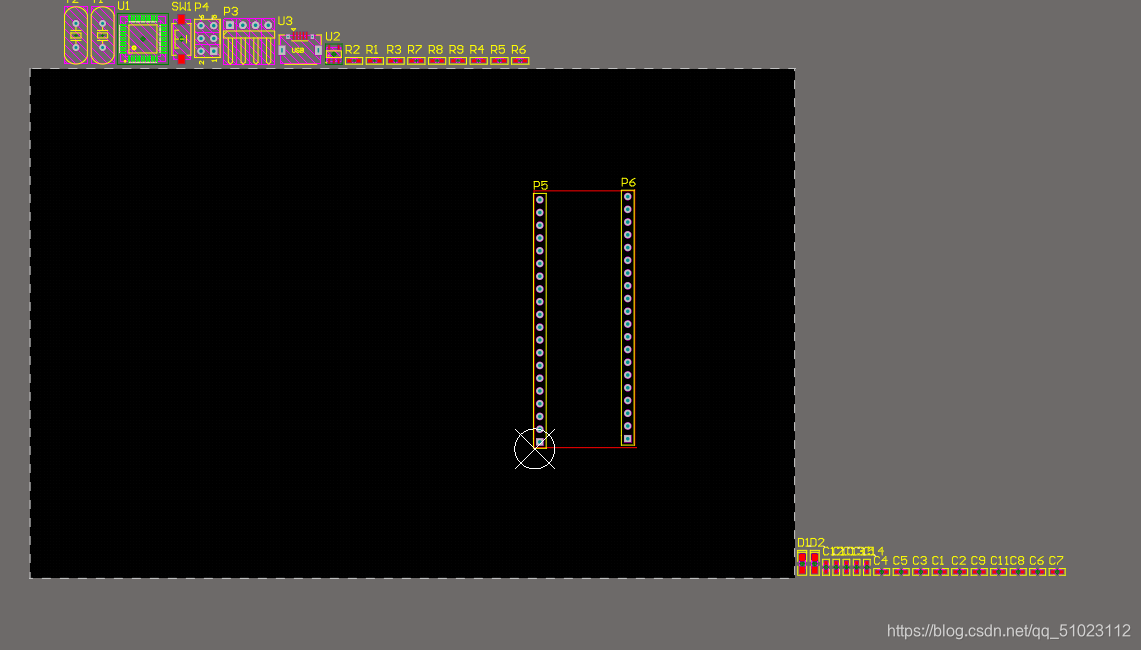

1、把元器件排列在板子外

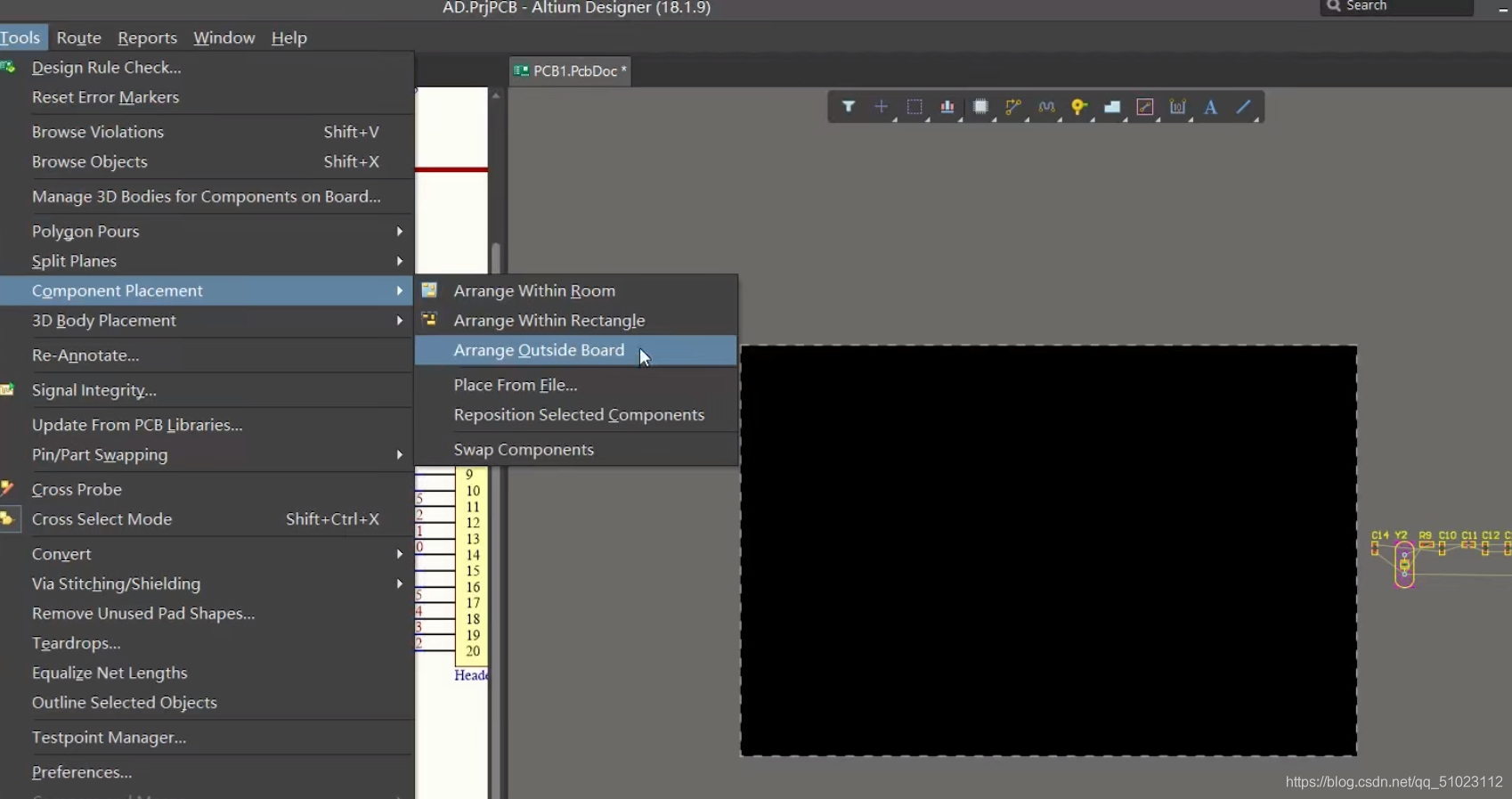

工具元器件放置

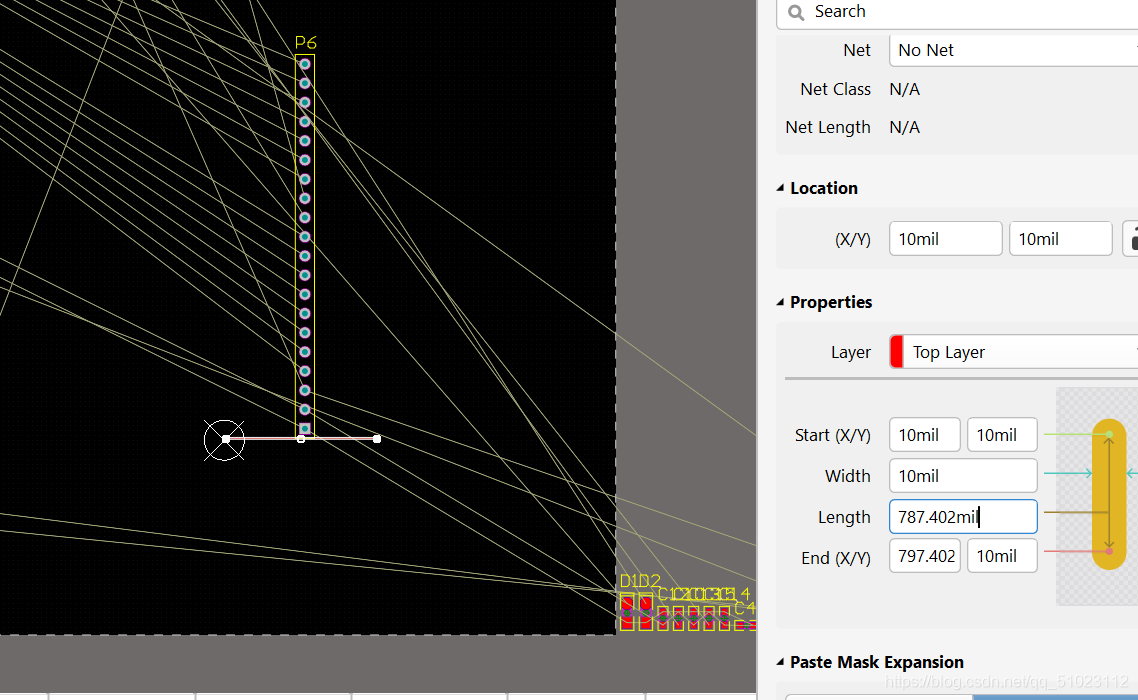

2、设置线的尺寸(长度20mm）

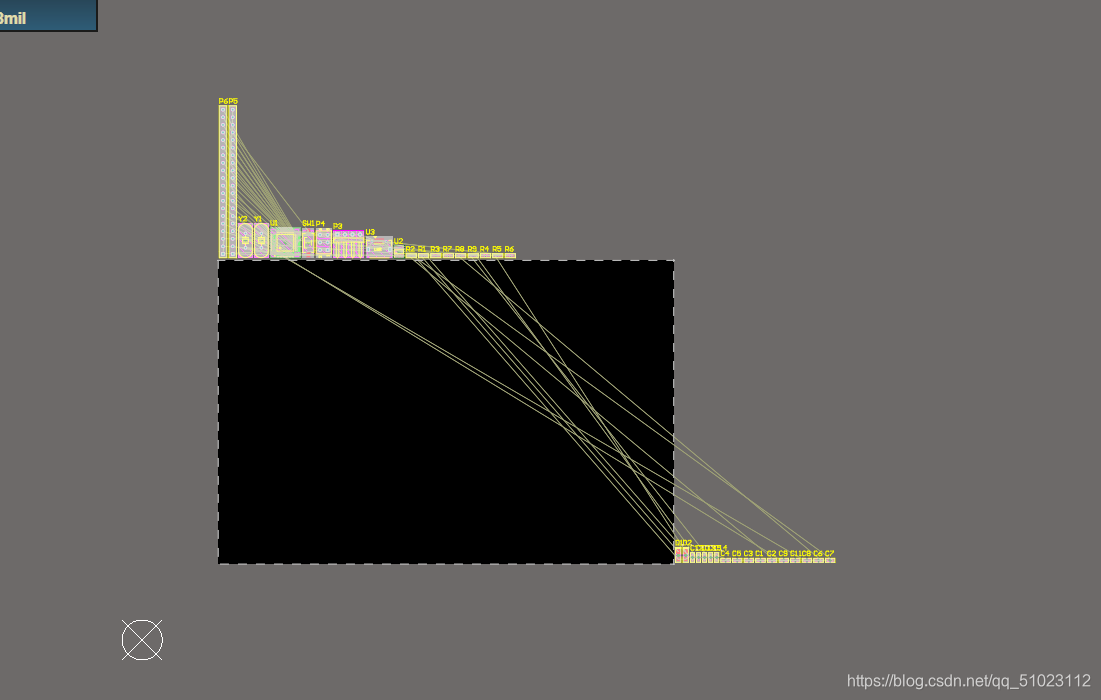

放置板子

按快捷键n隐藏所有连线

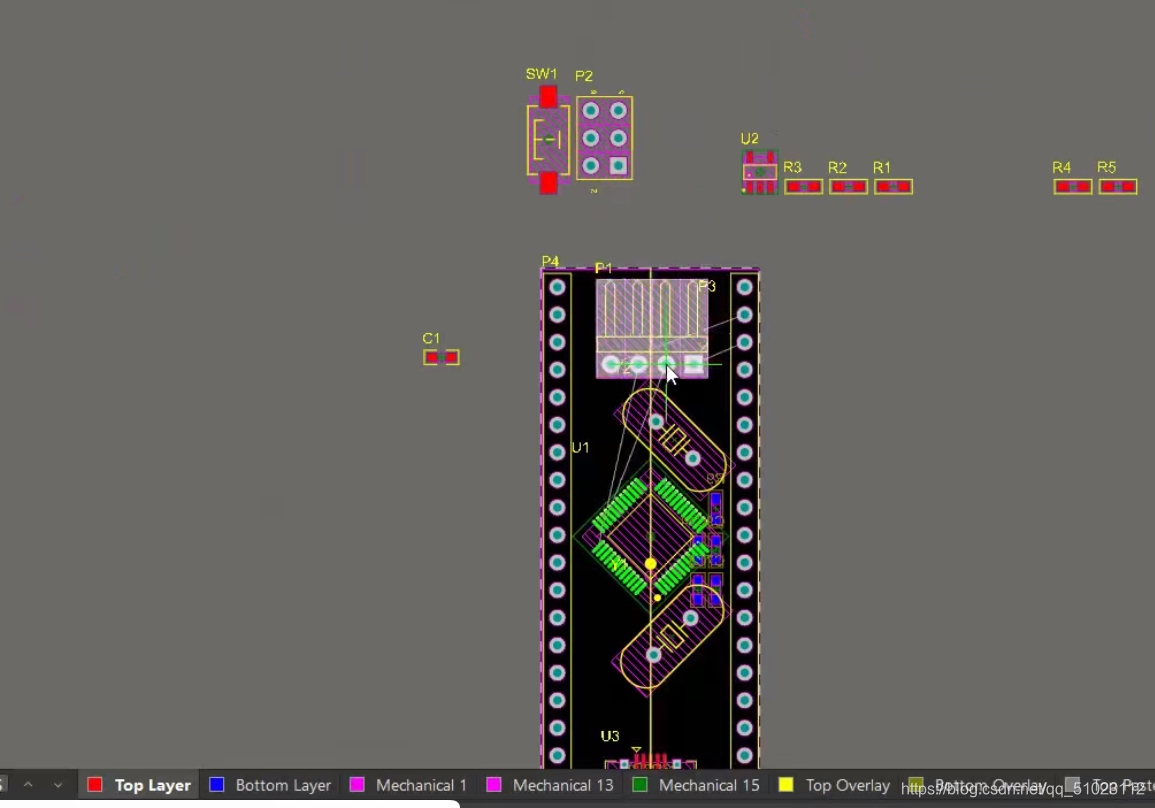

3、移动元器件

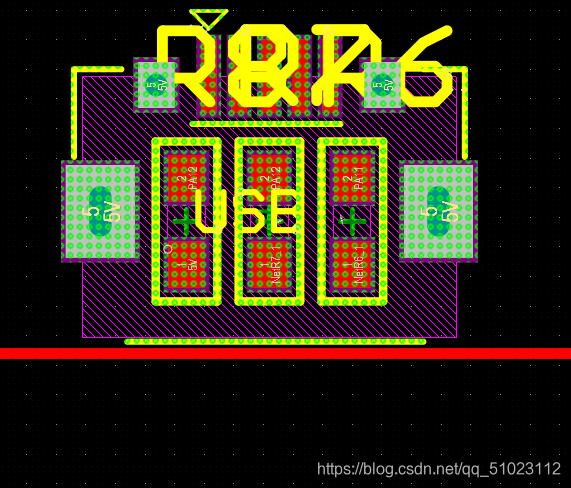

电源模块

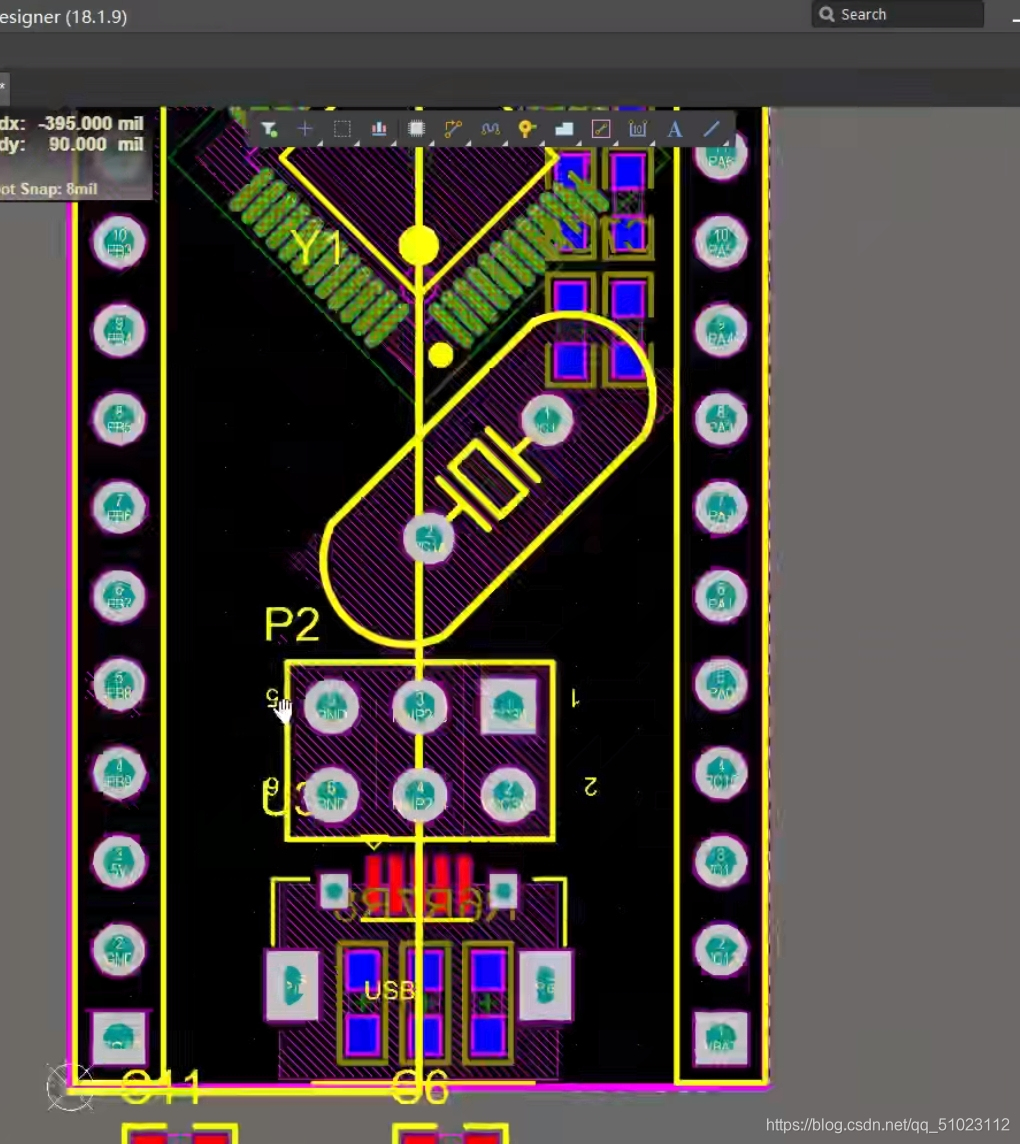

晶振模块

开关模块

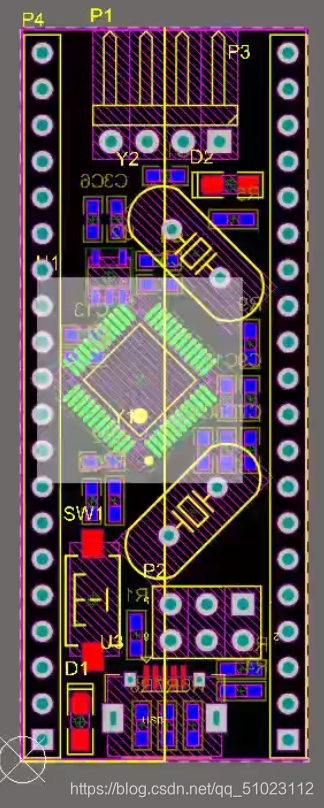

最后布局完成

（二）布线
1、自动布线

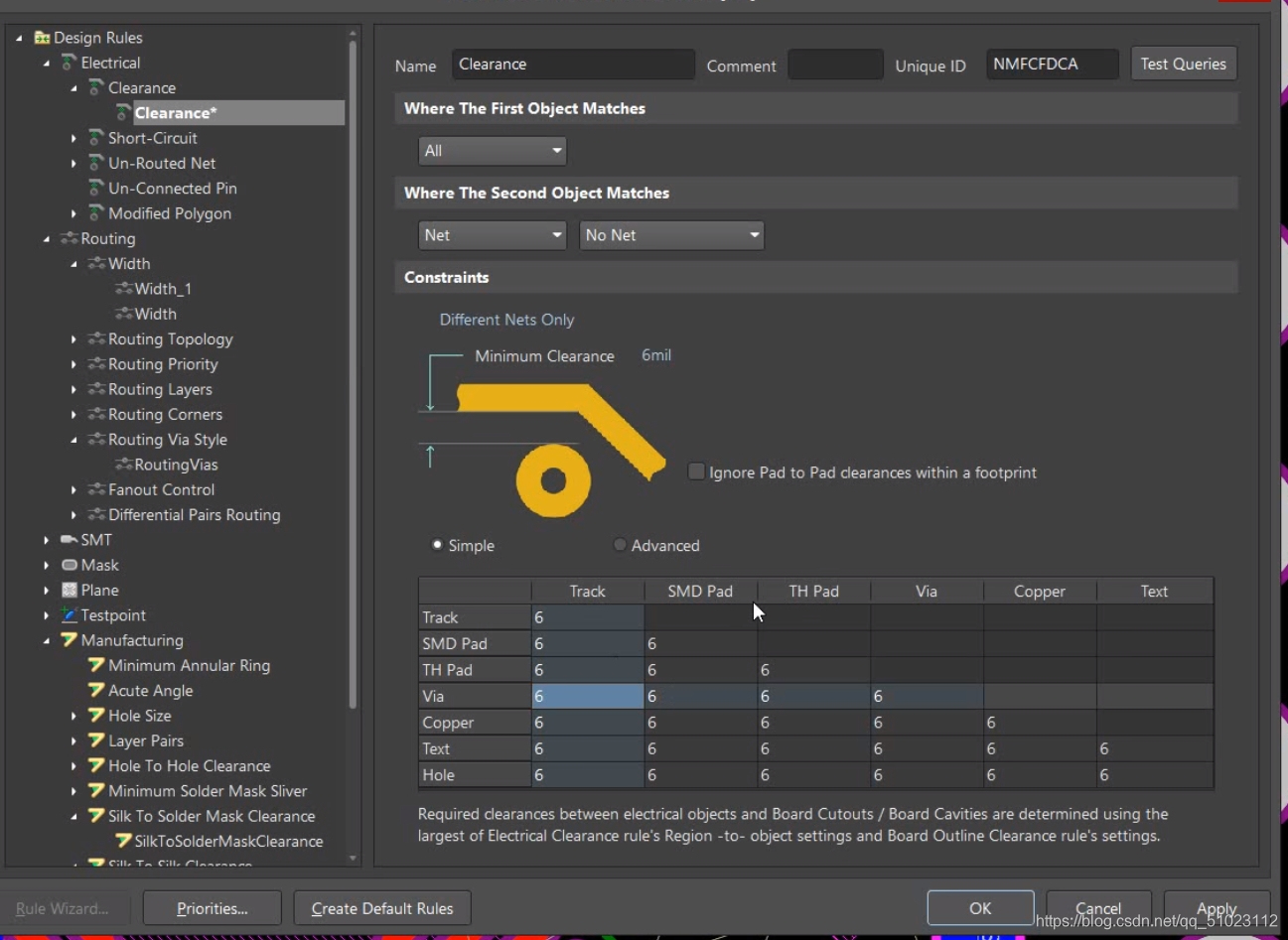

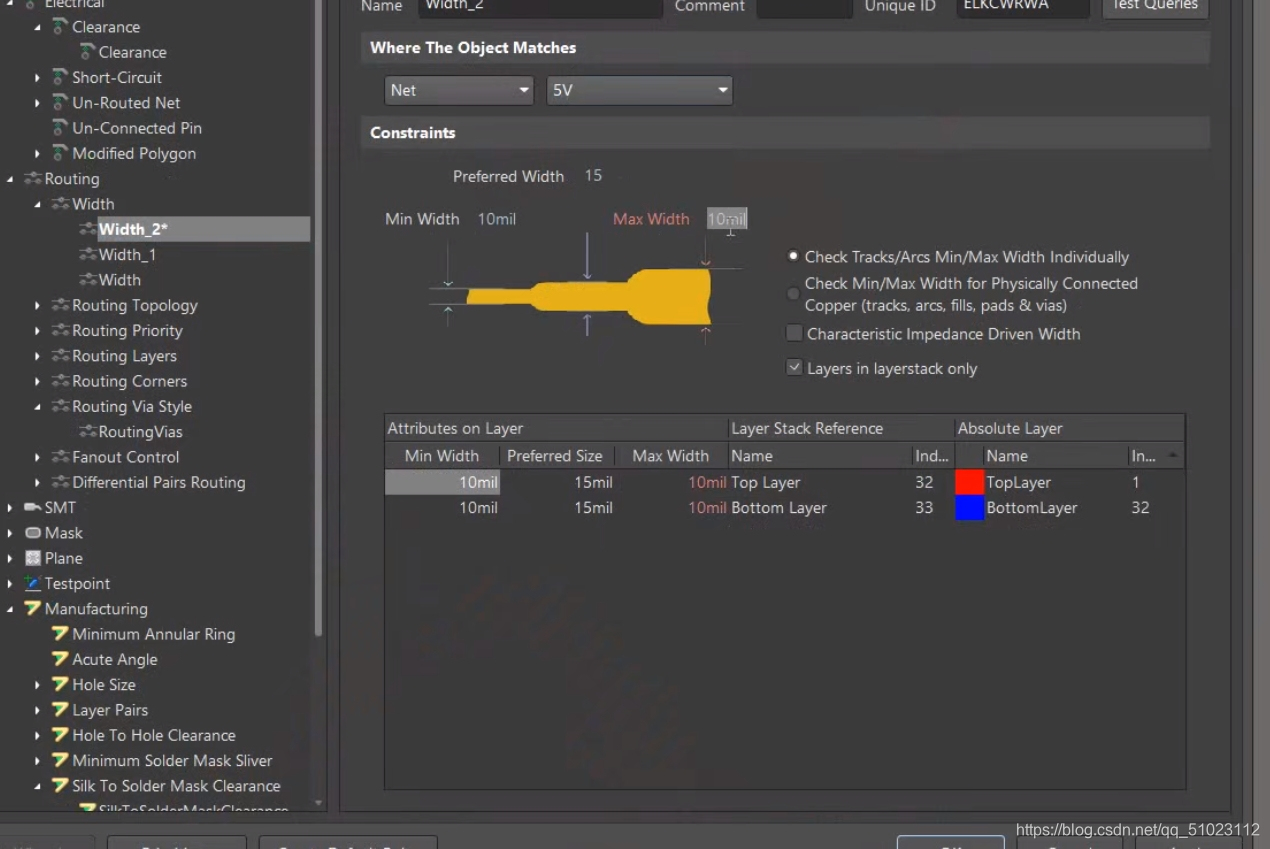

设置更改内容

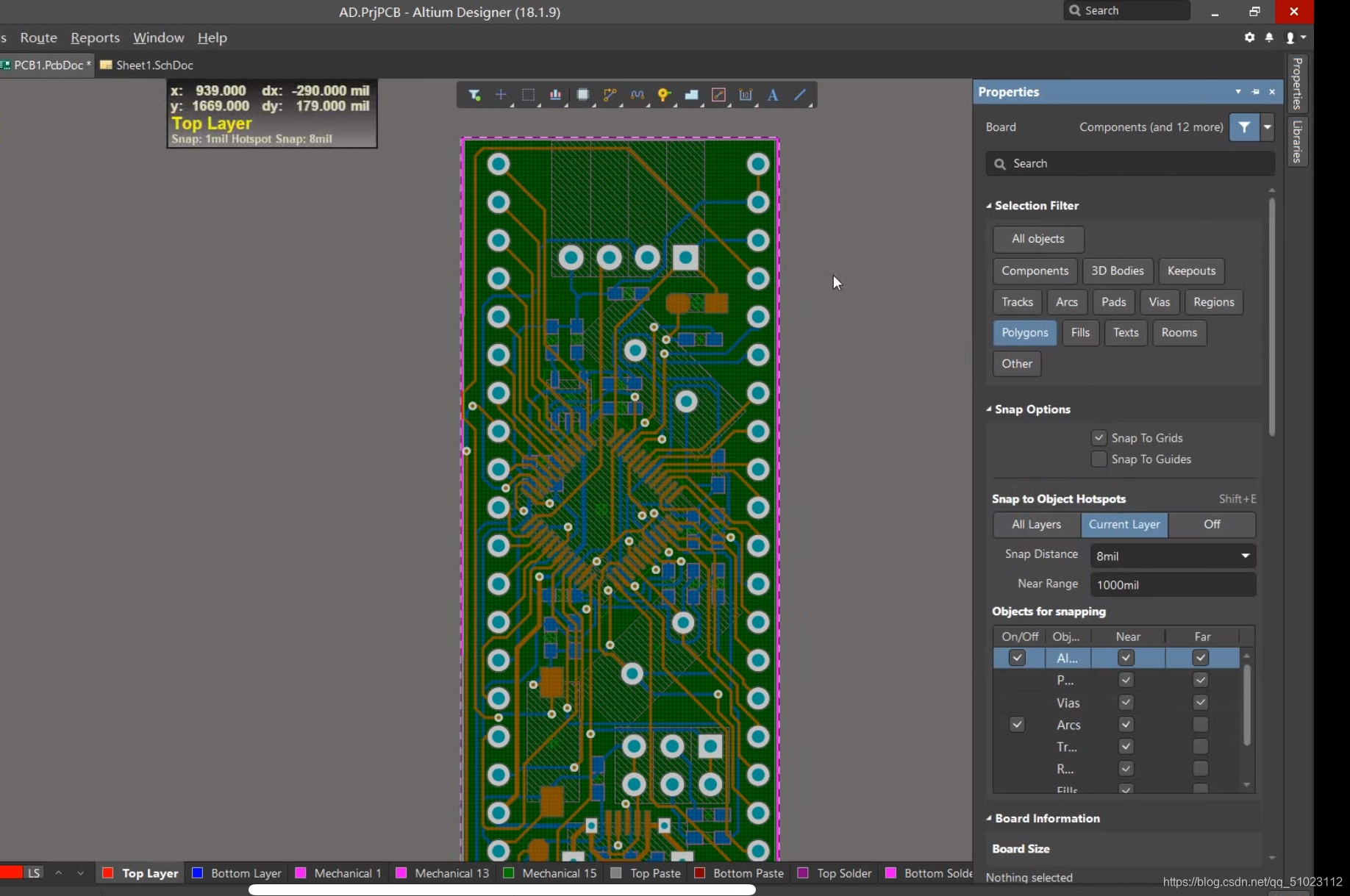

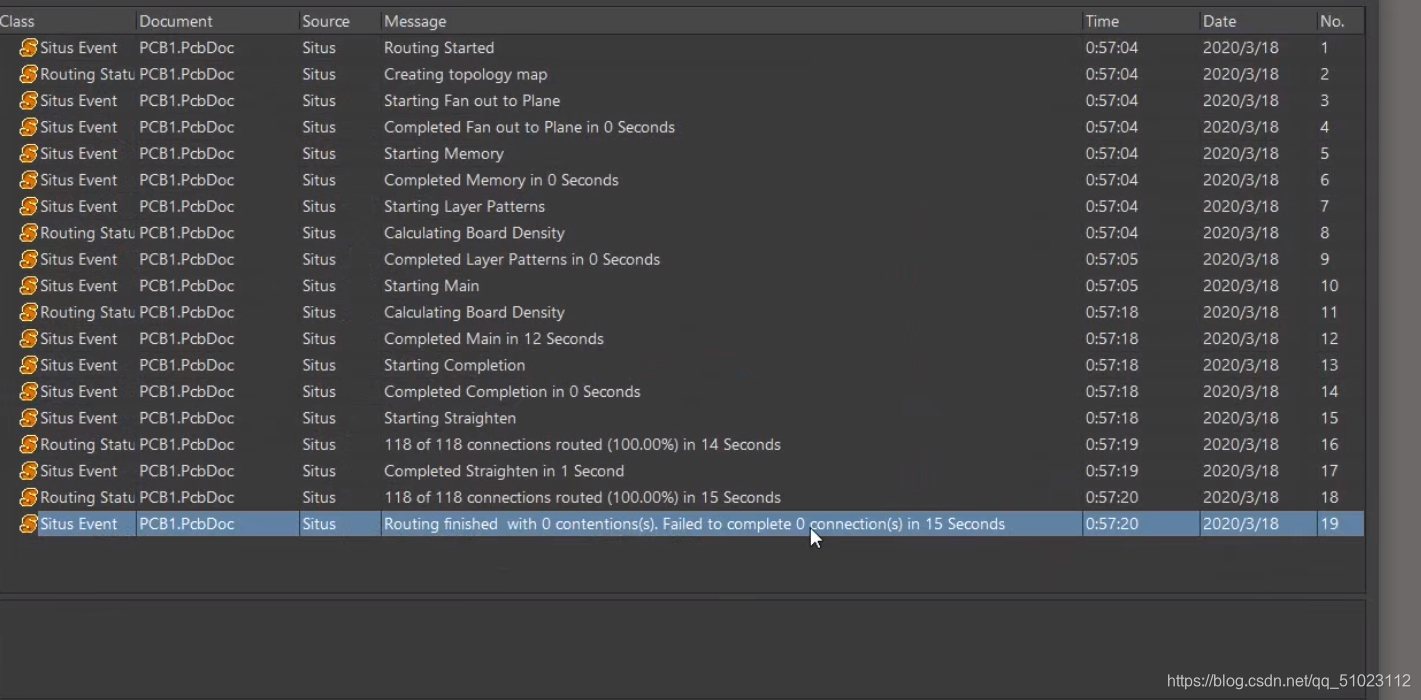

2、设置完后自动布线

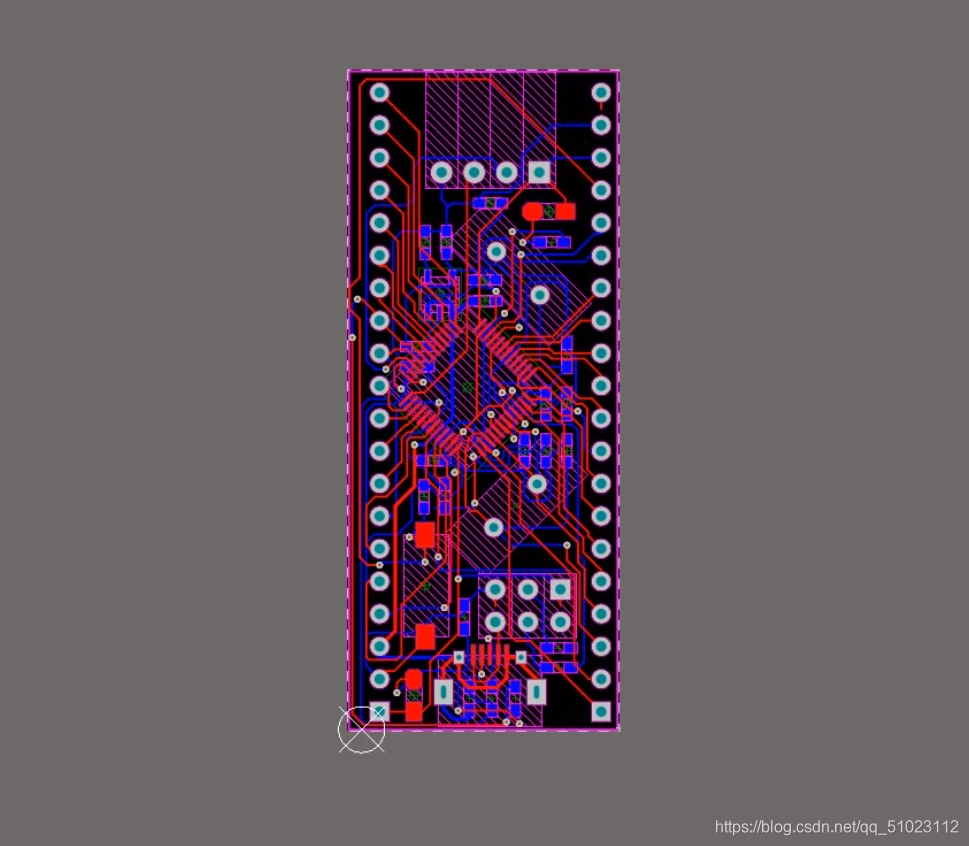

再简化一下布线

（三）覆铜与丝印整理

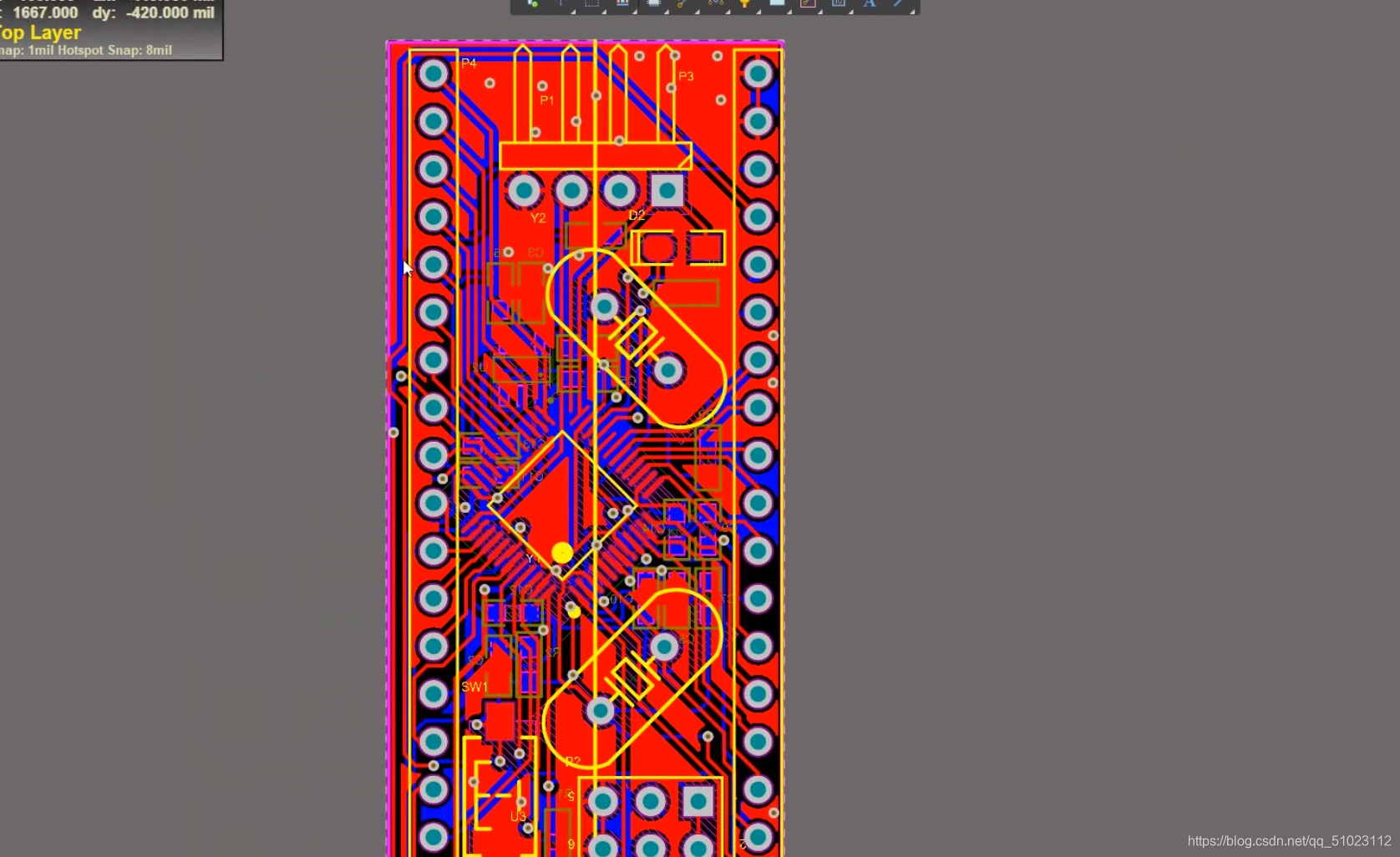

1、边框覆铜

2、逐层覆铜

（四）电气规则检查

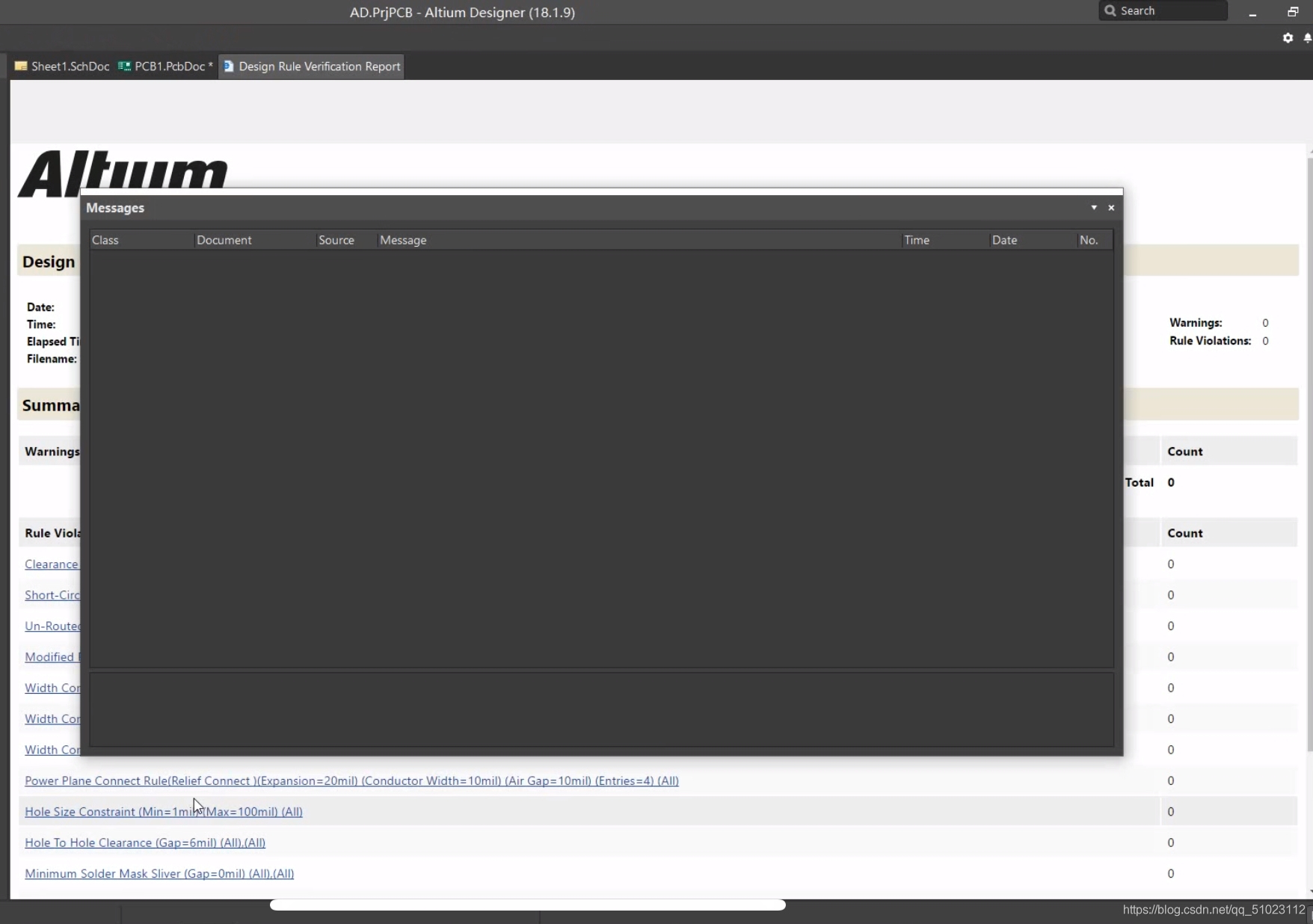

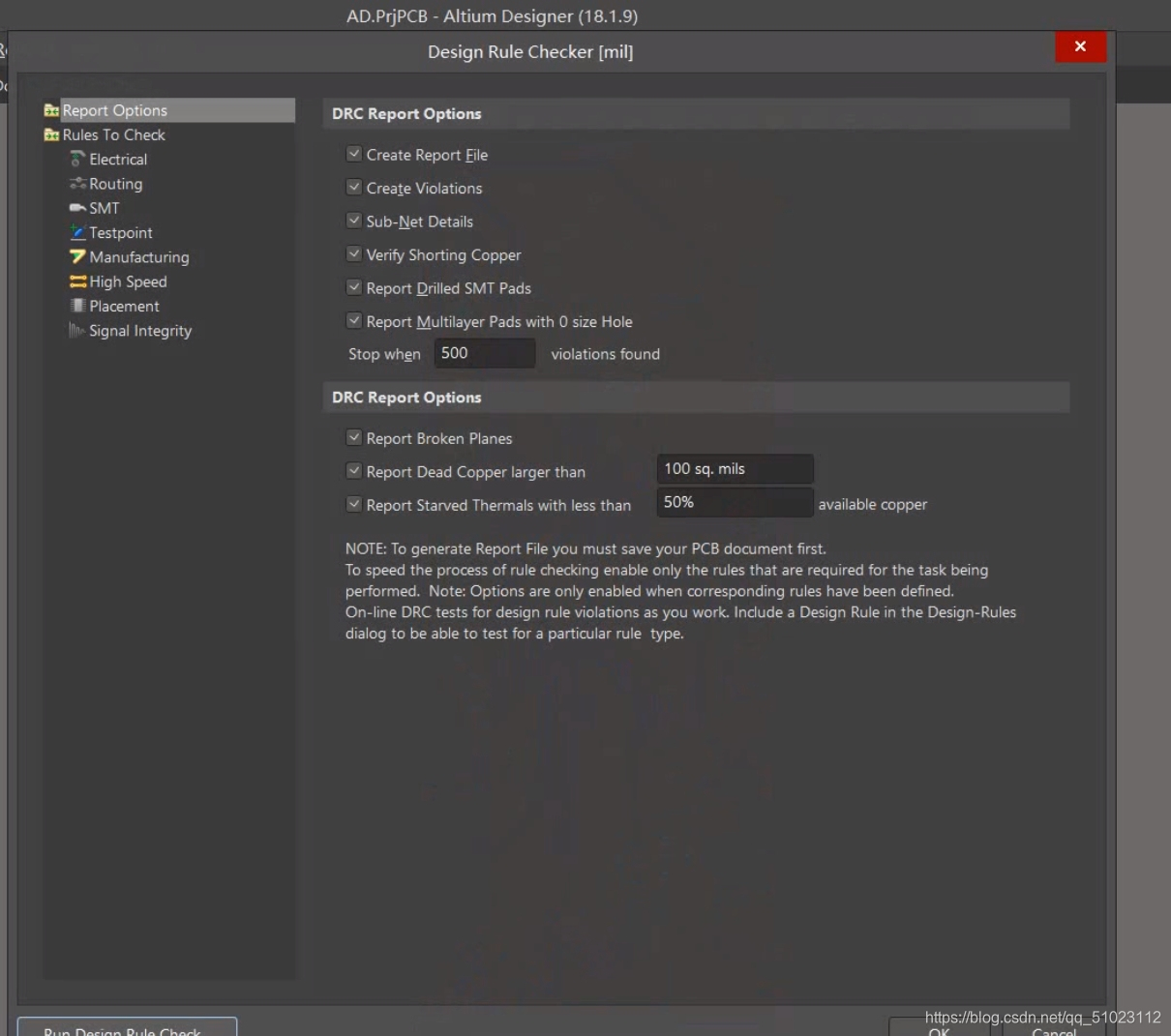

1、电气规则检查

run运行

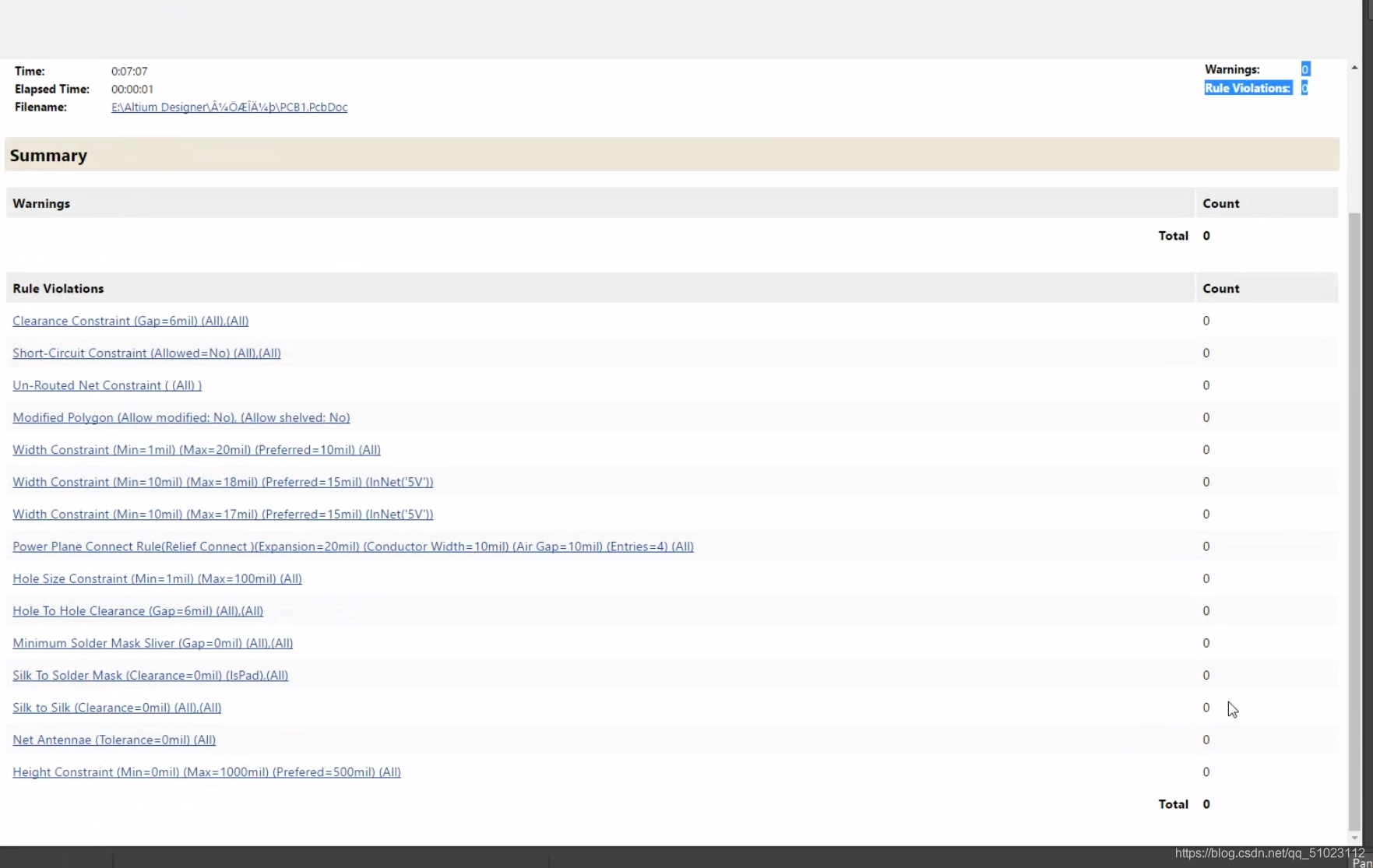

检查无错误

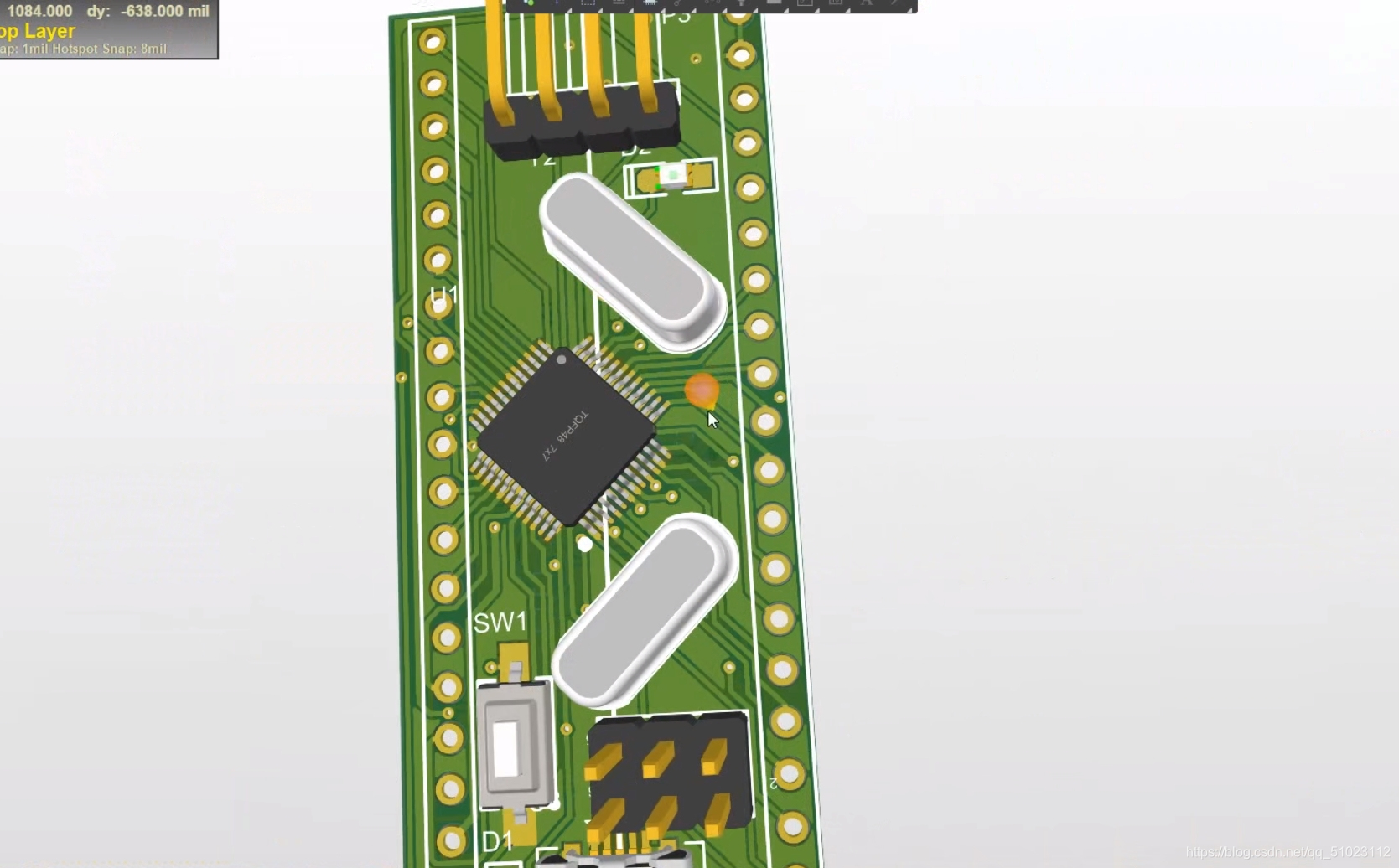

板子绘制完成
PCB绘制完成
