三菱MR-J4伺服电机电源电缆、编码器电缆、抱闸电缆选型说明

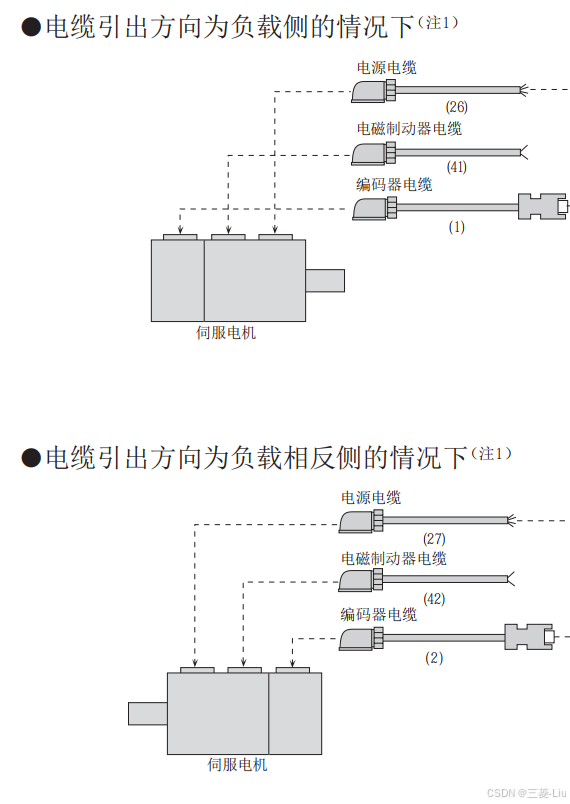

伺服电机用电缆基本构成伺服电机各系列产品所需的选件电缆及连接器各不相同。请根据下表确定相应选件。

伺服电机用电缆的选择请使用下表中列出的伺服电机连接电缆。相应电缆的编号请参照各一览表。

1.仅带电磁制动器的伺服电机需要电磁制动器电缆。
2.HG-UR系列1.5kW以下的型号及HG-RR系列中,伺服电机电源连接器内有电磁制动器端子,无需电磁制动器连接器套件。
3.HG-AK系列中,伺服电机电源连接器内有电磁制动器端子,无需电磁制动器电缆

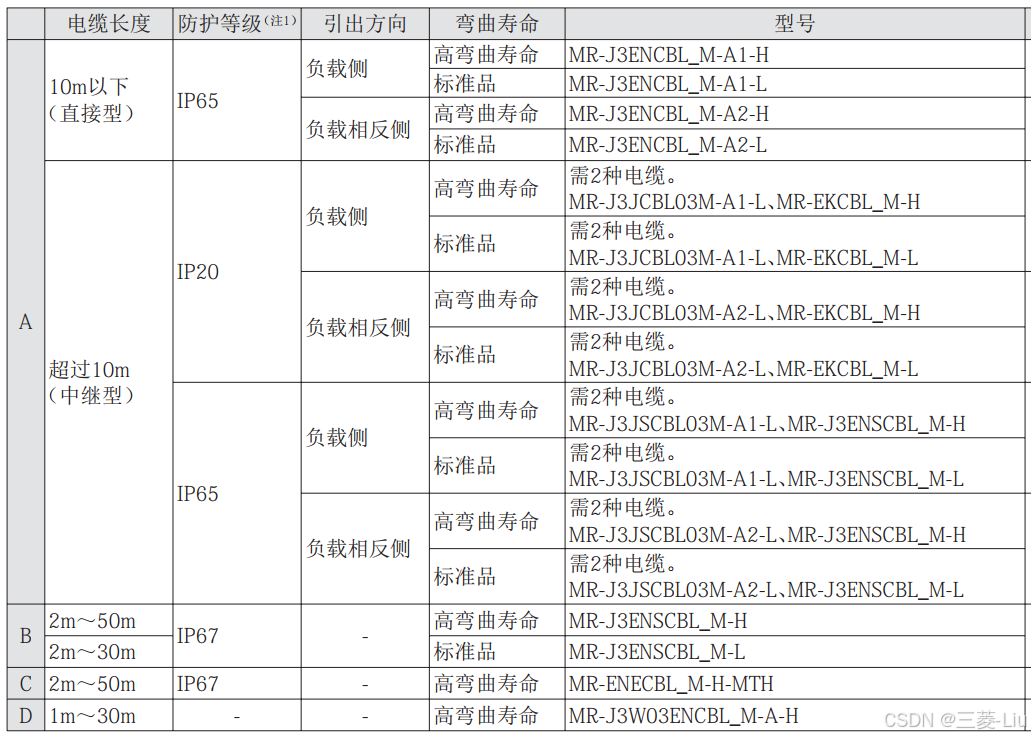

编码器电缆一览表

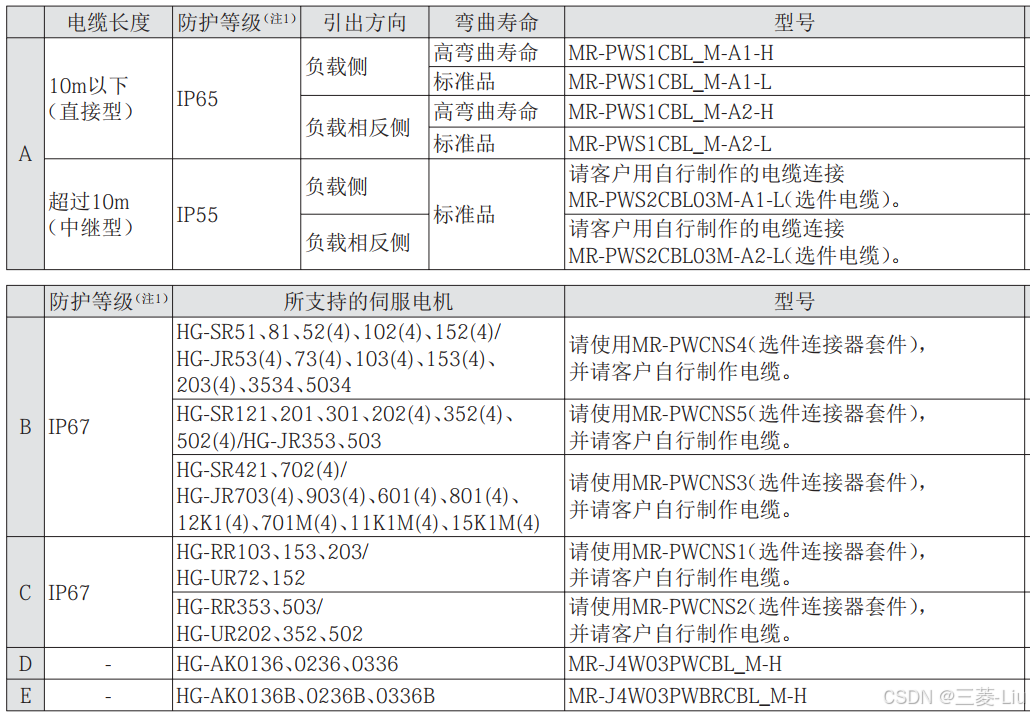

 伺服电机电源电缆一览表 】

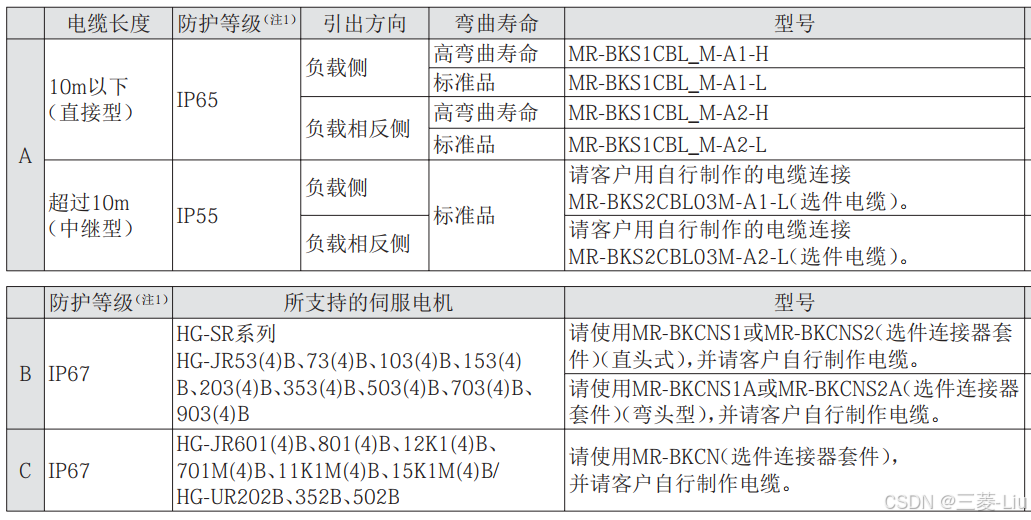

电磁制动器电缆一览表
