【测试笔记】示波器的使用示例（多图形说明，少文字描述）

前言：本篇文章是我使用示波器后的一个功能记录，多为常用功能记录（自己经常使用的，其他等用到后在补充），写这篇文章是让自己好随时复习和翻阅，防止忘记，别的同学也可以根据需要观看。

---

一、示波器图样

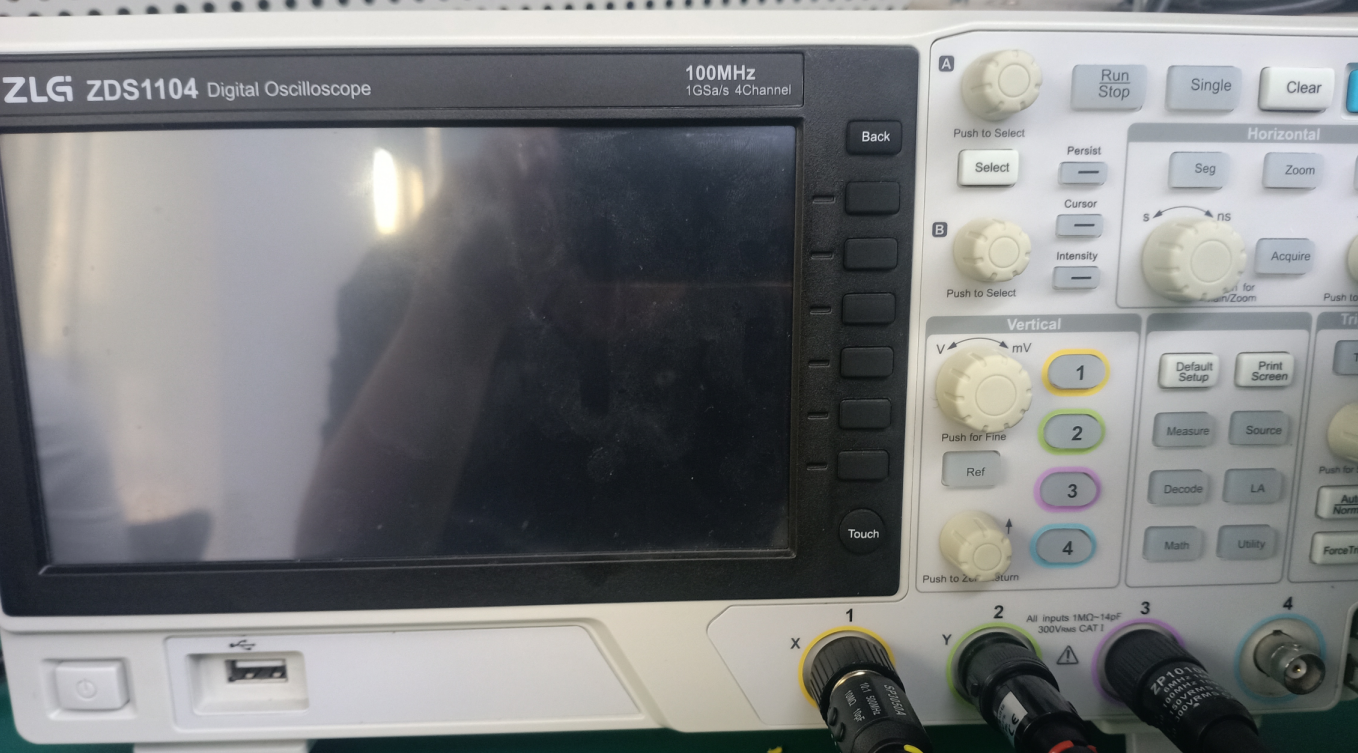

我用的是致远电子的示波器，如下图所示：

下面分别解释一下右边按键的功能。

---

二、总体介绍

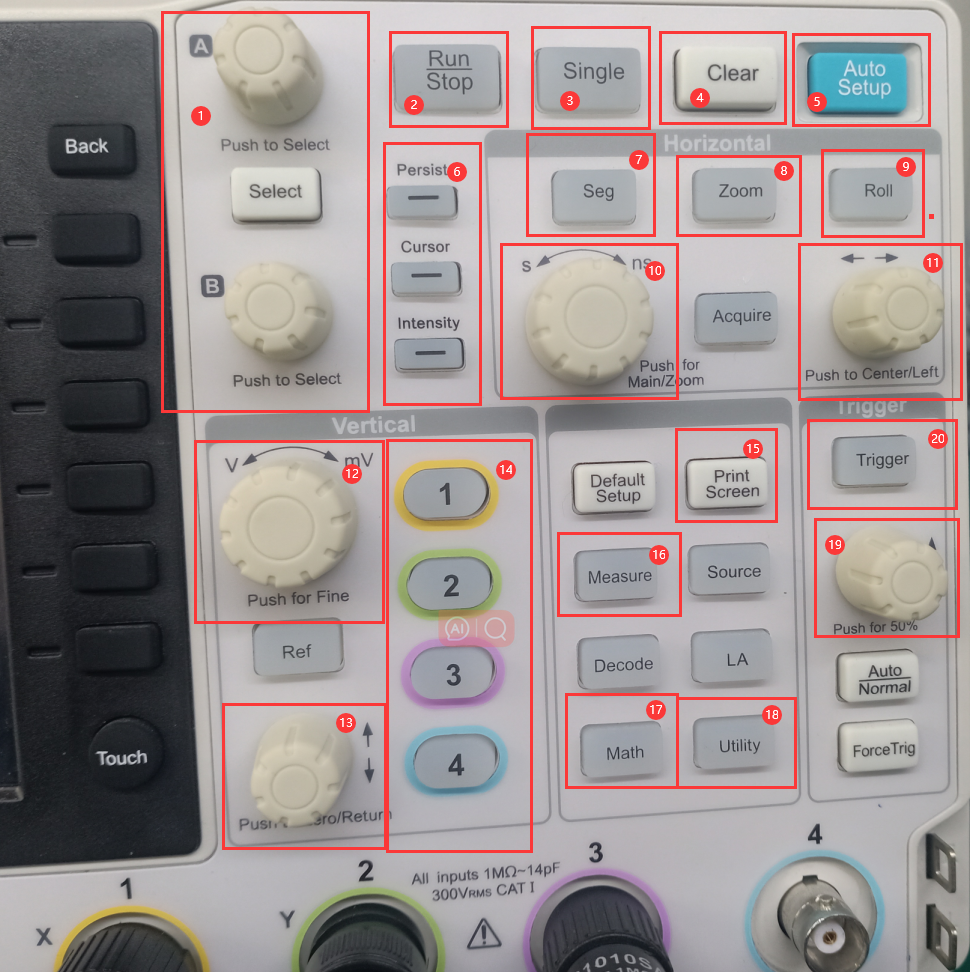

示波器功能框图如下：

1. 分段线，测量图像中A线与B线间的差值，可以是X轴也可以是Y轴。
2. 按下按键后示波器图像停止或开始
3. 电平触发捕获模式
4. 清除，暂时不知道有啥用
5. 自动将波形图像调整到合适的位置
6. 与1对应，Per：余辉时间开关，Cur：切换测量为X轴或Y轴，Int：线的亮度设置
7. 分段模式，设置图像分段
8. 放大中间段图像
9. 滚动模式，波形自右向左出现

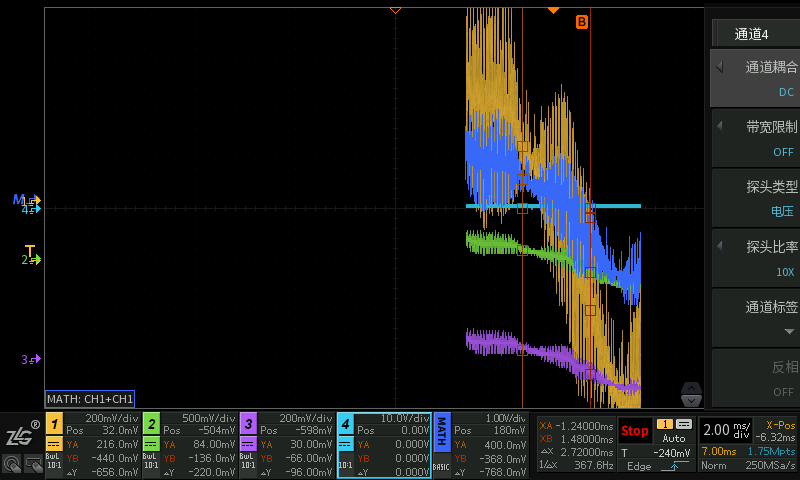

10. 放大或缩小整体图像，调整滚动波形过来的时间
11. 可以将整体波形向左右滑动
12. 单个通道波形调整大小（自己理解，具体应是调整测量的单位，才会导致观察的波形缩小或放大）
13. 单个通道的波形上下移动
14. 通道选择

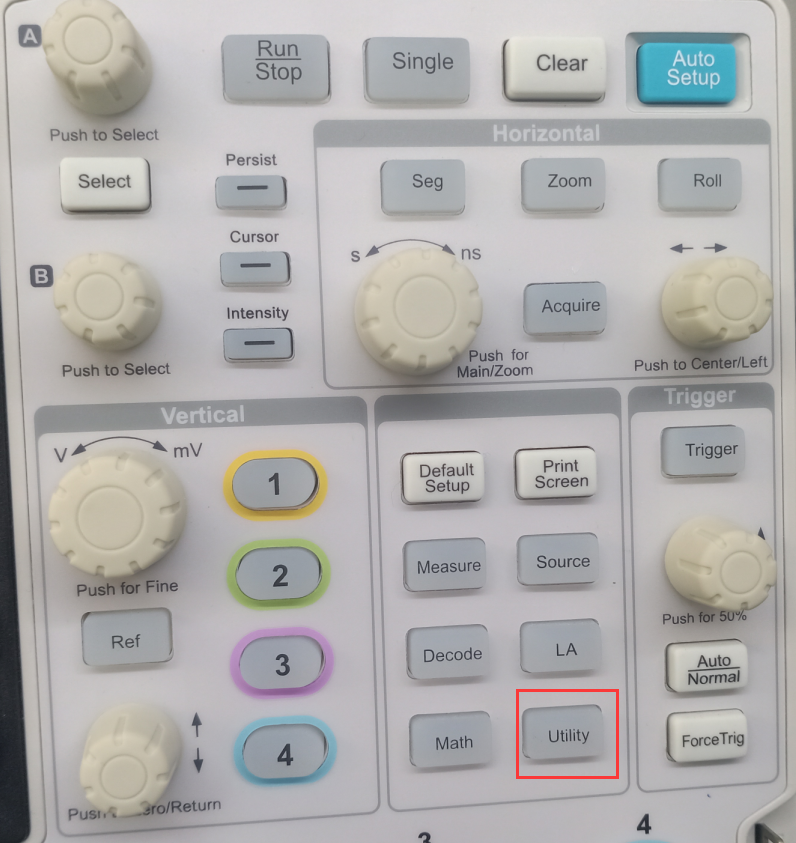

15. 保存示波器图像，可以保存到U盘或内置Flash，使用前需要按Utility（图中18），选择保存的图像是保存在U盘还是Flash。
16. 测量项选择展示

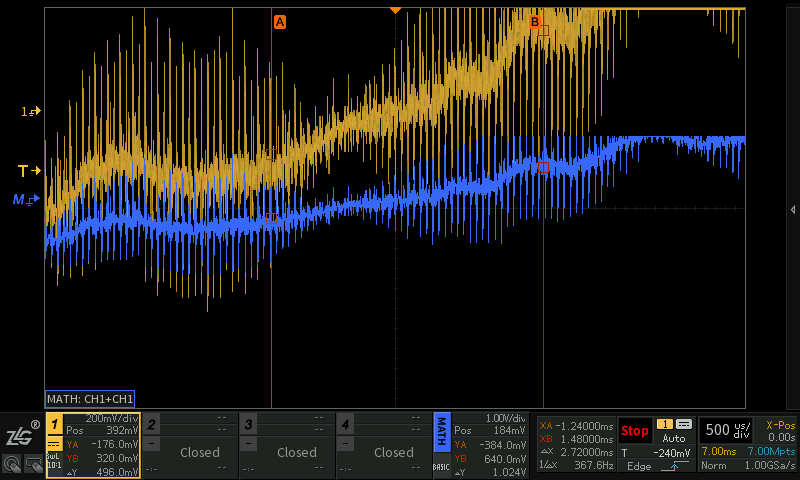

17. 数学运算选择
18. 存储选择，可选择保存图像位置、方式、保存图像类型等
19. 调整触发模式下，触发的电平
20. 触发模式设置

---

三、分布介绍

3.1 分段线设置

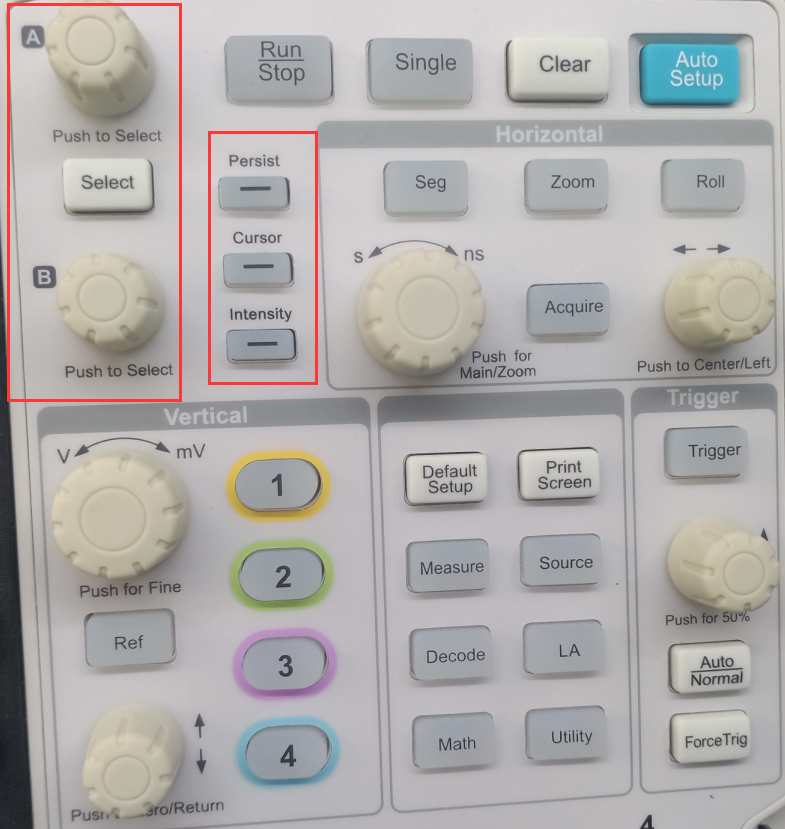

功能设置位置如图所示：

左边框里旋钮可以来回调节图像上A线和B线的位置
右边按键调节A线和B线的其他功能
Persist：按下后显示余辉时间

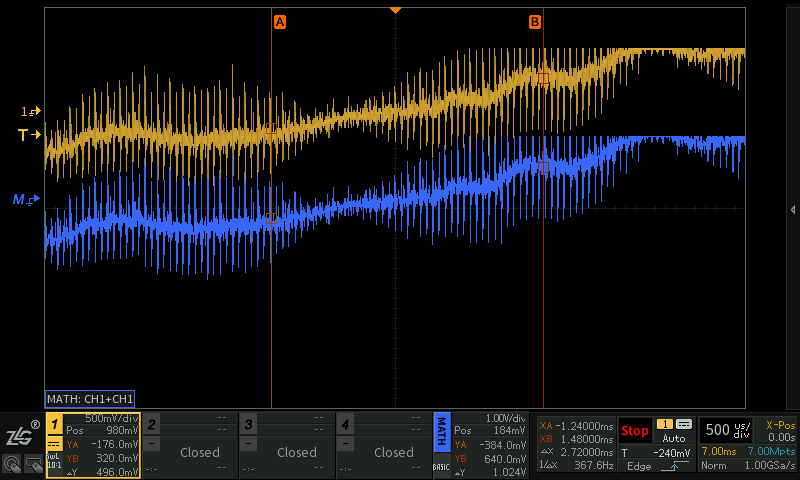

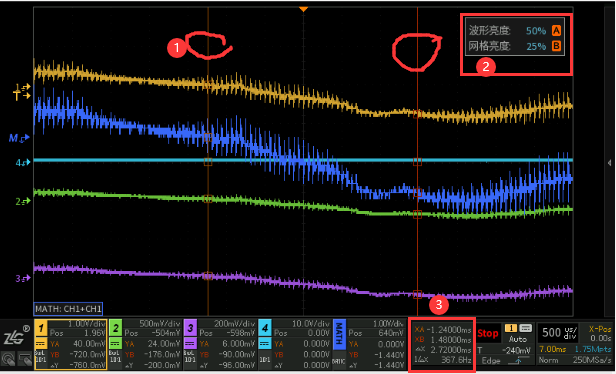

如图所示

1. A线和B线
2. 按下Intensity键后，显示线的亮度显示
3. A线和B线的差值

---

3.2 单通道波形调整

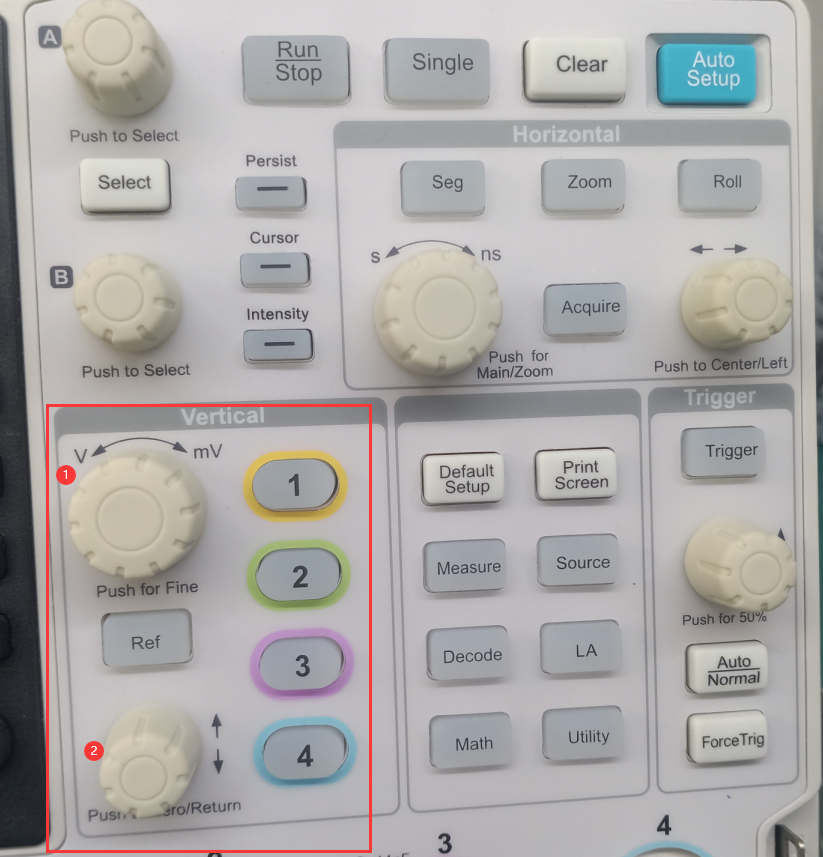

功能区如图所示：

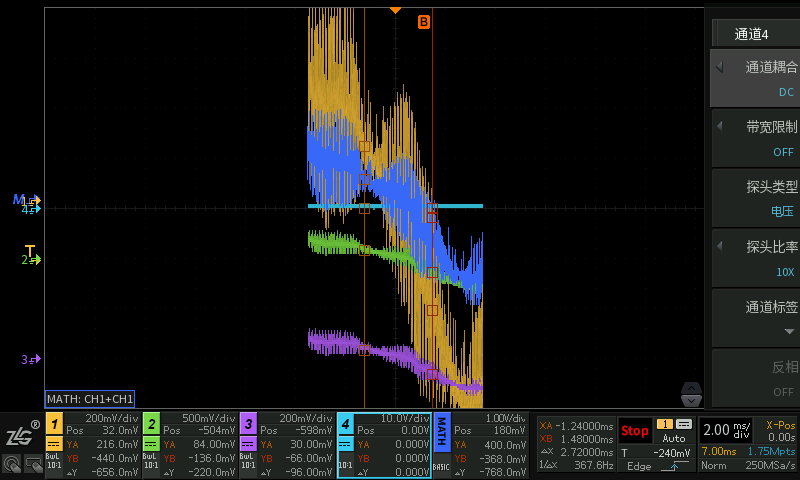

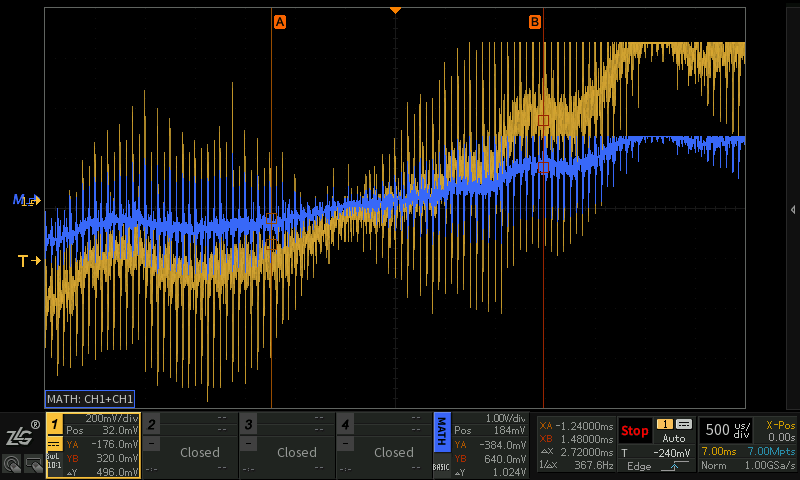

旋转①，图像变化如图所示：

可以发现波形明显放大。

旋转②，图像变化如图所示：

可以发现黄色波形整体向下移动了。

---

3.3 整体波形图像调整

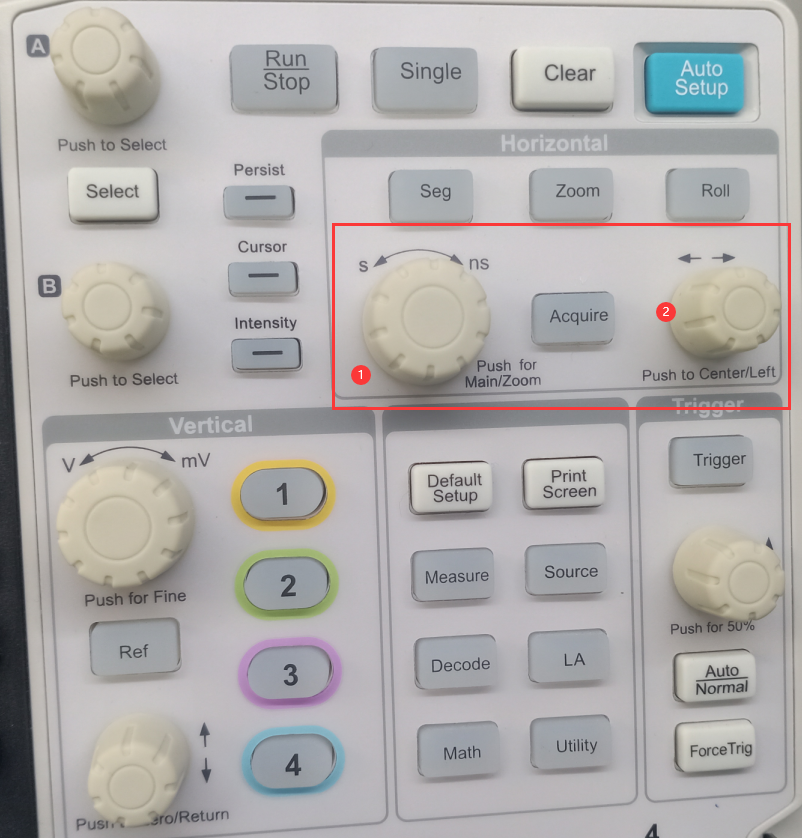

功能区域如图所示：

旋转①，图像变化如图所示：

可以看到整体图像缩小了。

旋转②，图像变化如图所示：

可以看到图像往右移动。

---

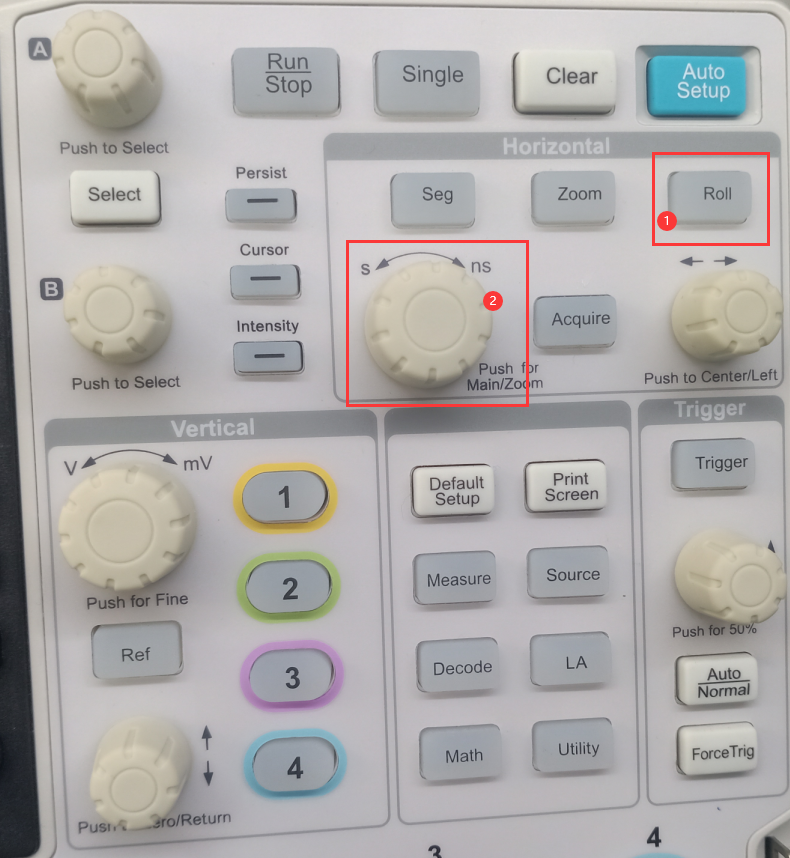

3.4 滚动模式

功能区域如图所示：

①选择滚动模式
②调整图像滑动时间

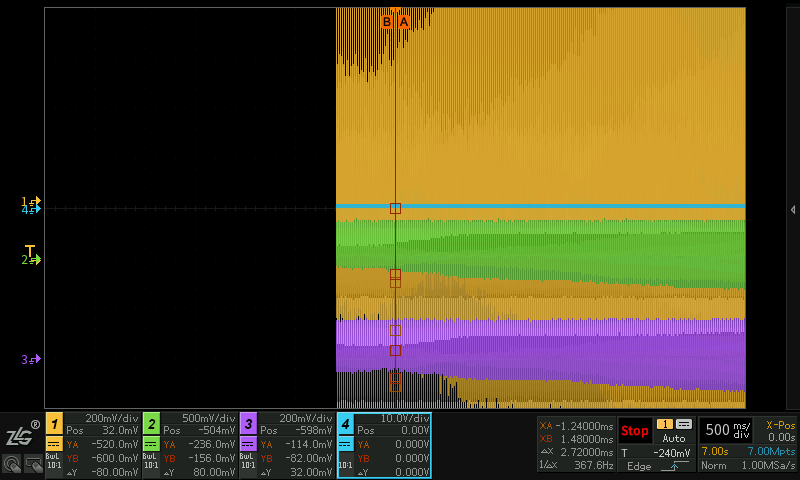

波形图像如下：

波形从右向左移动

---

3.5 测量显示选择

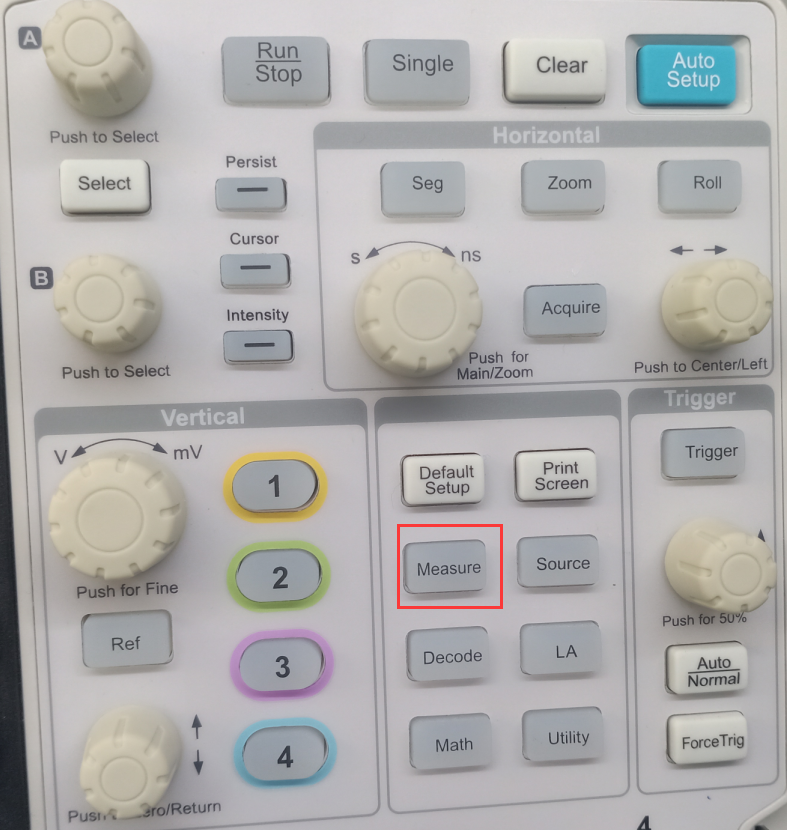

功能区域如图所示：

如图所示位置

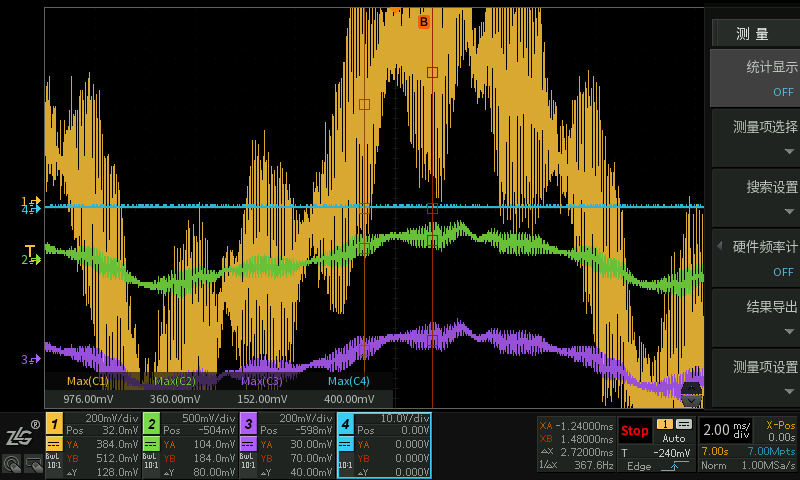

示波器图像如图所示：

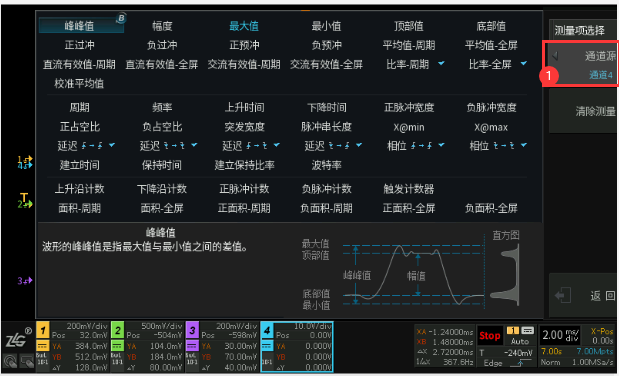

点击测量项选择，选择想要显示的数据：

注意：选择的测量只是单个通道的显示，按①选择通道。

显示如图所示：

---

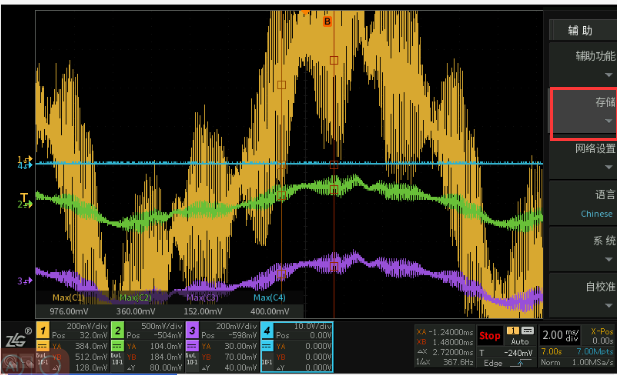

3.6 储存选择

功能区域如图所示：

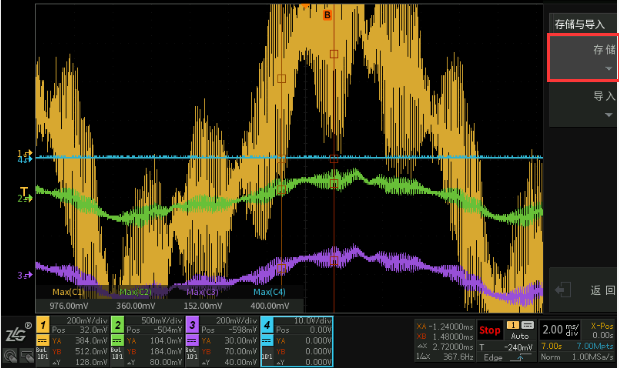

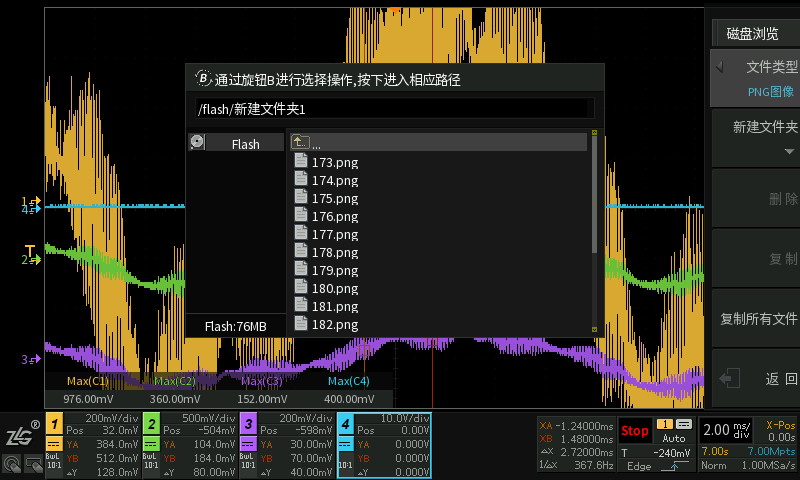

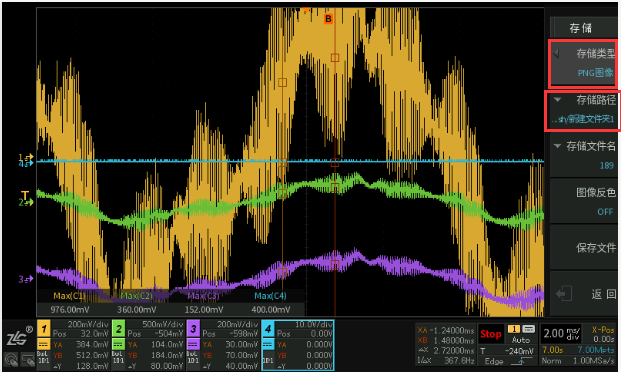

按下后如图所示：

---

3.7 触发捕获模式选择

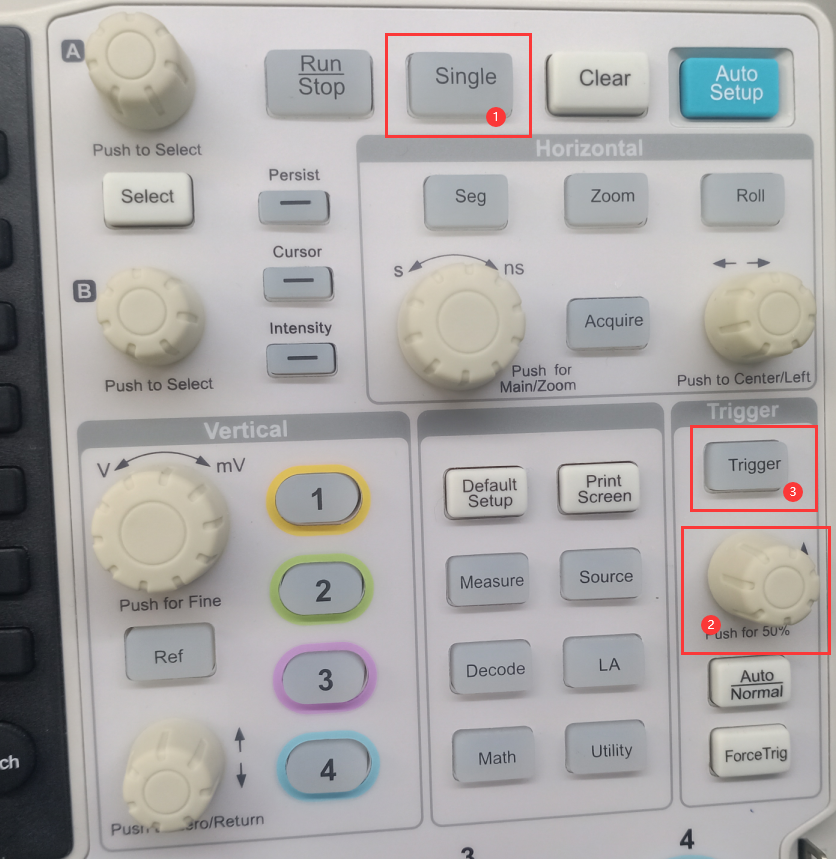

功能区域如图所示：

①开启触发
②调整触发电平大小

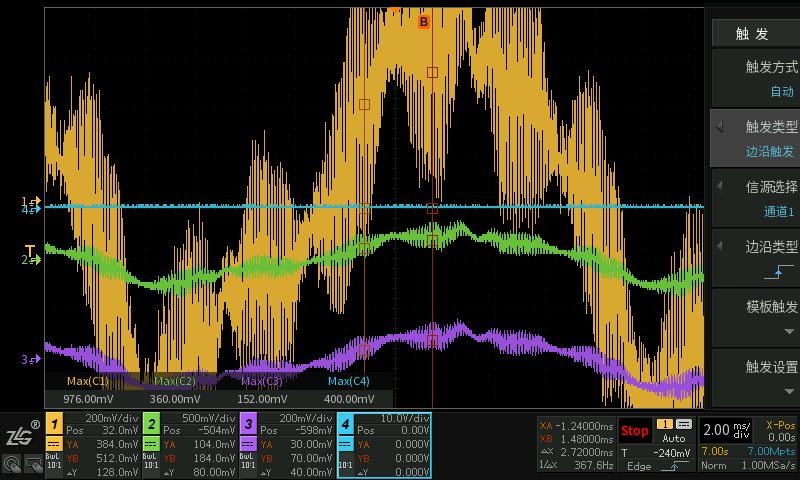

③触发捕获功能选择，如下图所示：

可以选择触发方式、触发类型等等。

总结就这些啦！

---

---
