嘉立创原理图转换PCB方法

最新推荐文章于 2025-03-29 02:20:08 发布
最新推荐文章于 2025-03-29 02:20:08 发布
阅读量5.4k 收藏 26
点赞数 21
分类专栏： 单片机 文章标签： 单片机
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_51920808/article/details/135386282
版权

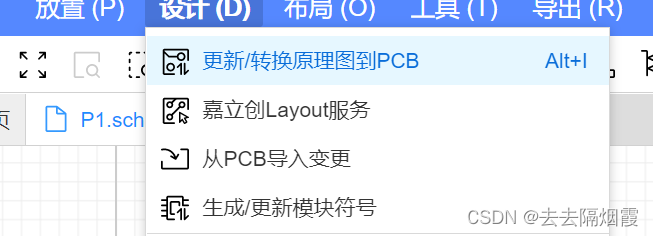

1 点击设计中转换到PCB

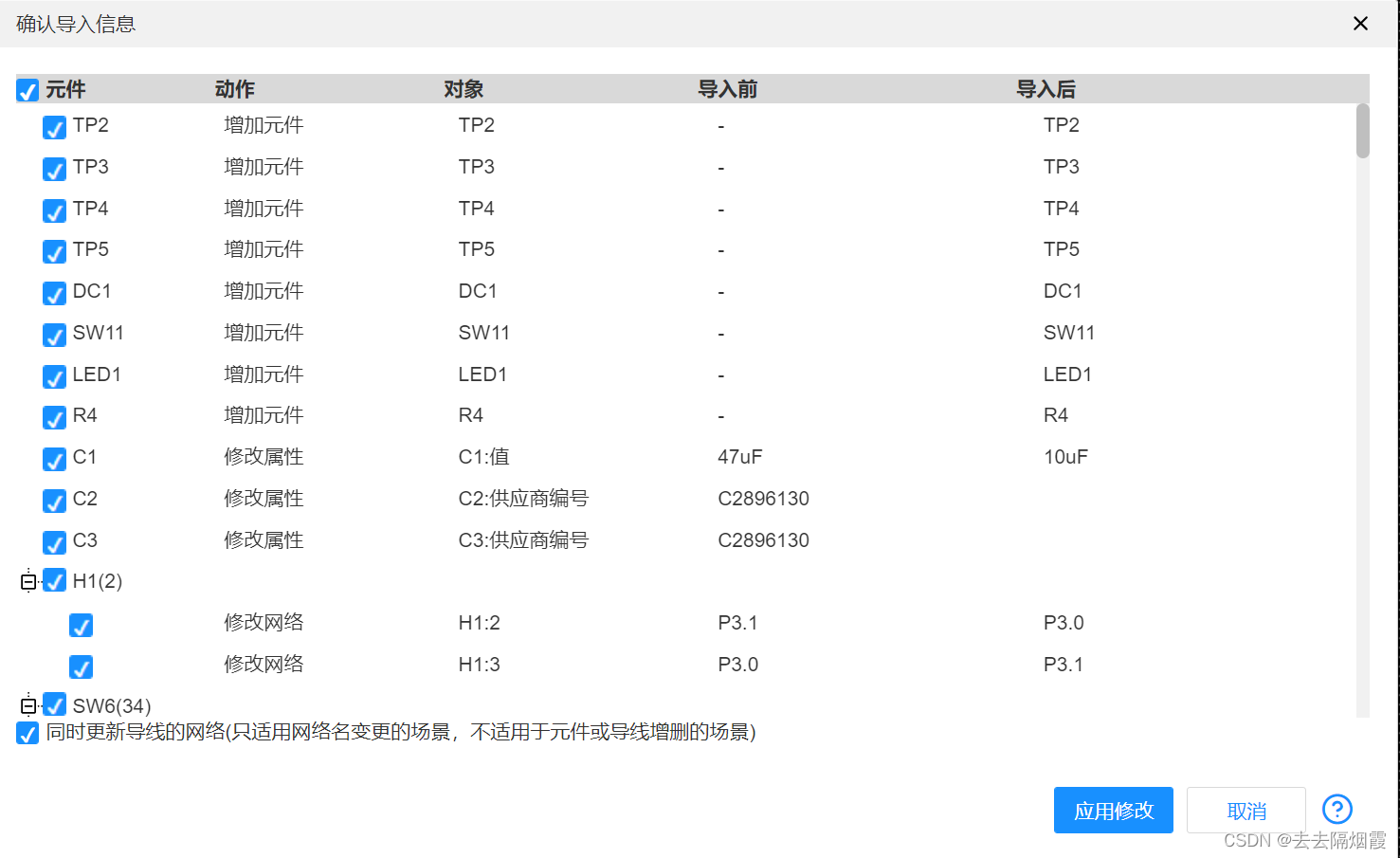

2 点击应用修改

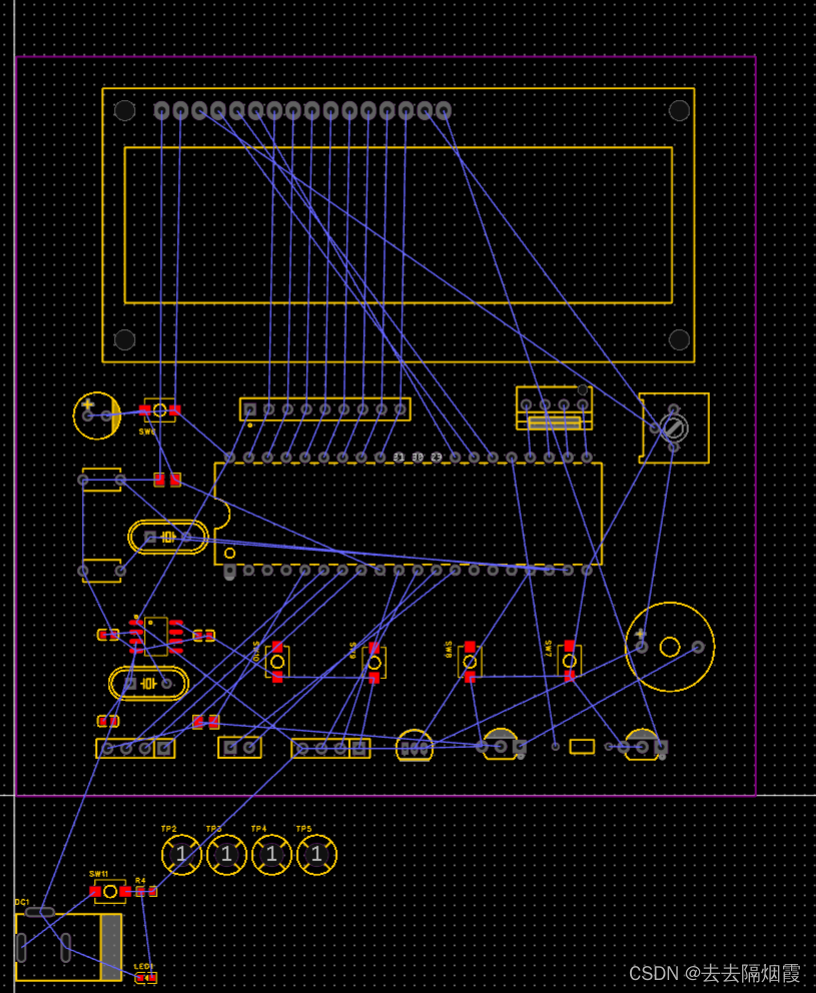

3 一开始是比较乱的，回到原理图，框选各个模块，点击设计中的布局传递

我框选的是后面的部分（红色）

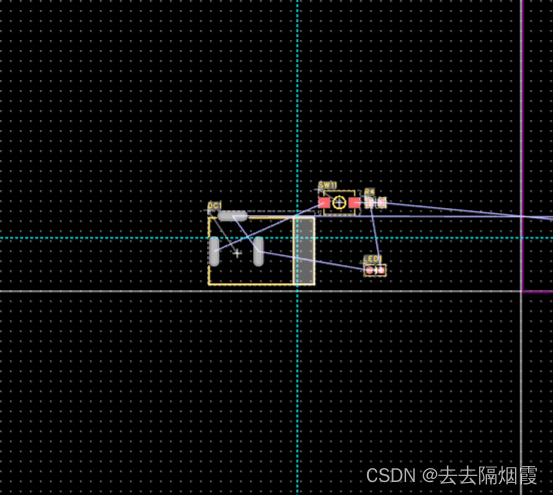

4 对应的PCB就会被选中

5 可以开始对各个模块进行分类，并且布局
