基于H3C--VLAN配置

vlan是虚拟局域网，就是把一个大的局域网，分成多个隔离的，小的局域网

这样做的好处主要有两点

1.隔离广播域，让每个节点不需要收到太多无关的广播包，从而减少计算性能和网络带宽的无谓消耗。从而保证局域网的性能。

2.隔离常见病毒与攻击，这样即使某个主机感染arp病毒、dhcp攻击病毒等常见局域网病毒，影响的范围也只限于本vlan，不会影响到其他vlan，可以将故障限制在比较小的范围。

        一来造成的影响小

        二来排查故障也更加容易。

拓扑图

一、先配置各个PC机的ip地址 在交换机1里面配置VLAN

Vlan 10

Port g1/0/1

Vlan 20

Port g1/0//2

Vlan 30

Port g1/0/3

配置交换机2的VLAN

Vlan 10

Port g1/0/1

Vlan 20

Port g1/0//2

Vlan 30

Port g1/0/4

二、配置交换机1的trunk

Int g1/0/3

Port link-type trunk

Port trunk permit vlan 10 20 30 //同时允许通过三个VLAN

Quit

配置交换机2的trunk

Int g1/0/3

Port link-type trunk

Port trunk permit 10 20 30 //同时允许通过三个VLAN

Quit

三、配置pc1机hybrid

Int g1/0/1

Port link-type hybrid //如果报错的话可以使用 port link-type access命令之后在使用hybrid

Port hybrid vlan 10 30 untagged //vlan 10 30 不标签就允许通过

Port hybrid pvid vlan 10 //允许自身的VLAN10 通过

quit

配置pc2机hybrid

Int g1/0/2

Port link-type hybrid //如果报错的话可以使用 port link-type access命令之后在使用hybrid

Port hybrid vlan 20 30 untagged //vlan 10 30 不标签就允许通过

Port hybrid pvid vlan 20 //允许自身的VLAN10 通过

quit

配置pc3机hybrid

Int g1/0/1

Port link-type hybrid //如果报错的话可以使用 port link-type access命令之后在使用hybrid

Port hybrid vlan 10 30 untagged //vlan 10 30 不标签就允许通过

Port hybrid pvid vlan 10 //允许自身的VLAN10 通过

quit

配置pc4机hybrid

Int g1/0/2

Port link-type hybrid //如果报错的话可以使用 port link-type access命令之后在使用hybrid

Port hybrid vlan 20 30 untagged //vlan 10 30 不标签就允许通过

Port hybrid pvid vlan 20 //允许自身的VLAN10 通过

quit

配置pc5机hybrid

Int g1/0/4

Port link-type hybrid //如果报错的话可以使用 port link-type access命令之后在使用hybrid

Port hybrid vlan 10 20 30 untagged //vlan 10 30 不标签就允许通过

Port hybrid pvid vlan 30 //允许自身的VLAN10 通过

quit

结果展示

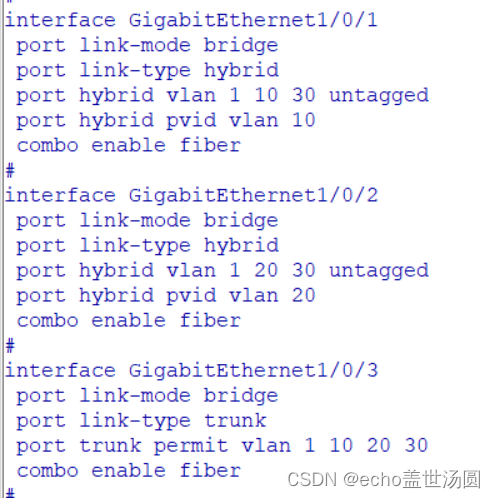

交换机1配置信息

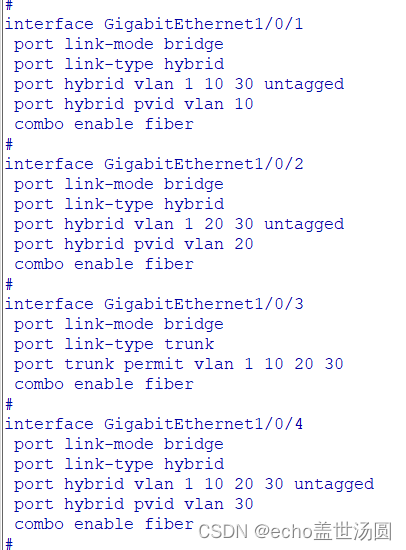

交换机2配置信息

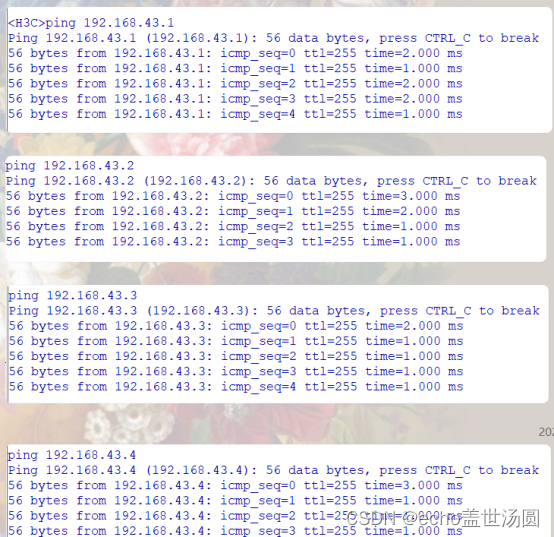

 Pc7主机能ping通其余主机

 Pc3主机能ping通pc5 pc7但是不能ping通pc4 pc6
