基于FPGA的FIR滤波器的实现（3）—采用Filter Design & Analysis设计

前言

前文已使用了几种函数进行FIR滤波器的设计，本章使用matlab提供的专用数字滤波器设计工具Filter Design & Analysis进行滤波器设计，工具的突出优点是直观，方便，使用简单，只需设计几个滤波器参数，就可以查看滤波器频率响应、零极点图、单位脉冲响应、滤波器系数等信息。

一、设计步骤

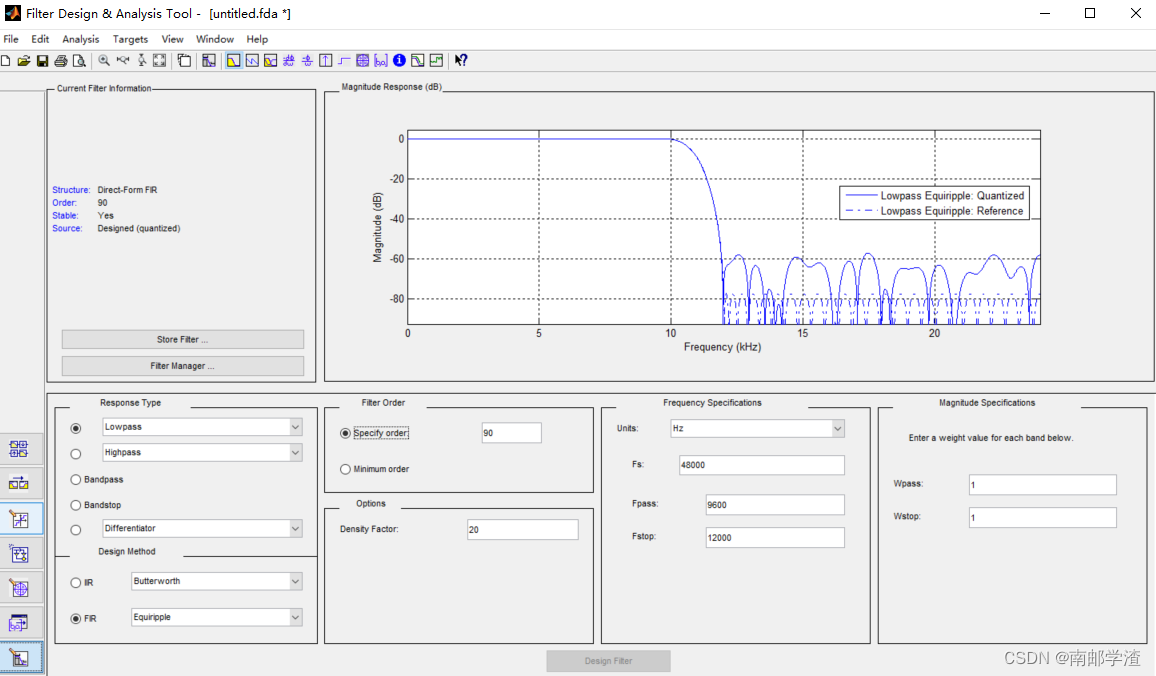

1. 点击应用程序中的Filter Design & Analysis工具进入参数配置页面，如果没见到上面界面，点击左下角小方块，然后开始配置参数
2. Response Type：选择滤波器类型，例如低通、高通、带通、带阻等等
3. Design Method：选择滤波器类型，IIR或者FIR，对于FIR滤波器，还可以选择是否使用窗函数，在下拉选项中选择window，就可以选择窗函数（其他的我也不是很了解了）
4. Filter Order：设置滤波器阶数
5. Frequency Specifcations：配置滤波器参数，通带、阻带、截止频率等
6. 配置好参数后，点击Design Filter，在上面的频率-幅度响应中就可以看到我们设计的滤波器了

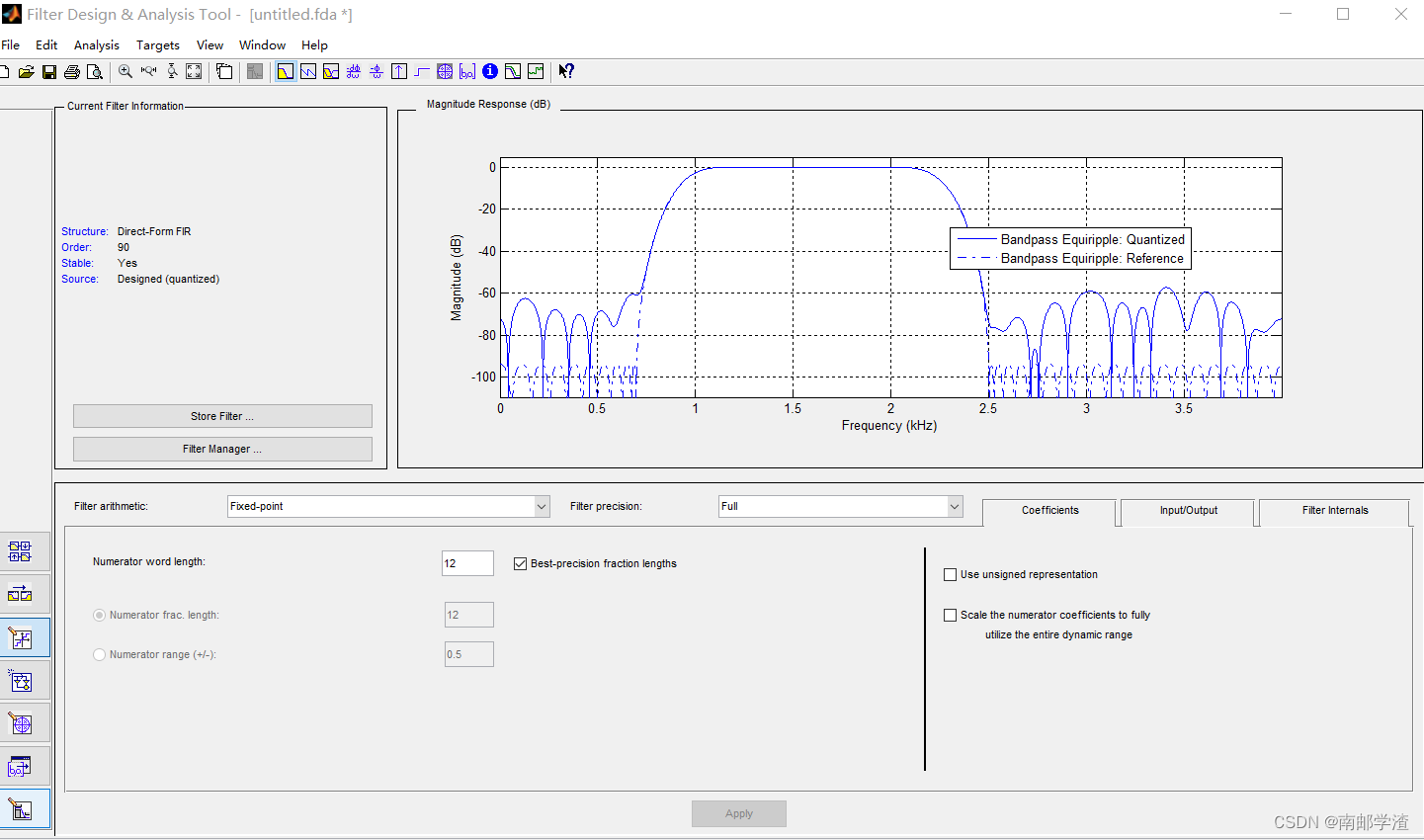

7. 点击左下方第三个选项，在Filter arithmetic下拉选项中选择"Fixed-point定点数"（因为使用FPGA设计数字滤波器不使用浮点数，而是使用点定数，所以这一步必不可少），然后在量化位宽中选择合适的位宽。

8. 点击上方Targets中的XILINX Coefficient(.COE)File，就生成了滤波器参数文件；也可以点击Analysis->Filter Coefficients查看参数详情


二、设计实例

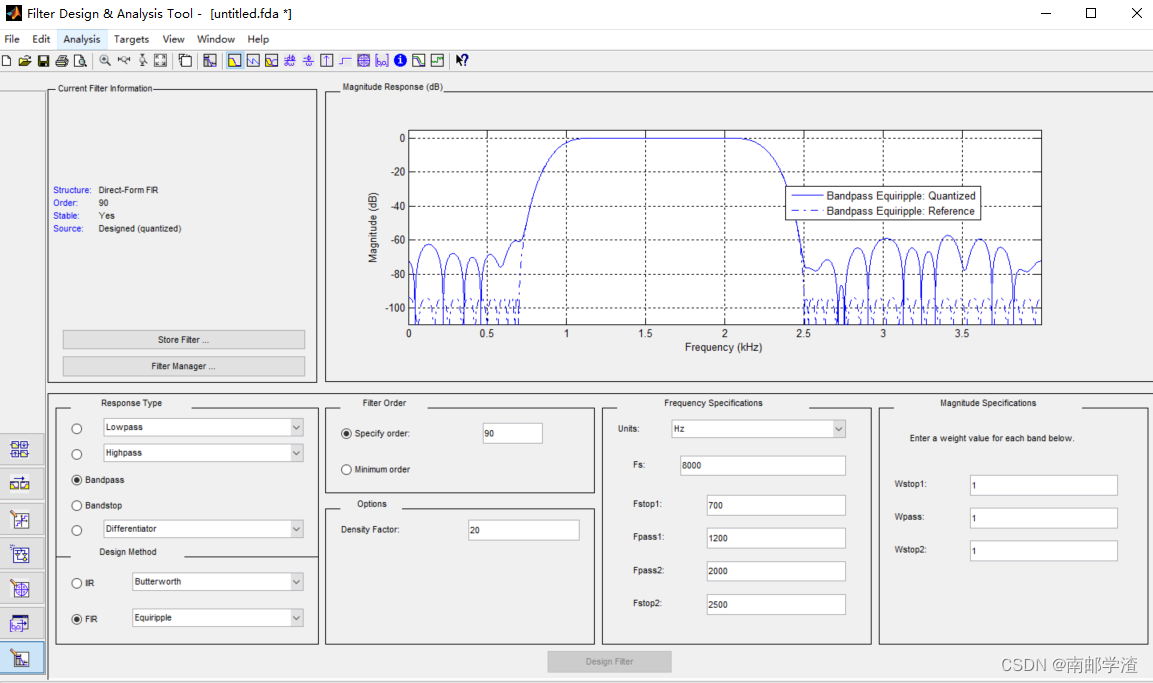

利用Filter Design & Analysis工具设计一个带通FIR滤波器，带通范围为1200-2000Hz，低频过渡带为700-1200Hz，高频过渡带为2000-2500Hz，采样频率为8000Hz的等阻带纹波滤波器，阻带衰减大于60dB

同时量化位宽设为12为量化位宽，设计完毕。
