一、STM32定时器控制LED灯闪烁

1、相关配置

1）配置RCC和SYS

在这里插入图片描述

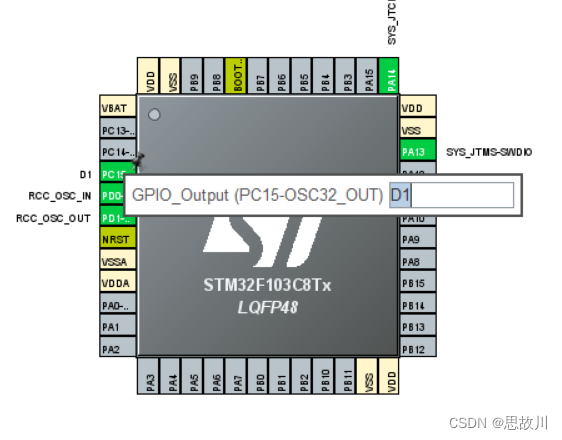

2）配置IO

配置PC15，并命名为D1。

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-gWNIQ8cL-1667123691161)(C:\Users\ASUS\AppData\Roaming\Typora\typora-user-images\image-20221030144350446.png)]$

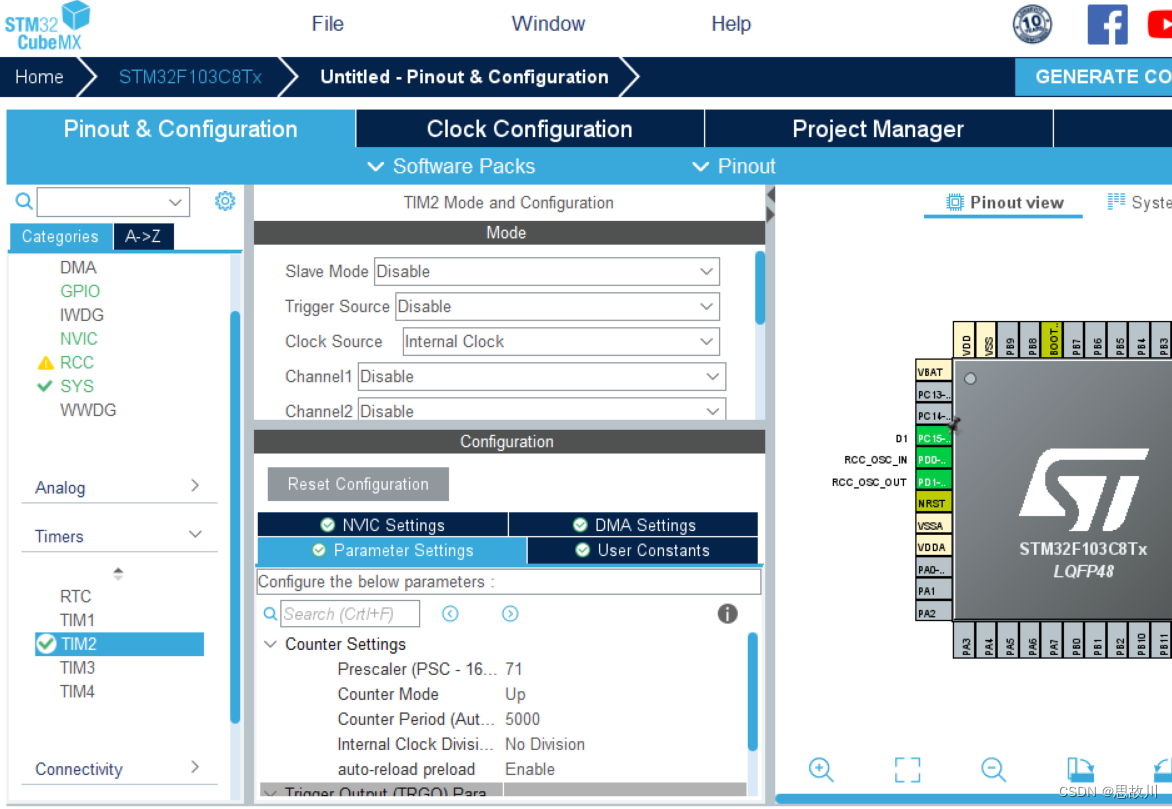

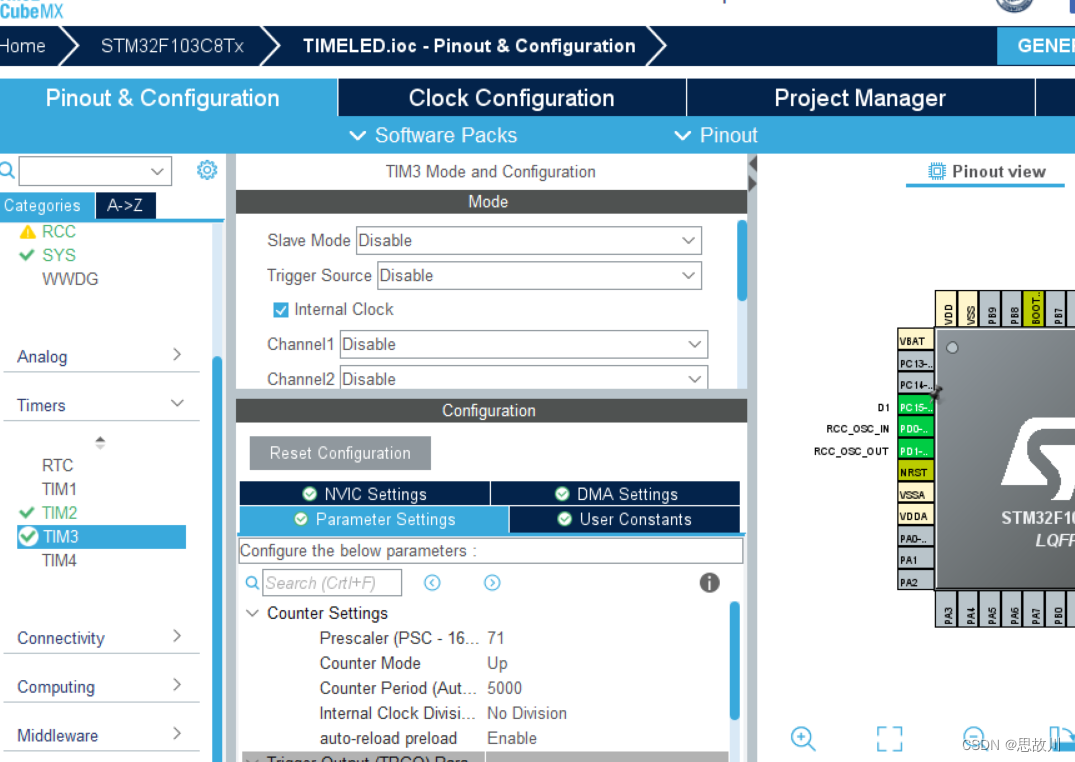

3）配置定时器

选定时器2，配置Clock Source为Internal Clock，分频系数为71技术周期5000，然后设置为能够自动重载

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-fXl1gdMD-1667123691162)(C:\Users\ASUS\AppData\Roaming\Typora\typora-user-images\image-20221030151243536.png)]$

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-liBBBVN1-1667123691163)(C:\Users\ASUS\AppData\Roaming\Typora\typora-user-images\image-20221030161128100.png)]$

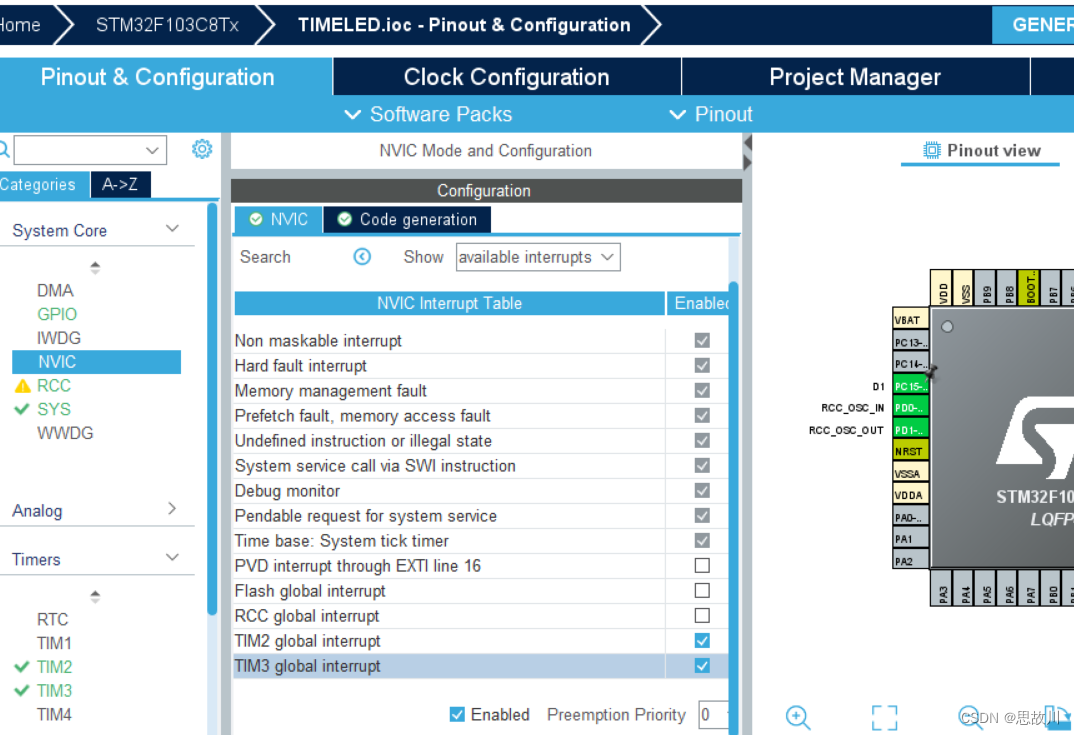

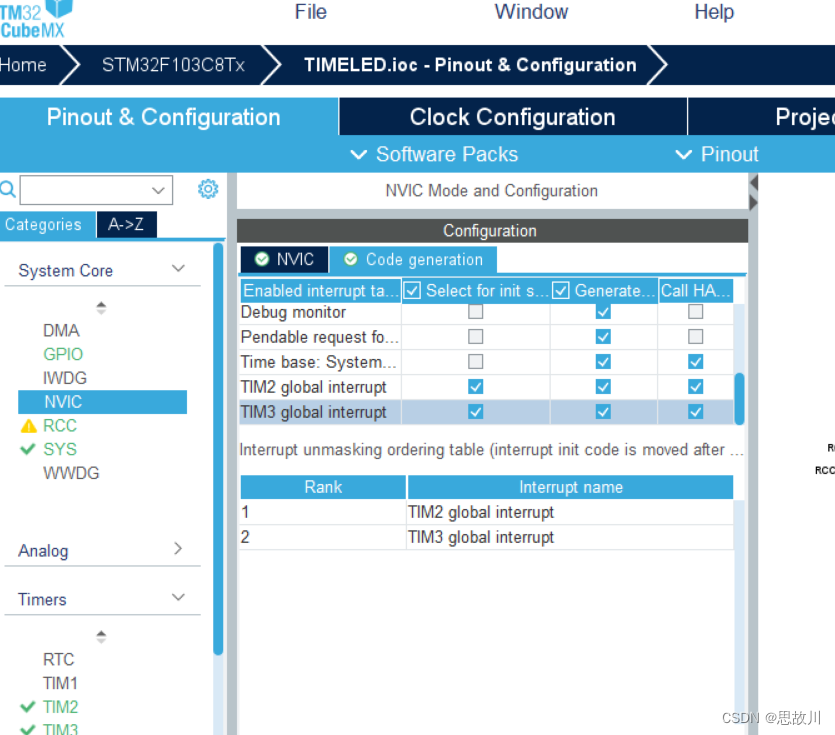

4）配置中断

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-r3WcAAEE-1667123691164)(C:\Users\ASUS\AppData\Roaming\Typora\typora-user-images\image-20221030161302446.png)]$

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-qL62Usml-1667123691164)(C:\Users\ASUS\AppData\Roaming\Typora\typora-user-images\image-20221030161344089.png)]$

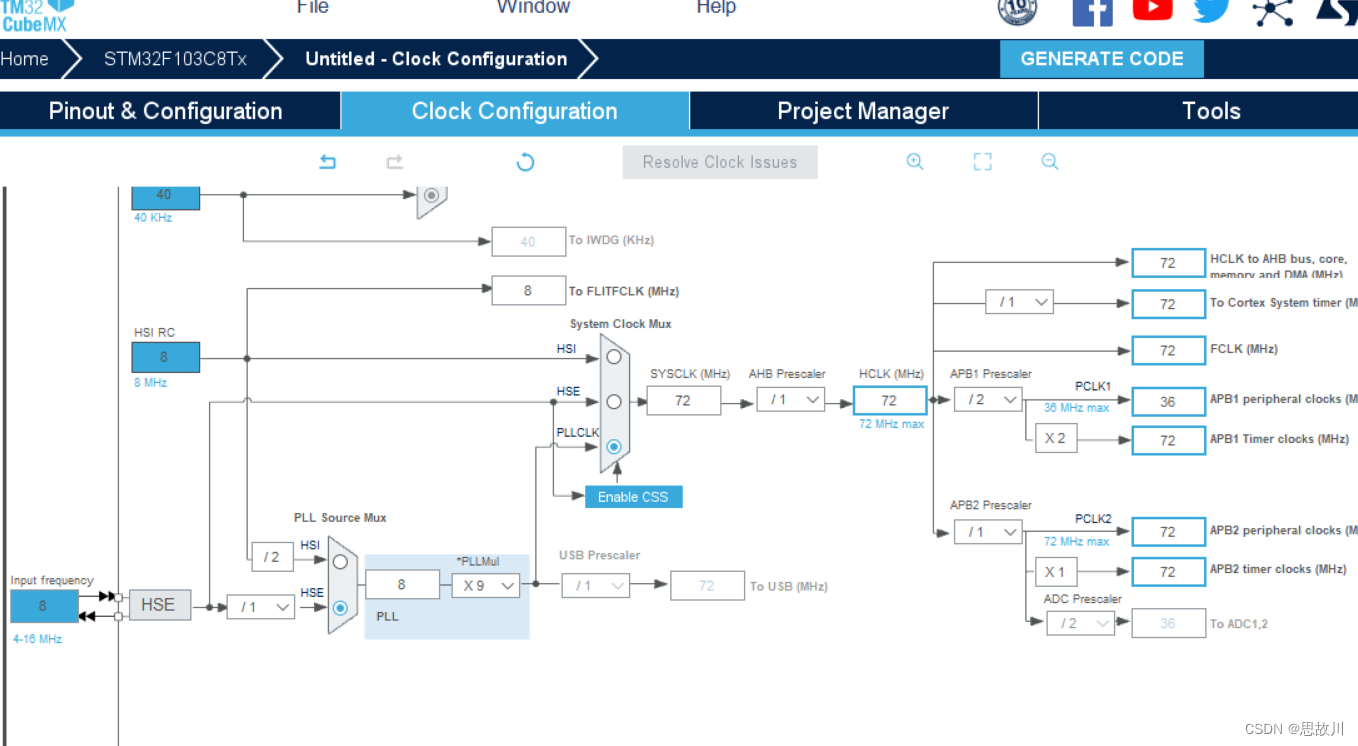

5）时钟配置

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-FupWESRI-1667123691165)(C:\Users\ASUS\AppData\Roaming\Typora\typora-user-images\image-20221030152259073.png)]$

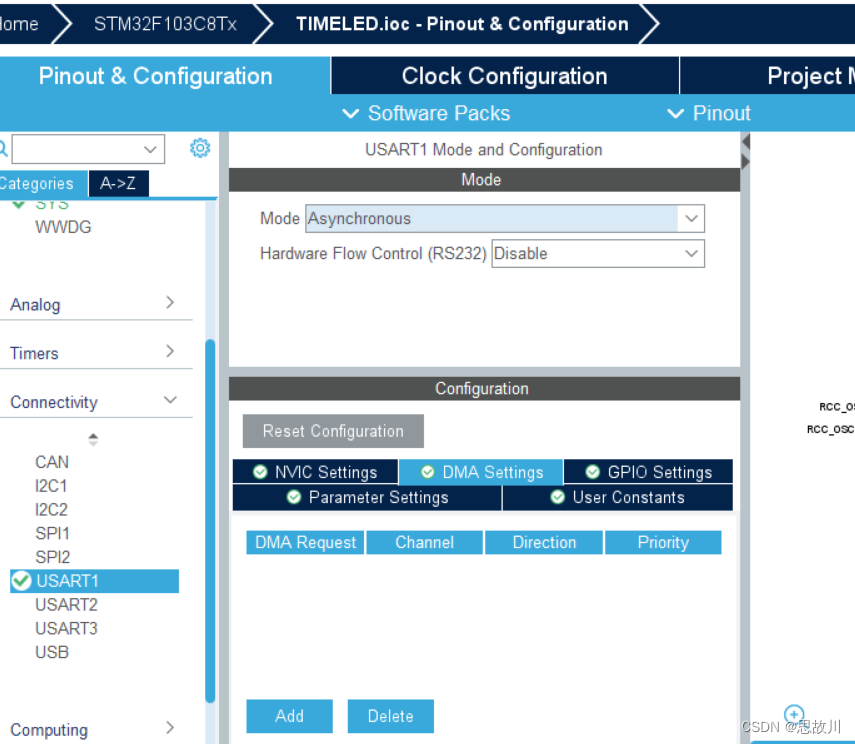

6）配置USART

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-Zvwovtej-1667123691165)(C:\Users\ASUS\AppData\Roaming\Typora\typora-user-images\image-20221030161513854.png)]$

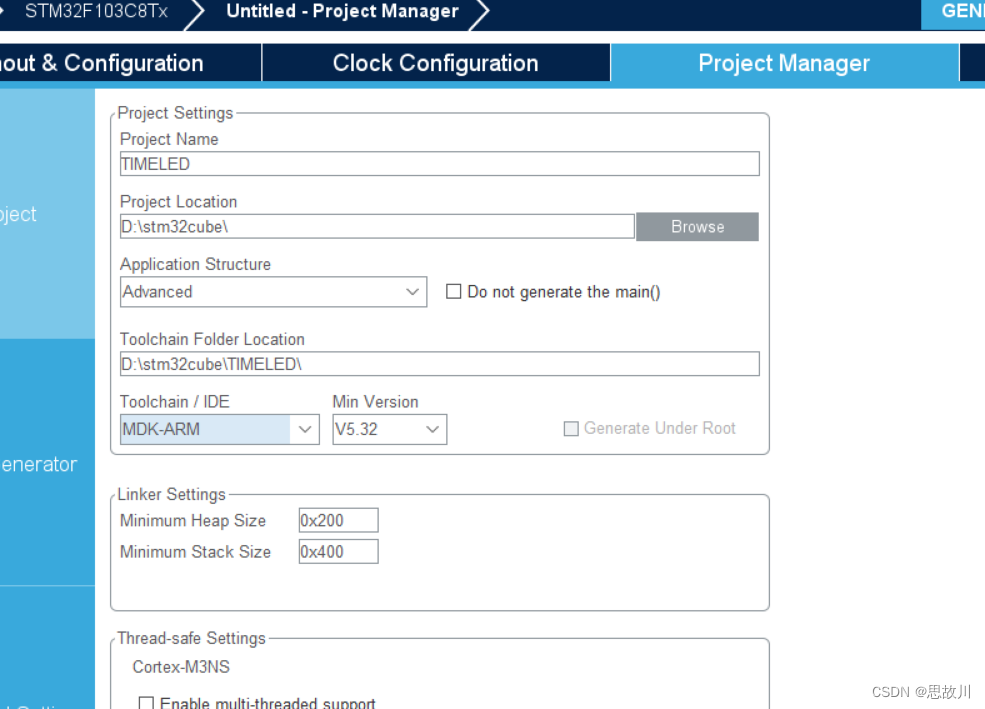

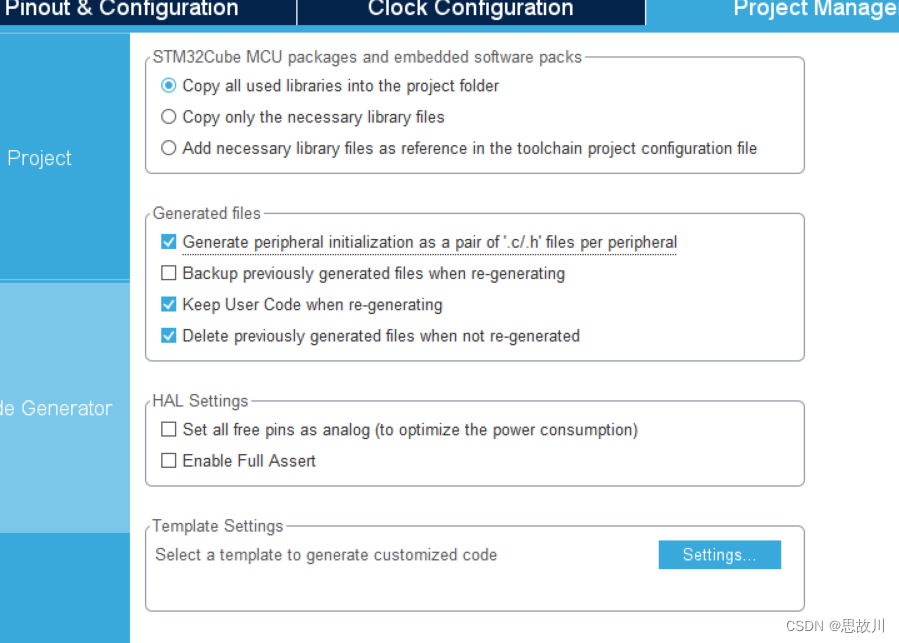

2、生成文件

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-5d3myJ6n-1667123691166)(C:\Users\ASUS\AppData\Roaming\Typora\typora-user-images\image-20221030152526270.png)]$

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-5YTWnMFG-1667123691166)(C:\Users\ASUS\AppData\Roaming\Typora\typora-user-images\image-20221030152618467.png)]$

3、代码

定时器

HAL_TIM_Base_Start_IT(&htim2);
HAL_TIM_Base_Start_IT(&htim3);

串口

uint8_t hello[20]="hello windows！\r\n";
HAL_UART_Transmit(&huart1,hello,20,100000);

控制灯闪烁和串口

void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
	static uint32_t time_cnt =0;
	static uint32_t time_cntck =0;
	if(htim->Instance == TIM2)
	{
		if(++time_cnt >= 400)
		{
			time_cnt =0;
			HAL_GPIO_TogglePin(GPIOA,GPIO_PIN_1);
		}
	}
	if(htim->Instance == TIM3)
	{
		if(++time_cntck >= 1000)
		{
			time_cntck =0;
    HAL_UART_Transmit(&huart1,hello,20,100000);
		}

	}
}

总代码

/* USER CODE BEGIN Header */
/**
  ******************************************************************************
  * @file           : main.c
  * @
