题目

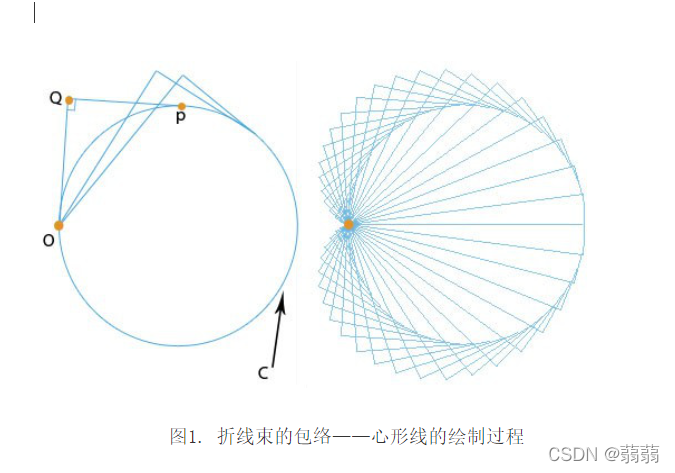

请给出绘制图1中右图的圆、折线束及其包络线（心形线）的步骤及其实现原理。给出绘制该图的MATLAB程序及其运行结果（图形）。
在这里插入图片描述

代码

t = linspace(0,2*pi,60);
ezplot('cos(t)+1','sin(t)');
hold on
axis([-3 3 -3 3]);
m0 = 0;
n0 = 0;
for i = t
   m = sin(i);
   n = cos(i);
   xq = n*(1+n);%确定Q点的坐标
   yq = m*(1+n);
   x1 = [0,xq];
   y1 = (m*(1+n))/(n*(1+n))*x1;%此为O点与Q点的直线方程
   plot(x1,y1);
   hold on;
   xp = n+1;%P点坐标
   x2 = [xq,xp];
   y2 = m-(n/m)*(x2-n-1);%此为P点与Q点的直线方程
   plot(x2,y2);
   hold on;
end
