UE-动画

学习内容

• 导入带有骨架的网格
• 导入动画
• 创建动画蓝图以过渡到不同的动画
• 动画之间的混合

您可以在此处下载已完成的项目。
查看虚幻引擎文档中的骨架网格体动画系统页面



入门

下载启动项目并解压缩。在根目录中，您将看到一个名为Animation Assets的文件夹。此文件夹包含您将要导入的角色和动画。

通过导航到项目文件夹并打开SkywardMuffin.uproject来打开项目。

注意：如果您收到一条消息说项目是使用早期版本的虚幻编辑器创建的，那没关系（引擎经常更新）。您可以选择打开副本的选项，也可以选择就地转换的选项。

按播放开始游戏。游戏的目标是在不坠落的情况下触摸尽可能多的云。单击鼠标左键跳到第一朵云。

让我们控制这个可爱的小松饼，而不是一个普通的红色圆圈：

这个松饼包含一个骨架，可以让您对其进行动画处理。

什么是Skeleton？

在 3D 应用程序中，骨架是一组相互连接的点，称为关节。在下图中，每个球体都是一个关节。

注意：虚幻引擎可以互换使用术语关节和骨骼。

通过操纵这些关节，您可以为角色创建不同的姿势。

当您从一个姿势转到另一个姿势时，您正在创建一个动画。

如果你在之前的姿势之间创建更多的姿势，你可以得到这样的结果：

在虚幻中，任何带有骨架的网格都是骨骼网格体。让我们从导入松饼的骨骼网格体开始。

导入骨骼网格体

转到内容浏览器并导航到Characters\Muffin。单击导入，然后转到SkywardMuffinStarter\Animation Assets。选择SK_Muffin.fbx，然后单击Open。

在导入窗口中，转到Mesh部分并取消选中Create Physics Asset选项。物理资源有助于创建布娃娃效果。由于本教程不涉及这一点，因此您不需要。

该项目已包含松饼材质和纹理，因此您无需导入它们。取消选中Import Materials和Import Textures选项。

将其他所有内容保留为默认设置，然后单击Import。这将创建以下资产：

• SK_Muffin：骨骼网格物体。这基本上只是一个带有骨架资产链接的网格。
• SK_Muffin_Skeleton：骨架资产。这包含关节列表和其他信息，例如它们的层次结构。



现在您已经导入了松饼，是时候使用它了。

使用骨骼网格体

在您使用新的骨架网格体之前，您应该给它一个材质，这样它就不仅仅是一个灰色的斑点。双击SK_Muffin将其打开。

转到 Asset Details 面板并找到Material Slots部分。指定M_Muffin材质，然后关闭SK_Muffin。

现在，让我们使用SK_Muffin作为玩家角色。返回内容浏览器并双击BP_Muffin将其打开。

转到 Components 面板并选择Mesh (Inherited)组件。导航到 Details 面板并找到Mesh部分。将骨架网格体属性设置为SK_Muffin。

单击编译，然后返回主编辑器。按Play以松饼的形式玩游戏！

游戏已经看起来好多了！下一步是导入一些动画，为松饼增添活力。

导入动画

转到内容浏览器并单击导入。确保您在SkywardMuffinStarter\Animation Assets中。选择以下文件：

• SK_Muffin_Death.fbx
• SK_Muffin_Fall.fbx
• SK_Muffin_Idle.fbx
• SK_Muffin_Jump.fbx
• SK_Muffin_Walk.fbx

完成后，单击Open。

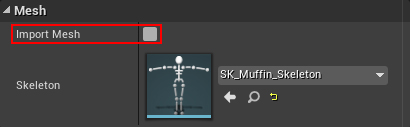

在导入窗口中，转到Mesh部分并取消选中Import Mesh选项。这将确保骨架网格体不会再次导入。

接下来，确保将Skeleton属性设置为SK_Muffin_Skeleton。这指定了动画将使用的骨架。

最后，单击全部导入。这将使用您刚刚指定的设置导入所有动画。

现在您已经拥有了所有动画，您需要一种播放它们的方法。您可以使用动画蓝图来执行此操作。

创建动画蓝图

动画蓝图类似于常规蓝图。但是，它还具有专用于动画任务的图表。

要创建一个，请转到 Content Browser 并单击Add New按钮。选择动画\动画蓝图。

在弹出窗口中，找到Target Skeleton属性并选择SK_Muffin_Skeleton。接下来，单击OK按钮以创建动画蓝图。

将资产重命名为ABP_Muffin。之后，双击它以在动画蓝图编辑器中打开它。

动画蓝图编辑器

动画蓝图编辑器与蓝图编辑器类似，但多了四个面板：

1. 动画图：此图专用于动画。这是您将播放动画的地方。
2. 预览场景设置：此面板允许您调整视口中的预览场景
3. 动画预览编辑器：您创建的变量也将显示在这里。使用此面板预览变量对最终动画的影响。
4. 资源浏览器：此面板包含当前骨架可以使用的动画列表

要定义每个动画的播放时间，您可以使用State Machine。

什么是状态机？

状态机是一组状态和规则。出于本教程的目的，您可以将状态视为动画。

状态机一次只能处于一种状态。要转换到不同的状态，必须满足某些条件（由规则定义）。

下面是一个简单的状态机示例。它显示了跳跃的状态和转换到每个状态的规则。

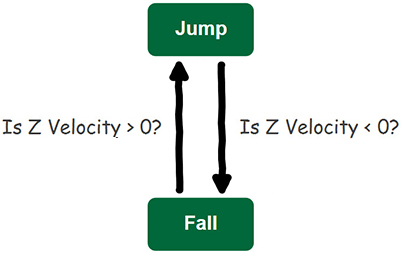

状态也可以有双向关系。在下面的示例中，Jump 和 Fall 状态可以相互转换。

如果没有这种双向关系，角色将无法进行二段跳。这是因为角色只能从空闲状态进入跳转状态。

状态机就够了。让我们继续创建一个新的状态机。

创建状态机

确保您在 Anim Graph 中，然后右键单击空白区域。从菜单中，选择Add New State Machine。

这会将状态机节点添加到您的图表中。将状态机重命名为Locomotion。之后，将Locomotion 状态机连接到Final Animation Pose节点。

现在，Locomotion 状态机将确定松饼的最终动画。

接下来，双击Locomotion 状态机将其打开。在里面，您将看到一个Entry节点。

连接到该节点的状态是默认状态。对于本教程，默认状态是空闲动画。通过右键单击图表上的空白区域来创建此状态。从菜单中，选择Add State并将其重命名为Idle。

现在，您需要将Entry节点连接到Idle状态。将Entry引脚拖放到空闲状态的灰色区域。释放左键单击以连接它们。

当您使用上文菜单创建状态时，它不会有与之链接的动画。让我们解决这个问题。

将动画链接到状态

双击 Idle状态将其打开。

要链接动画，请转到 Asset Browser，然后拖动单击SK_Muffin_Idle动画。释放左键单击图表中的空白区域以添加它。

接下来，将Play SK_Muffin_Idle节点连接到Final Animation Pose节点。

要使用动画蓝图，您需要更新BP_Muffin。

使用动画蓝图

单击编译，然后切换到BP_Muffin。

转到 Components 面板，然后选择Mesh (Inherited)组件。转到详细信息面板，然后找到Animation部分。

将Animation Mode设置为Use Animation Blueprint。接下来，将Anim Class设置为ABP_Muffin。

现在，骨架网格体将使用ABP_Muffin作为其动画蓝图。

单击编译，然后关闭BP_Muffin。转到主编辑器并按Play以测试动画蓝图。由于空闲是默认状态，松饼会自动使用 Idle动画。

在下一节中，您将创建跳跃和下降的状态。

创建跳跃和坠落状态

返回到ABP_Muffin，然后切换回Locomotion 状态机的图形。您可以通过单击位于图表顶部的Locomotion面包屑来执行此操作。

您可以创建一个已链接动画的状态，而不是创建一个状态然后链接一个动画。让我们为跳跃状态做这件事。

转到 Asset Browser ，然后拖动单击SK_Muffin_Jump动画。释放左键单击图表中的空白区域。这将创建一个已链接动画的状态。

将状态重命名为Jump。

使用SK_Muffin_Fall动画重复该过程并将状态重命名为Fall。

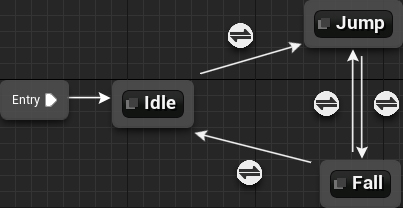

您现在将拥有三种状态：Idle、Jump和Fall。

接下来，您将把这些状态相互链接起来。您可以通过拖动单击要转换的状态的灰色区域来执行此操作。释放左键单击目标状态的灰色区域以创建转换。

创建以下转换：

• 空闲到跳跃
• 跳跃到下降
• 下降到跳跃
• 下降到闲置

现在您有了转换，您需要定义何时可以发生转换。您可以使用Transition Rules来做到这一点。

Transition Rules

这个图标代表一个转换规则：

每个转换规则都包含一个带有单个布尔输入的结果节点。

如果此输入为true，则可能发生转换。

接下来，您将创建变量来通知您玩家是在跳跃还是在下降。然后，您将在转换规则中使用这些变量。

检查玩家是在跳跃还是在下降

创建两个名为IsJumping和IsFalling的布尔变量。

首先，您将设置IsJumping的值。切换到 Event Graph 并找到Event Blueprint Update Animation节点。此节点的功能类似于Event Tick节点。

要检查玩家是否在跳跃，请创建以下设置：

这将检查玩家在Z 轴上的速度是否大于0。如果是，则玩家正在跳跃并且IsJumping将设置为true。

注意：确保转换为将使用动画蓝图的类。这对于能够使用动画预览编辑器预览变量至关重要。

要检查玩家是否跌倒，您只需执行相反的检查。添加突出显示的节点：

现在，如果玩家的Z-Velocity小于0 ，则 IsFalling将设置为true。

是时候使用这些变量来定义转换规则了。

定义转换规则

首先，您将定义空闲到跳转转换规则。切换回Locomotion状态机。双击Idle to Jump Transition Rule 打开它。

创建一个IsJumping节点并将其连接到Result节点。

现在，当IsJumping为true时， Idle状态可以转换为Jump状态。

对Jump to Fall和Fall to Jump过渡规则重复该过程。使用以下变量：

• 跳跃到下降： IsFalling
• 下降到跳跃: IsJumping

现在，Jump和Fall状态可以相互转换。

还有一个转换规则需要定义。继续并打开“从下降到空闲转换规则”。

要转换到空闲状态，玩家不能跳跃或下降。要执行此检查，您可以使用NOR节点。只有当它的两个输入都为false时，此节点才会返回true。

创建一个NOR节点并将IsJumping和IsFalling节点连接到它。然后，将NOR节点连接到Result节点。

现在，当IsJumping和IsFalling为false时， Fall状态可以转换为Idle状态。

单击编译，然后返回主编辑器。按Play测试过渡。

注意：您还可以通过在动画预览编辑器中编辑变量来测试过渡。

现在，松饼在地面移动时只是滑动。这是因为你还没有使用步行动画！

您可以使用Blend Space将其与空闲动画混合，而不是为行走创建新状态。

什么是混合空间？

混合空间是一种动画资源。它根据输入值在不同动画之间进行插值。在本教程中，您将使用玩家的速度作为输入。

混合空间还可以帮助简化您的状态机。如果您不使用混合空间进行行走，以下是Locomotion 状态机的外观：

使用混合空间，您所要做的就是替换idle动画。

现在您已经了解了混合空间的魔力，让我们创建一个。

创建混合空间

转到 Content Browser 并单击Add New。选择Animation\Blend Space 1D。

注意：混合空间和一维混合空间的区别在于前者可以有两个输入。后者只能有一个。

从弹出窗口中，选择SK_Muffin_Skeleton。

将资源重命名为BS_IdleWalk，然后双击它以在动画编辑器中打开它。

当您打开混合空间时，您会在底部看到一个面板。这是混合空间编辑器，您将在这里添加动画。

让我们在混合空间中添加一些动画。

将动画添加到混合空间

首先，您将更改轴值（输入）的名称。转到 Asset Details 面板并找到Axis Settings部分。将Horizo​​ntal Axis\Name属性更改为Speed。

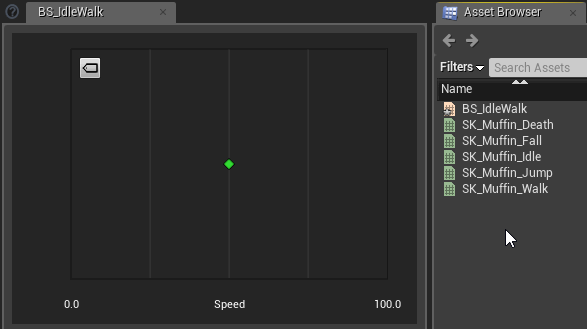

现在，您将添加动画。转到Asset Browser并拖动单击SK_Muffin_Idle动画。将其移动到混合空间网格的左侧，使其捕捉到0.0值。释放左键单击以添加动画。

注意：要显示动画名称，请按混合空间网格 左上角的标签图标。

之后，在100.0值处添加SK_Muffin_Walk动画。

现在，混合空间将根据输入值混合空闲和行走动画。如果输入为0，则只会播放空闲动画。如果输入为100，则只会播放步行动画。介于两者之间的任何东西都将是混合的。

注意：这些值是任意的。例如，您可以将最大值更改为 500。这将导致步行动画仅以更高的速度播放。

您可以更改Asset Details panel中Axis Settings 部分下的值。

是时候使用混合空间了。

使用混合空间

关闭BS_IdleWalk然后打开ABP_Muffin。切换到Locomotion状态机，然后打开Idle状态。

首先，删除Play SK_Muffin_Idle节点。

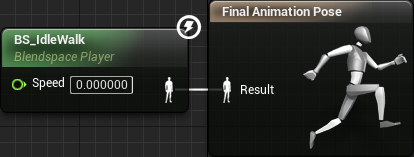

接下来，使用拖放方法添加BS_IdleWalk混合空间。之后，将BS_IdleWalk节点连接到Final Animation Pose节点。

现在，BS_IdleWalk将自动播放，因为它是默认状态。但是，它只会显示空闲动画。这是因为它的Speed输入保持在0。

要解决此问题，您需要为其提供玩家的速度。

获取玩家的速度

创建一个名为Speed的新浮点变量。之后，切换到事件图表。

将新引脚添加到Sequence节点，然后将突出显示的节点添加到其中：

此设置将不断将Speed变量设置为玩家的速度。

切换回 Idle状态的图表。将Speed变量连接到BS_IdleWalk节点的Speed输入。

现在，BS_IdleWalk将能够混合空闲和行走动画。

单击编译，然后返回主编辑器。按Play测试混合空间。

您还需要使用另一种动画：死亡动画！

使用死亡动画

在这个游戏中，你只能在Idle状态（在地面上）死去。但是，让我们假设您可能死于任何状态。你的第一个想法可能是创建一个死亡状态并将每个状态连接到它。虽然这是一种选择，但它很快就会导致图表混乱。

对此的解决方案是通过 bool节点使用 Blend Poses。该节点可以根据输入布尔值在两个动画之间切换。

在创建一个之前，您需要一个保存玩家死亡状态的变量。

检查玩家是否死亡

返回ABP_Muffin并创建一个名为IsDead的布尔变量。之后，切换到事件图表。

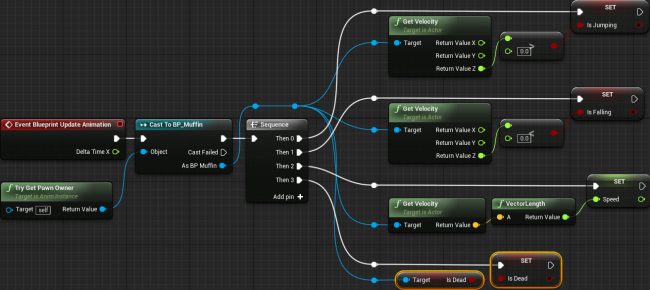

将新引脚添加到Sequence节点，然后将突出显示的节点添加到其中：

这将根据玩家的死亡状态设置IsDead变量。

接下来，您将使用Blend Poses by Bool 节点 。

使用 Blend Poses by Bool 节点

切换到 Anim Graph 并添加SK_Muffin_Death动画。选中它后，转到详细信息面板并取消选中循环动画属性。

这将确保死亡动画只播放一次。

接下来，通过创建一个Blend Poses by Bool 节点。

选择Blend Poses by bool节点后，转到 Details 面板。在Option部分下，选中Reset Child on Activation属性。

由于死亡动画只播放一次，此选项将确保动画在播放前重置。

最后，添加IsDead变量并像这样连接所有内容：

现在，如果IsDead为true，将播放死亡动画。如果IsDead为false ，则将播放Locomotion状态机的当前动画。

单击编译，然后关闭ABP_Muffin。按播放并测试新的死亡动画！
