图的应用

1、最小生成树

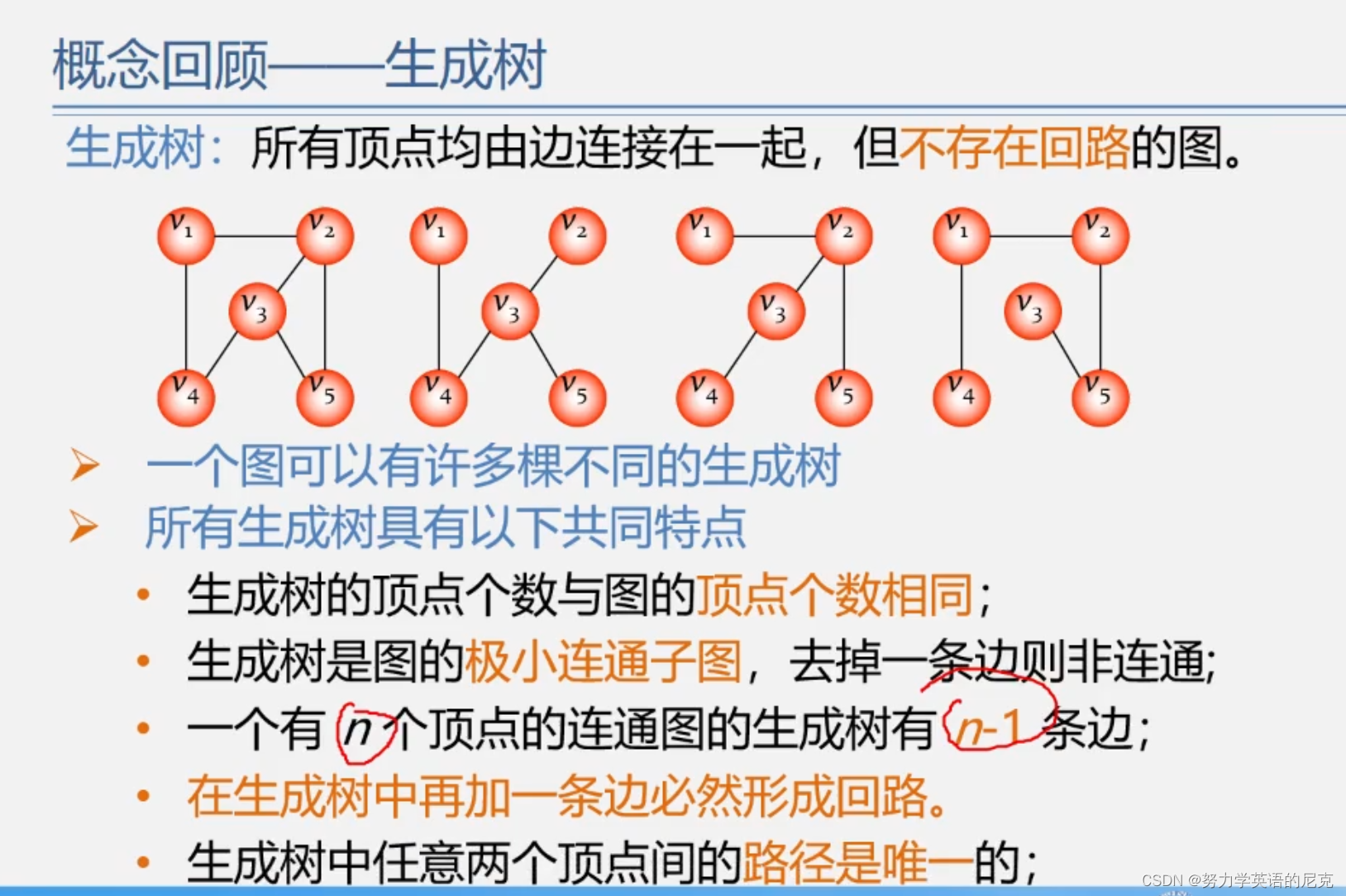

1.1回顾生成数的概念

生成树的概念：

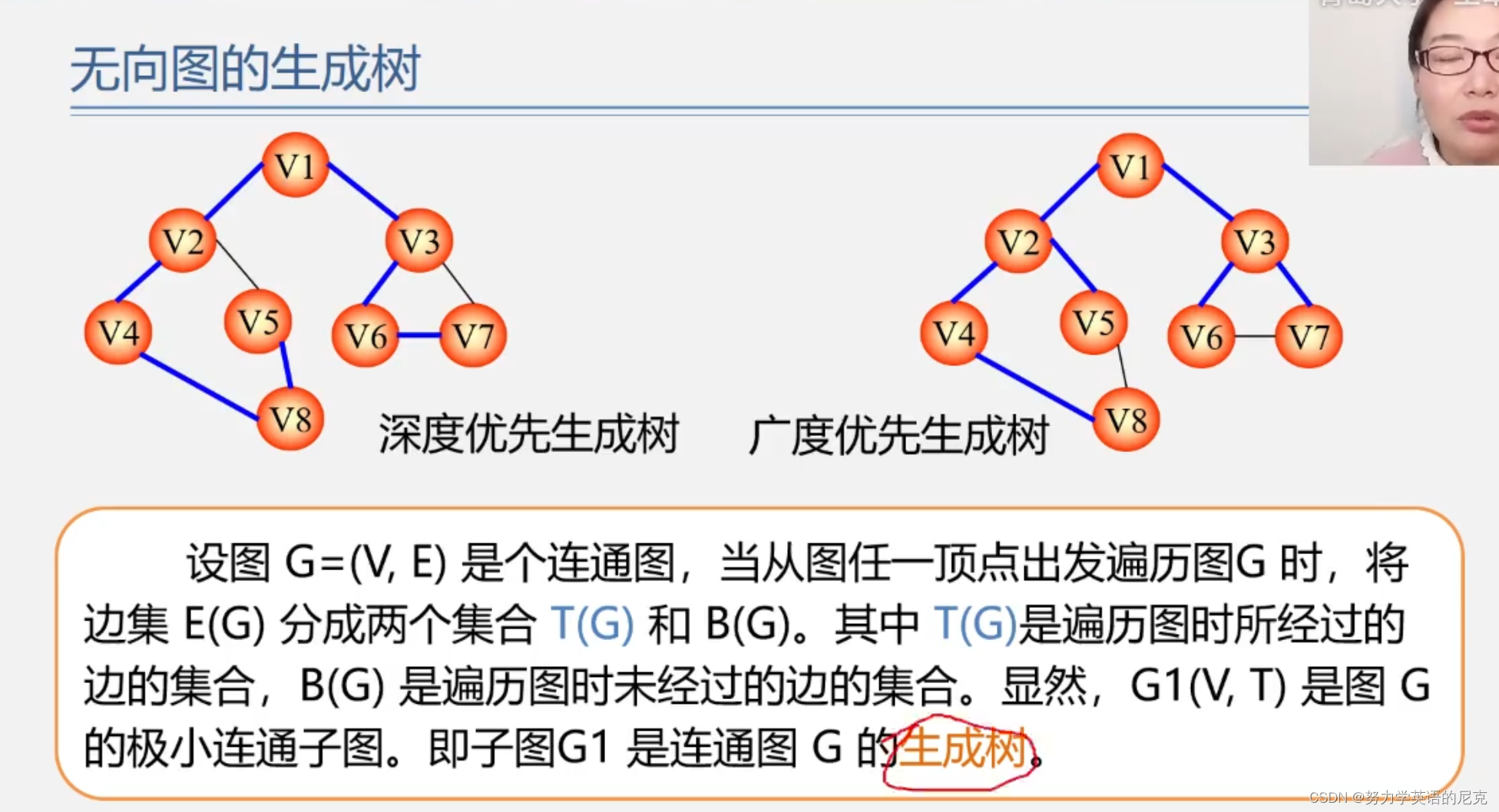

生成树要包含所有的顶点，那我们就可以对这个图进行遍历去访问它所有的顶点，遍历有深度优先与广度优先，在访问的过程中把访问的那些边加到生成树上。

例如：

 1.2 最小生成树的概念与典型应用

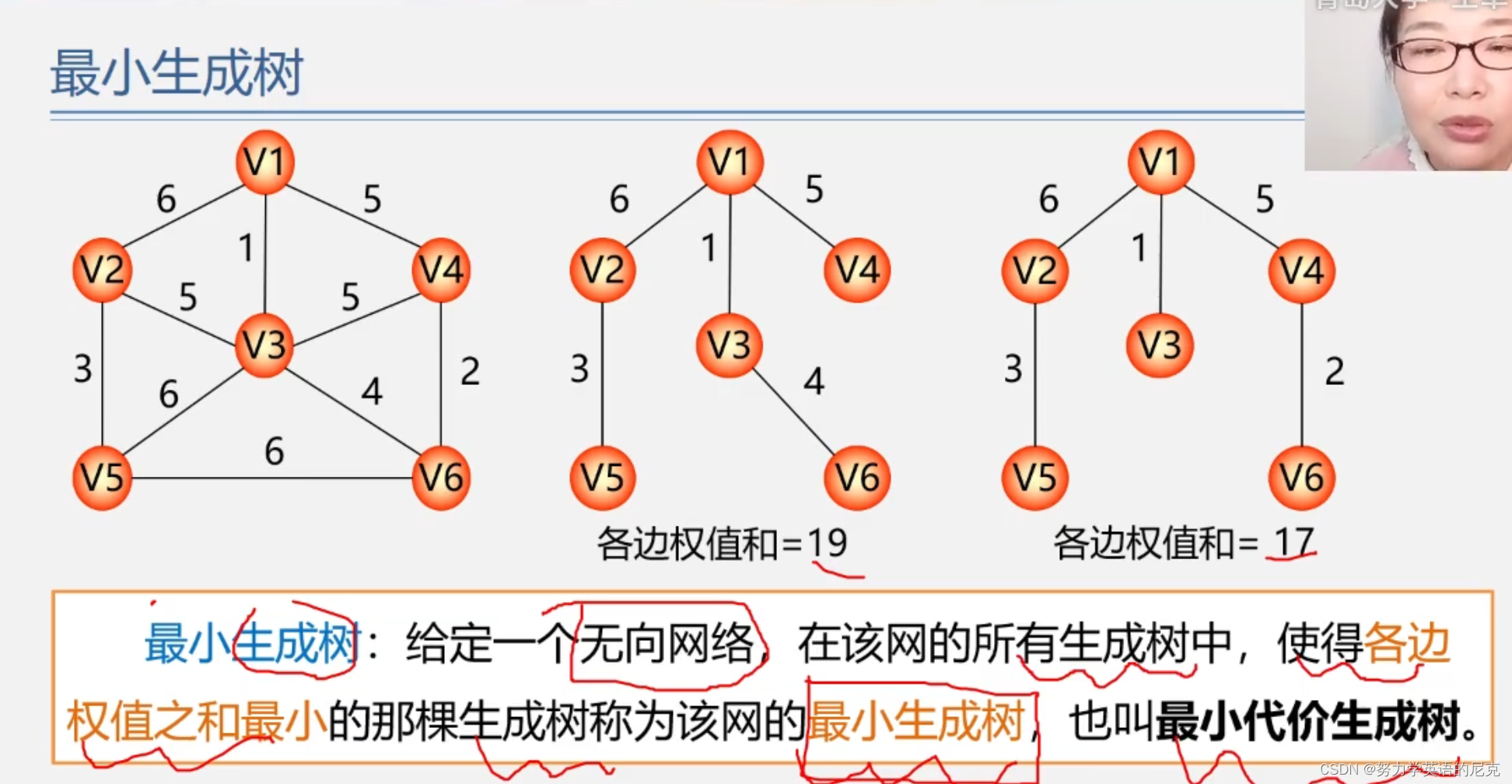

 最小生成树的概念

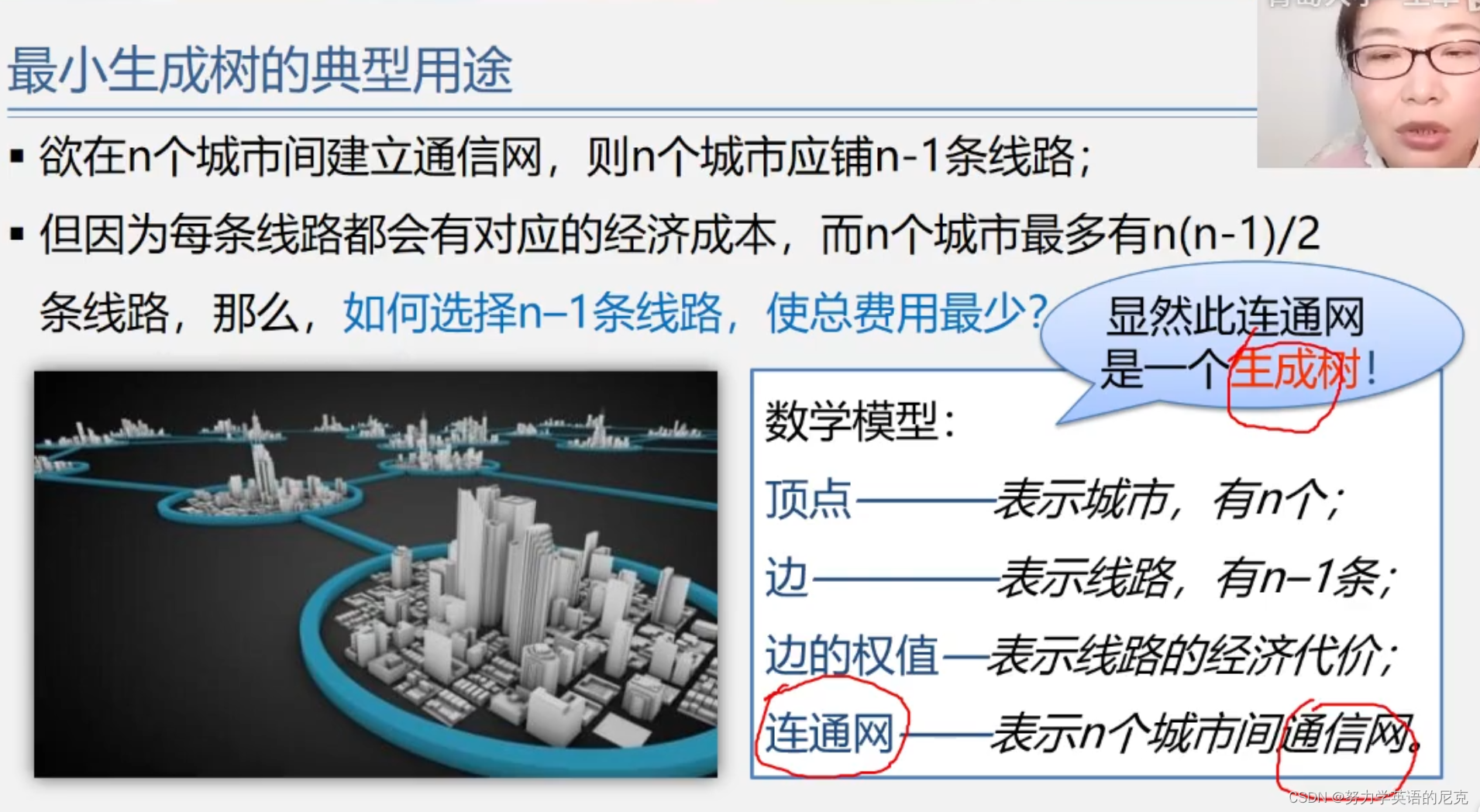

最小生成树的典型用途

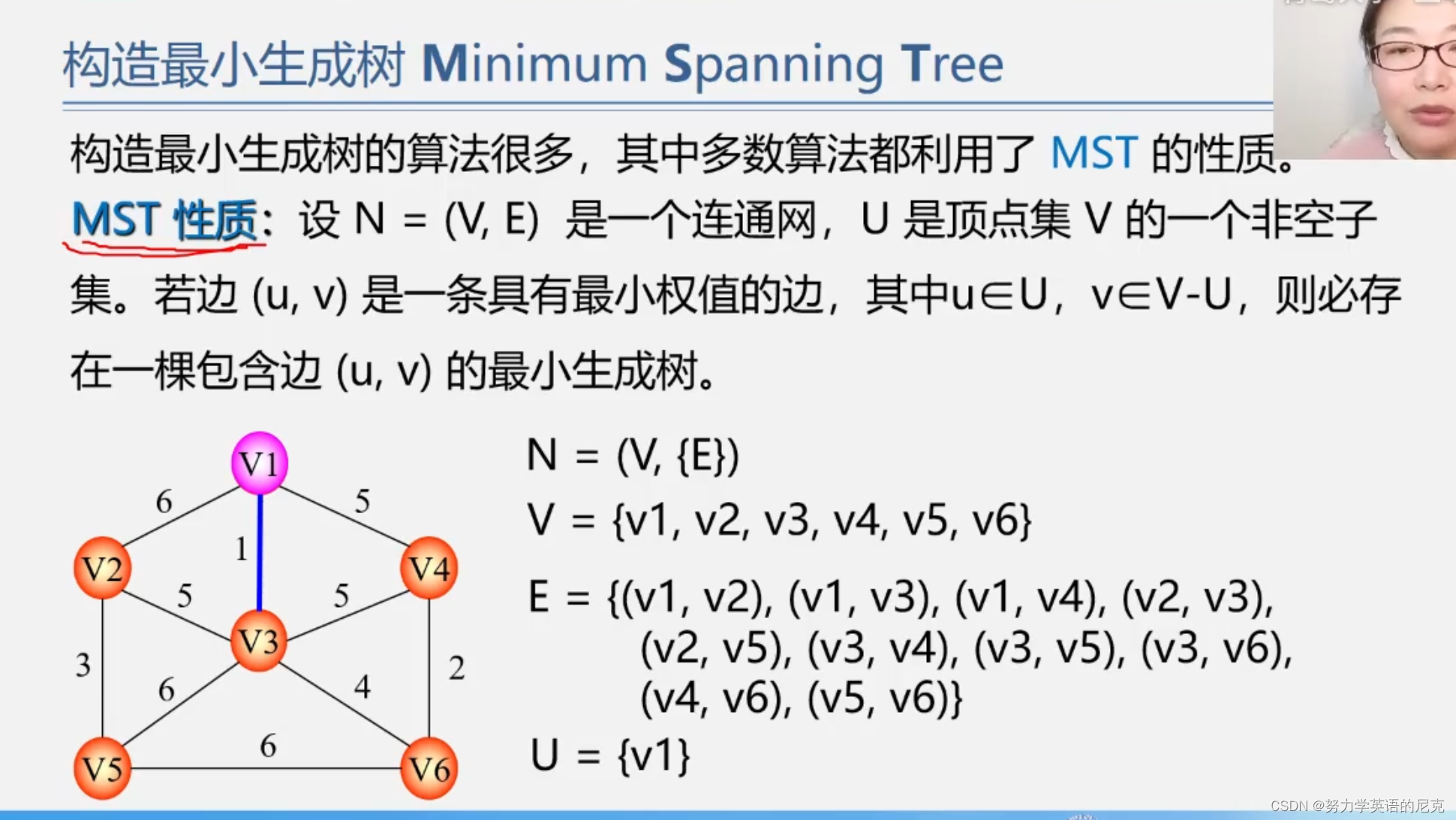

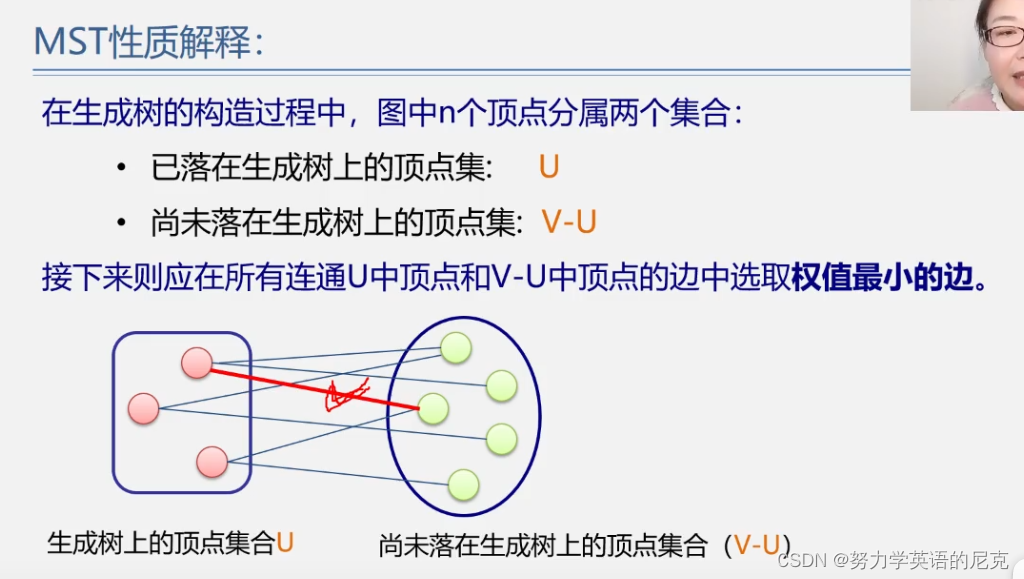

1.3怎么找到无向网的最小生成树(利用MST性质)

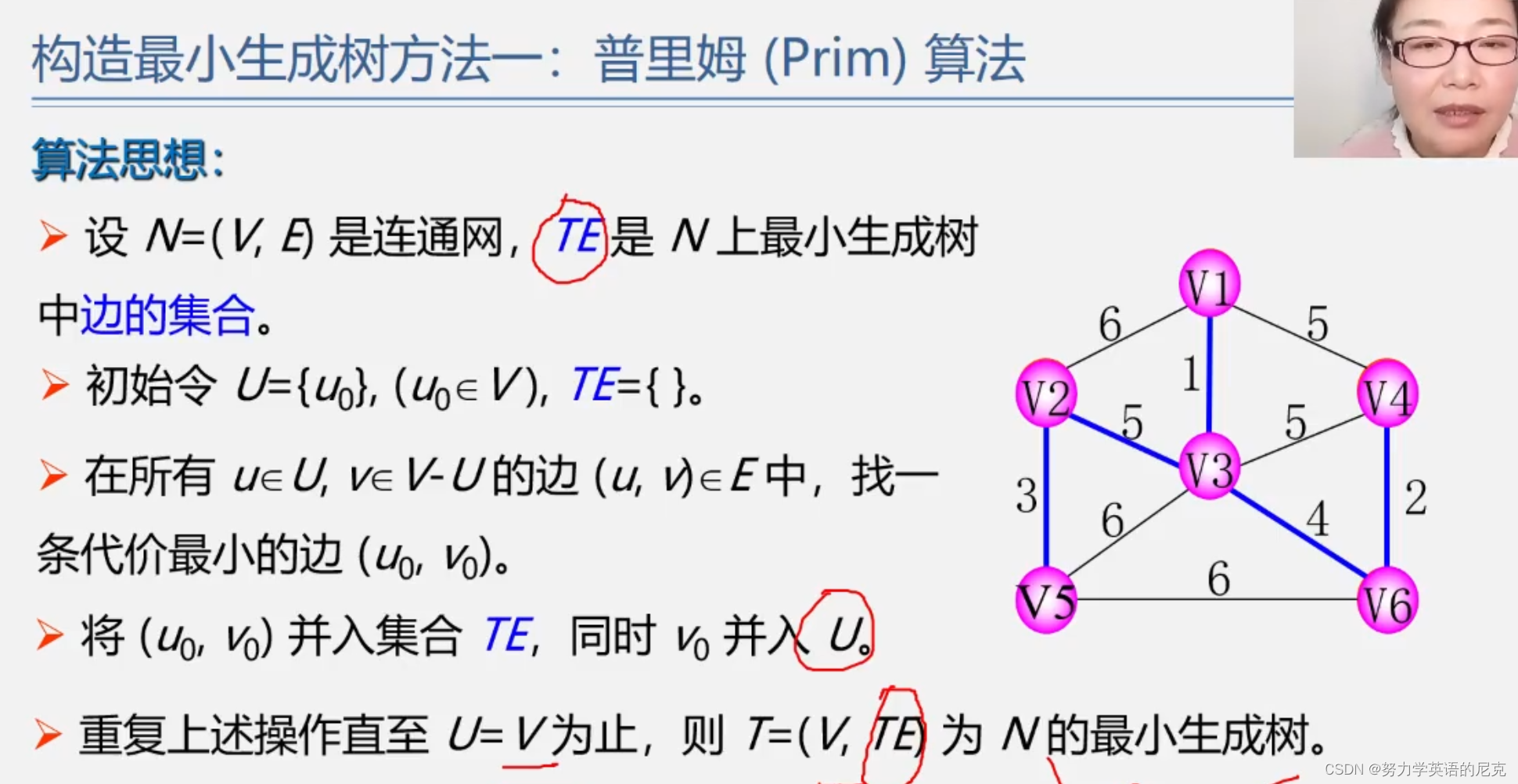

1.4构造最小生成树方法一：Prim(普里姆)算法(利用了MST性质)

U是放在生成树的顶点，先在U中放入第一个顶点，V-U是指剩余的未加入最小生成树的顶点，然后再找U中所有顶点相关联的所有边中权值最小的顶点，且不能再U内存在过的，

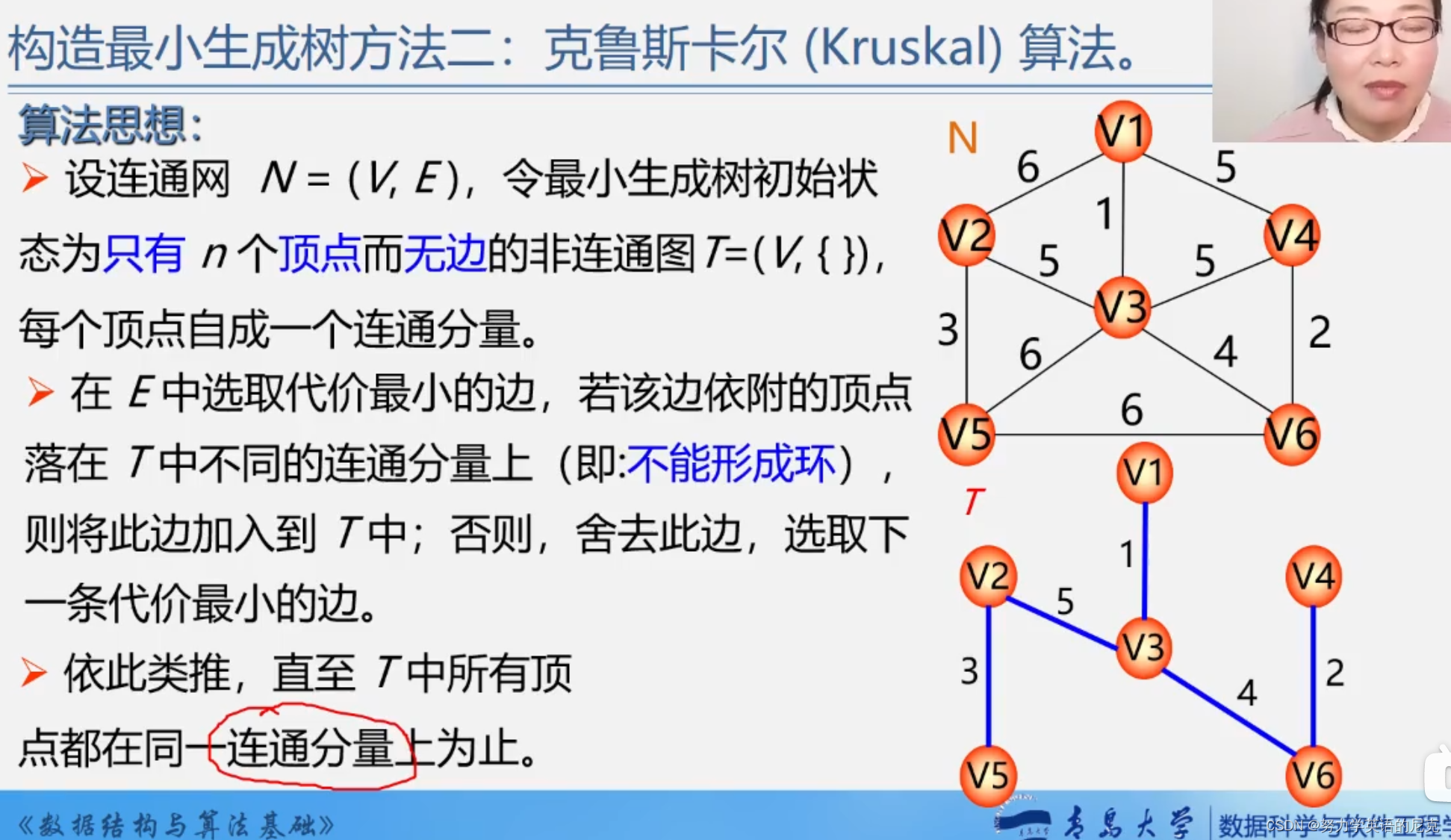

1.4构造最小生成树方法二：Kruskal(克鲁斯卡尔)算法(利用了MST性质)

 克鲁斯卡尔算法需要所有的顶点先列出来，然后再所有的顶点之间找权值最小的边，如果形成了闭合回路(环)，则舍弃这条边，再取权值(代价)最小的边。

MST也有点贪心算法的思想。

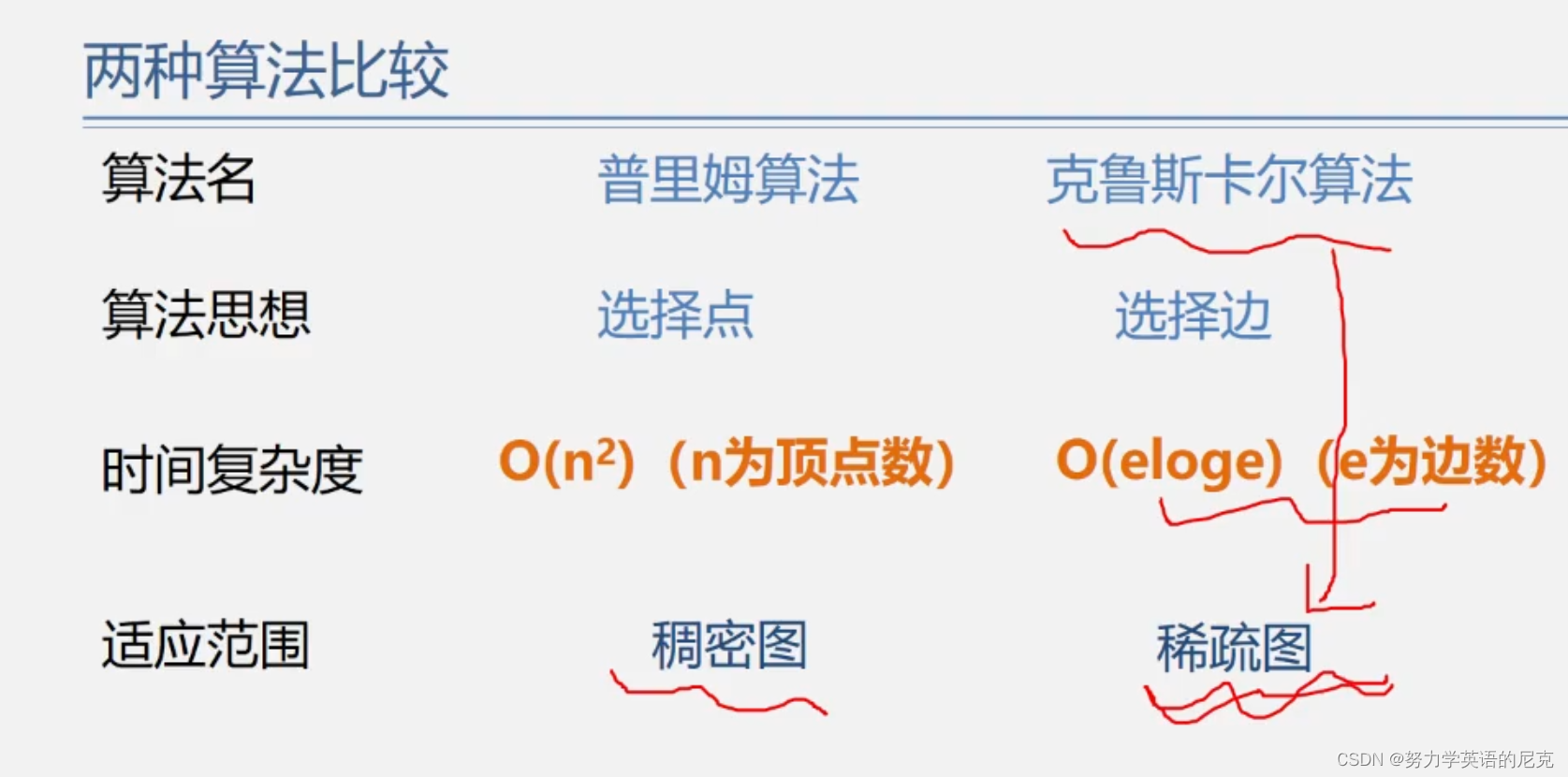

1.5两种构造最小生成树算法的比较

 2.最短路径

最短路径是有向图，最小生成树是无向图

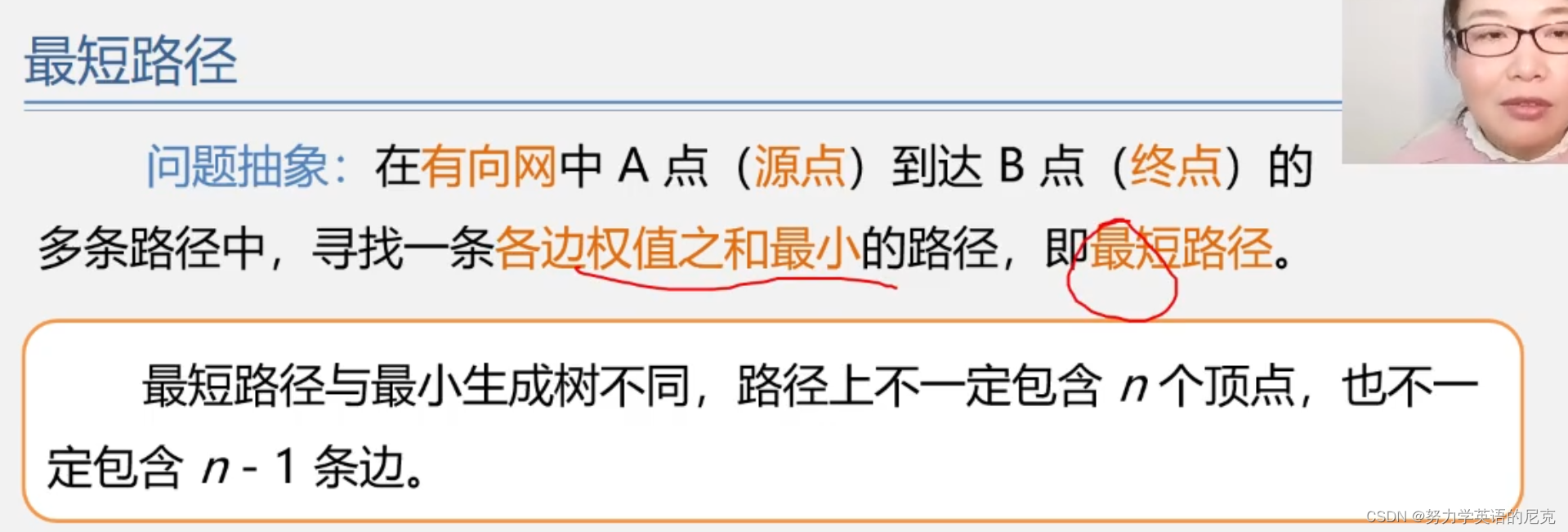

2.1最短路径的定义

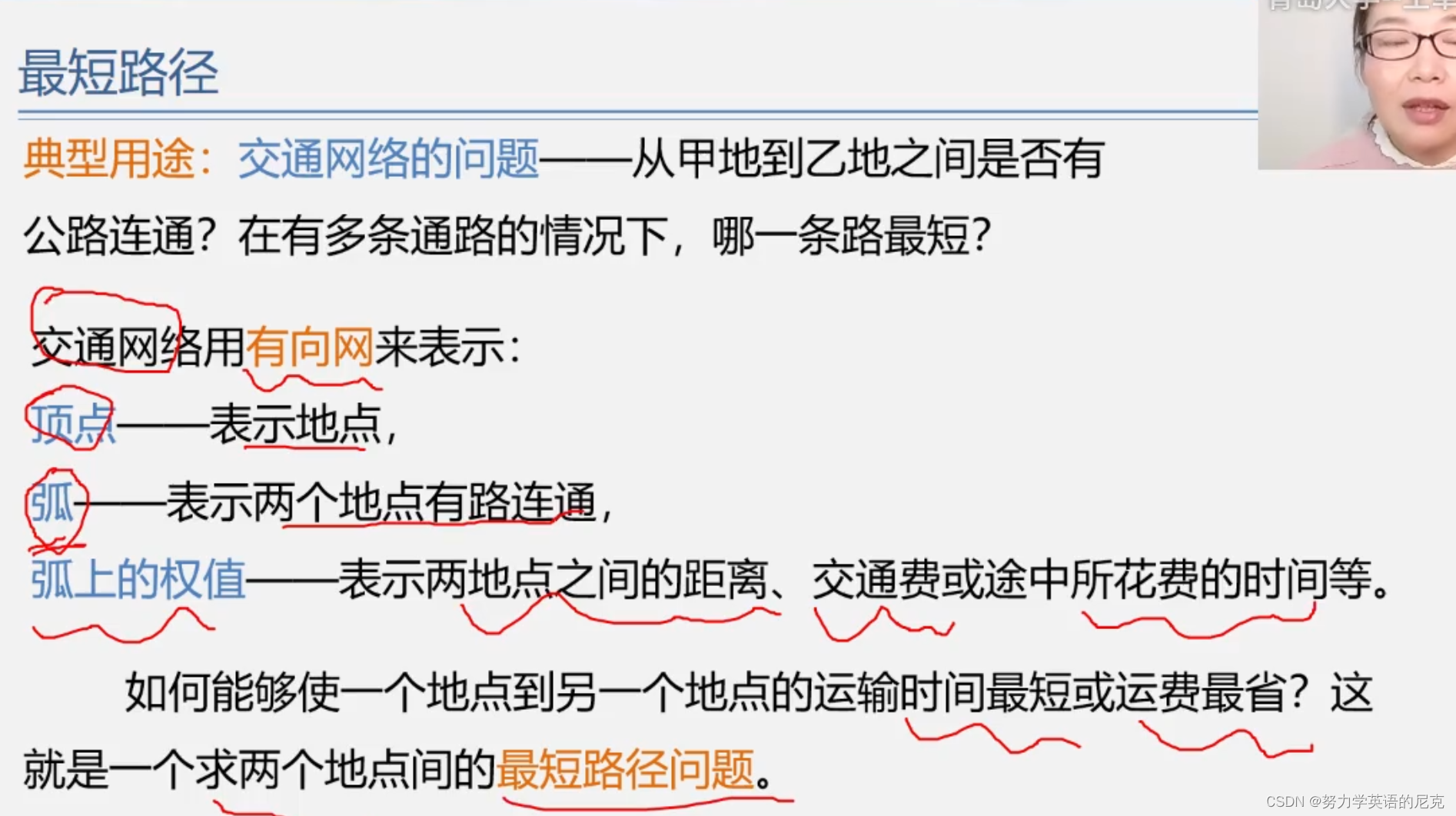

 2.2最短路径的典型应用

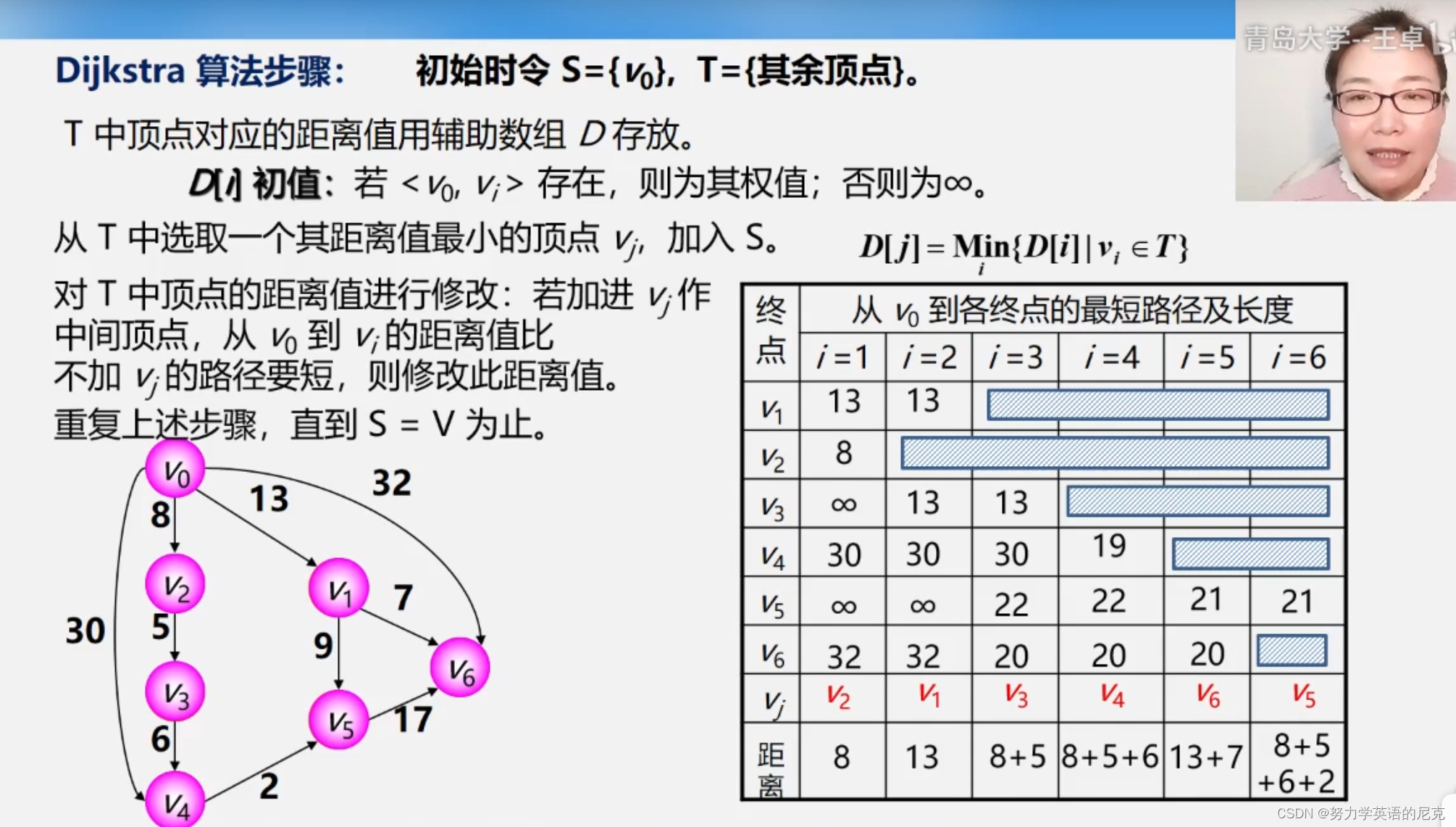

2.3(Dijkstra)迪杰斯特拉算法求单源最短路径

 有一些点像prim算法，但不全像，都是用S先存入起始顶点，T保存剩余的其他顶点，例如此时S中有起始顶点v0，找从v0到其他所有能直达顶点的距离，如果不能直达记为无穷大，选一个权值最小的顶点，加入到S中，例如上图找到的最小直达顶点为v2，此时再找加入v2后v2直达的顶点路径与v0直达的路径权值比较大小，记录权值较小的，v2从T中也就是剩余的定点中与上一次比较直达的顶点权值，再次记录最小的，直到加入S的数目等于所有的顶点为止。

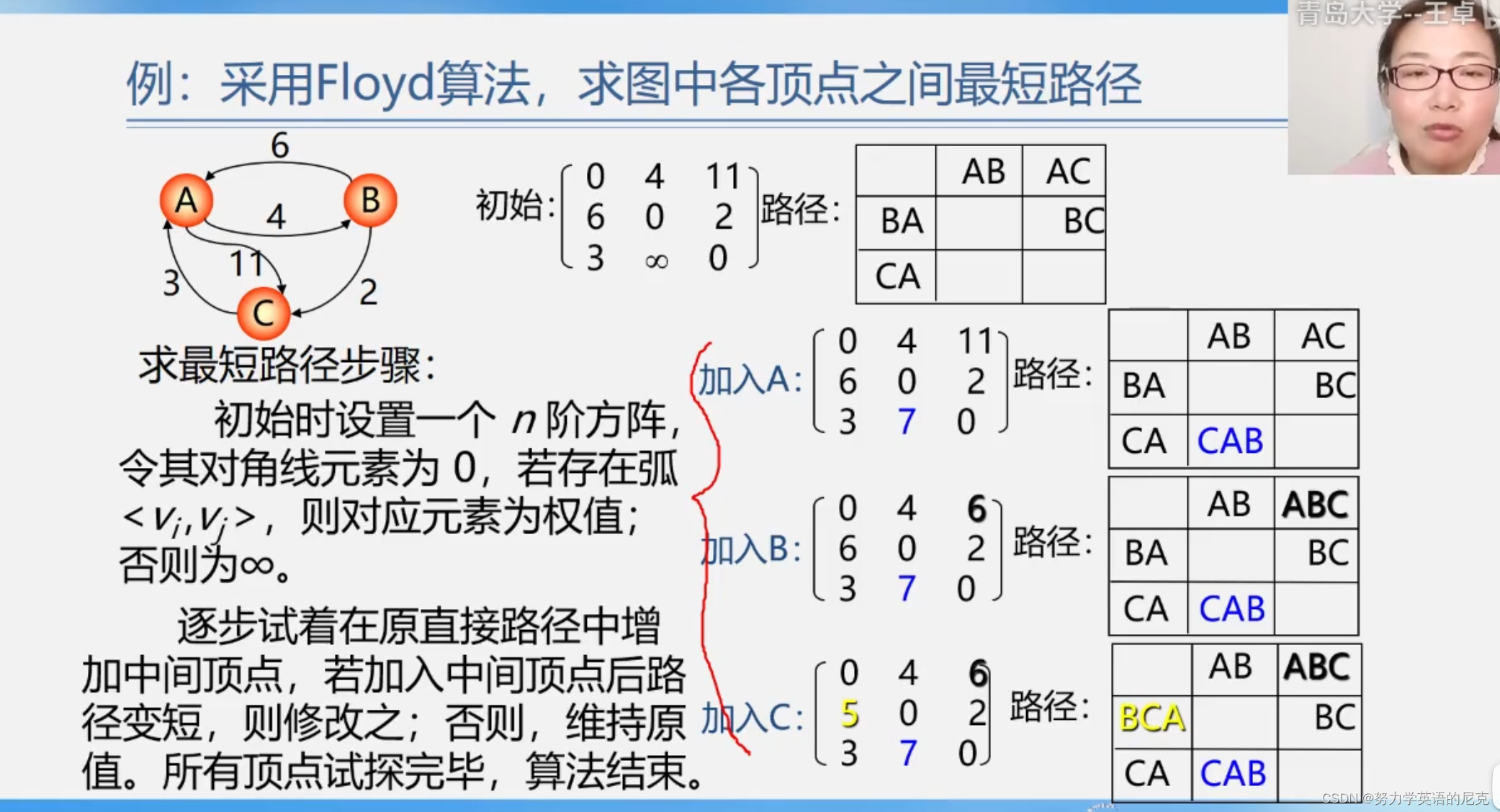

 2.4(Floyd)弗洛伊德算法求所有顶点之间的最短路径

3.拓扑排序

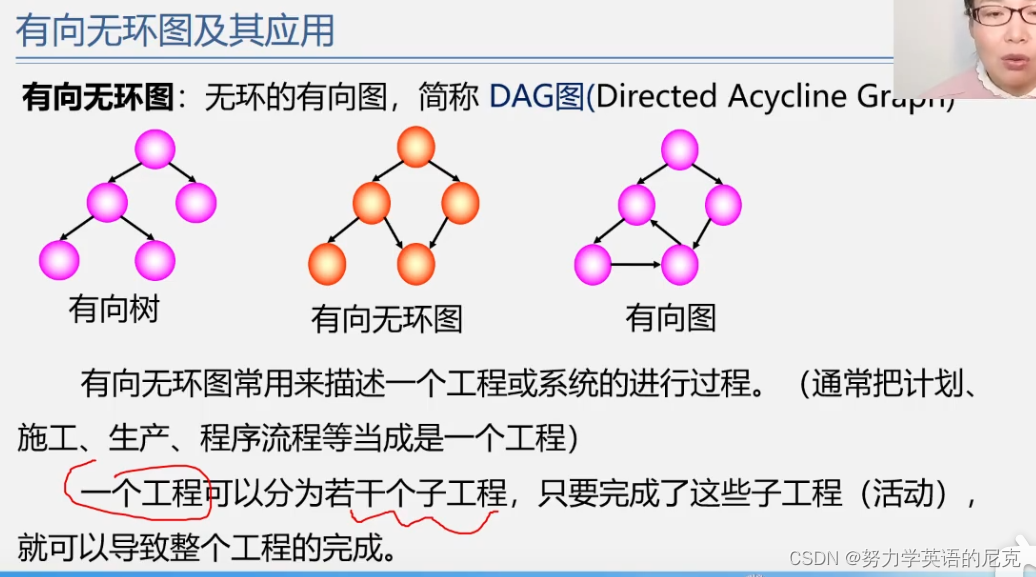

3.1前提知识：有向无环图

 3.2 AOV网与AOE网的概念

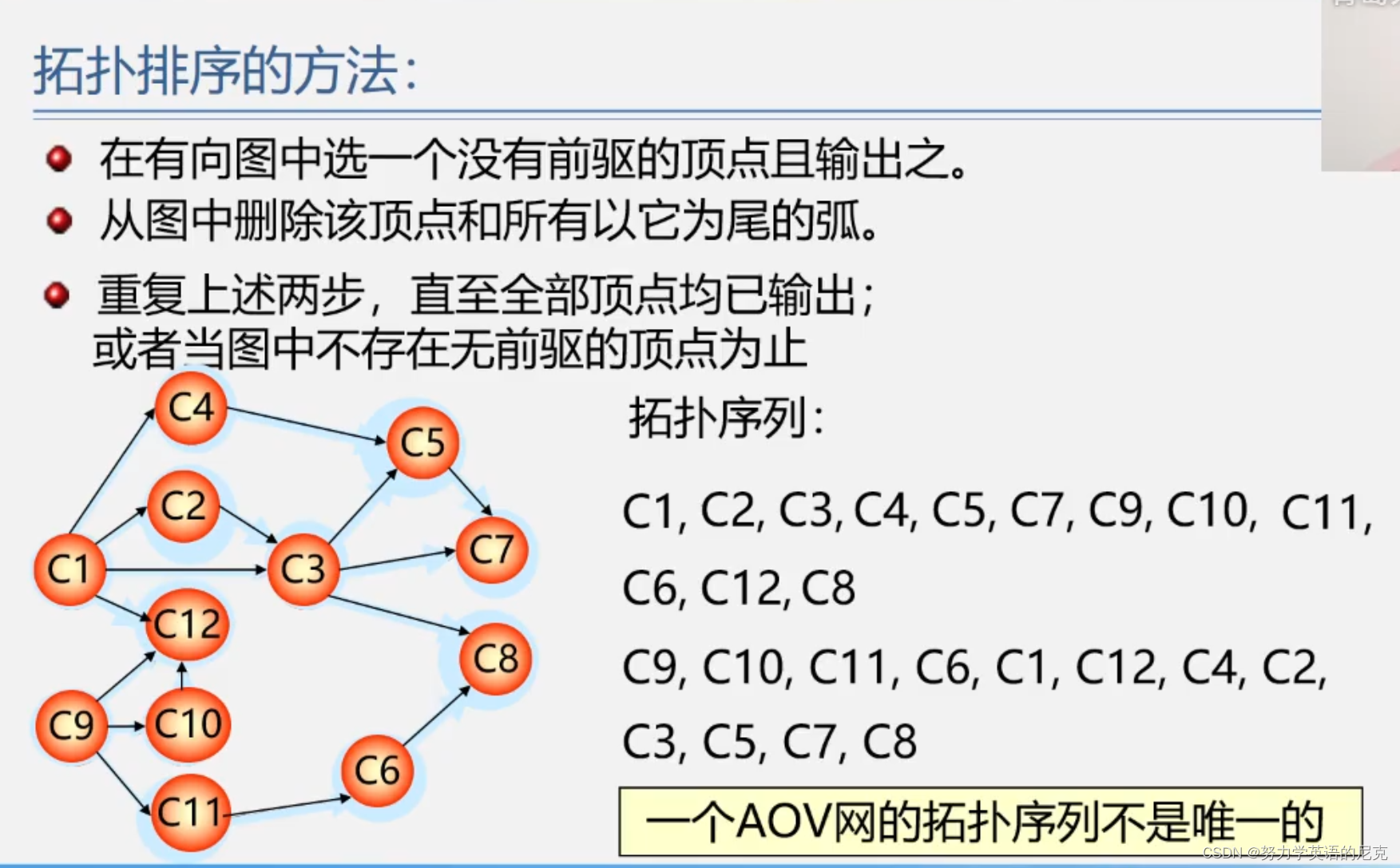

 3.3有向无环图进行拓扑排序(AOV网)

每次全都找没有前驱节点的顶点，且顺序无关，所以拓扑排序不唯一

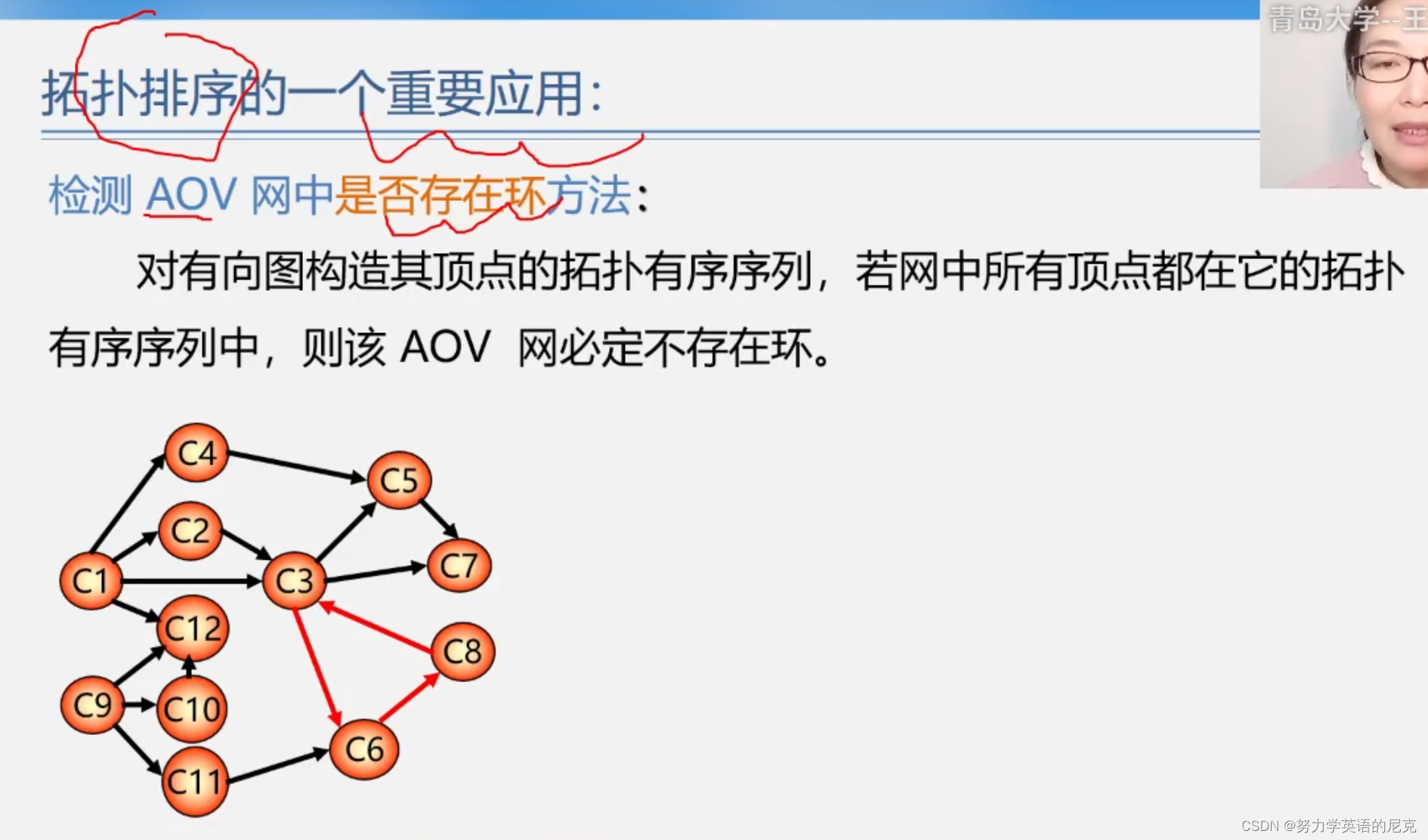

 3.4拓扑排序的一个重要应用

 4.关键路径

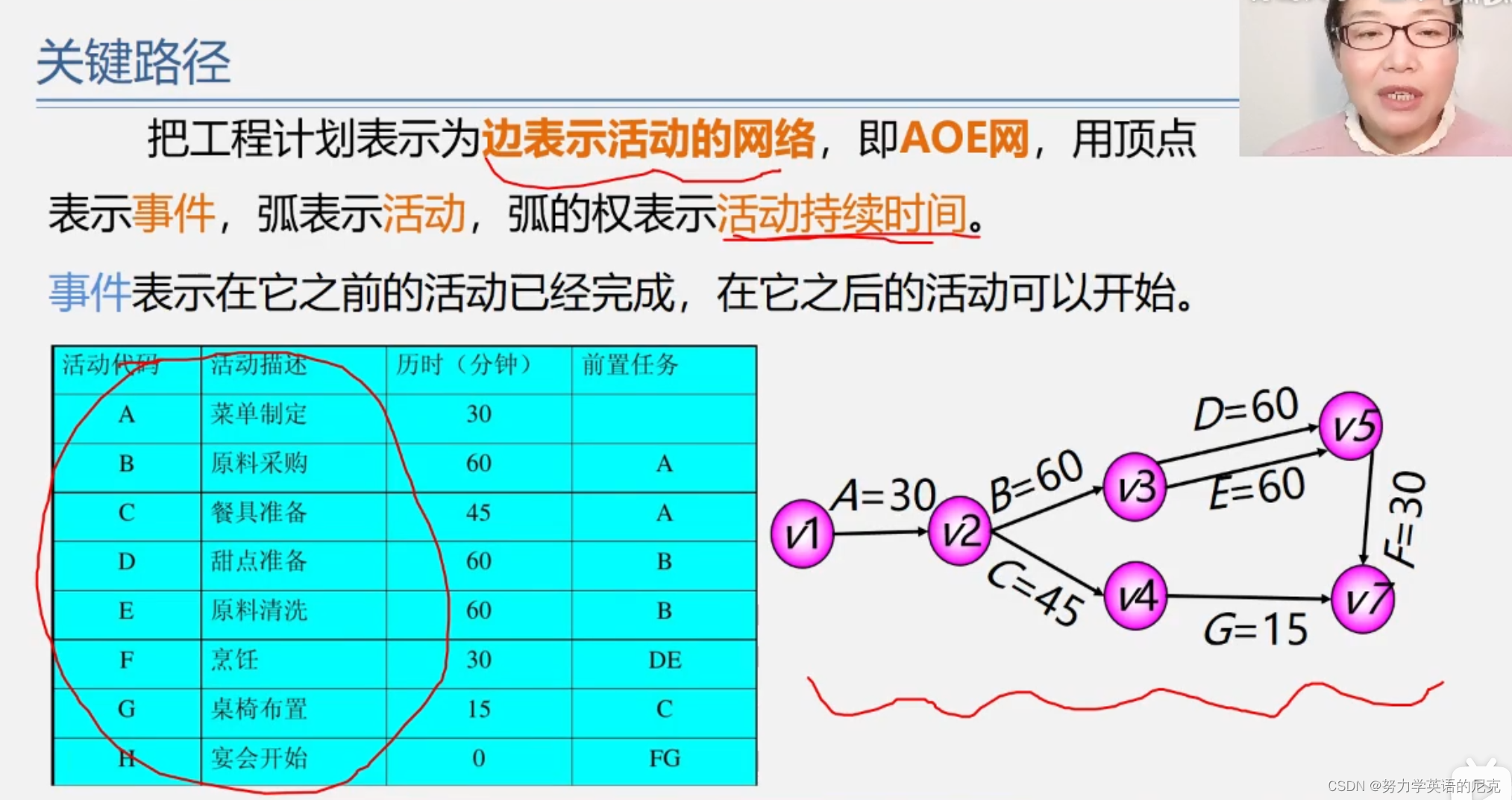

 4.1关键路径用AOE网来表示

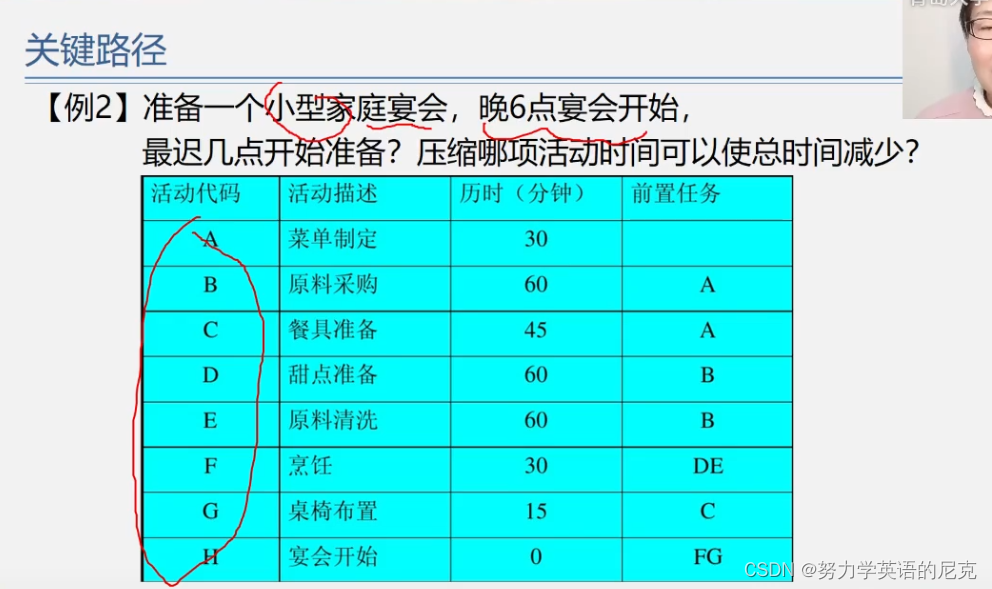

4.2关键路径的例题





 4.3 未完待续，会持续更新关键路径的思路
