入门精要第二章：

问题一： CPU GPU 是如何实现并行工作的？

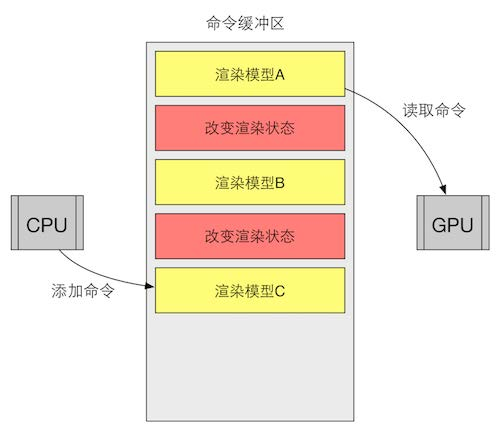

使用命令缓冲区 (Command Buffer)。它包含了一个命令队列，由 CPU 向其中添加命令，而由 GPU从中读取命令，两个过程互相独立。

命令缓冲区使得CPU和GPU可以相互独立工作。当CPU需要渲染一些对象时，它可以向命令缓冲区中添加命令，而当GPU完成了上一次的渲染任务后，它就可以从命令队列中再取出一个命令并执行它。

命令缓冲区中的命令有很多种类，而Draw Call 是其中一种，其他命令还有改变渲染状态等（例如改变使用的着色器，使用不同的纹理等）。

参考文档：

Command Buffers In Unity - 腾讯云开发者社区-腾讯云 (tencent.com)

使用 CommandBuffer 来扩展内置渲染管线 - Unity 手册 (unity3d.com)

Unity Shader-Command Buffer的使用（景深与描边效果重置版）_unity commandbuffer-CSDN博客

Rendering.CommandBuffer - Unity 脚本 API (unity3d.com)

1. 简介

Command Buffer出现的目的是为了扩展Unity的渲染管线（Rendering Pipeline），一个Command Buffer 中存储很多绘制命令（Rendering Command），这些 Rendering Command 其实就是OpenGL或者DirectX 中的一些列指令，比如glDrawElement，glClear等。

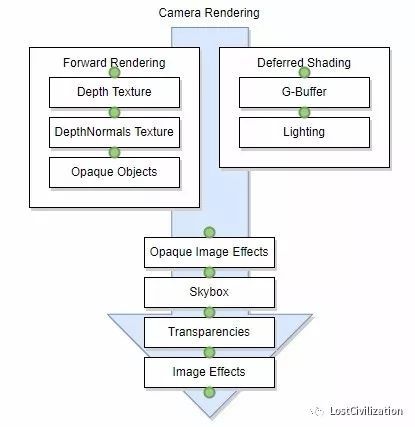

Command Buffer 扩展渲染管线的方法是：预定义一系列的渲染指令，然后在特定的时机去执行这些指令。这些特定的时机是由我们来指定的，下图渲染过程中的绿点说明了这些可以指定的时机：

渲染顺序：Skybox的渲染是在不透明图像效果之后，半透明物体之前，是因为不透明物体的绘制是从前往后，而半透明物体的绘制是从后往前的。

Image Effect：Command buffers 可以代替 Image Effect ，也可以和Image Effect 一起使用。

2. 案例一-简单引例

一个简单的Unlit Shader

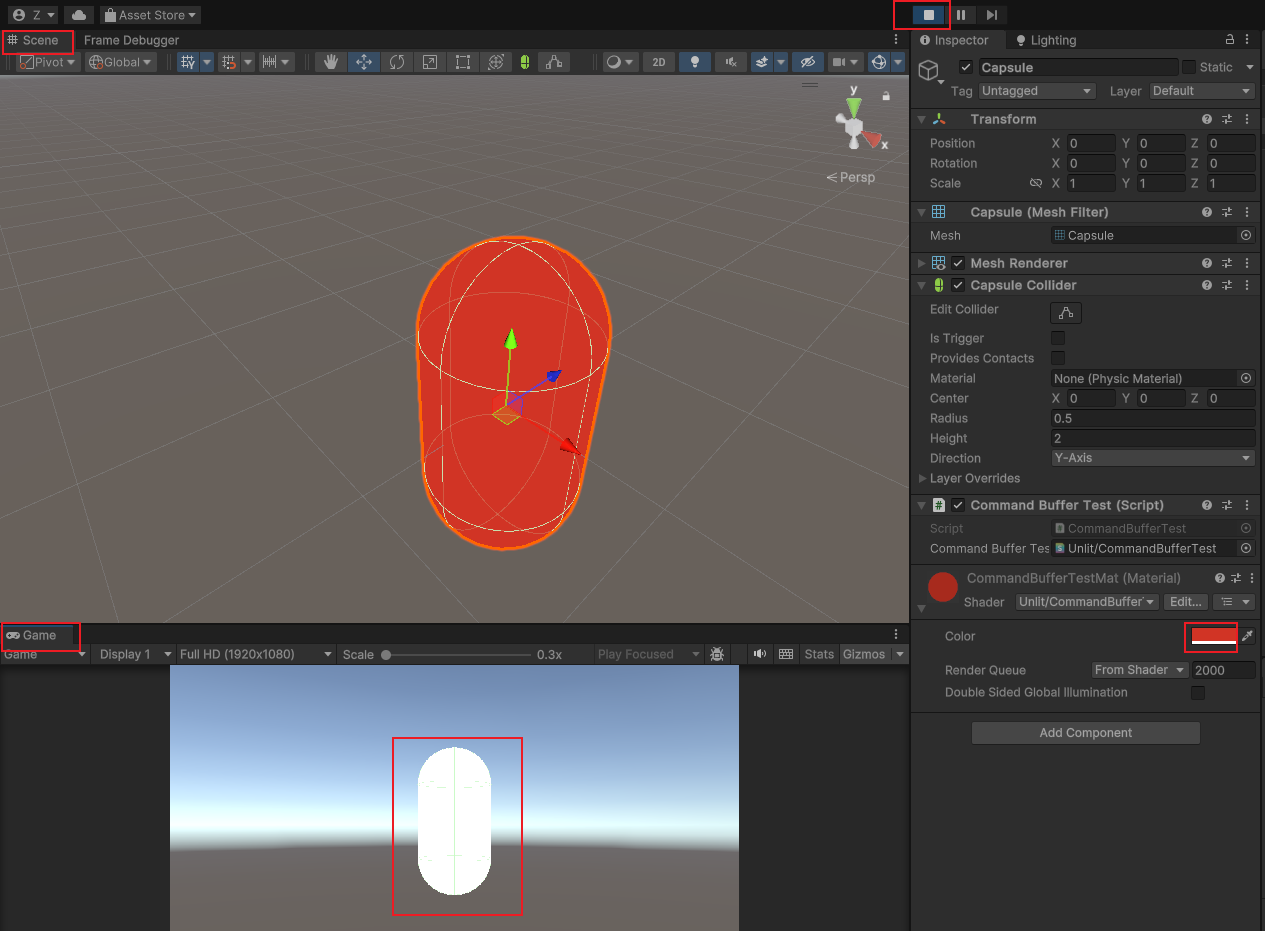

将shader颜色设置为红色，点击运行，此时同一个物体，在Scene窗口颜色是红色，而Game窗口是白色，这是渲染命令为其增加了一个白色材质导致的。

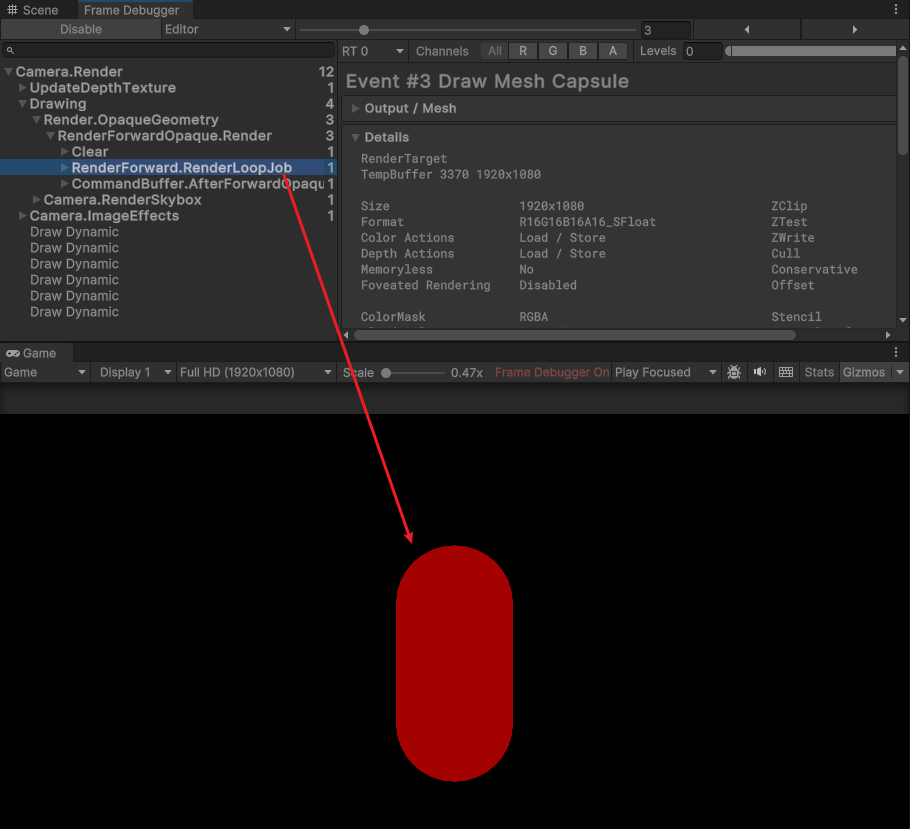

打开Frame Debugger，可见胶囊体执行了两次渲染，一次正常渲染，一次Command Buffer渲染：

因此，CommandBuffer作用就是在相机渲染的某个阶段，再另外执行自己的额外渲染，至于渲染的结果就看我们怎么用了。

3. 案例二-官方毛玻璃效果

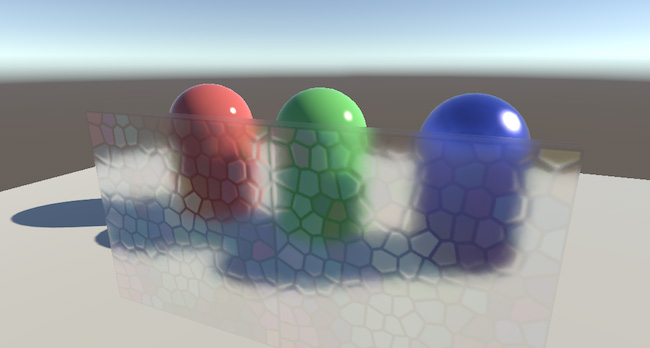

实现效果：

原理：

在不透明物体和天空盒渲染完成之后，复制渲染图像到一个临时的RT上，然后对其进行模糊处理，将处理的结果应用到一个Shader全局参数上。这么一来，所有在天空盒之后渲染的物体（例如所有的半透明物体）可以采样这个“模糊处理后的场景图像”。这种做法的效果类似 GrabPass ，但是比抓取屏幕的效率更高一些。

问题

1、在Scene视图，目前并不能正确捕捉渲染结果，只能捕捉到天空盒。

2、在Android手机上测试，效果有些差别

用于模糊的shader

//偏移定点uv，使其读取到周围颜色值进行混合。
    v2f vert (appdata_img v)
    {
        v2f o;
        o.pos = UnityObjectToClipPos(v.vertex);

        o.uv.xy = v.texcoord.xy;

        //计算上下左右用于模糊采样的uv值
        o.uv01 =  v.texcoord.xyxy + offsets.xyxy * float4(1,1, -1,-1);
        o.uv23 =  v.texcoord.xyxy + offsets.xyxy * float4(1,1, -1,-1) * 2.0;
        o.uv45 =  v.texcoord.xyxy + offsets.xyxy * float4(1,1, -1,-1) * 3.0;

        return o;
    }

    //混合颜色值
    half4 frag (v2f i) : COLOR
    {
        half4 color = float4 (0,0,0,0);

        //使用加权平均
        color += 0.40 * tex2D (_MainTex, i.uv);
        color += 0.15 * tex2D (_MainTex, i.uv01.xy);
        color += 0.15 * tex2D (_MainTex, i.uv01.zw);
        color += 0.10 * tex2D (_MainTex, i.uv23.xy);
        color += 0.10 * tex2D (_MainTex, i.uv23.zw);
        color += 0.05 * tex2D (_MainTex, i.uv45.xy);
        color += 0.05 * tex2D (_MainTex, i.uv45.zw);

        return color;
    }

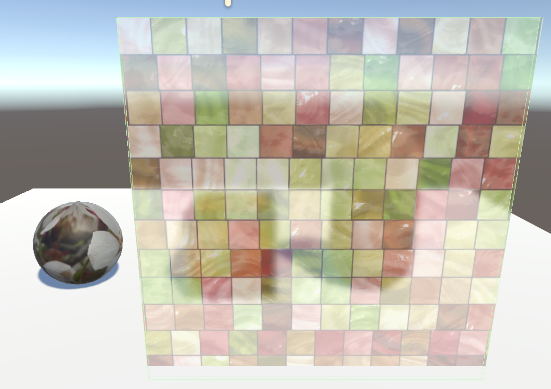

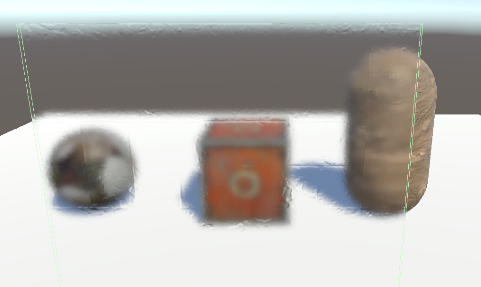

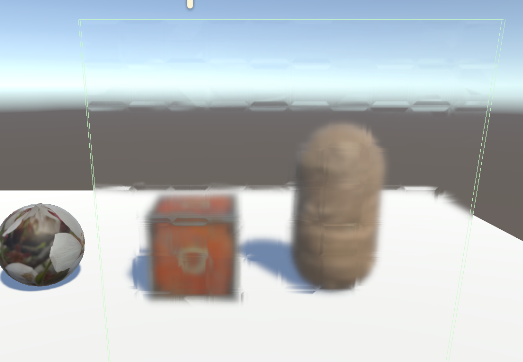

效果：

4. 总结

Command Buffer的功能非常强大，它不仅可以用来处理Render Texture，也可以用于直接渲染物体：使用CommandBuffer.DrawMesh 和CommandBuffer.DrawRenderer 两个API 来实现，两者不同之处在于：DrawMesh 可以手动指定变换矩阵，更加灵活，同时也更加复杂。
使用Command Buffer 渲染物体时，如果给 shaderPass 形参传递了 -1 值，将会执行Shader中的所有Pass，但是需要注意：

if (!(LightMode == nullLightMode == ForwardBaseLightMode == ForwardAdd))
{
  // Command Buffer执行的渲染结果会出现问题
}

执行Command Buffer 的方法：

- Camera.AddCommandBuffer()为摄像机指定的渲染事件添加CommandBuffer；
- Graphics.ExecuteCommandBuffer()立即执行；
- Graphics.ExecuteCommandBufferAsync()异步执行。

在使用Command Buffer的时候，一定要特别注意执行的时机和渲染的先后顺序，避免出现不可预估的渲染结果。
Command Buffer的特点是可以在指定的时机执行一些特殊的渲染操作，从而达到节省资源和实现特殊效果的目的。
不可为了Command Buffer 而刻意使用Command Buffer，这样往往得不偿失。
