Altium Designer 22编译他人分享的集成库

已于 2024-03-04 10:00:04 修改
阅读量972 收藏 10
点赞数 9
分类专栏： Altium Designer 文章标签： 单片机 嵌入式硬件 物联网 嵌入式
于 2024-03-03 23:17:16 首次发布
本文为博主原创文章，未经博主允许转载，仅限学习交流使用。如有问题，欢迎指正。
本文链接：https://blog.csdn.net/qq_53381910/article/details/136440164
版权

Content

从网上下载了很多封装库，但是不知道如何添加进去，折腾了一会儿弄明白了

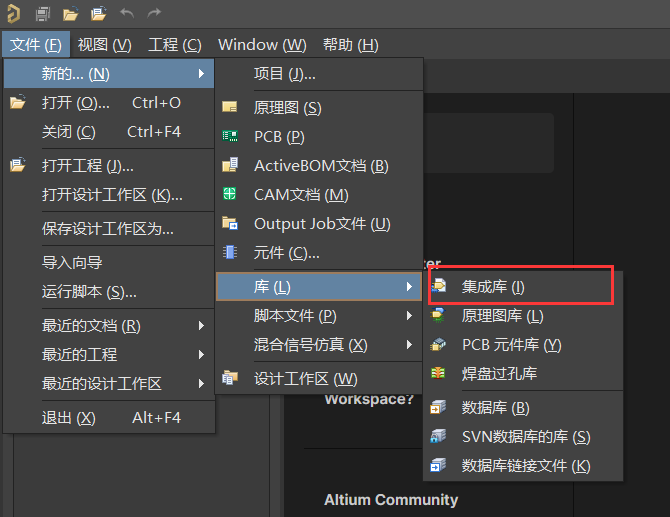

1. 新建集成库

在这里插入图片描述

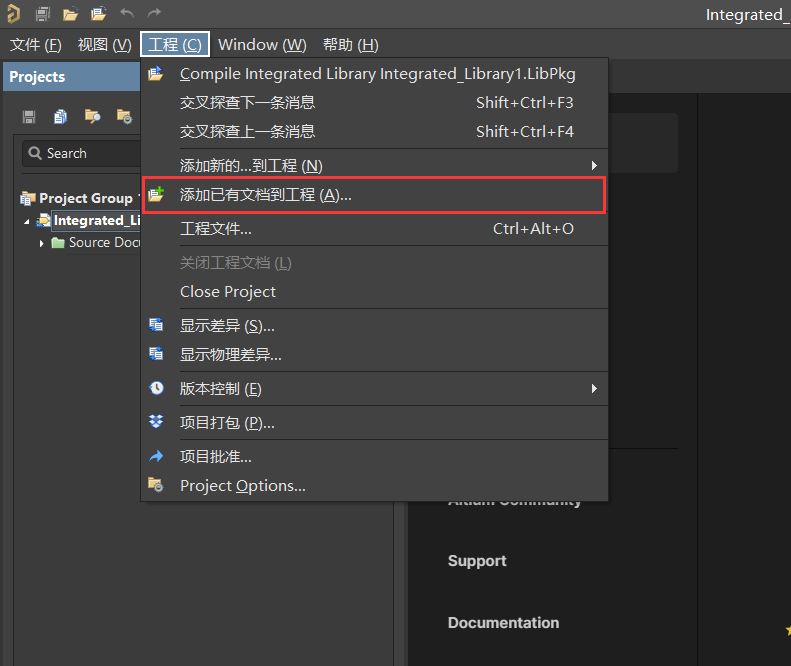

2. 添加工程文件

在这里插入图片描述

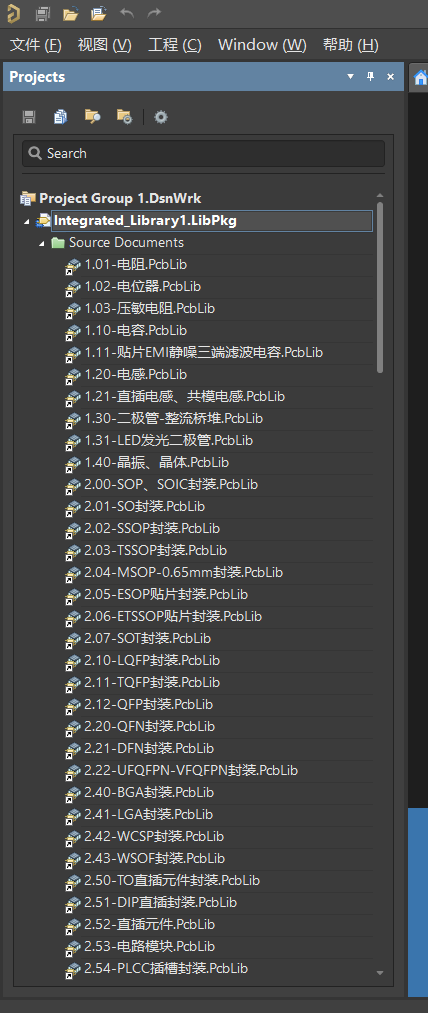

添加完之后是这个样子，总而言之就是把你需要的全部添加进来：

在这里插入图片描述

3. 编译工程

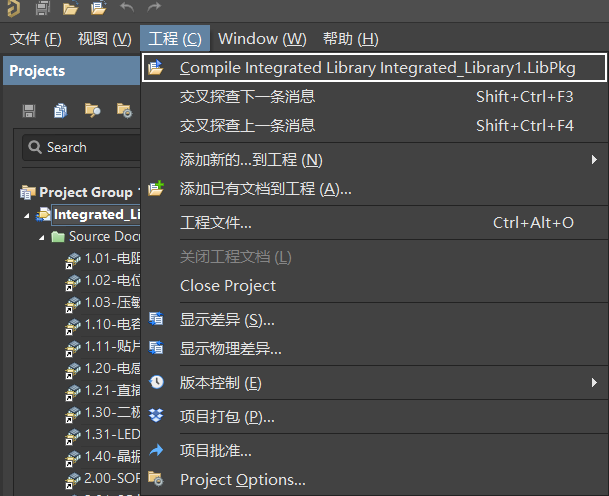

点这个选项编译工程：
在这里插入图片描述

等到进度条读完，就可以使用自己的库了，软件会帮我们自动安装并添加索引：

在这里插入图片描述

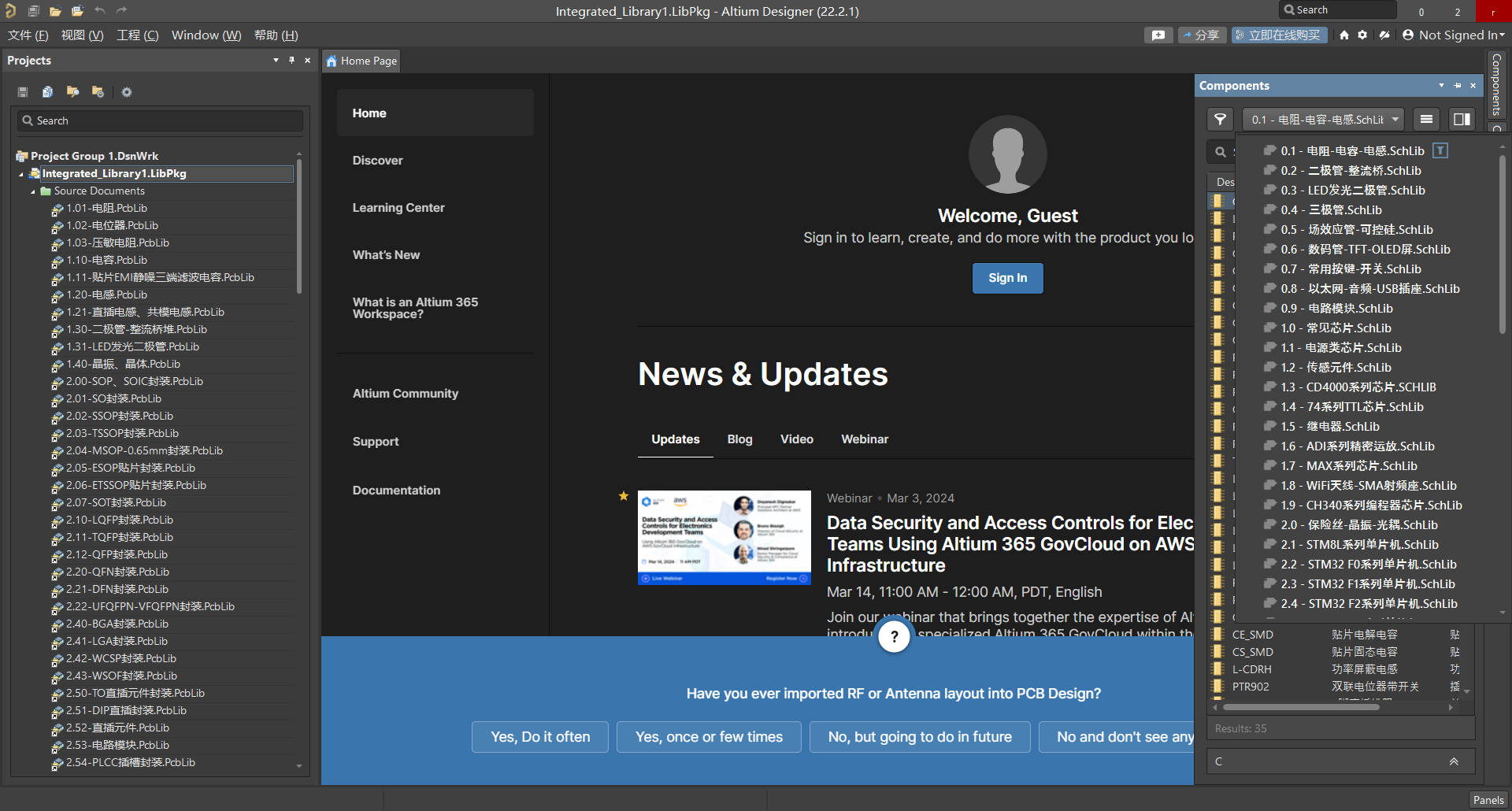

如图，在右方选项卡已经可以看到新添加进来的库：
在这里插入图片描述
