数字图像处理期末复习总结

第一章 概述

1.1数字图像处理及特点

数字图像处理的特点：1.再现性2.灵活性3.处理信息量很大4.数字图像中各个像素相关性大5.数字图像占用的频带较宽

1.2数字图像处理系统

数字图像处理系统是由图像数字化设备、图像处理计算机和图像输出设备组成

• 图像数字化设备将模拟信号转化为数字信号，可以是扫描仪、数码相机与摄像机等
• 图像处理计算机系统是以软件方式完成对图像的各种处理和识别，是核心的部分
• 图像输出设备将图像处理的中间结果或最后结果显示或打印记录

数字图像处理系统的主要优点：1.精度高 2.再现性好 3.通用性强。

1.3数字图像处理的主要研究内容

1.图像编码 2.图像增强 3.图像复原 4.图像重建 5.图像分割 6.图像分类 7.图像分析 8.图像理解

图像重建输入的是某种数据，经过处理得到的结果是图像

图像增强、图像复原输入的是图像，处理后输出的结果是图像

1.4数字图像处理的应用

生物医药（核磁共振，超生成像）、宇宙探索（嫦娥五号）、遥感技术、通信技术（手机上网）、军事技术（军事仿真）、侦查破案（指纹识别）、气象预报、考古、文化（人脸动画）、艺术等领域。

第二章 数字图像处理的基础

2.2 电磁波谱的可见光

电磁波谱包括无线电波、微波、红外线、可见光、紫外线、X射线、Y射线。（按波长长度由大到小排序）

2.3 数字图像的基础知识

1. 图像的数字化及表达

• 图像的数字化：将代表图像的连续（模拟）信号转换为离散（数字）信号的过程
• 步骤：扫描、采样和量化

数字化（采集）设备：扫描仪，数码相机，图像采集卡或图像卡。

空间采样：空间坐标的离散化

采样间隔和采样孔径的大小是两个很重要的参数。

量化：对采样点亮度（灰度）值的离散化过程。确定了图像的灰度分辨率。

两种量化：等间隔量化、非等间隔量化。

• 采样间隔越大，所得图像像素数越少，空间分辨率低，质量差，严重时出现马赛克效应；
• 采样间隔越小，所得图像像素数越多，空间分辨率高，图像质量好，但数据量大。
• 量化等级越多，所得图像层次越丰富，灰度分辨率高，图像质量好，但数据量大；
• 量化等级越少，图像层次欠丰富，灰度分辨率低，会出现假轮廓现象，图像质量变差，但数据量小。

像素间的基本关系

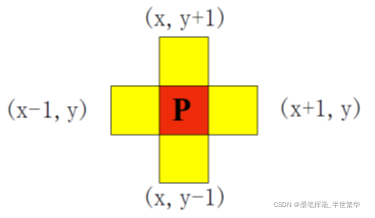

设p为位于坐标（x,y）处的一个像素，则p的四个水平和垂直相邻像素的坐标为：

(x+1,y),(x-1,y)(x,y+1)(x,y-1)



上述像素组成p的4邻域,用N4(p)表示。如果像素q在集合N4(p)中，则称这两个像素是4连通的。

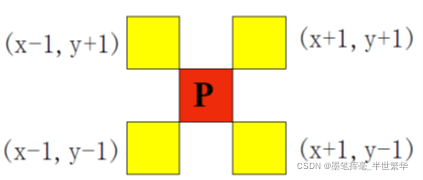

像素p的四个对角相邻像素的坐标为

              (x+1,y+1),(x+1,y-1)，(x-1,y+1),(x-1,y-1)

该像素集用ND(p)表示。

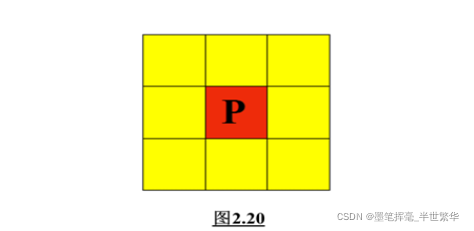

 ND(p)和N4(p)合起来称为p的8邻域。用N8(p)表示，如果像素q在集合N8(p)中，则是8连通的

欧式距离



D4距离



D8距离
