关于Matlab中函数minboundrect的报错解决，以及画出最小外接矩形的方法

• 目的：图像预处理之后，计算所有连通域的最小外接矩形的长和宽，根据长宽比以及面积作为阈值，筛选出符合条件的连通域，并画框。
• 问题：用函数 minboundrect 找出所有连通域的外接最小外接矩形的时候，报错！
• 报错内容：计算凸包时出错，这些点可能共线。
• 解决方法：利用函数 bwareaopen 初步移除小噪声的影响，具体实现如下：

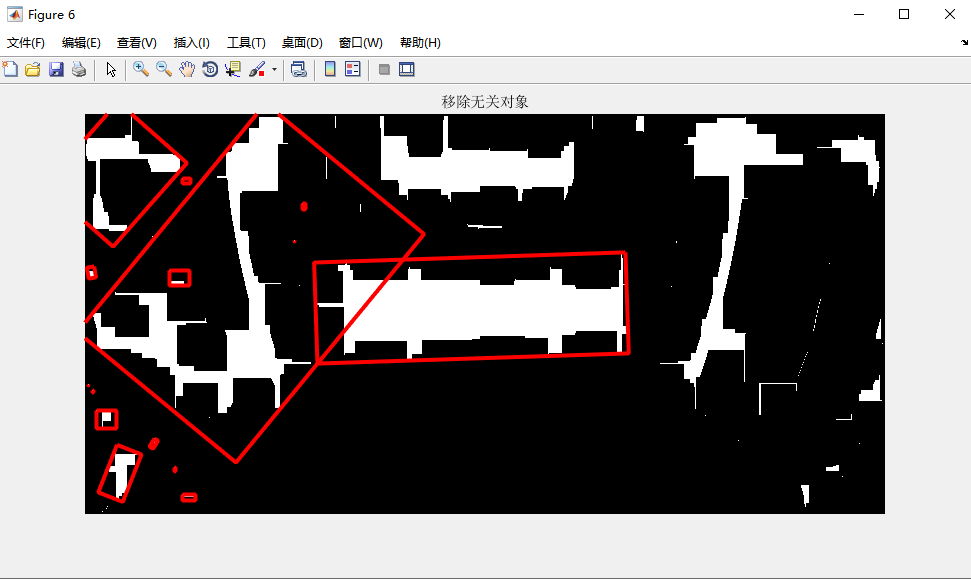

（1）经过灰度转化、边缘检测、腐蚀、膨胀、平滑轮廓一系列预处理，得到的图像如下图所示：

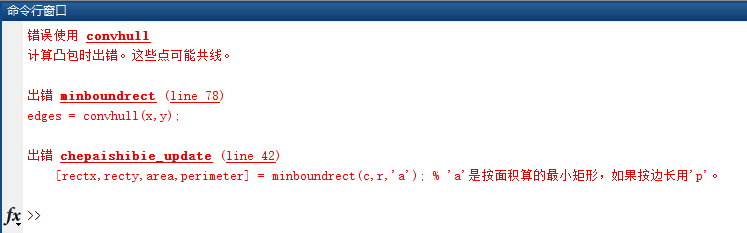

（2）移除小噪声时，报错如下：

（3）分析：凸包又称为凸多边形（至少有三个顶点），因为图像中有的连通域不是凸多边形，函数 minboundrect 是根据凸包来判断外接矩形，所以会报错！

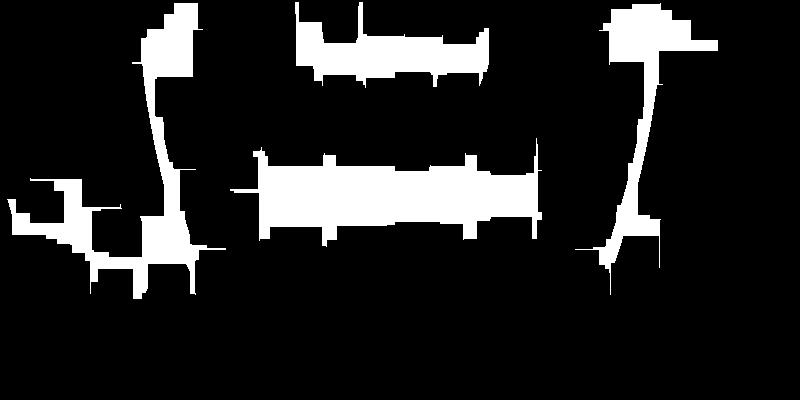

利用函数 bwareaopen 初步移除小噪声的图像如下：

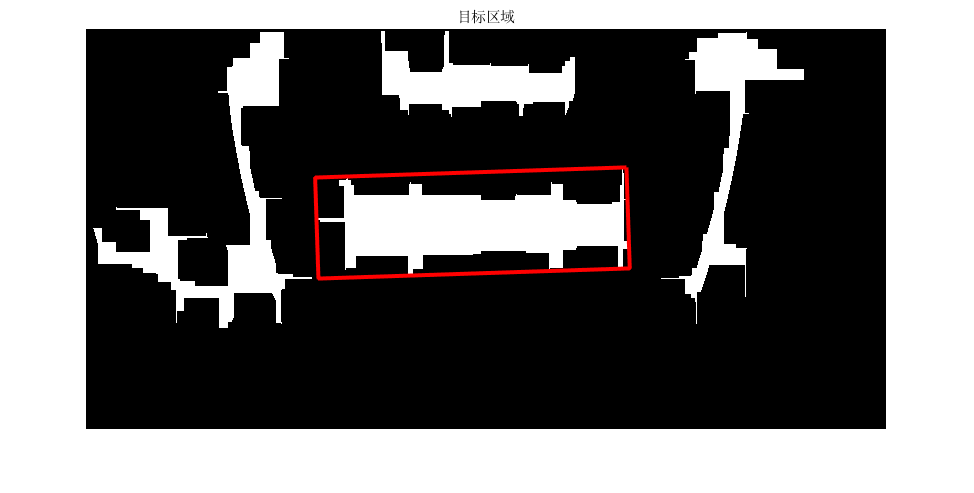

 （4）接下来再用函数 minboundrect 找到所有连通域的最小外接矩形的信息，并利用长宽比、面积阈值来框出目标区域。

注意：此处如果直接用函数 imwrite 保存的图像不会有框，需手动保存！

 （5）代码实现：

%% 去除小噪声，防止计算凸包时出错，因为这些点可能共线。
[m,n] = size(Im4);
mianji = m*n;
Im5 = bwareaopen(Im4,round(mianji/50));
figure(1);imshow(Im4);title('去除小噪声');

%% 利用长宽比，去除无关部位
[L1,N1] = bwlabel(Im5);  % 返回连通域的信息和连通域的个数
figure(2),imshow(Im5);title('目标区域');  % 此处显示的图像，用来画框
hold on
for i = 1:N1
    [r c]=find(L1==i);  % 返回连通域的边界信息
    % 'a'是按面积算的最小矩形，如果按边长用'p'。
    [rectx,recty,area,perimeter] = minboundrect(c,r,'a');
    w=abs(min(rectx))-round(max(rectx));
    h=abs(min(recty))-round(max(recty));
    if w/h > 2 && w*h > mianji/15
        line(rectx(:),recty(:),'color','r','LineWidth',3);
        rectx_copy = rectx;  % 位置信息存储到新的变量之中
        recty_copy = recty;  % 位置信息存储到新的变量之中
    end
end

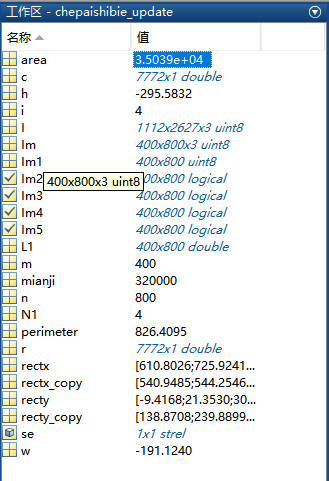

  >>>一些变量的信息，仅供参考

   >>>如有疑问，欢迎评论区一起探讨
