1.用一组参数元组表示卷积模型，如卷积层表示方法：

2.用R表示目标fpga的资源预算：

3.使用SDFG表示ConvNets

4.fpgaConvNets架构空间设计中的四种类型转换

（1）graph partitioning with reconfiguration（带有重构的图划分）

（2）coarse-grained folding（粗粒度折叠）

（3）fine-grained folding（细粒度折叠）

（4）weights reloading（权重重装）

一、简介

1.题目：

fpgaConvNet: Mapping Regular and Irregular Convolutional Neural Networks on FPGAs

2.时间：

2019.02

3.来源：

IEEE TRANSACTIONS ON NEURAL NETWORKS AND LEARNING SYSTEMS

4.摘要：

由于现如今的人工智能模型越来越大，参数量不断上升，如何低功耗、高性能的进行模型部署成为了重点关注方向。人工智能框架Caffe\Torch等运行在昂贵的GPU加速平台上，而另一选项ASIC芯片的功能在制造后功能固定，缺少灵活性。此时，FPGA由于其强大的计算能力、低功耗性、可定制性以及可重构性等成为了加速深度学习的可选平台。此文章提出的fpgaConvNet，是一种用于在fpga上优化卷积神经网络映射的端到端框架，实现了ConvNets在FPGA上的自动化映射。

5.论文主要贡献：

1.通过提出的SDF模型来形式化执行DSE任务。

2.生成的设计对于吞吐量、延迟以及多目标标准等都进行了优化。

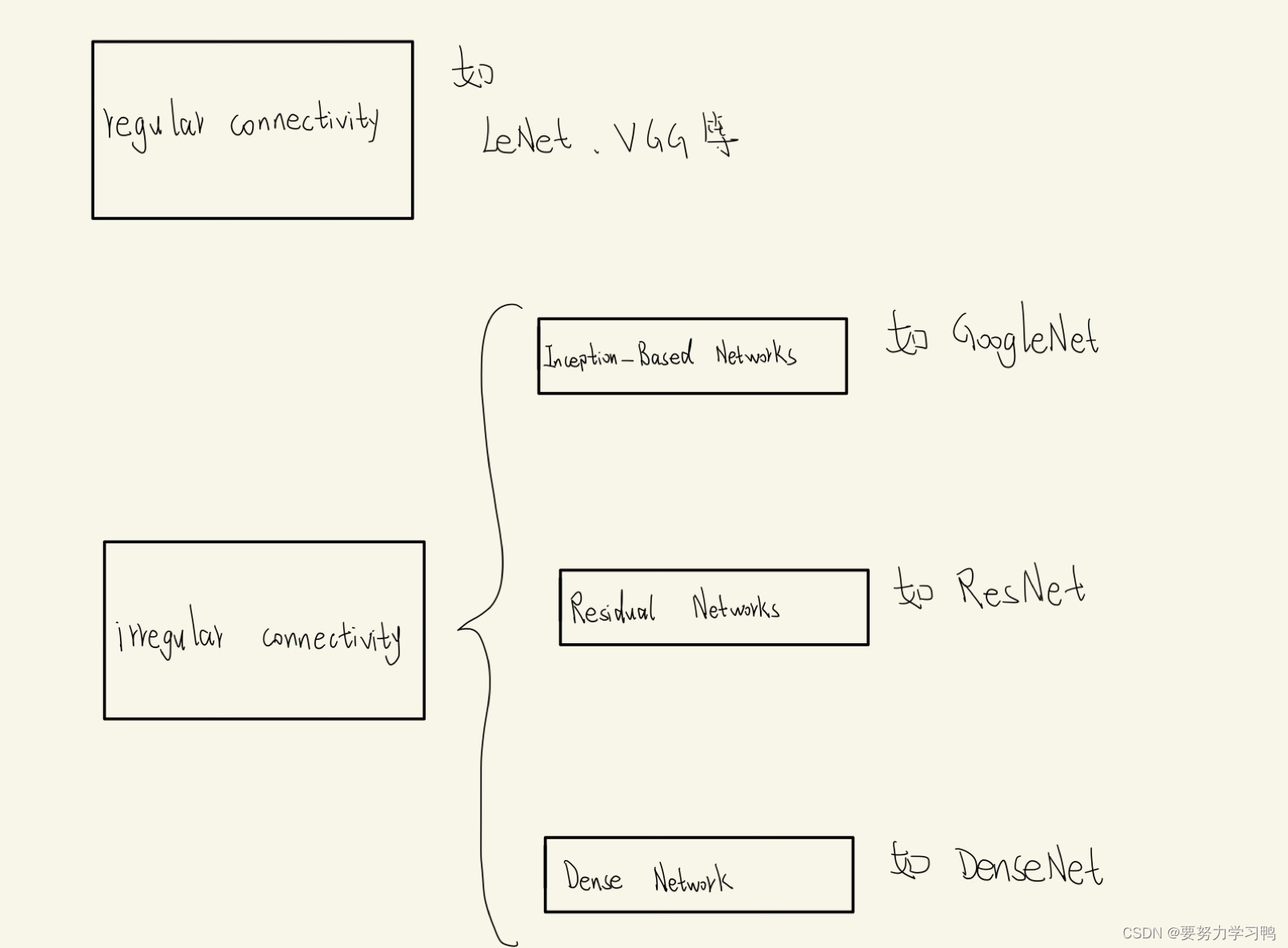

3.是第一个针对三大神经网络（Inception-based, residual, and dense）通用的框架。

二、相关名词

FPGA：field-programmable gate array,现场可编程门阵列

ConVNets：convoluntional neural network,卷积神经网络

SDF：synchronous dataflow,同步数据流

DSE：design space exploration,设计空间探索

MOO：multiobjective optimization,多目标优化

DAG：directed acyclic graph,有向无环图

三、相关背景知识

1.FPGA

是一个可以通过编程来改变内部结构的芯片，作为专用集成电路（ASIC）领域中的一种半定制电路而出现的。FPGA功能实现：需要通过编程即设计硬件描述语言，经过EDA工具编译、综合、布局布线后转换为可烧录的文件，最后加载到FPGA器件中。主要应用于大数据量运算以及大数据并行通信。

2.卷积神经网络

CNN 是深度学习主要算法之一，其余还有DNN（深度神经网络）和RNN（循环神经网络等）。卷积神经网络模型一般分为特征提取（卷积层、非线性层、池化层）和分类（全连接层）两部分，其中特征提取部分计算量大，主导了ConvNets的计算成本。

3.同步数据流（SDF）

一种用于并行系统分析和设计的计算模型，硬件或软件计算系统被描述为有向图，称为同步数据流图（SDFG），节点代表计算，并用弧表示它们之间的数据流。

4.设计空间探索（DSE）

本文中DSE 任务为约束优化问题，目的是优化感兴趣的性能指标。通过 SDF 变换遍历设计空间，直到获得优化目标的设计点。

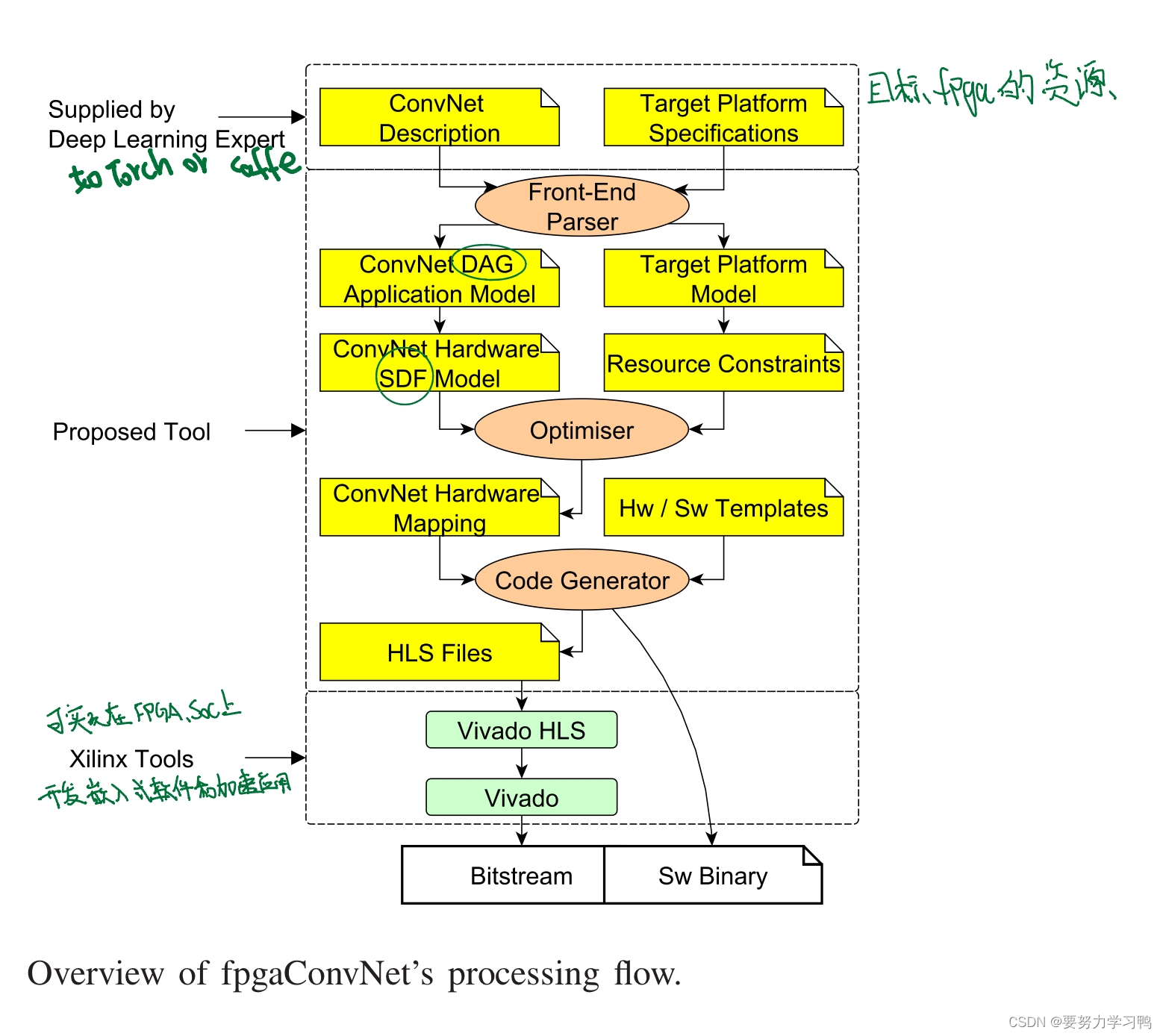

四、处理流程概述

1.用一组参数元组表示卷积模型，如卷积层表示方法：

Kh 和 Kw 是filter的高度和宽度，Sh 和 Sw 是确定沿特征图高度和宽度的连续窗口之间的步幅,P是零填充，N是filter的个数

2.用R表示目标fpga的资源预算：

Rfpga = {DSP, LUT, FF, BRAM} FPAG包含的一组异构资源

Rmem = {Bmem,Cmem} 片外存储器的带宽和容量

R = Rfpga ∪ Rmem

3.使用SDFG表示ConvNets

将SDFG使用拓扑矩阵表示，并分解为S（streams matrix）、C（channels matrix）、R（rates matrix）做Hadamard乘积，并允许矩阵中包含实数。

4.fpgaConvNets架构空间设计中的四种类型转换

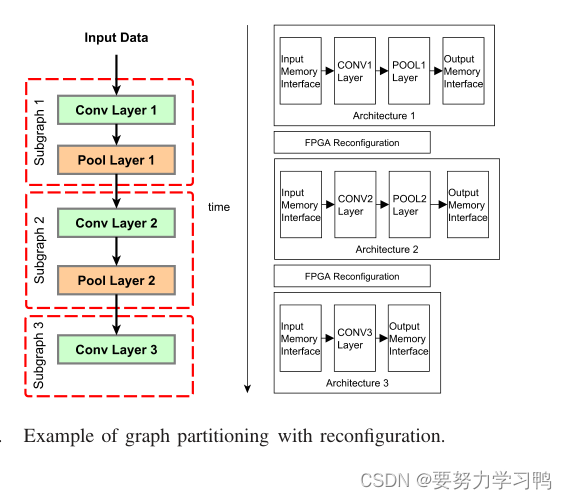

（1）graph partitioning with reconfiguration（带有重构的图划分）

将原始SDFG按深度分割为若干子图，每个子图都映射到一个独特的硬件架构，专门针对特定的子图进行优化，可以有效利用FPGA资源。在每个子图中，片上存储器用于存储权重和构建块之间的缓冲特征映射。此外，与片外存储器的通信被最小化，只包含子图的输入和输出流。此外，为了避免输入子图时都要重复配置整个fpga，采用将多个输入作为批处理的方式，这样重新配置的开销可以摊销。

（2）coarse-grained folding（粗粒度折叠）

（3）fine-grained folding（细粒度折叠）

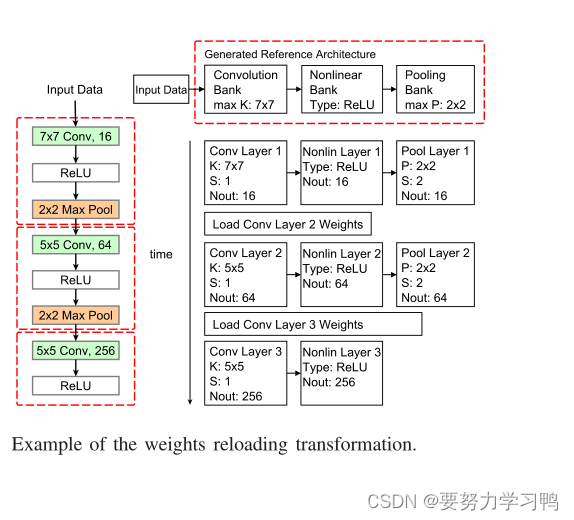

（4）weights reloading（权重重装）

权重重新加载转换旨在解决两个问题:（1）提供一种执行多个子图的机制，而不会因FPGA重新配置而造成延迟惩罚;（2）启用具有超过FPGA片上内存容量的权重层的目标，这是通过输入特征映射折叠来处理的。类似于带重构的图划分，这种转换将给定的SDFG沿深度划分为几个子图。但是，不是为每个子图生成不同的体系结构，而是派生出一个单一的灵活的体系结构，可以通过在不同模式下操作来执行所有结果子图的工作负载。
