1.元胞自动机（Cellular Automation,CA）
1.元胞自动机（Cellular Automation,CA）
元胞自动机（Cellular Automation,简称CA）是一个时间和空间都离散的动力系统，是一种常用的仿真方法。
散布在规则格网中的每一元胞（cell）取有限的离散状态，遵循同样的作用规则，依据确定的局部规则作同步更新。大量元胞通过简单的相互作用而构成系统的演化。由冯诺依曼在20世纪50年代发明。
元胞自动机不是由严格定义的物理方程或函数确定，而是由一系列规则构成。凡是满足这些规则的模型都可以算作是元胞自动机模型。因此，元胞自动机是一类模型的总称，或者说是一个方法框架。其特点是时间、空间、状态都离散，每个变量只取有限多个状态，且其状态改变的规则在时间和空间上都是局部的。
元胞自动机的核心：状态和状态随时间演变的规则
2.森林火灾
<参考程序>
（1）正在燃烧的树变成空格位；
（2）如果绿树格位的最近邻居中有一个树在燃烧，则它变成正在燃烧的树；
（3）在空格位，树以概率 p 生长；
（4）在最近的邻居中没有正在燃烧的树的情况下，树以概率 f （闪电）变为正在燃烧的树
3.伪代码
4.元胞自动机模拟森林火灾（Python实现）
（1）导入相关的库
# 元胞自动机模拟森林火灾
import numpy as np
import random
import seaborn as sbn
import matplotlib.pyplot as pltnumpy库为科学计算库，用来处理多维数组（矩阵）；
random库为Python标准库，用来生成随机数，描述森林火灾的随机性；
matplotlib库是最常用的绘图工具库，与seaborn库结合操作。
seaborn库底层是基于Matplotlib的，在此用来绘制热力图，使矩阵可视化（森林火灾可视化）；
（2）定义森林火灾函数（Forest_Fire函数）
Forest_Fire函数如下，共有4个操作部分：
# 森林火灾函数
# 传入参数为：（1）当前的燃烧矩阵；（2）空格位 树的生长概率p；（3）正常位 树的燃烧概率f
# 假定：空格位 --> 0 正常位 --> 1 燃烧位 --> -1
# 总量：空格位 --> C 正常位 --> G 燃烧位 --> R
def Forest_Fire(current_matrix,p,f):
matrix=current_matrix
# （1）空位生长树木 （0 --> 1） 储存位置
i_C_indexes = []
j_C_indexes = []
for i in range(area): # 行循环
for j in range(area): # 列循环
if matrix[i, j] == 0 and random.random()<p:
i_C_indexes.append(i)
j_C_indexes.append(j)
else:
pass
# (2)周围树木燃烧 & (1 --> -1) 储存位置，并存储上一时刻的燃烧数据
fire_memory=np.where(matrix==-1)
i_indexes=[]
j_indexes=[]
for i in range(area): # 行循环
for j in range(area): # 列循环
if matrix[i,j]==-1:
try:
if matrix[i-1,j]==1:
i_indexes.append(i-1)
j_indexes.append(j)
except:
pass
try:
if matrix[i + 1, j] == 1:
i_indexes.append(i + 1)
j_indexes.append(j)
except:
pass
try:
if matrix[i , j-1] == 1:
i_indexes.append(i)
j_indexes.append(j-1)
except:
pass
try:
if matrix[i , j+1] == 1:
i_indexes.append(i)
j_indexes.append(j+1)
except:
pass
else:
pass
for k in range(len(i_indexes)):
matrix[i_indexes[k],j_indexes[k]]=-1
# （3）燃烧树木清除 （-1 --> 0）
matrix[fire_memory]=0
# （4）雷电击中正常树木 （1 --> -1） 储存位置
i_indexes = []
j_indexes = []
for i in range(area): # 行循环
for j in range(area): # 列循环
if matrix[i, j] == 1 :
# 判断最近邻居是否有树木燃烧
try:
if matrix[i-1,j] ==-1:
continue
else:
pass
except:
pass
try:
if matrix[i+1,j] ==-1:
continue
else:
pass
except:
pass
try:
if matrix[i,j-1] ==-1:
continue
else:
pass
except:
pass
try:
if matrix[i,j+1] ==-1:
continue
else:
pass
except:
pass
# 树木被雷击中
if random.random() < f:
i_indexes.append(i)
j_indexes.append(j)
else:
pass
else:
pass
for k in range(len(i_indexes)):
matrix[i_indexes[k],j_indexes[k]]=-1
# 完成空位生长树木的操作
for k in range(len(i_C_indexes)):
matrix[i_C_indexes[k],j_C_indexes[k]]=1
return matrix①空位生长树木 （0 --> 1）
# （1）空位生长树木 （0 --> 1） 储存位置
i_C_indexes = []
j_C_indexes = []
for i in range(area): # 行循环
for j in range(area): # 列循环
if matrix[i, j] == 0 and random.random()<p:
i_C_indexes.append(i)
j_C_indexes.append(j)
else:
pass每当一个新的演化时间点到来时，首先要执行 空位生长树木 （0 --> 1） 的操作。若这一操作滞后，则会导致前一时刻燃烧的树木在这一时刻烧尽后重新生长为树木，故这一演化的优先级较高。并且需要将符合条件的坐标存储（而不是直接将矩阵元素更改），若不如此处理，则会导致中心灰烬点重焕生机后再次被周围的余火吞噬，无法达到 空位生长树木 （0 --> 1） 的效果。
综上，该演化优先级最高并且需要储存符合要求的坐标位置。
②周围树木燃烧 （1 --> -1）
# (2)周围树木燃烧 (1 --> -1) 储存位置，并存储上一时刻的燃烧数据
fire_memory=np.where(matrix==-1)
i_indexes=[]
j_indexes=[]
for i in range(area): # 行循环
for j in range(area): # 列循环
if matrix[i,j]==-1:
try:
if matrix[i-1,j]==1:
i_indexes.append(i-1)
j_indexes.append(j)
except:
pass
try:
if matrix[i + 1, j] == 1:
i_indexes.append(i + 1)
j_indexes.append(j)
except:
pass
try:
if matrix[i , j-1] == 1:
i_indexes.append(i)
j_indexes.append(j-1)
except:
pass
try:
if matrix[i , j+1] == 1:
i_indexes.append(i)
j_indexes.append(j+1)
except:
pass
else:
pass
for k in range(len(i_indexes)):
matrix[i_indexes[k],j_indexes[k]]=-1
Python的 try-except 机制 可以很好地避免边界特殊情况导致的矩阵索引越界报错，从而高效简洁地完成算法处理。
存储上一时刻的燃烧数据 fire_memory 的目的是为了在之后的树木烧尽操作中区分出上一时刻燃烧的树木，避免与当前时刻新燃烧的树木产生混淆。
储存符合条件坐标的原因是避免当前时刻新燃烧的树木引燃树木（这是一个很严重的bug），所以需要先存储所有坐标信息，再统一赋新值处理。
③烧树木清除 （-1 --> 0）
matrix[fire_memory]=0直接将上一操作存储的燃烧数据坐标 fire_memory 对应位置的元素归零，实现烧树木清除 （-1 --> 0）效果。
④雷电击中正常树木 （1 --> -1）
# （4）雷电击中正常树木 （1 --> -1） 储存位置
i_indexes = []
j_indexes = []
for i in range(area): # 行循环
for j in range(area): # 列循环
if matrix[i, j] == 1 :
# 判断最近邻居是否有树木燃烧
try:
if matrix[i-1,j] ==-1:
continue
else:
pass
except:
pass
try:
if matrix[i+1,j] ==-1:
continue
else:
pass
except:
pass
try:
if matrix[i,j-1] ==-1:
continue
else:
pass
except:
pass
try:
if matrix[i,j+1] ==-1:
continue
else:
pass
except:
pass
# 树木被雷击中
if random.random() < f:
i_indexes.append(i)
j_indexes.append(j)
else:
pass
else:
pass
for k in range(len(i_indexes)):
matrix[i_indexes[k],j_indexes[k]]=-1这一部分的算法实现过程与操作2类似，不再赘述。
# 完成空位生长树木的操作
for k in range(len(i_C_indexes)):
matrix[i_C_indexes[k],j_C_indexes[k]]=1
return matrix函数的最后完成第一步 空位生长树木 （0 --> 1） 的操作，最终返回一个矩阵（二维数组）。
（3）定义主函数（main函数）
# 主函数
# 传入参数为：（1）方形区域的边长；（2）模拟次数N;
（3）空格位 树的生长概率p；（4）正常位 树的燃烧概率f
def main(area,N,p,f):
# 创建一个 area*area 的实验区域，该区域均为正常位
matrix=np.ones([area,area]).astype("int")
#matrix[random.randint(0,79),random.randint(0,79)]=-1
# 开始进行森林火灾模拟 N次循环 （燃烧概率f引发森林火灾）
for time in range(N):
matrix=Forest_Fire(matrix,p,f)
C_count.append(len(np.where(matrix==0)[0]))
G_count.append(len(np.where(matrix == 1)[0]))
R_count.append(len(np.where(matrix == -1)[0]))
if time<=5:
plt.figure(time+1, figsize=(19.20, 9.61))
sbn.heatmap(matrix,
cmap=[(239 / 255, 29 / 255, 31 / 255),
(165 / 255, 165 / 255, 165 / 255),
(28 / 255, 172 / 255, 76 / 255)], annot=True)
plt.savefig('C:/Users/熊锐成/Desktop/Math/{}.jpg'.format(time+1))
plt.figure(7,figsize=(19.20, 9.61))
T = [i for i in range(N+1)]
plt.plot(T,C_count,label='Vacancy',lw=2,color=(165/255,165/255,165/255))
plt.plot(T, G_count, label='Trees',lw=2, color=(28/255,172/255,76/255))
plt.plot(T, R_count, label='Burning',lw=2, color=(239/255,29/255,31/255))
plt.grid(linestyle=":")
plt.legend()
plt.savefig('C:/Users/熊锐成/Desktop/森林火灾曲线图')
plt.show()
cmap的传参顺序反映到数值上为从小到大：
即先传入的红色对应 -1，再传入的灰色对应 0，最后传入的绿色对应 1。
（4）执行命令
global area
area=100
C_count=[0]
G_count=[area**2]
R_count=[0]
# 传入参数为：（1）方形区域的边长；（2）模拟次数N;
# （3）空格位 树的生长概率p；（4）正常位 树的燃烧概率f
final_matrix=main(area,100,0.25,0.01)
plt.figure()
sbn.heatmap(final_matrix,
cmap = [(239/255,29/255,31/255),
(165/255,165/255,165/255),
(28/255,172/255,76/255)], annot=True)
plt.show()5.森林火灾可视化呈现

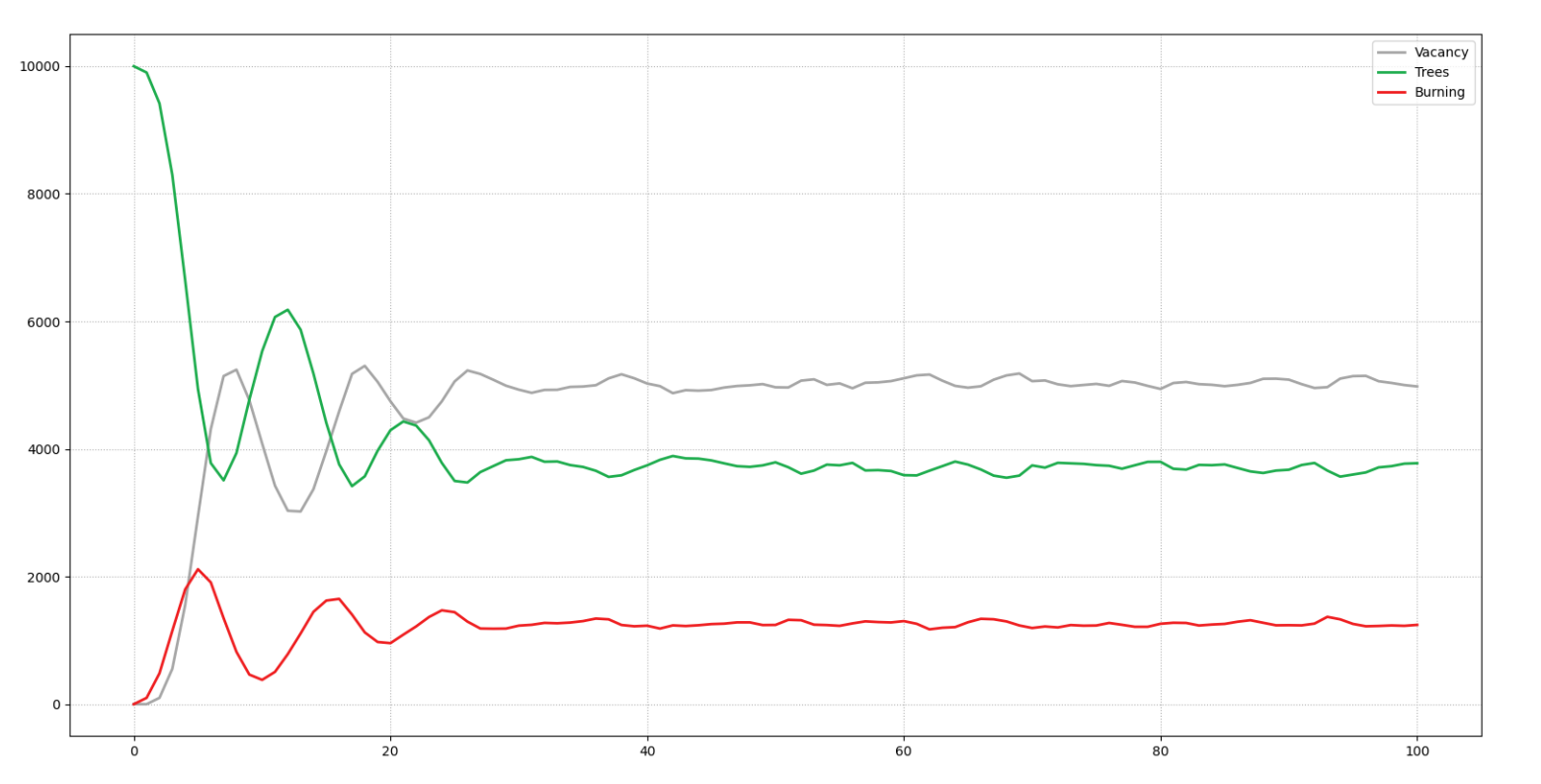

（1）森林火灾各成分曲线图（趋势图）

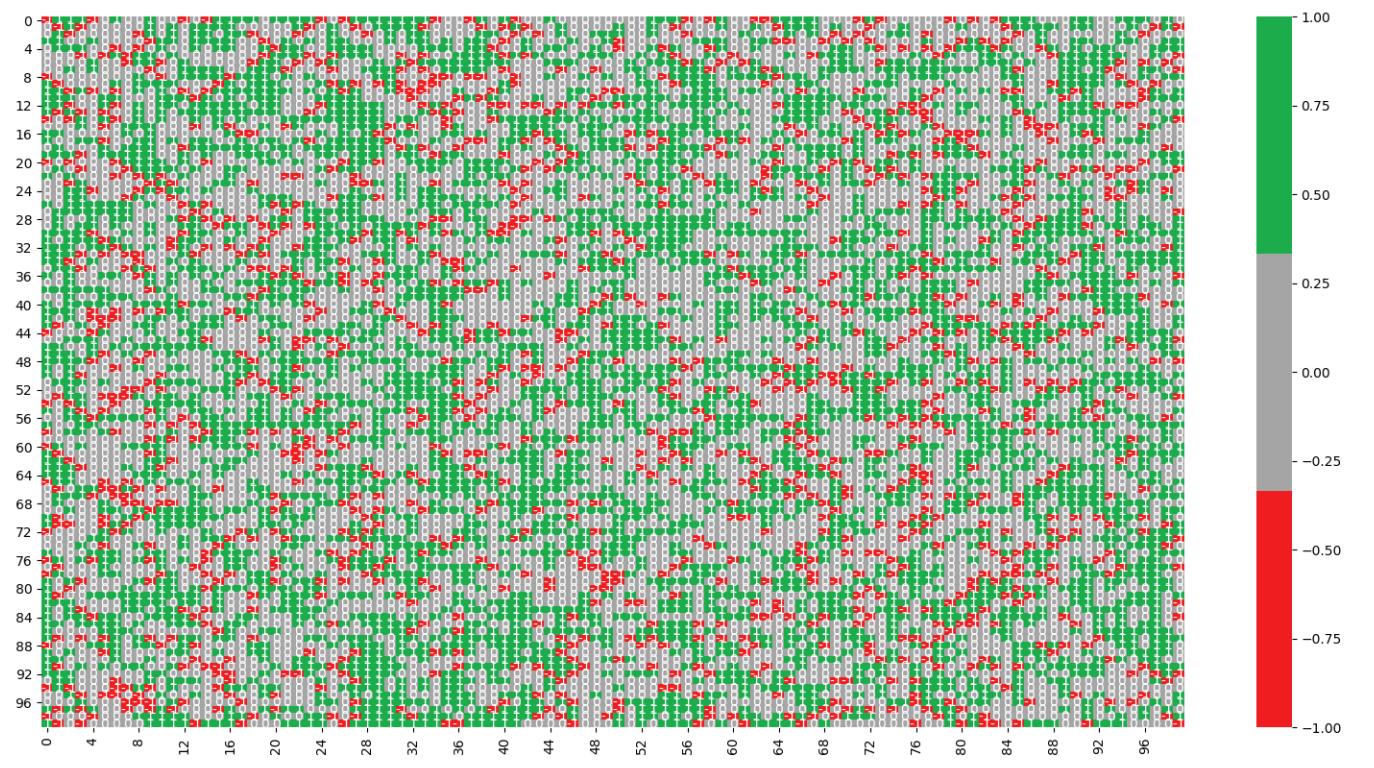

（2）稳态分布图

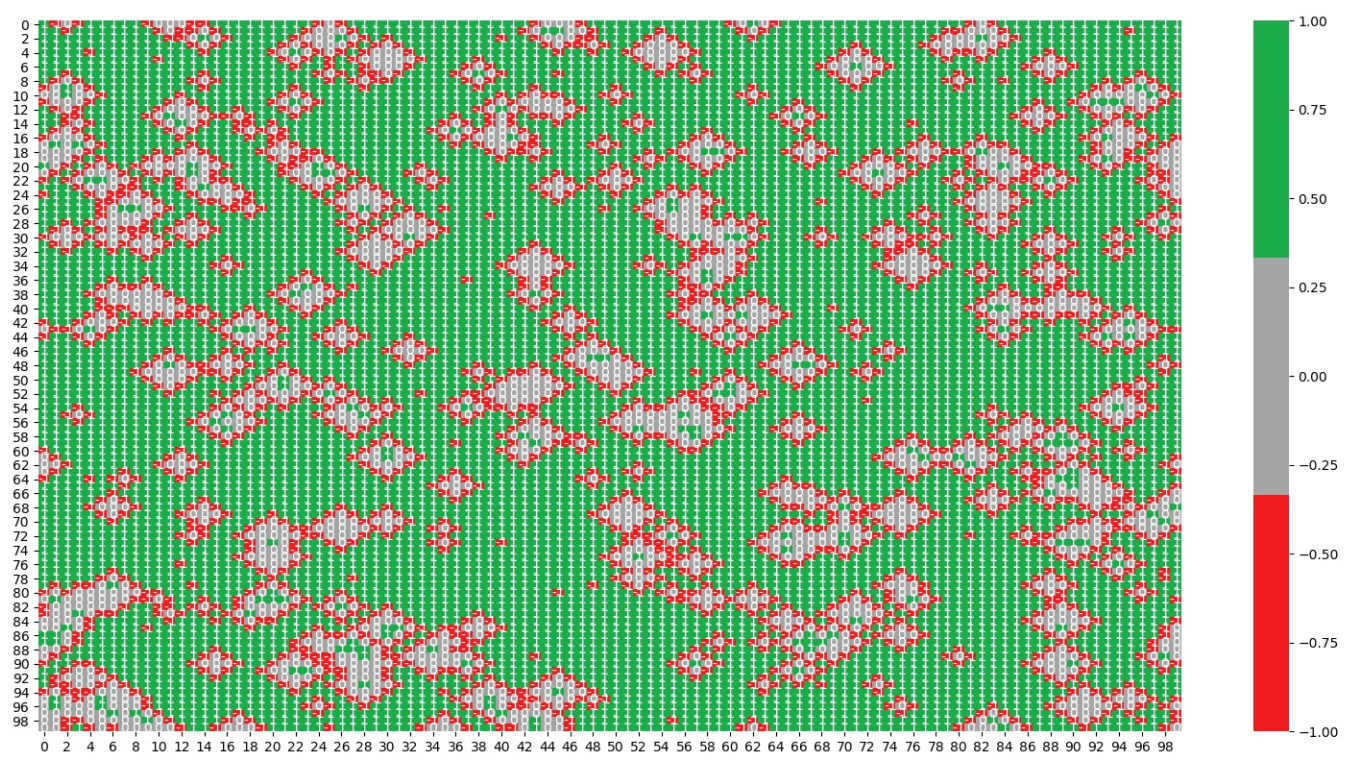

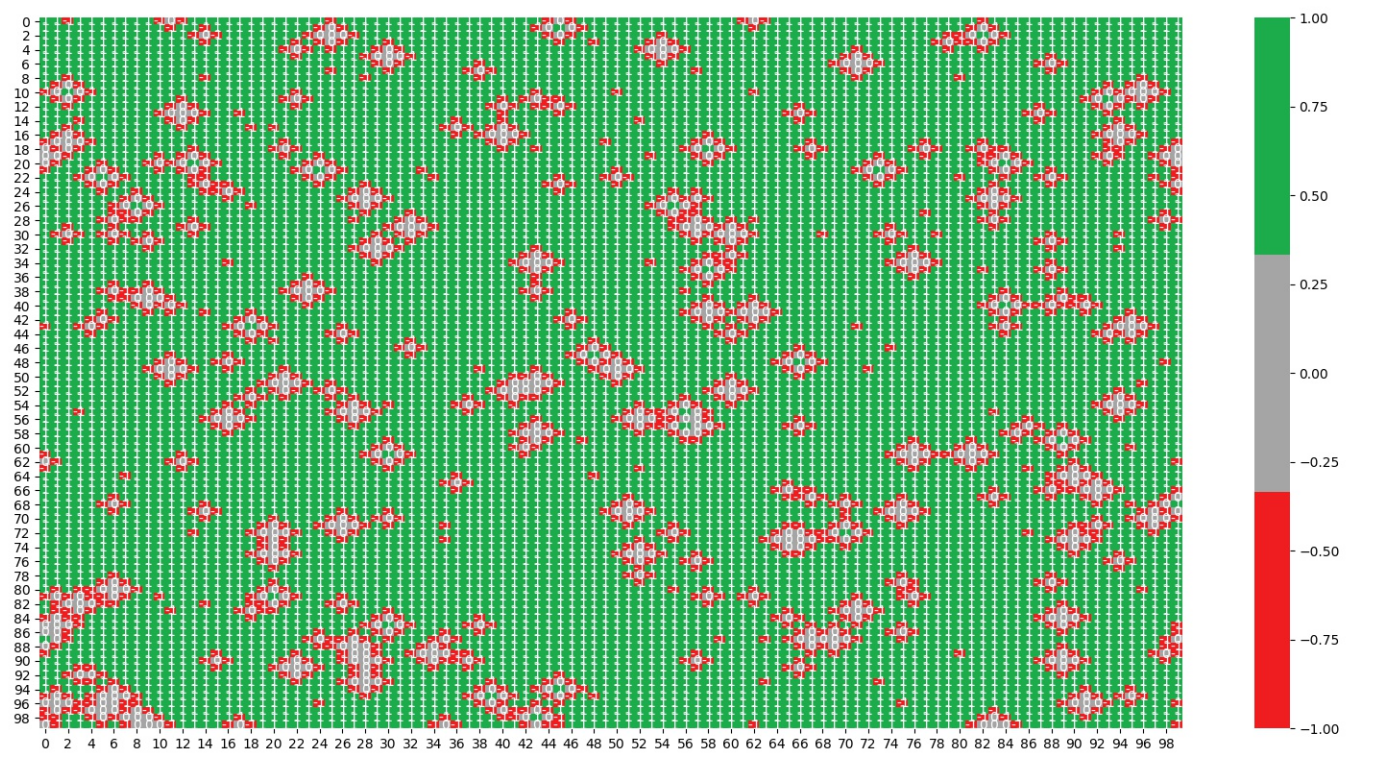

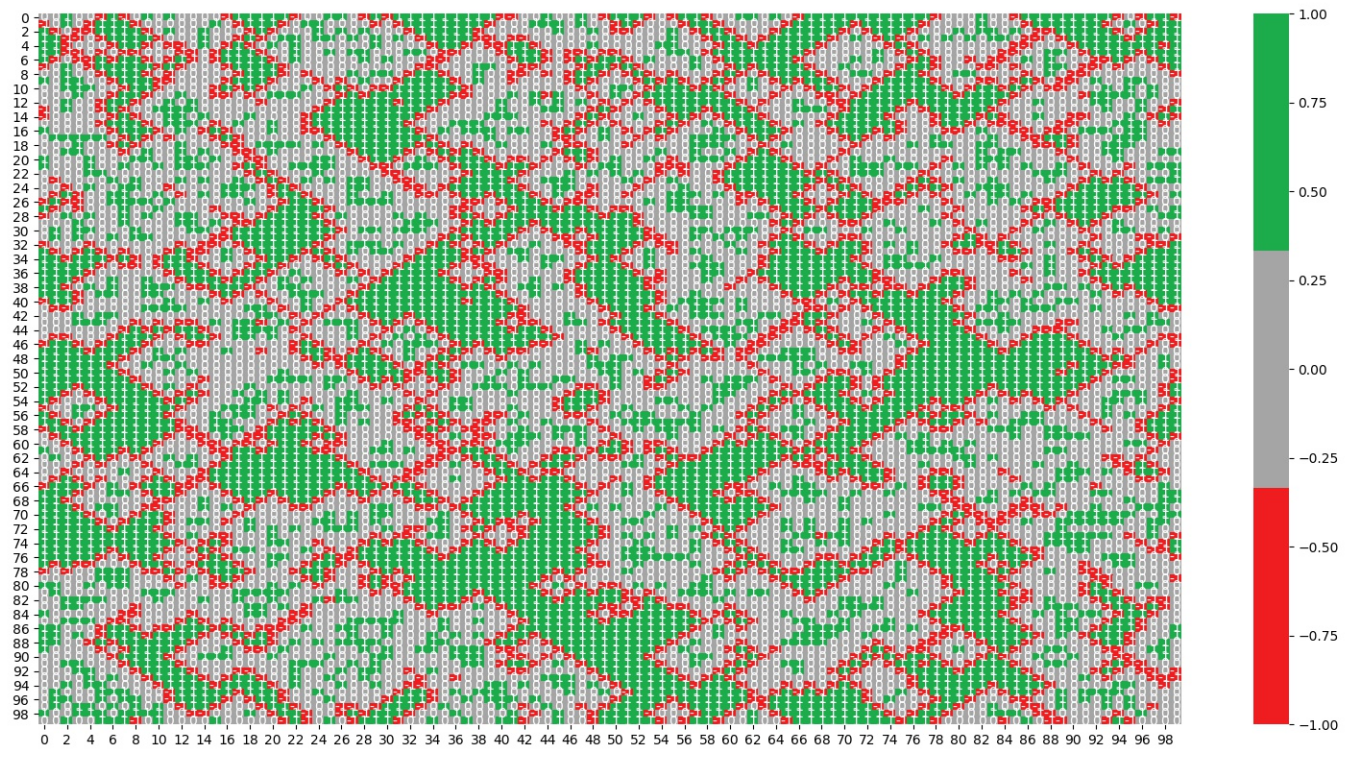

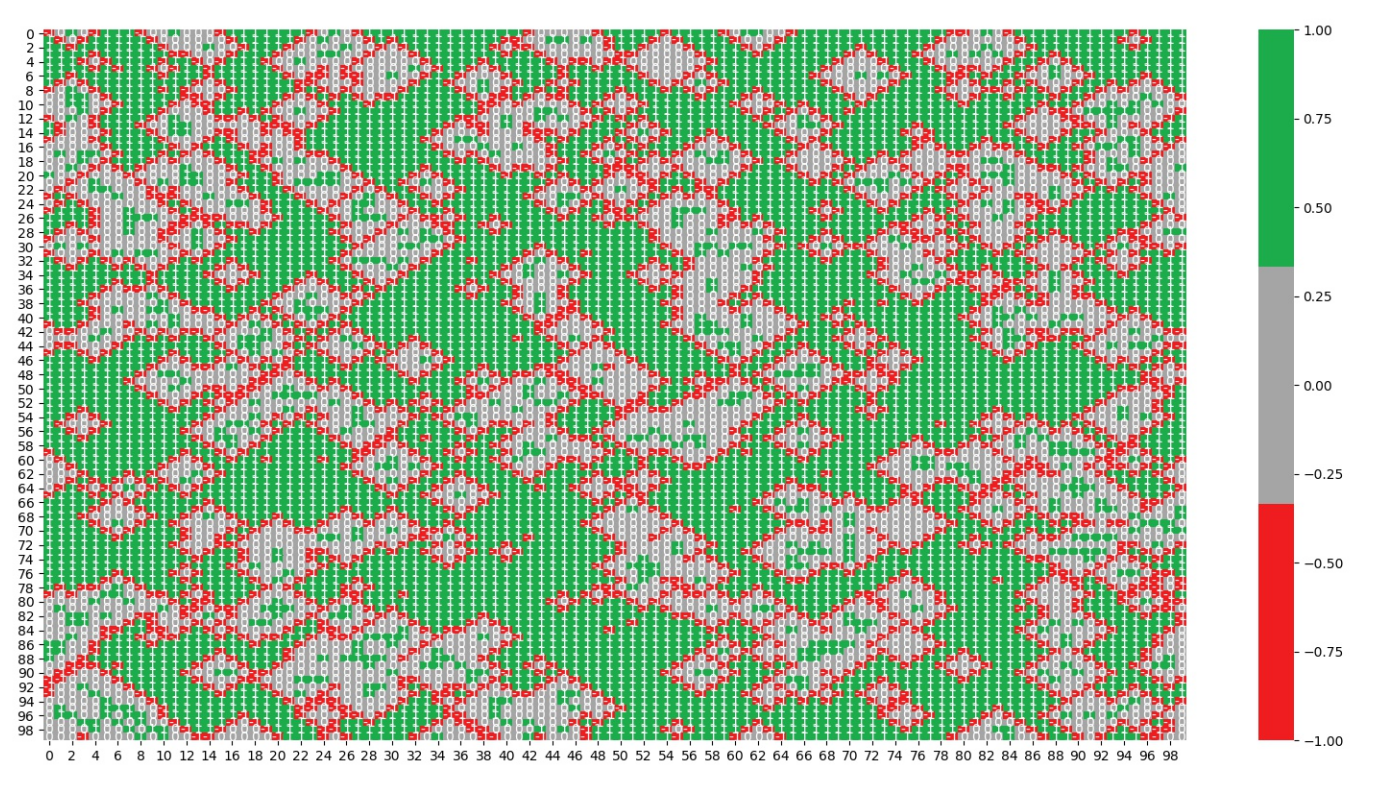

（3）前置阶段演化图

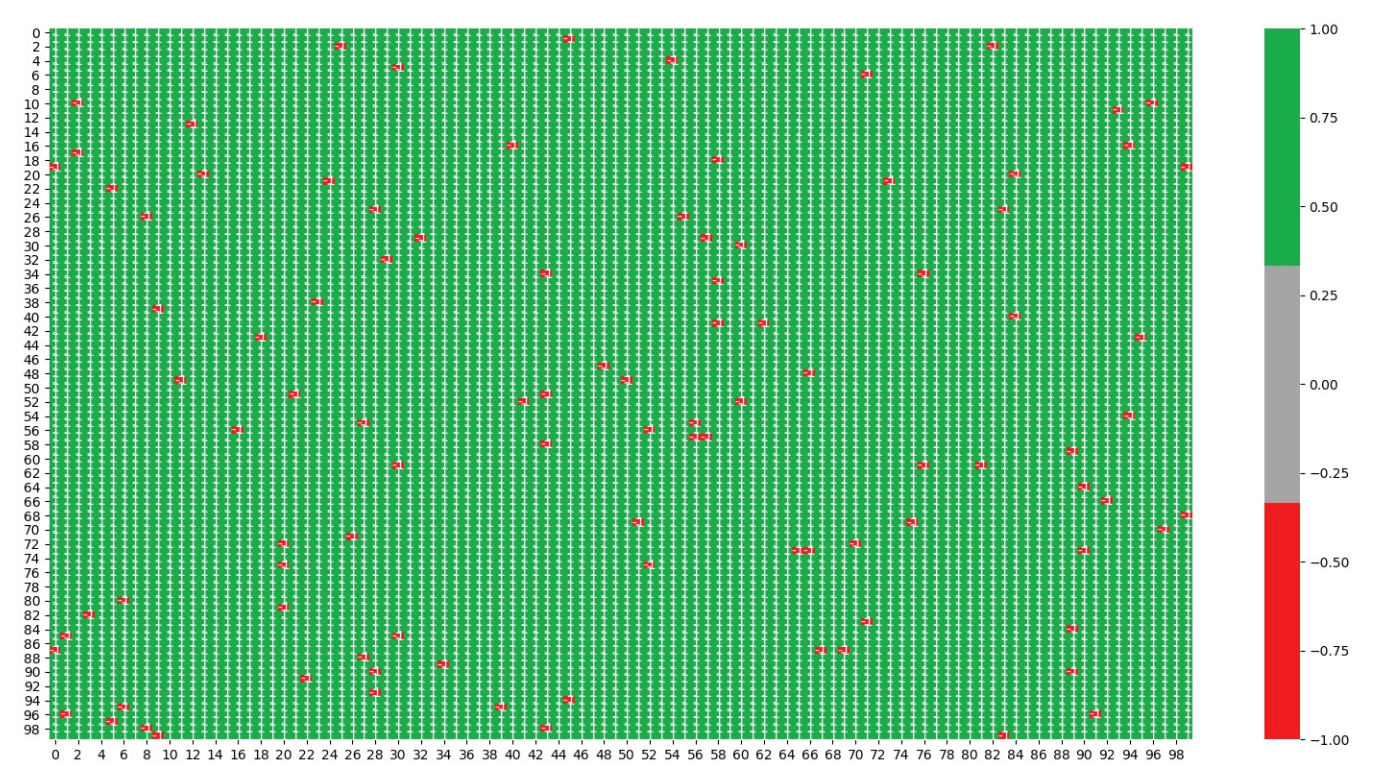

第1时刻

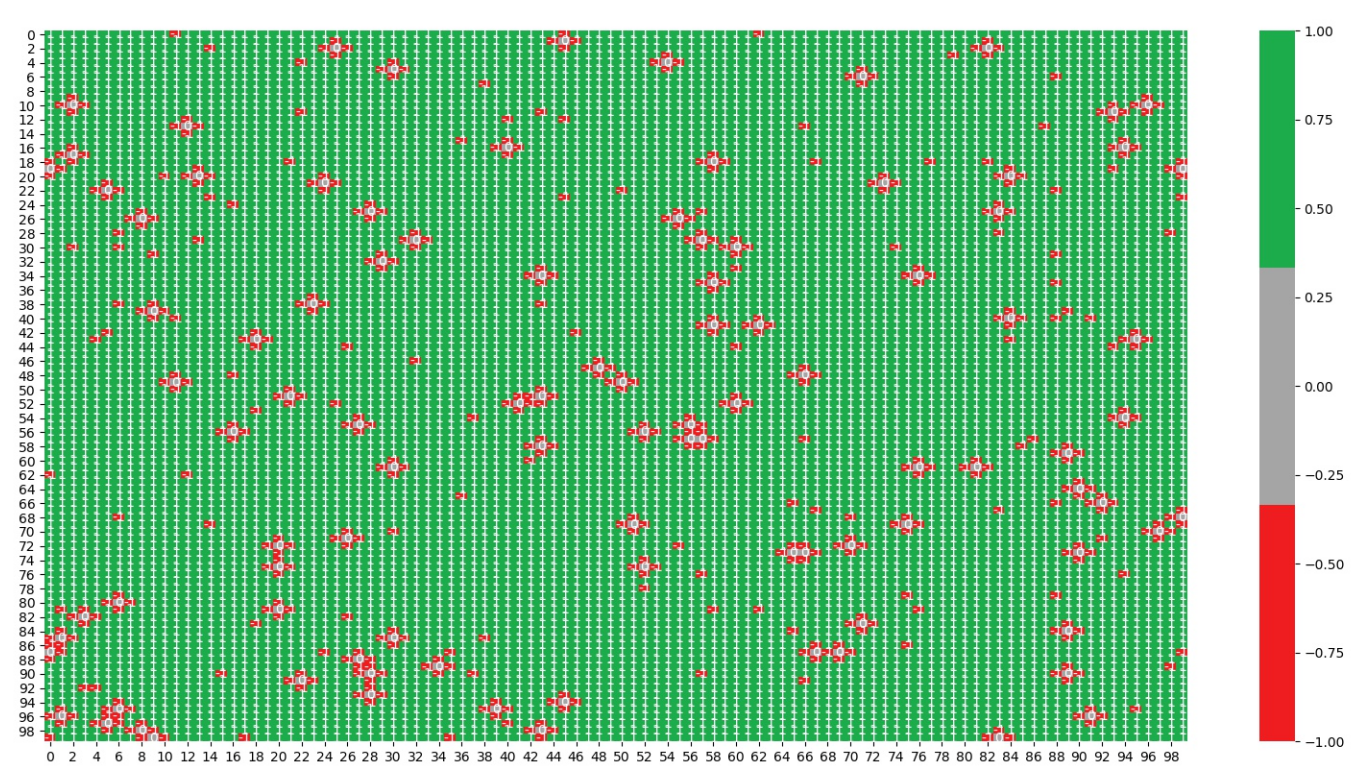

第2时刻
第3时刻
第4时刻
第5时刻
第6时刻
