BGP基础配置——路由反射器

目录

前言

一、实验拓扑图

二、实验需求

三、配置步骤

1.AS内建立邻居

2.AS间建立邻居

3.验证邻居关系

4.建立路由反射

五、实验观察

六、总结

---

前言

网盘资源！！！

https://wwa.lanzoub.com/iV6eR0qjhhvg

已完成配置接口IP地址及OSPF 宣告。

查看OSPF配置
ospf 1
area 0
display this

查看接口IP地址配置
display ip interface brief
display ospf

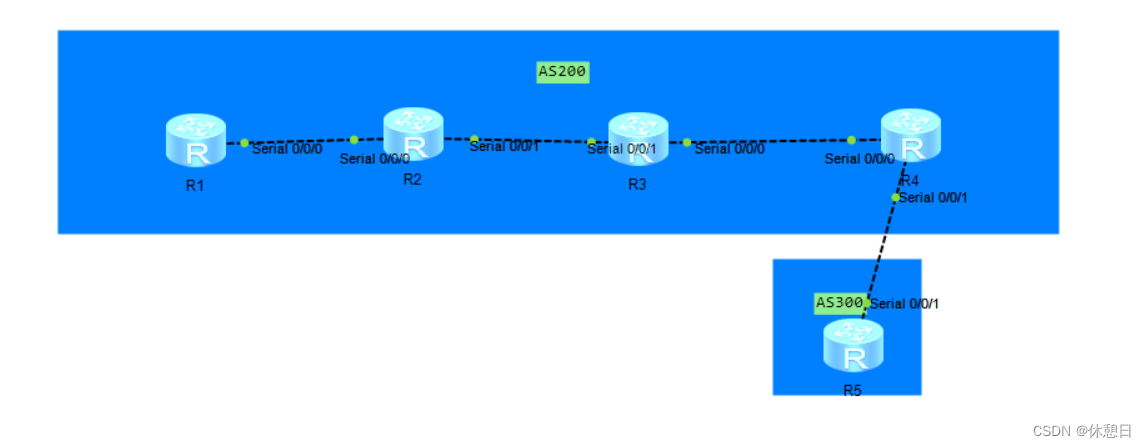

一、实验拓扑图



二、实验需求

通过路由器反射的方法 .让100.0.0.1ping通 R5的环回口地址 5.5.5.5

三、配置步骤

1. AS200内IGP（内部网关协议）AS内建立邻居
2. R4和R5 EBGP（外部边界网关协议）AS间建立邻居
3. 验证邻居关系是否建立成功
4. 路由反射

1.AS内建立邻居

• R1 输入display ip interface brief
•  查看LoopBack1  100.0.0.1 32路由
• 100.0.0.1 32没有宣告进OSPF，来模拟IBGP从EBGP邻居学习的路由

R1和R2建立邻居 //这行不要复制

bgp 200
peer 2.2.2.2 as-number 200
peer 2.2.2.2 connect-interface LoopBack0
network 100.0.0.1 32

R2和R1、R3建立邻居 //这行不要复制

bgp 200
peer 1.1.1.1 as-number 200
peer 1.1.1.1 connect-interface LoopBack0
peer 3.3.3.3 as-number 200
peer 3.3.3.3 connect-interface LoopBack0

R3和R2、R4建立邻居 //这行不要复制

bgp 200
peer 2.2.2.2 as-number 200
peer 2.2.2.2 connect-interface LoopBack0
peer 4.4.4.4 as-number 200
peer 4.4.4.4 connect-interface LoopBack0

R4和R3建立邻居 //这行不要复制

bgp 200
peer 3.3.3.3 as-number 200
peer 3.3.3.3 connect-interface LoopBack0

2.AS间建立邻居

R4

bgp 200
peer 5.5.5.5 as-number 300
peer 5.5.5.5  connect-interface LoopBack0
peer 5.5.5.5   ebgp-max-hop 4

R5

bgp 300
peer 4.4.4.4 as-number 200
peer 4.4.4.4 connect-interface LoopBack0
peer 4.4.4.4  ebgp-max-hop 4

3.验证邻居关系

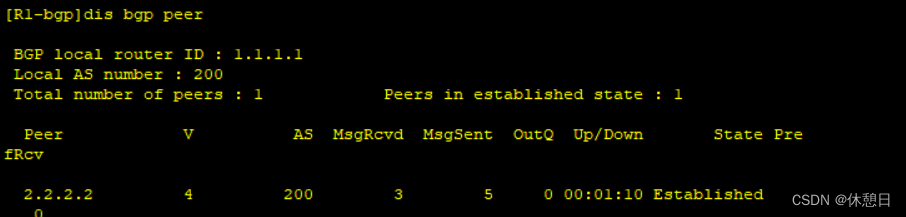

 AS内的邻居关系

 AS间的邻居关系



邻居关系的建立要点

• 路由是否可达
• 直连检测（EBGP之间不是直连 增加跳数，peer 4.4.4.4  ebgp-max-hop 4）
• 更新源检测（环回口作为源地址时peer 4.4.4.4 connect-interface LoopBack0）

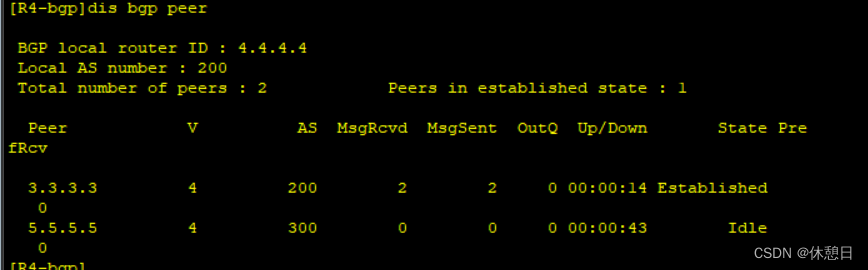

查看R4的路由表，发现没有去往R5环回口的路由，导致邻居关系建立失败。

不是建立邻居关系之后。BGP路由下一跳路由不可达问题。

引入静态路由
R4：
ip route-static 5.5.5.5 32 s0/0/1 45.0.0.5

R5：
ip route-static 4.4.4.4 32 s0/0/1 45.0.0.4

4.建立路由反射

现在，路由器都与直连路由器建立了邻居关系。
非直连路由器（IBGP之间）没有建立邻居关系。

由于IBGP的水平分割，IBGP从EBGP收到的路由不会通过给另一个IBGP
引入路由反射策略   打破IBGP的水平分割，实现IBGP之间互相传递路由。

R2：邻居 1.1.1.1 作为我反射的客户端

peer 1.1.1.1 reflect-client


R3：邻居 4.4.4.4 作为我反射的客户端

peer 4.4.4.4 reflect-client

五、实验观察

R1 输入 ping -a 100.0.0.1    5.5.5.5

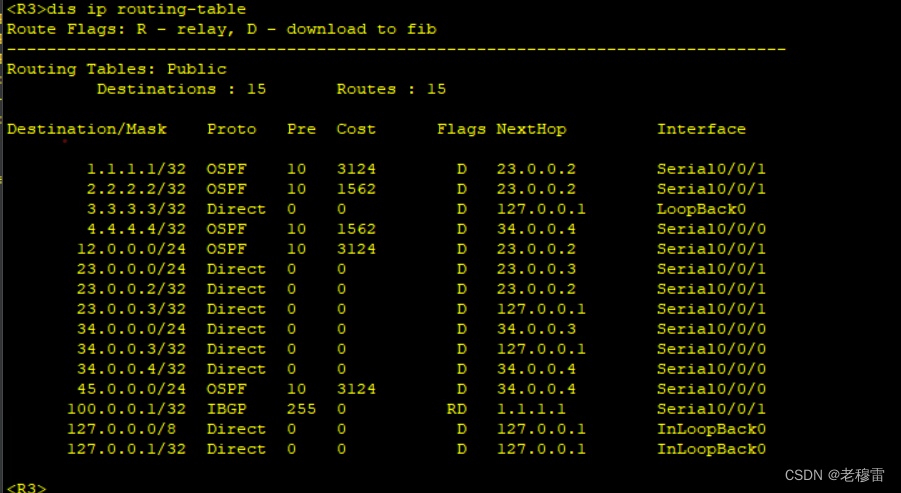

原因是R1、R2、R3、路由表都没有5.5.5.5的路由

//R4 !!!  引入外部路由，让R1、R2、R3都学习到EGP路由
ospf 1
import-route static

六、总结

与full-mesh相同点 ,AS内所有路由器都学习到路由。
与full-mesh不同点，AS内所有路由器，不需要两两建立邻居关系

路由反射器，仍旧不能解决 网络设备对大量BGP路由的处理问题。
