FreeRTOS终极理解

花了很大功夫整理，看完这篇基本不需要看其他关于Free RTOS的介绍了！！！！！！

先介绍一个最精简的RTOS，不理解的地方往后翻翻，后面有几乎所有核心疑问的解答。正文开始！！！！！

-----------------------------------------------------------------------------------------------------------------------------

一、FreeRTOS最小系统

    一个最基础的FreeRTOS系统可以精简到只包含任务调度和延时功能，几乎接近裸机开发，但仍保留RTOS的核心特性，以下是一个极简案例，实现LED闪烁功能：

---

​​1. 极简FreeRTOS系统需求​​

• 仅需2个文件：main.c+ FreeRTOSConfig.h

• 只使用3个API：xTaskCreate(), vTaskDelay(), vTaskStartScheduler()

• 内存占用<6KB（包括栈）

• 保留抢占式调度

---

​​2. 完整代码实现​​

​​2.1 FreeRTOSConfig.h（最小配置）​​

#pragma once
#define configUSE_PREEMPTION        1   // 必须为1（启用抢占）
#define configUSE_IDLE_HOOK        0   // 关闭空闲钩子
#define configUSE_TICK_HOOK        0   // 关闭时钟钩子
#define configCPU_CLOCK_HZ         ((unsigned long)72000000)  // CPU频率
#define configTICK_RATE_HZ         1000 // 时钟节拍1kHz
#define configMAX_PRIORITIES       2   // 只需2个优先级
#define configMINIMAL_STACK_SIZE   64  // 最小任务栈
#define configTOTAL_HEAP_SIZE      1024 // 堆大小1KB

---

2.2 main.c（核心逻辑）​​

#include "FreeRTOS.h"
#include "task.h"
#include "stm32f1xx_hal.h"  // 假设使用STM32F103

// LED引脚定义
#define LED_PIN    GPIO_PIN_13
#define LED_PORT   GPIOC

// 任务函数原型
void vBlinkTask(void *pvParameters);

int main(void) {
    // 硬件初始化（裸机部分）
    HAL_Init();
    __HAL_RCC_GPIOC_CLK_ENABLE();
    GPIO_InitTypeDef gpio = {0};
    gpio.Pin = LED_PIN;
    gpio.Mode = GPIO_MODE_OUTPUT_PP;
    HAL_GPIO_Init(LED_PORT, &gpio);

    // FreeRTOS启动（RTOS部分）
    xTaskCreate(vBlinkTask, "Blink", configMINIMAL_STACK_SIZE, NULL, 1, NULL);
    vTaskStartScheduler();  // 永远不会返回①

    while(1); // 备用
}

// 最简单的任务：LED闪烁
void vBlinkTask(void *pvParameters) {
    while(1) {
        HAL_GPIO_Toggle(LED_PORT, LED_PIN);
        vTaskDelay(pdMS_TO_TICKS(500)); // 500ms延时
    }
}

---

3. 系统运行​

​​3.1 调度时序​

时间轴(ms): 0     500    1000    1500
Blink任务: [任务运行]───休眠───[任务运行]───休眠───...
            ↓ toggle LED       ↓ toggle LED
硬件行为:   LED亮             LED灭

这个最小系统执行起来的情况是，一直停留在这个小灯翻转任务中，在任务中的主循环里一直重复执行翻转和延时。通过vTaskDelay()实现了​​真正的任务切换。

---

3.2 任务组成

该最小系统的任务组成：

​​任务类型​​	是否可见	优先级	触发条件	作用
​​用户任务​​	用户创建	≥1	显式调用xTaskCreate()	实现业务逻辑（如LED翻转）
​​空闲任务(IDLE)​​	自动创建	0	所有用户任务阻塞时	清理内存/低功耗

延时阻塞不算任务，他隐性存在，没有优先级的概念，作用是任务挂起，释放CPU。

• ​​关键区别​​：

  • ​​延时​​不是独立任务，而是​​任务状态切换​​的机制（从运行态→阻塞态）。

  • 当任务调用vTaskDelay()时，该任务被移入​​延时阻塞列表​​，CPU转而执行其他就绪任务（如空闲任务）。

3.2 任务切换

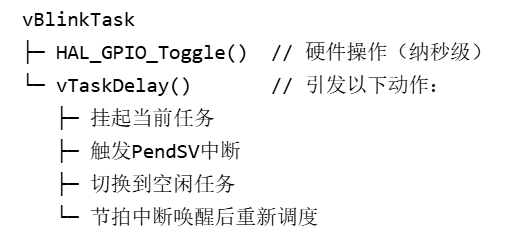

在这个最小系统中，当调用vTaskDelay()时：

这里延时机制的作用后面有详细解释。

---

4. ​与裸机的关键区别​​

​​特性​​	裸机实现	本FreeRTOS方案
​​代码结构​​	while(1)循环	独立任务函数
​​延时精度​​	依赖阻塞延时（不精确）	系统节拍调度（±1ms误差）
​​扩展性​​	添加功能需修改主循环	直接创建新任务
​​资源占用​​	仅硬件所需资源	额外内存资源

*额外资源​​用于维护：任务上下文（TCB+栈）、调度器数据结构、系统节拍管理等。

---

二、按需扩展模块

1. 任务间通信（IPC）​​

​​(1) 队列（Queue）​​

• ​​作用​​：任务间传递数据（FIFO）

​​(2) 信号量（Semaphore）​​

• ​​作用​​：任务同步 / 资源管理

​​(3) 任务通知（Task Notification）​​

• ​​作用​​：轻量级任务间通信（类似信号量，但更高效）

---

​​2. 中断管理（ISR）​​

​​(1) 外设中断（UART/GPIO/Timer）​​

• ​​作用​​：硬件事件快速响应

​​(2) 软件定时器（Software Timer）​​

• ​​作用​​：周期性任务（如定时采集数据）

---

​​3. 资源保护（互斥锁 / 临界区）​​

​​(1) 互斥锁（Mutex）​​

• ​​作用​​：保护共享资源（如FIFO、全局变量）

​​(2) 临界区（Critical Section）​​

• ​​作用​​：短时间禁用中断，保护关键代码

---

​​4. 内存管理（动态分配 / 静态分配）​​

​​(1) 动态内存分配​​

• ​​作用​​：运行时动态申请内存（如pvPortMalloc）

​​(2) 静态内存分配​​

• ​​作用​​：预分配任务栈 / 队列（减少运行时碎片）

---

​​5. 低功耗优化（Idle Hook）​​

​​(1) 空闲任务钩子（Idle Hook）​​

• ​​作用​​：CPU空闲时进入低功耗模式

---

​​6. 调试与监控​​

​​(1) 任务状态监控​​

• ​​作用​​：查看任务栈使用、运行时间等

---

三、一些细节帮助理解

1. 关于任务切换

RTOS必存在任务切换 → 任务切换必然伴随状态迁移 → ​​状态迁移需由任意事件触发（延时只是最基础事件，也可以是信号量/消息队列）​​ → ​​事件驱动的状态迁移是RTOS本质

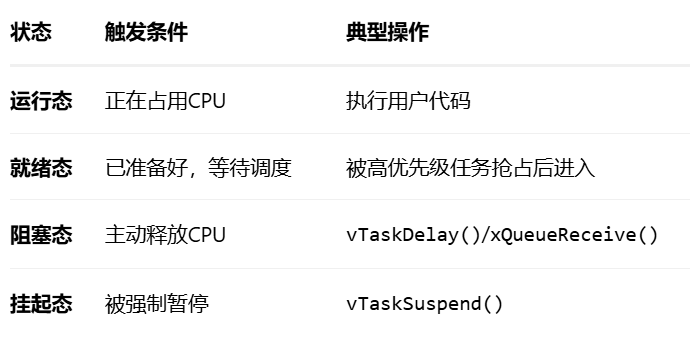

FreeRTOS任务的四种核心状态：

*关键点​​：

• ​​主动释放CPU​​ = 从​​运行态→阻塞态​​（如调用vTaskDelay()）

• ​​被动释放CPU​​ = 从​​运行态→就绪态​​（如被高优先级任务抢占）

• ​​挂起态​​是手动干预的特殊状态，不参与调度

---

2. 任务调度方式

configUSE_PREEMPTION=1​​：抢占式调度，高优先级任务可以​​立即抢占​​低优先级任务（如中断唤醒高优先级任务，低优先级包括空闲任务），但任务也可以因为其他原因主动让出CPU，与我们的最小系统案例不冲突。

configUSE_PREEMPTION=0：退化为​​协作式调度​​，任务必须​​主动让出CPU​（如调用taskYIELD()或vTaskDelay()，也就是触发任务状态切换），这个就必须主动让出啦。

二者是互斥的基础调度策略​​，可​​叠加其他机制​​（如时间片轮转）

---

3. 关于永不返回的函数 vTaskStartScheduler()；①

void vTaskStartScheduler() {
    // 初始化调度器...
    xPortStartScheduler();  // 硬件相关启动代码
    /* 此处永远不会被执行 */
}

• 这是RTOS设计的​​核心特征​​，这种设计确保了系统资源的可靠管理和任务调度的确定性。在开发中应将其视为嵌入式系统的​​永久运行入口点​​。
• 也就是备用的那个while(1)永不执行；是死代码；开发者禁止在这条函数后面加任何内容。
• 启动调度器意味着将CPU控制权永久移交给RTOS内核；
• 多数嵌入式平台没有"退出OS"的概念

3.1 调度器运行机制​​

1. ​​接管硬件​​：启动调度器后，FreeRTOS会：

   • 配置系统节拍定时器（如SysTick）

   • 初始化任务栈指针

   • 触发第一个任务上下文切换

2. ​​进入调度循环​​：

   StartScheduler:
       启动节拍定时器；
       启用线程模式+PSP栈指针；
       加载第一个任务控制块；
       恢复任务上下文；
       跳转到任务代码；

   ​​从此RTOS进入无限调度循环​​，除非手动调用vTaskEndScheduler();

---

3.2 与裸机开发的对比​​

​​行为​​	裸机main()	FreeRTOS的main()
​​程序流​​	while(1)循环	由调度器接管控制权
​​硬件控制权​​	始终在用户代码	移交RTOS内核
​​退出方式​​	复位或断电	需主动终止调度器

---

4.  优先级为0的空闲任务IDLE：

4.1 IDLE由内核创建

  在vTaskStartScheduler()中，内核强制初始化空闲任务，因此只要调用该函数，即使​​没有用户任务​​，FreeRTOS也会​​强制创建空闲任务​​（用于内存清理、低功耗模式等），提供系统基线调度。

---

4.2  空闲任务的隐身特性​​

​​属性​​	描述
​​任务名​​	"IDLE"（在FreeRTOS内核中硬编码）
​​可见性​​	用户不可直接操作，但可通过xTaskGetHandle("IDLE")获取句柄
​​栈大小​​	使用configMINIMAL_STACK_SIZE（通常64-128字）
​​TCB位置​​	存储在prvIdleTaskTCB（静态分配）

• 两个优先级​​是FreeRTOS的​​最低硬件要求​​（空闲任务+用户任务），因此在最小配置中，也要设置configMAX_PRIORITIES=2。

---

4.3 与用户任务的协作

空闲任务优先级永远为0（最低）；

硬件级约束：

• 用户任务优先级必须 ≥1

• 任何优先级>0的任务都能抢占空闲任务

• ​​最高优先级​​实际由configMAX_PRIORITIES-1决定。

不管是什么项目，RTOS的任务都至少有2个，单任务RTOS是伪命题；

• 单任务FreeRTOS​​本质是伪命题，实际仍有两个任务（用户+空闲）

• 没有真正的多任务切换，但保留了RTOS基础设施

• 与裸机的区别​​在于：保留了任务抽象和调度框架；可随时扩展为真正的多任务系统

---

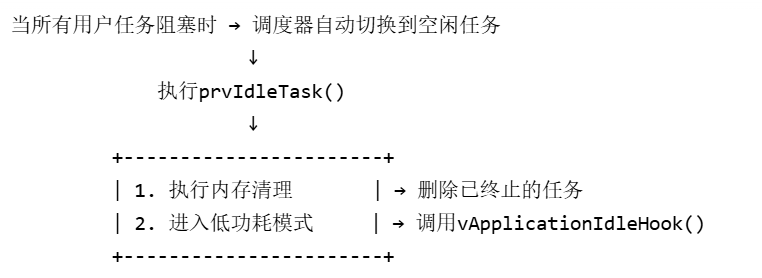

4.4 调度机制

空闲任务的存在意义：​

1. ​​防止CPU死锁​​：确保调度器永远有任务可运行

2. ​​资源回收​​：清理vTaskDelete()删除的任务栈

3. ​​低功耗基础​​：在vApplicationIdleHook()中实现睡眠

---

5. 关于延时机制

5.1 多任务时间共享的基础：延时机制

*在这个最小系统的例子中，程序是通过调用vTaskDelay()实现了任务状态的切换。这就是和裸机开发的本质区别，通过切换任务状态，让CPU去执行其他任务（这里是空闲任务），而裸机的HAL_Delay()是纯阻塞。在这个最小系统的例子中，想要实现的目标是让小灯翻转，而不是延时，延时只是为了让任务状态切换的一种方法，可以替换成别的。

如果直接取消延时功能，也就是移除所有vTaskDelay()，那么会造成：任务无法主动让出CPU​​，变成​​纯协作式调度​，该任务会​​独占CPU​​，其他任务无法运行（不考虑中断），也就是​​纯中断+事件驱动​​，这就相当于裸机开发了。如果要保留RTOS特性，那么就需要taskYIELD()手动切换任务，但仍需某种调度机制，如时间片轮转或优先级抢占。

5.2 节拍中断

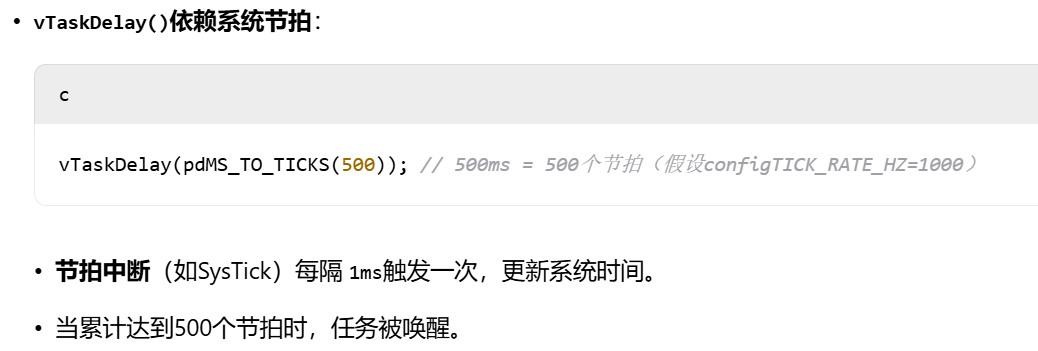

节拍中断是RTOS的核心​​，即使最简单的vTaskDelay()也依赖它；可以不用vTaskDelay​​，但节拍中断仍然用于​​任务超时管理​​、​​时间统计​​等。

作用：即使最简单的vTaskDelay()也依赖它，取消后RTOS失去时间管理功能。

如果完全取消节拍中断，​​即vTaskDelay()失效​​，在本篇的例子中，任务将无法被唤醒，调度器无法工作。

• 替代方案​​：

  • 改用 ​​事件驱动​​（如信号量、队列）唤醒任务。

  • 但这样已经脱离了RTOS的​​时间管理​​功能，接近裸机开发。

---

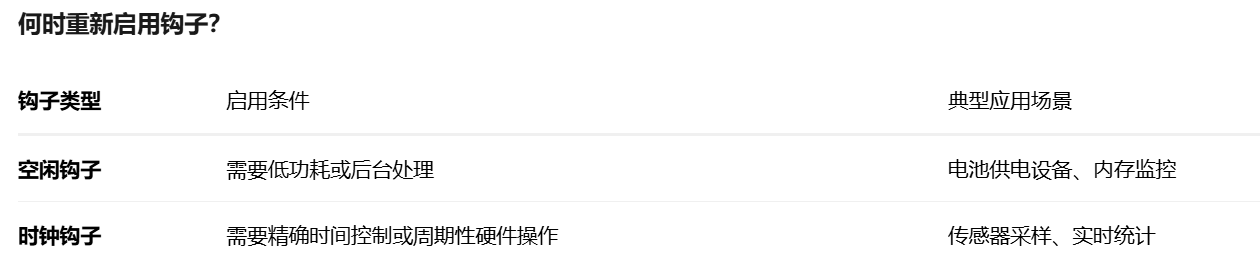

6. 空闲钩子和时间钩子
