mapwiz(mapping wizard)映射文件（修改信号源映射参数）

已于 2022-08-17 10:41:40 修改
阅读量519 收藏 2
点赞数 1
文章标签： matlab
于 2022-07-12 19:06:05 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_57320111/article/details/125746153
版权

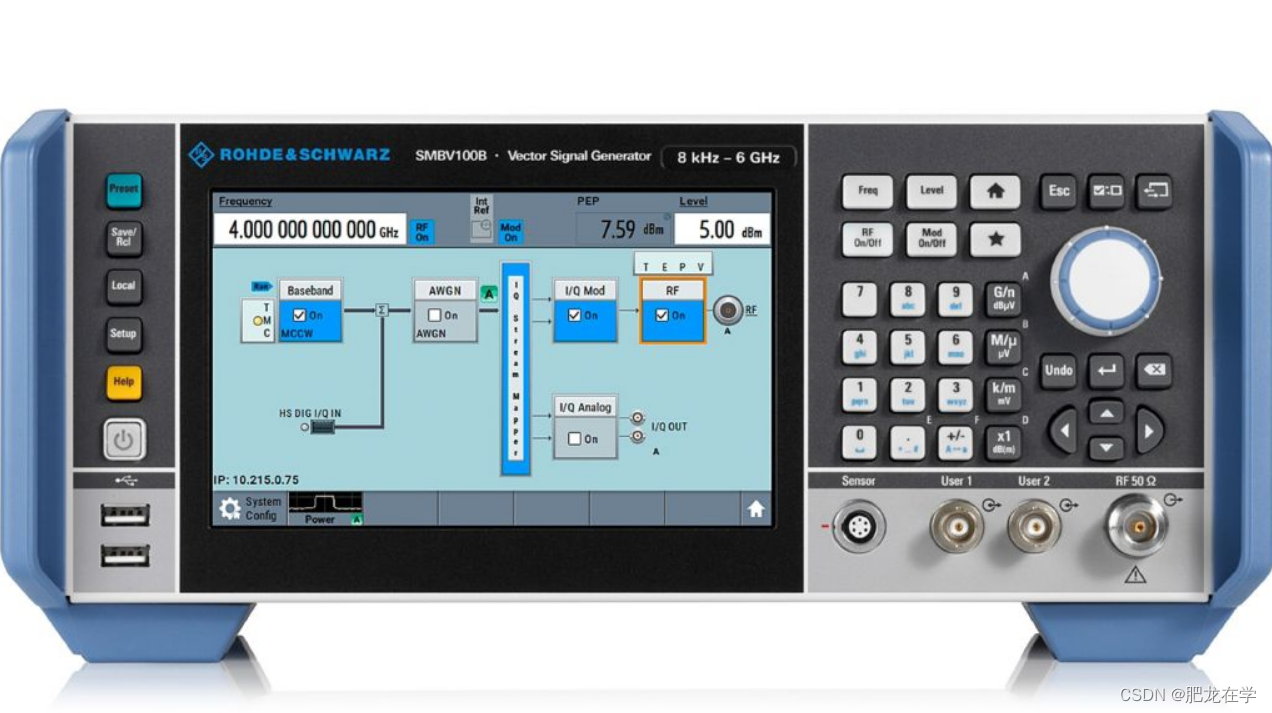

 信号源：SMBV100B

使用mapwiz生成信号源中关于FSK  BPSK  QPSK   QAM等等信号的映射关系文件，从而指定信号源发出有我们指定的映射关系的信号

抱着信号源找了半天没找到怎样修改或查看映射关系，信号源的帮助文档告诉我可以通过mapwiz软件来编写映射文件，找了好久都找不到R&S的官方网站上关于mapwiz软件的介绍，更别提软件了，沉下心来一个一个链接点进去，最后发现了不是网站上没有，而是SMBV100B链接里面没有mapwiz,最后我再其他型号的链接中找到了mapwiz软件安装方法（其实算不上软件，只能说是matlab的一个插件。）趁现在有时间先记录一下搞mapwiz的经历；

 SMBV100B的信号源帮助文档告诉我可以通过mapwiz软件来编写映射文件，但是mapwiz的说明文档却没有说支持SMBV100B,这搞得我很蒙。等过两天我用信号源测试过后再来更新一下记录。

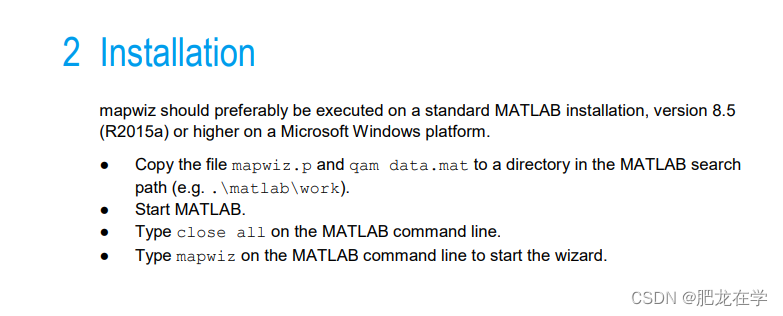

安装步骤也很简单，跟着操作来就行

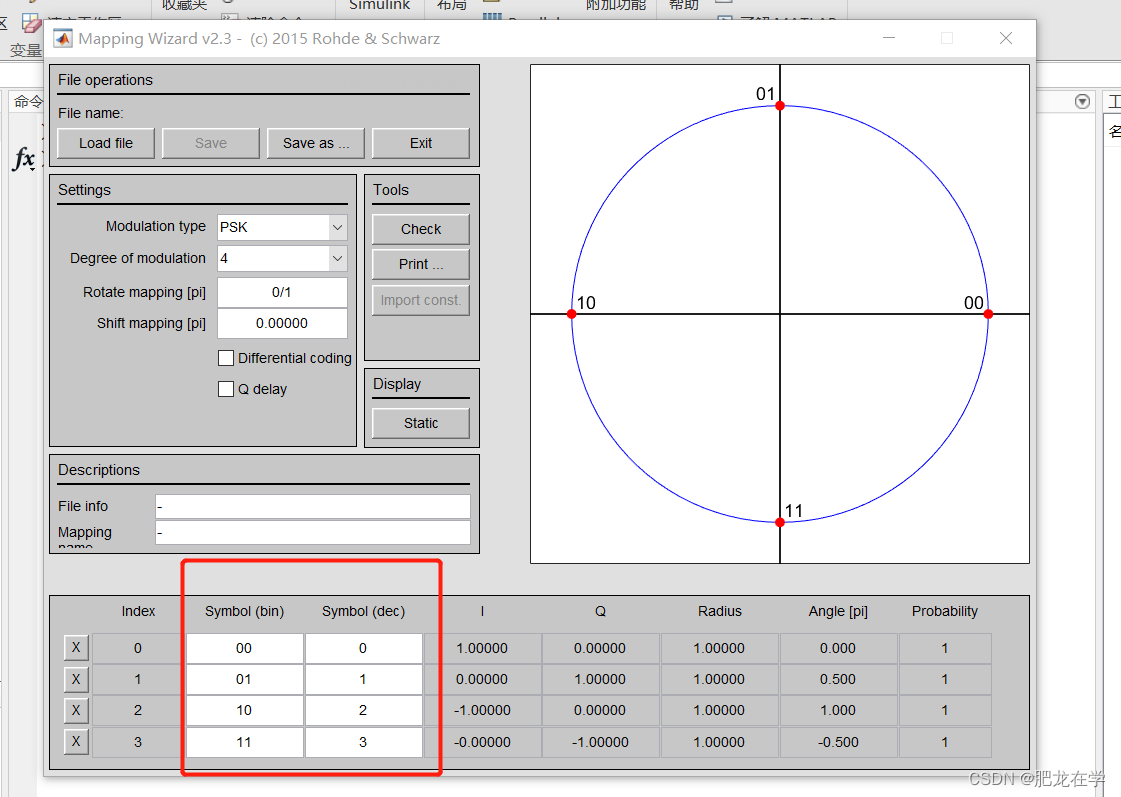

最后效果图： 其中坐标iq两路是定死的，我们可以通过修改symbol来改变信号源发出信号的映射关系。

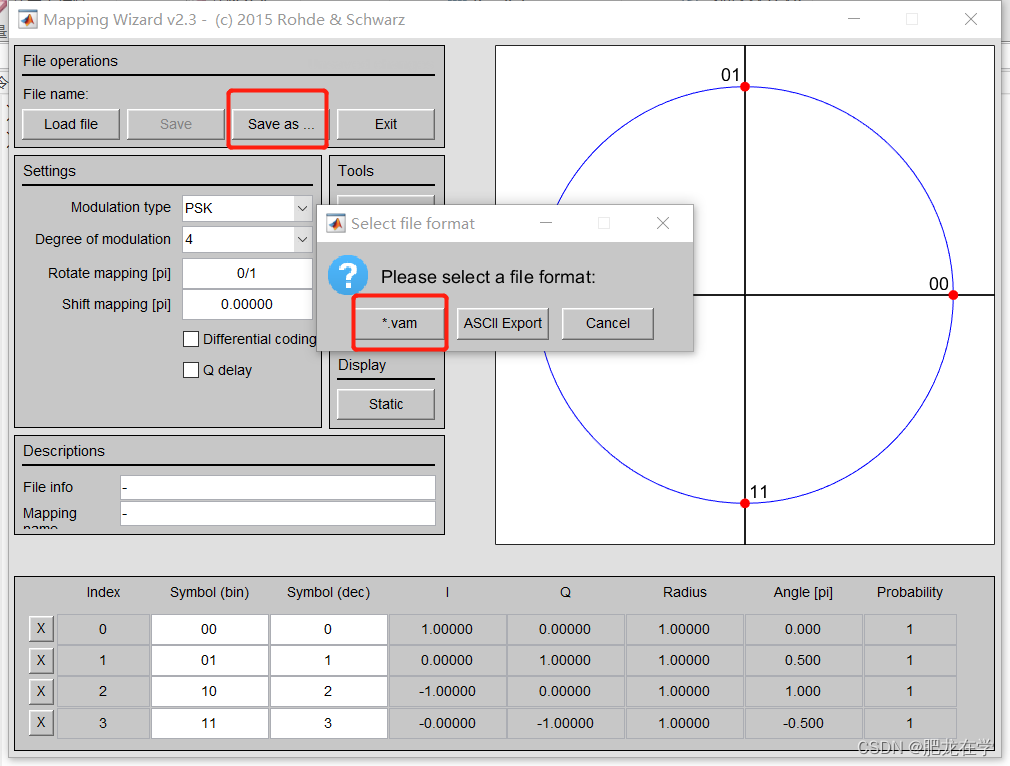

最后设置好映射参数后，点击save as将 文件保存为.vam文件

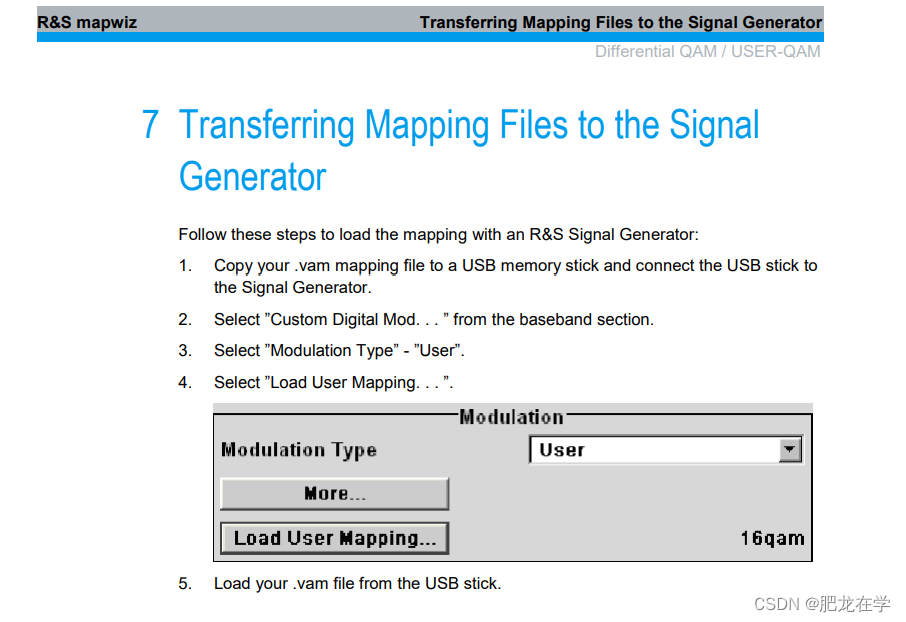

最后将生成的.vam文件拉到U盘里，将文件导入到信号源，具体操作如下图：
