清灰有风险,动手需谨慎,本文只分享本人的清灰过程,对使用它所产生的任何后果不任何负责任
文章目录
背景信息
电脑名字 | 电脑类型 | 厂商 | 使用时间 |
---|---|---|---|
magicbook14 2020款 R5 4500U | 笔记本电脑 | 荣耀HONOR | 3年9个月 |
内存 | CPU | GPU | 硬盘 |
---|---|---|---|
焊死在主板上 | 焊死在主板上 | 集显 | PCIe 4.0 NVMe M.2 固态 |
蓝屏代码:WHEA_UNCORRECTABLE_ERROR
,硬件问题导致的笔记本电脑频繁蓝屏,决定进行清灰
准备阶段
工具准备
- 拆机螺丝刀套装、塑料小撬棒、塑料小撬片、塑料或木头小棒、小气吹、小毛刷、硅脂、硅脂刮刀
信息收集
- 去
B站
、知乎
、小红书
、CSDN
、贴吧
等地方查找你的电脑的拆机视频或图片 - 如果没有,则找同系列的,或相近型号的拆机视频、图片
- 了解你电脑的硬件信息,主要看是否是液金散热(如是,则别拆)、各硬件是否集成在主板、整体硬件架构
- 了解一般的拆机流程,知道相关注意事项
正式清灰
初始化清灰流程
- 找一个
没人影响你的地方
- 找一个
稳重
、尽可能大
、高度合适
、干净
、颜色明亮
的桌子 - 移开任何危险物品:
水
、电
、放不稳的东西
、尼龙橡胶物品
、衣服外套
- 拿一张纸,写下你的流程与注意事项,推荐写如下的信息:
- 脱下尼龙衣服、洗手、自然风干手、光脚踩地、全身趴在墙上、放静电
- 记录螺丝旋转方向
- 断开电池接口,然后按电源键几下(放电)
- 松开和安装导热管时要按照顺序

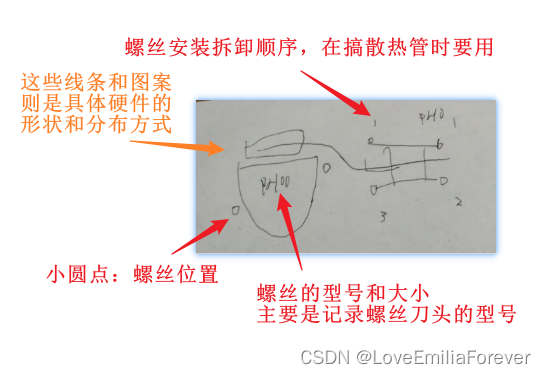

- 再拿一张纸,用来记拆机过程相关的信息
- 螺丝的位置
- 螺丝的型号和大小
- 螺丝的拆卸按照顺序
- 手机放在不影响工作又顺手的位置(待会用来拍照)
放掉身体的静电(重要)
- 脱掉外套和尼龙化纤衣服
- 洗手,然后等他自然风干,不要用任何的东西擦手
- 光脚踩地板上
- 整个身体贴着墙壁(刷石灰的墙,瓷砖不行,乳胶漆不行,普通漆也不行)
- 确保衣服、身体、饰品等都贴着墙壁超过了3秒
- 如果静电没放完,那就可能发生静电击穿,然后你的电脑就废了
拆笔记本后盖
- 先垫几张卫生纸在笔记本下面,免得刮花电脑
- 在拧螺丝前,注意选择合适大小的螺丝刀,否则会滑丝,然后你的电脑就废了
- 先逐个把可能的螺丝刀放进螺丝里试一下
- 先看看契合度,不能大,不能小,空隙要几乎无
- 然后轻轻的小转一下,看看有没有空隙,有没有发生螺丝刀滑出来的情况

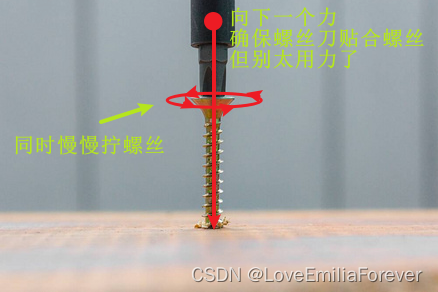

- 最后给螺丝刀一个向下的力,同时慢慢用力转,在这过程中,如果螺丝刀吻合度不对,那赶快停止
- 拧下来的螺丝,按照先前画的螺丝位置图放好(各个位置的螺丝长短大小是不一样的)
- 用撬片、吸盘等把后盖撬开
- 后盖的卡扣会很紧,视情况而言选择用力大小
- 任何工具都不应该伸入机盖半厘米以上的距离,否则会刮花主板,然后你的电脑就废了
- 在拆后盖时,可能会损坏一些卡扣,小部分损坏是可以接受的
断开电源(重要)
首先,用手机拍下来电脑的相关情况,以防万一不知道怎么装

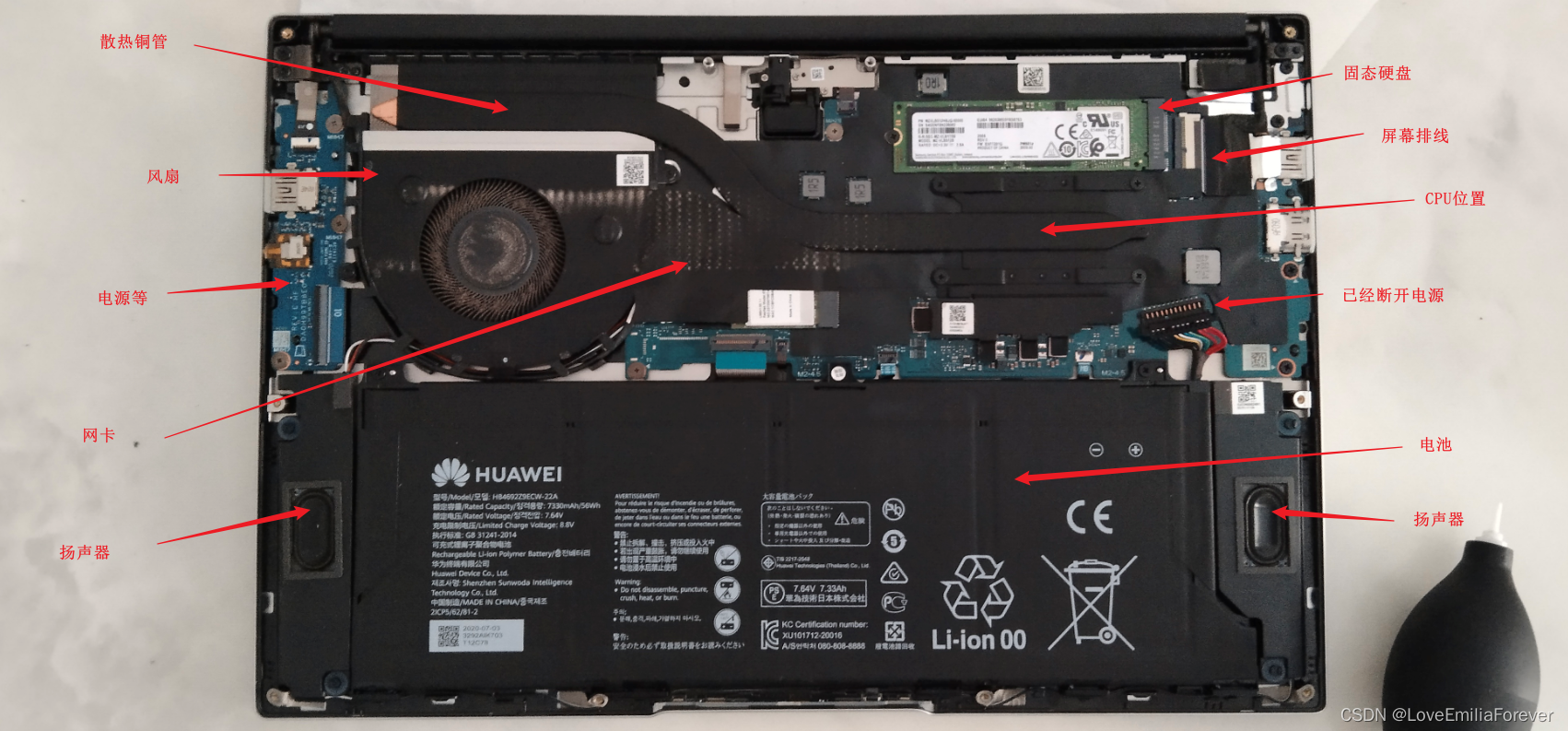

请看拆开后的笔记本电脑:

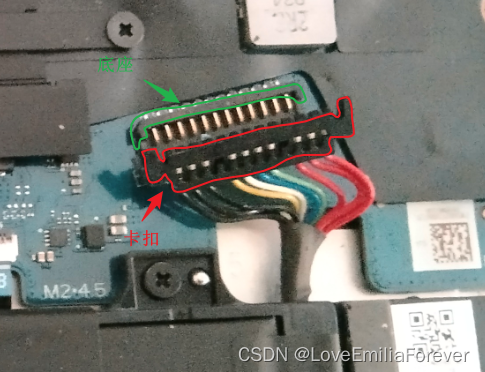

打开后盖后的第一件事,就是断开电池连接
- 拿着卡扣的两个小边边角(用小棒子操作)
- 将他们向后用力,并同时向上抬升(用小棒子操作)
- 接着卡扣会以45度角的位置和底座相连
- 然后,将卡扣沿着45度角偏上的方向小心拔出(用手或小棒子操作)
把电池断开后,要按几下开机键,把主板可能的电流释放
清除主板以及其它配件上的灰尘
- 用
小气吹
把灰尘吹走 - 不能用嘴吹,有口水
- 不能用任何东西擦、碰、戳主板(如小刷子,纸巾等)
- 不要动线路,不要动胶布,不要碰配件
观察风扇和散热铜管的关系
- 有些电脑是风扇和散热铜管分开的,随便先拆哪个都行
- 有些是连在一起的,要一起拆
- 有些则是要按照顺序先拆风扇或铜管
- 注意观察,铜管的螺丝钉位置上是一定有数字的,必须按照数字顺序拆卸铜管,且每次只拧一圈螺丝
拆散热铜管
我的电脑是先拆散热铜管再拆风扇的

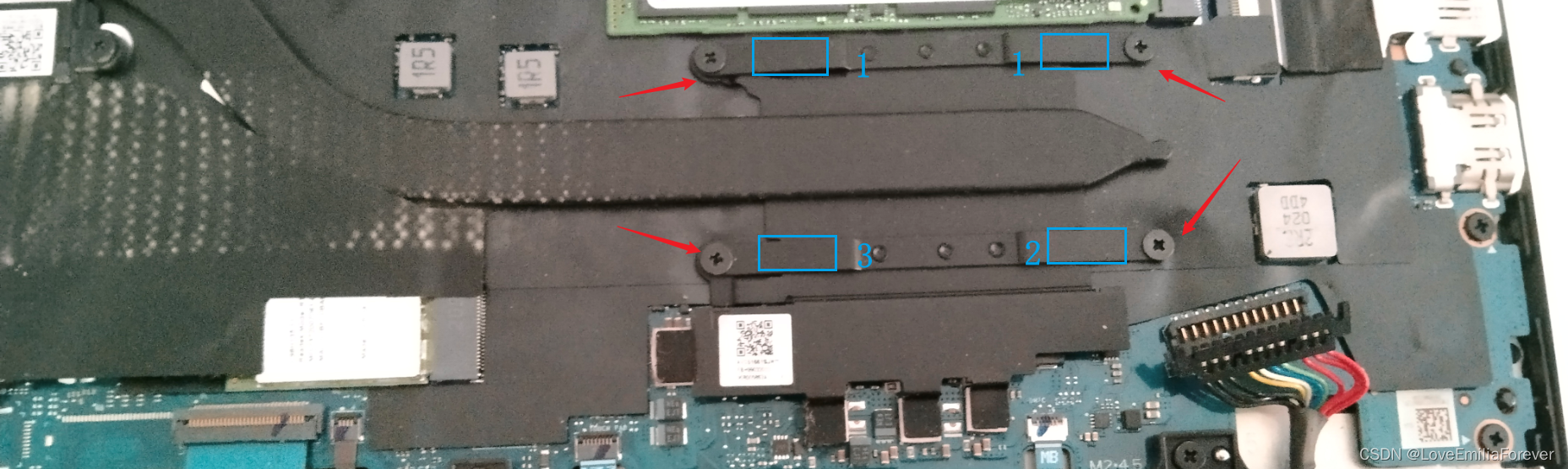

找到螺丝位置附加的拆卸顺序数字
,我们必须按照这个顺序进行拆卸,而且是每次一圈
- 1号顺序位的两个螺丝拧一圈
- 2号顺序位的螺丝拧一圈
- 3号顺序位的螺丝拧一圈
- 重复上述步骤,直到螺丝被拧出来

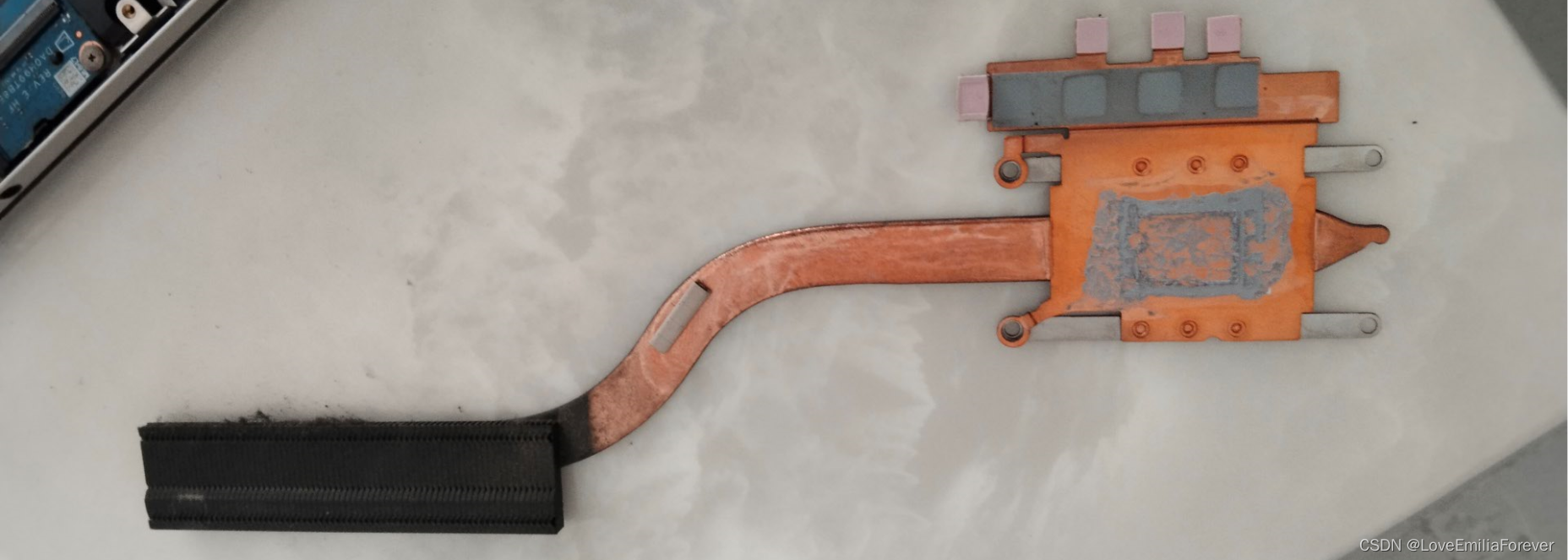

拆完后,要轻轻的把铜管拿起,有时铜管还会有双面胶粘着其它一些元件,所以,要万分小心的拿起铜管
拆散热风扇

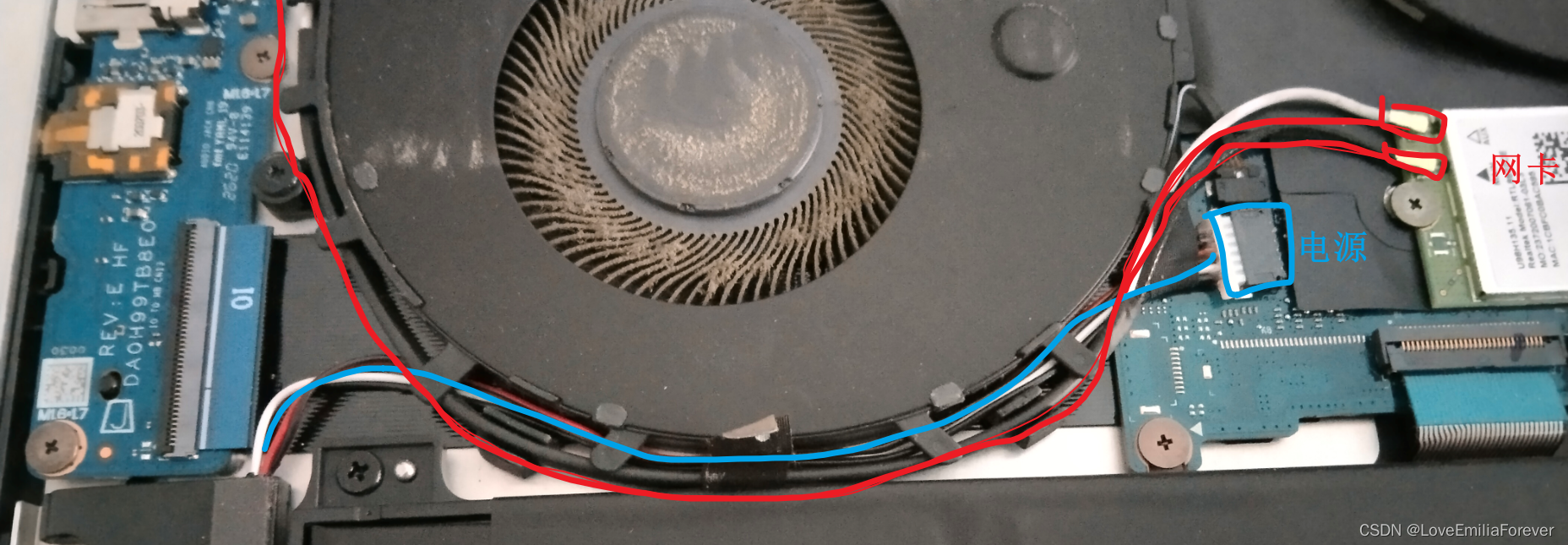

首先,要观察风扇以及风扇周围各种线的走线布局,以防拆风扇时把它们搞坏
如图所示,风扇周围的线路繁多,比较麻烦,而且这些线还和风扇捆绑在一起了
所以,最好的办法就是:“不拆风扇,直接清灰”
- 用小毛刷把风扇叶片的灰刷出去
- 查看出风口位置,里面通常有一大堆堵死的灰尘
- 用小气吹把灰吹走
- 清理的细致一些,多吹吹风,灰尘基本会没有的

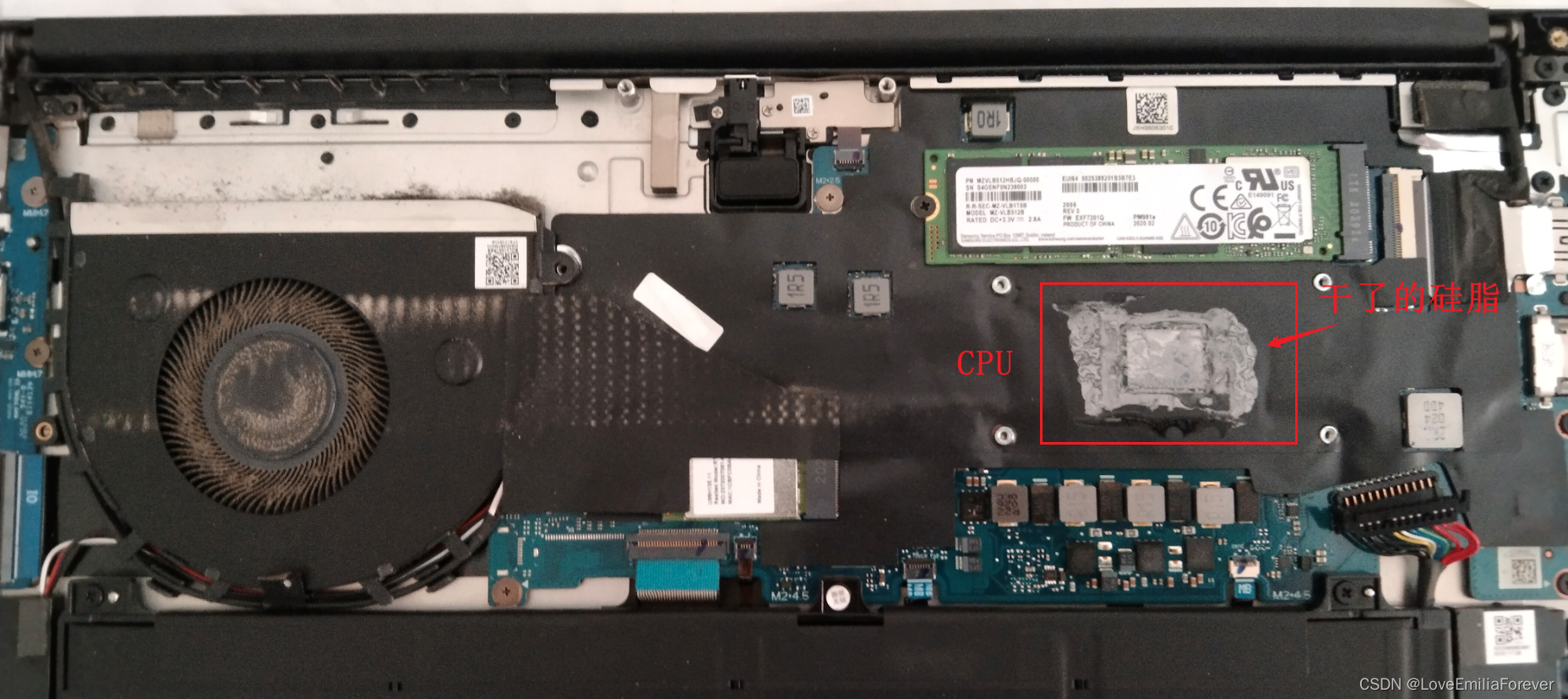

清理老硅脂
我的电脑用了快4年了,没换过硅脂,硅脂现在就和面粉一样了
可以用纸巾直接把原先CPU上的硅脂擦干净
- 不要垂直的用力,要水平的擦拭
- 不要去管缝隙里的老硅脂,很容易把小电容搞坏
- 不要用指甲尖摩擦刮出硅脂,容易搞掉小电容
- 把CPU的壳子大概擦好就行了,不用擦得非常干净,很容易搞坏CPU
涂硅脂
这些我都忘了拍照了,所以用相似的网图来示例
笔记本电脑的CPU都是非常小的,不像台式机,所以硅脂不能涂太多

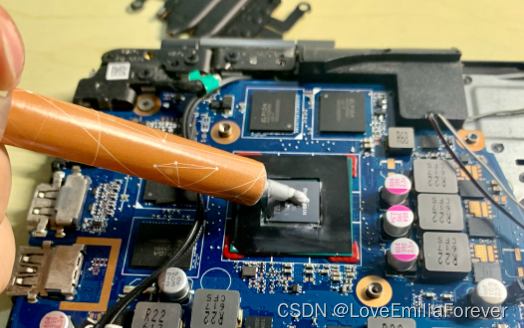

如图所示,只要这么一丢丢就可以了,再多就不太好了

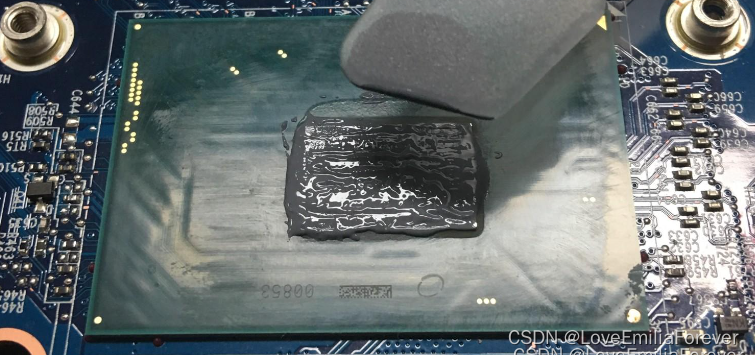

涂完后,用小刮刀把硅脂抹平,要抹得均匀的薄薄的
安装散热铜管
装铜管和拆铜管一样,都是有着顺序要求的
重点是保障CPU的受力均衡,不会出现受力不平衡导致CPU损坏
还是和之前一样
- 1号顺序位的两个螺丝拧一圈
- 2号顺序位的螺丝拧一圈
- 3号顺序位的螺丝拧一圈
- 重复上述步骤,直到螺丝被拧紧
收尾工作
- 将主板上的灰再用小气吹清理一下
- 把各个绝缘贴什么的东西都复原
- 把电池插上(这里和拔掉电池是相反的操作就可以了)
先不要扣盖子,先看看电脑是否能够开机正常运行
- 把电脑摆正,按开机按钮
- 等一段时间,通常这次的开机时间都会比较久,不要急
- 开机后,看看性能列表,看看网络、声音、显示、键盘、鼠标、触摸板、风扇是否都正常运行
- 一切无误后,把盖子盖上,螺丝拧上
笔记本清灰到此结束
后续调整

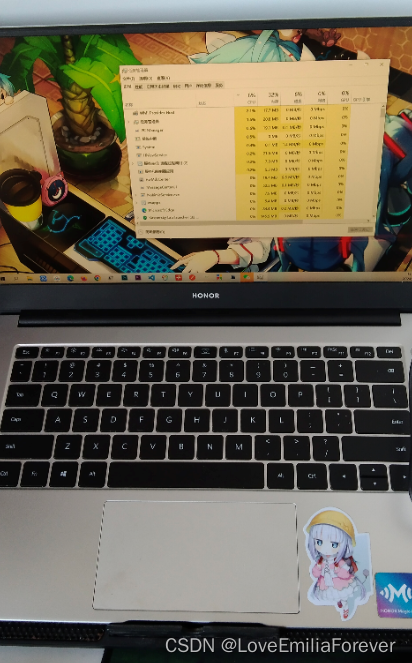

可以看到,我的电脑是正常运行的
要注意一点就是:电脑的时间会不对,因为刚刚把电源给断开了,时钟电路也停了
最后再提醒一次:清灰有风险,动手需谨慎,本文只分享本人的清灰过程,对使用它所产生的任何后果不任何负责任
