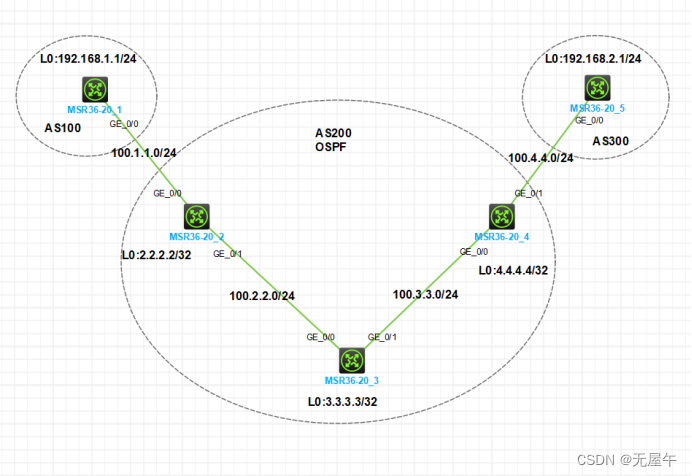

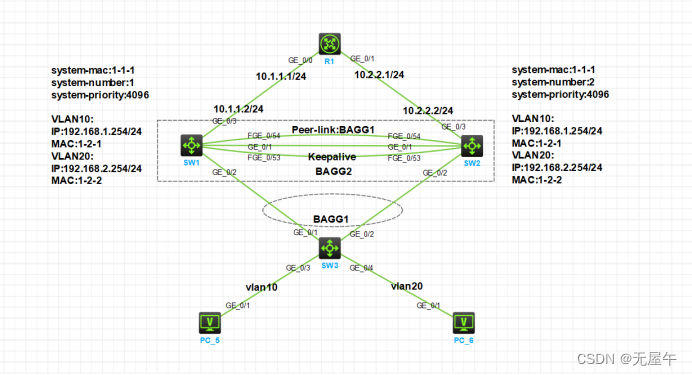

实验需求SW3 为接入交换机，连接 PC5 在 VLAN 10，连接 PC6 在 VLAN 20，SW3 双上行连接到两台核心交换机SW1 和 SW2 为核心交换机，配置 M-LAG，并作为 VLAN 10 和 VLAN 20 的三层网关，下行跨设备聚合对接接入交换机 SW3。上行不配置 M-LAG，分别通过两条链路接入到路由器 R1

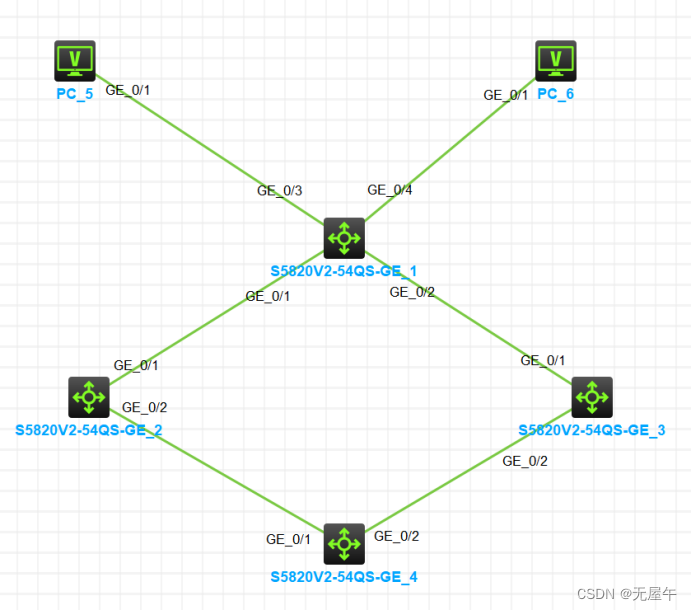

注：如果设备选举状态异常，只有本设备，可以排查物理接口关闭后是否打开，如果没有打开，irf已经激活，那么我们会发现无法直接开启物理接口，需要先关闭irf接口：undo irf-port 4/1，解除与物理接口的绑定，再来开启物理接口。分析：根据需求，交换机 IRF 设备 ID 与设备编号一致，所以需要修改 SW2，SW3，SW4 的 IRF 设备 ID，并保存配置后，重启生效后才可进行后续配置。步骤 8：SW2，SW3 和 SW4 配置方法与 SW1 一致，配置时注意设备 ID 已变更。

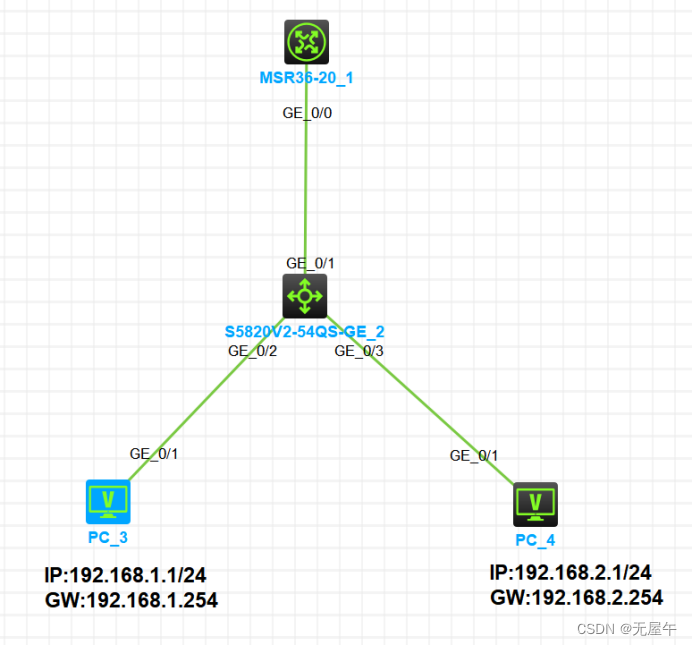

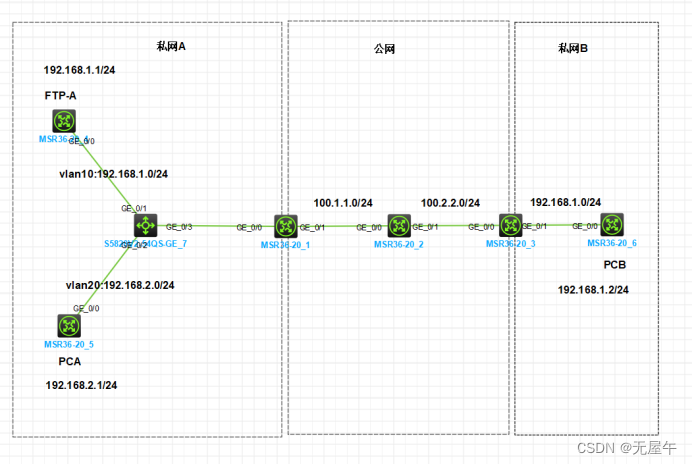

根据上述分析，g0/0.1 子接口绑定 Vlan10，g0/0.2 子接口绑定 Vlan20。步骤 1：在 SW2 上创建 Vlan10 和 Vlan20，并把 g1/0/1 接口加入 Vlan10，把 g1/0/2 接口加入 Vlan20。2、PC3 属于 Vlan10，PC4 属于 Vlan20，配置单臂路由实现 Vlan10 和 Vlan20 三层互通。PC3 属于 Vlan10，PC4 属于 Vlan20，配置单臂路由实现 Vlan10 和 Vlan20 三层互通。PC3 和 PC4 可以互通。

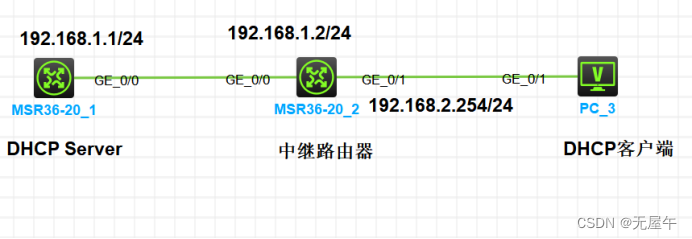

步骤1：在R1上开启DHCP功能，并创建1号DHCP地址池，宣告网段192.168.2.0/24，网关为192.168.2.254，DNS为202.103.24.68和202.103.0.117。DHCP的IP地址请求和应答报文都是广播形式发送，默认情况下，是无法穿越路由器的，所以需要在R2上开启DHCP中继功能，使DHCP报文能够跨网段转发。另外，192.168.2.0/24网段对R1来说，是非直连网段，要使R1和PC3连通，R1上必须具有到达192.168.2.0/24网段的路由信息。
