基于51单片机的智能导盲拐杖设计

摘要： 本论文旨在设计一种基于51单片机的智能导盲拐杖，旨在为盲人提供更加安全、便捷的出行辅助。该导盲拐杖集成了HC-SR04超声波模块用于障碍物距离测量，LCD1602液晶显示屏用于实时显示障碍物距离和当前温度信息，并允许用户通过界面设置报警阈值。系统根据障碍物距离动态控制蜂鸣器发出不同节奏的报警声，距离越近，报警节奏越急促，从而为盲人提供有效的障碍物检测和提示。论文详细阐述了系统的硬件设计、软件编程、功能实现及测试验证过程，结果表明该智能导盲拐杖能够满足设计要求，具有良好的实用性和可靠性。

关键词：51单片机；智能导盲拐杖；超声波测距；LCD1602显示；动态报警

一、引言

1.1 研究背景与意义

盲人在日常生活中面临着诸多出行困难，传统的导盲工具如导盲杖功能单一，仅能通过物理接触感知地面及附近障碍物，对于较高或较远处的障碍物无法有效探测，增加了盲人出行时的安全风险。随着电子技术和传感器技术的飞速发展，将智能化技术应用于导盲设备成为解决这一问题的有效途径。基于51单片机的智能导盲拐杖结合了超声波测距、温度检测、液晶显示和动态报警等功能，能够实时感知周围环境信息，为盲人提供更加全面、准确的障碍物提示，有效提高其出行的安全性和独立性，具有重要的社会意义和应用价值。

1.2 国内外研究现状

目前，国内外在智能导盲设备领域已经开展了一定的研究工作。国外一些发达国家在智能导盲技术方面起步较早，研发出了多种先进的导盲辅助设备，如基于激光雷达、摄像头等传感器的导盲机器人，这些设备功能强大，但成本较高，且部分设备体积较大，携带不便，难以大规模普及应用。国内在智能导盲设备研究方面虽然起步较晚，但发展迅速，众多科研机构和企业纷纷投入研发力量，推出了一些基于单片机、传感器等技术的智能导盲杖产品，这些产品在功能和成本之间取得了一定的平衡，但在测距精度、报警方式、用户交互等方面仍有待进一步优化和完善。

1.3 论文主要研究内容

本论文主要围绕基于51单片机的智能导盲拐杖的设计与实现展开研究，具体内容包括以下几个方面：

1. 系统总体设计：分析智能导盲拐杖的功能需求，确定系统的总体架构和模块组成。
2. 硬件设计：选择合适的51单片机型号，设计超声波测距模块、温度检测模块、LCD1602显示模块、蜂鸣器报警模块以及电源模块等硬件电路，并进行电路原理图绘制和PCB板制作。
3. 软件编程：采用C语言编写51单片机的控制程序，实现超声波测距、温度检测、数据显示、阈值设置、动态报警等功能，并对程序进行调试和优化。
4. 系统测试与验证：搭建测试平台，对智能导盲拐杖的各项功能进行测试，验证系统的测距精度、报警准确性、显示稳定性等性能指标，分析测试结果并提出改进措施。

二、系统总体设计

2.1 功能需求分析

基于51单片机的智能导盲拐杖应具备以下功能：

1. 障碍物距离测量：利用HC-SR04超声波模块精确测量前方障碍物与拐杖之间的距离，测量范围应满足实际使用需求。
2. 距离显示：通过LCD1602液晶显示屏实时显示当前测量的障碍物距离，单位为厘米（cm），同时显示当前的温度信息，单位为摄氏度（℃）。
3. 报警阈值设置：允许用户在LCD1602显示屏上通过按键操作设置障碍物警报的阈值，当障碍物距离小于该阈值时，系统触发报警。
4. 动态报警：根据测量的障碍物距离与报警阈值的比较结果，控制蜂鸣器发出不同节奏的报警声。距离越近，报警节奏越急促，以提醒盲人注意障碍物。
5. 温度检测：集成温度传感器，实时检测环境温度，并将温度数据在LCD1602显示屏上显示，为盲人提供环境温度信息。

2.2 系统总体架构设计

本智能导盲拐杖系统主要由51单片机主控模块、超声波测距模块、温度检测模块、LCD1602显示模块、蜂鸣器报警模块、按键输入模块以及电源模块组成，系统总体架构如图1所示。

<img src="%E6%AD%A4%E5%A4%84%E5%8F%AF%E6%8F%92%E5%85%A5%E7%B3%BB%E7%BB%9F%E6%80%BB%E4%BD%93%E6%9E%B6%E6%9E%84%E5%9B%BE%E7%9A%84%E6%8F%8F%E8%BF%B0%E6%88%96%E7%A4%BA%E6%84%8F%EF%BC%8C%E5%AE%9E%E9%99%85%E8%AE%BA%E6%96%87%E4%B8%AD%E9%9C%80%E7%BB%98%E5%88%B6%E5%85%B7%E4%BD%93%E5%9B%BE%E5%BD%A2" />

1. 51单片机主控模块：作为系统的核心，负责协调各模块之间的工作，对传感器采集的数据进行处理和分析，根据预设的逻辑控制蜂鸣器报警和LCD1602显示。
2. 超声波测距模块：采用HC-SR04超声波模块，通过发射和接收超声波信号，测量前方障碍物与拐杖之间的距离，并将距离数据传输给51单片机。
3. 温度检测模块：选用DS18B20数字温度传感器，具有高精度、抗干扰能力强等优点，实时检测环境温度，并将温度数据以数字信号的形式发送给51单片机。
4. LCD1602显示模块：用于显示障碍物距离和温度信息，同时提供用户交互界面，方便用户设置报警阈值。
5. 蜂鸣器报警模块：根据51单片机发出的控制信号，发出不同节奏的报警声，实现对盲人的距离提示。
6. 按键输入模块：由若干按键组成，用户通过按键操作实现报警阈值的设置、系统模式的切换等功能。
7. 电源模块：为整个系统提供稳定的工作电压，确保各模块正常运行。

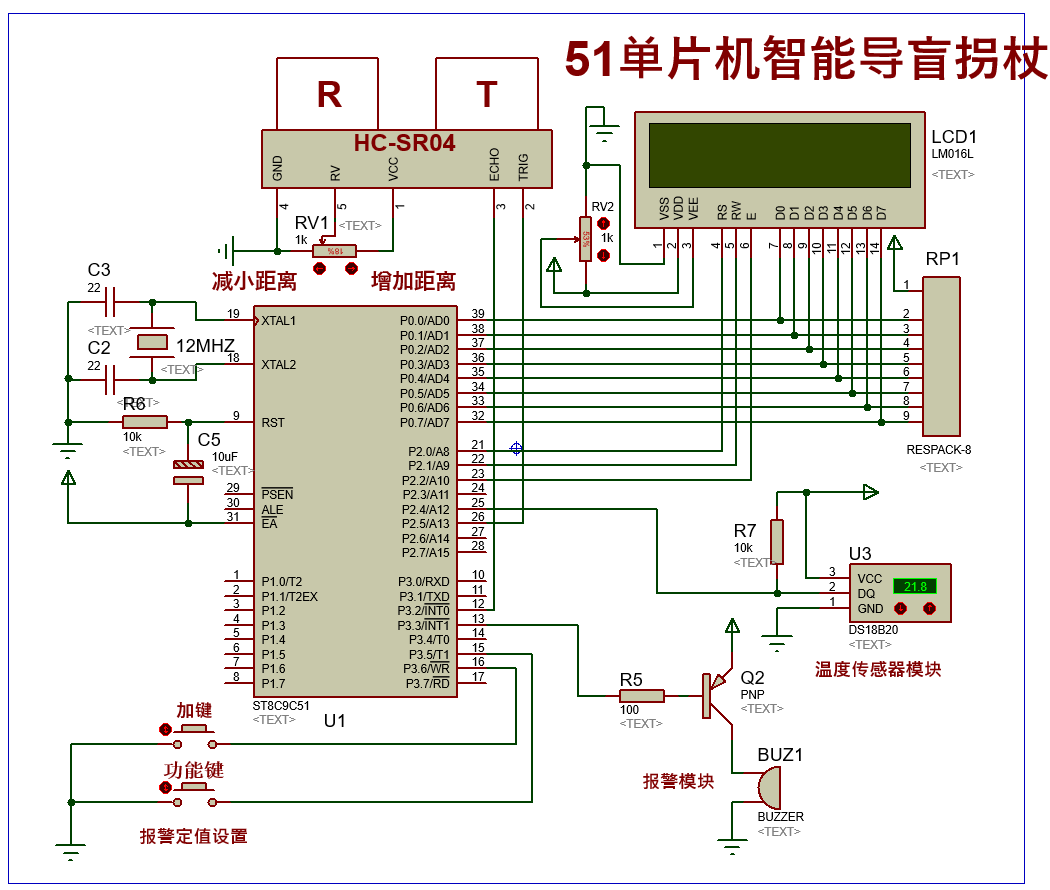

三、硬件设计

3.1 51单片机选型

本系统选用AT89C52单片机作为主控芯片。AT89C52是一种低功耗、高性能的8位CMOS微控制器，具有8K字节的可编程Flash存储器，256字节的RAM，32个I/O口线，3个16位定时器/计数器，6个中断源，一个全双工串行通信口等丰富的资源，能够满足智能导盲拐杖系统的控制需求，且价格低廉，易于开发和使用。

3.2 超声波测距模块设计

超声波测距模块采用HC-SR04，该模块具有测量精度高、响应速度快、使用方便等优点。HC-SR04模块包含一个超声波发射器和一个超声波接收器，其工作原理是通过发射器发射40kHz的超声波信号，当超声波遇到障碍物后反射回来，被接收器接收。通过测量发射和接收超声波之间的时间间隔，结合超声波在空气中的传播速度（约340m/s），即可计算出障碍物与模块之间的距离。

HC-SR04模块与AT89C52单片机的连接方式如下：将模块的Trig引脚连接到单片机的P1.0引脚，用于触发超声波发射；Echo引脚连接到单片机的P1.1引脚，用于接收反射回来的超声波信号；VCC引脚接5V电源，GND引脚接地。

3.3 温度检测模块设计

温度检测模块选用DS18B20数字温度传感器。DS18B20采用单总线接口方式与微控制器连接，只需一条数据线即可实现双向通信，大大简化了硬件电路设计。DS18B20的测量温度范围为-55℃～+125℃，在-10℃～+85℃范围内精度为±0.5℃，能够满足智能导盲拐杖对环境温度检测的需求。

DS18B20与AT89C52单片机的连接方式为：将DS18B20的数据线DQ引脚连接到单片机的P2.0引脚，VCC引脚接5V电源，GND引脚接地。为了增强信号的稳定性，在DQ引脚与VCC引脚之间连接一个4.7kΩ的上拉电阻。

3.4 LCD1602显示模块设计

LCD1602是一种常用的字符型液晶显示器，能够显示16×2个字符，具有显示清晰、功耗低、接口简单等优点。本系统采用LCD1602液晶显示屏来显示障碍物距离和温度信息，以及为用户提供交互界面。

LCD1602有8位数据接口和4位数据接口两种工作模式，为了节省单片机的I/O口资源，本系统采用4位数据接口方式与AT89C52单片机连接。具体连接方式为：将LCD1602的RS（寄存器选择）引脚连接到单片机的P3.0引脚，RW（读写选择）引脚连接到单片机的P3.1引脚，E（使能端）引脚连接到单片机的P3.2引脚，D4 - D7数据引脚分别连接到单片机的P3.3 - P3.6引脚，VSS引脚接地，VDD引脚接5V电源，VO引脚通过一个10kΩ的电位器接地，用于调节液晶显示屏的对比度，A引脚（背光正极）接5V电源，K引脚（背光负极）接地。

3.5 蜂鸣器报警模块设计

蜂鸣器报警模块采用有源蜂鸣器，其内部集成了振荡电路，只需给其提供一个合适的直流电压即可发出声音。本系统通过一个NPN型三极管（如S8050）来驱动蜂鸣器，当单片机的P1.7引脚输出高电平时，三极管导通，蜂鸣器发声；当P1.7引脚输出低电平时，三极管截止，蜂鸣器停止发声。通过控制P1.7引脚输出电平的高低和持续时间，即可实现不同节奏的报警声。

3.6 按键输入模块设计

按键输入模块由4个独立按键组成，分别连接到单片机的P1.2 - P1.5引脚。按键采用下拉电阻接地的方式，当按键未按下时，单片机相应引脚为高电平；当按键按下时，引脚接地变为低电平。通过检测这些引脚的电平变化，即可判断按键是否按下，从而实现报警阈值的设置、系统模式的切换等功能。

3.7 电源模块设计

电源模块为整个系统提供稳定的工作电压。本系统采用5V直流电源供电，可以使用干电池或锂电池作为电源，通过稳压芯片（如AMS1117）将电源电压稳定在5V，为单片机、传感器、显示屏等模块供电。同时，在电源输入端加入滤波电容，减小电源噪声对系统的影响。

四、软件设计

4.1 系统软件总体架构

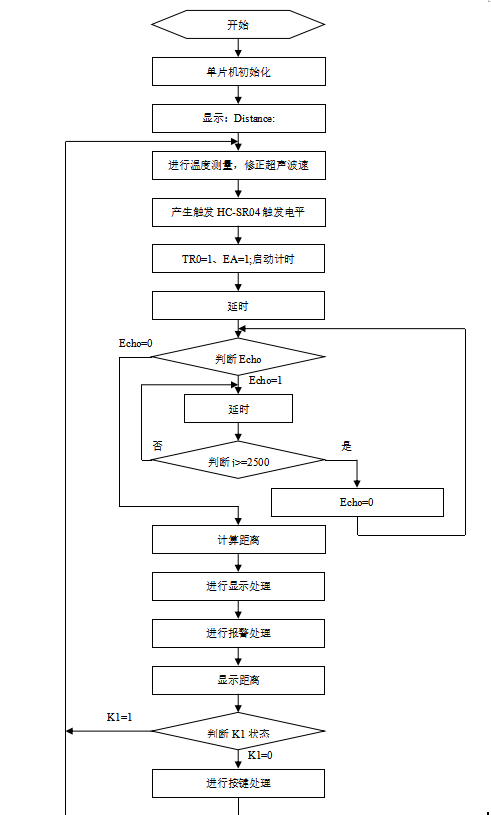

系统软件采用模块化设计思想，主要包括主程序、超声波测距子程序、温度检测子程序、LCD1602显示子程序、按键扫描子程序、报警控制子程序以及阈值设置子程序等。各模块之间相互独立又协同工作，共同实现系统的各项功能。系统软件总体流程如图2所示。

<img src="%E6%AD%A4%E5%A4%84%E5%8F%AF%E6%8F%92%E5%85%A5%E7%B3%BB%E7%BB%9F%E8%BD%AF%E4%BB%B6%E6%80%BB%E4%BD%93%E6%B5%81%E7%A8%8B%E5%9B%BE%E7%9A%84%E6%8F%8F%E8%BF%B0%E6%88%96%E7%A4%BA%E6%84%8F%EF%BC%8C%E5%AE%9E%E9%99%85%E8%AE%BA%E6%96%87%E4%B8%AD%E9%9C%80%E7%BB%98%E5%88%B6%E5%85%B7%E4%BD%93%E5%9B%BE%E5%BD%A2" />

4.2 超声波测距子程序设计

超声波测距子程序负责控制HC-SR04模块进行距离测量，并将测量结果返回给主程序。具体流程如下：

1. 单片机P1.0引脚输出一个至少10μs的高电平脉冲，触发HC-SR04模块发射超声波。
2. 等待HC-SR04模块的Echo引脚输出高电平，当检测到Echo引脚变为高电平时，启动定时器开始计时。
3. 等待Echo引脚输出低电平，当检测到Echo引脚变为低电平时，停止定时器计时，读取定时器的计数值。
4. 根据定时器的计数值和超声波在空气中的传播速度，计算出障碍物与模块之间的距离。计算公式为：距离 = （高电平时间 × 声速）/ 2，其中高电平时间由定时器计数值换算得到，声速取340m/s。

4.3 温度检测子程序设计

温度检测子程序通过单总线协议与DS18B20进行通信，读取温度数据。具体流程如下：

1. 初始化DS18B20，发送复位脉冲和存在脉冲，建立通信连接。
2. 发送跳过ROM指令（0xCC），然后发送温度转换指令（0x44），启动DS18B20进行温度转换。
3. 等待温度转换完成，再次初始化DS18B20。
4. 发送跳过ROM指令（0xCC），然后发送读取暂存器指令（0xBE），依次读取DS18B20暂存器中的温度数据。
5. 对读取到的温度数据进行处理，将其转换为实际温度值。

4.4 LCD1602显示子程序设计

LCD1602显示子程序负责将障碍物距离和温度信息显示在液晶显示屏上，并实现用户交互界面的显示。具体流程如下：

1. 初始化LCD1602，设置显示模式、光标位置等参数。
2. 根据需要显示的内容，将字符的ASCII码依次写入LCD1602的显示缓冲区，实现信息的显示。
3. 在阈值设置模式下，根据按键操作更新显示内容，提示用户当前设置的阈值。

4.5 按键扫描子程序设计

按键扫描子程序定期扫描按键输入模块的按键状态，检测是否有按键按下。具体流程如下：

1. 依次读取连接到按键的引脚电平状态，判断是否有按键按下。
2. 当检测到按键按下时，进行消抖处理，去除按键抖动干扰。
3. 确定按键的键值，并根据按键键值执行相应的操作，如进入阈值设置模式、增加或减少阈值、保存阈值设置等。

4.6 报警控制子程序设计

报警控制子程序根据测量的障碍物距离与报警阈值的比较结果，控制蜂鸣器发出不同节奏的报警声。具体流程如下：

1. 将测量的障碍物距离与用户设置的报警阈值进行比较。
2. 当障碍物距离大于报警阈值时，蜂鸣器不报警。
3. 当障碍物距离小于等于报警阈值时，根据距离的大小设置不同的报警节奏。距离越近，报警节奏越急促，即蜂鸣器的发声频率越高，发声时间间隔越短。

4.7 阈值设置子程序设计

阈值设置子程序允许用户在LCD1602显示屏上通过按键操作设置障碍物警报的阈值。具体流程如下：

1. 用户按下特定的按键进入阈值设置模式，LCD1602显示屏显示当前设置的阈值和提示信息。
2. 用户通过“增加”和“减少”按键调整阈值的大小，每次按键操作后，LCD1602显示屏实时更新显示当前的阈值。
3. 用户按下“保存”按键后，系统将新的阈值保存到单片机的EEPROM中，以便下次系统启动时使用。

五、系统测试与结果分析

5.1 硬件调试

在硬件制作完成后，首先对各个模块进行单独调试，确保各模块能够正常工作。使用万用表、示波器等工具对电源模块的输出电压进行测量，确保输出电压稳定在5V；对超声波测距模块进行测试，检查其是否能够正常发射和接收超声波信号，并准确测量距离；对温度检测模块进行测试，验证其测量温度的准确性；对LCD1602显示模块进行调试，检查其显示功能是否正常，包括字符显示、光标控制等；对按键输入模块进行测试，确保按键能够被正确识别；对蜂鸣器报警模块进行测试，验证其是否能够根据控制信号发出声音。在各模块调试通过后，进行系统整体联调，检查各模块之间的通信是否正常，系统是否能够按照设计要求实现各项功能。

5.2 软件调试

软件调试主要采用Keil C51开发环境进行。在编写程序过程中，通过单步调试、断点调试等方式对程序进行逐步调试，检查程序的逻辑是否正确，变量值是否符合预期。同时，利用串口调试助手等工具，将程序中的关键数据通过串口发送到上位机进行显示，以便更好地观察程序的运行状态和调试程序。在调试过程中，对发现的问题及时进行修改和优化，确保程序的稳定性和可靠性。

5.3 系统功能测试

1. 超声波测距功能测试：在不同距离处放置障碍物，使用智能导盲拐杖进行距离测量，并将测量结果与实际距离进行对比。测试结果表明，在有效测量范围内（2cm - 400cm），系统的测距误差在±1cm以内，能够满足实际应用需求。
2. 温度检测功能测试：将智能导盲拐杖置于不同温度环境中，使用DS18B20温度传感器测量温度，并与标准温度计的测量结果进行对比。测试结果显示，温度检测的误差在±0.5℃以内，具有较高的测量精度。
3. LCD1602显示功能测试：观察LCD1602显示屏上显示的障碍物距离和温度信息是否清晰、准确，是否能够实时更新。同时，测试阈值设置模式下显示屏的显示内容是否正确，用户交互界面是否友好。测试结果表明，LCD1602显示功能正常，能够满足系统的显示需求。
4. 报警功能测试：设置不同的报警阈值，模拟不同距离的障碍物，观察蜂鸣器是否能够根据障碍物距离发出不同节奏的报警声。测试结果显示，报警功能正常，距离越近，报警节奏越急促，能够有效地提醒盲人注意障碍物。
5. 阈值设置功能测试：通过按键操作进入阈值设置模式，对报警阈值进行设置和保存，然后验证系统是否能够按照新的阈值进行报警。测试结果表明，阈值设置功能正常，用户可以方便地对报警阈值进行调整。

5.4 结果分析

通过对智能导盲拐杖系统的各项功能进行测试，结果表明该系统能够满足设计要求，实现了障碍物距离测量、温度检测、数据显示、阈值设置和动态报警等功能。系统运行稳定，测距精度和温度检测精度较高，报警提示明显，具有良好的实用性和可靠性。但在测试过程中也发现了一些不足之处，例如系统的抗干扰能力有待进一步提高，在复杂电磁环境下可能会出现测量误差增大或报警异常的情况；另外，系统的功耗还可以进一步优化，以延长电池的使用时间。针对这些问题，可以在后续的研究中采取相应的改进措施，如增加滤波电路提高抗干扰能力，优化软件算法降低功耗等。

六、结论与展望

6.1 结论

本论文设计并实现了一种基于51单片机的智能导盲拐杖，通过集成HC-SR04超声波模块、DS18B20温度传感器、LCD1602液晶显示屏和蜂鸣器等模块，实现了障碍物距离测量、温度检测、数据显示、阈值设置和动态报警等功能。经过硬件调试、软件编程和系统测试，验证了该智能导盲拐杖能够为盲人提供有效的障碍物检测和提示，提高了盲人出行的安全性和独立性。该系统具有成本低、易于实现、功能实用等优点，具有一定的市场推广价值。

6.2 展望

尽管本智能导盲拐杖系统已经实现了基本的功能，但在实际应用中仍有一些方面可以进一步改进和完善：

1. 功能扩展：增加更多的功能，如语音提示功能，通过语音芯片将障碍物距离和温度信息以语音的形式播报出来，方便盲人获取信息；还可以集成GPS定位模块和无线通信模块，实现盲人的位置定位和远程求助功能。
2. 抗干扰能力提升：进一步优化硬件电路设计，增加抗干扰电路，提高系统在复杂电磁环境下的稳定性和可靠性。
3. 功耗优化：采用低功耗的元器件和节能的电源管理策略，降低系统的功耗，延长电池的使用时间。
4. 外观设计优化：对智能导盲拐杖的外观设计进行优化，使其更加符合人体工程学原理，提高使用的舒适性和便携性。

通过不断改进和完善，相信基于51单片机的智能导盲拐杖将在辅助盲人出行领域发挥更大的作用，为盲人带来更多的便利和安全。
