零基础入门matlab
前言
这篇文章很适合MATLAB的入门学习，这也是我在入门时学习的笔记。
虽然说是”零基础“入门matlab，但是如果有其它编程语言基础的话，学起来自然会更轻松。

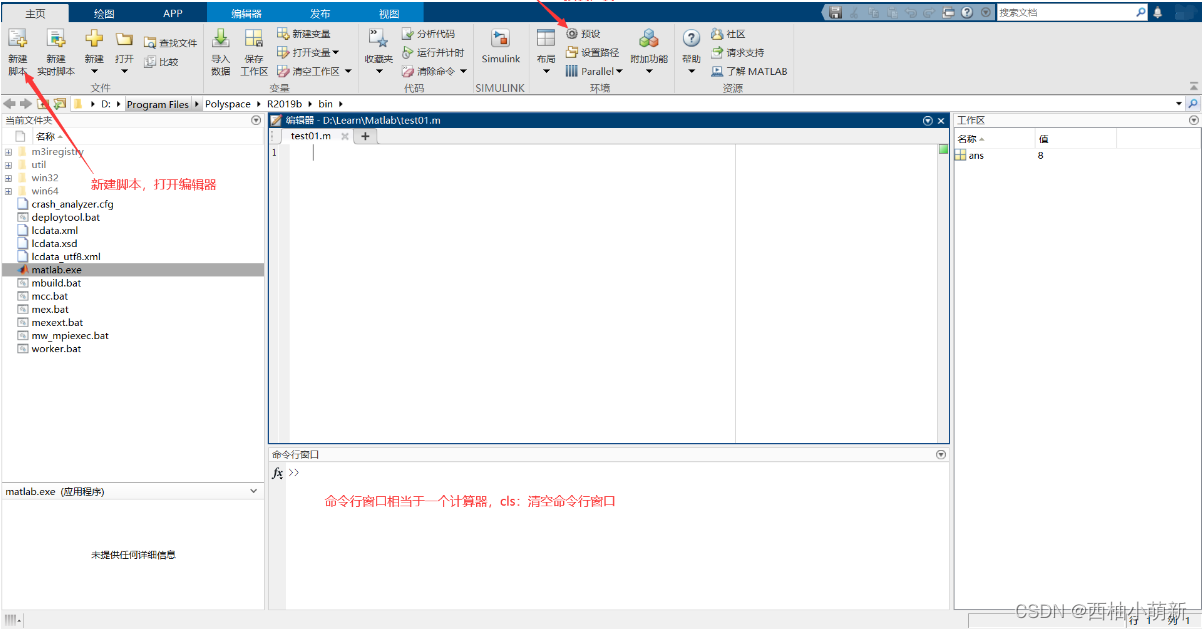

1.界面认识
2.变量命名
Matlab中的注释
1.%% 独占一行的注释（有上下横线分割）
2.% 普通注释
清空环境变量及命令
clear all %清除Workspace中的所有变量（右侧工作区）
clc %清除Command Window中的所有命令（命令行窗口）变量命名规则
①变量名区分大小写
②变量名长度不超过63位（hhh，不会有人把变量名弄这么长吧~）
③变量名简洁明了，尽量做到见名知意

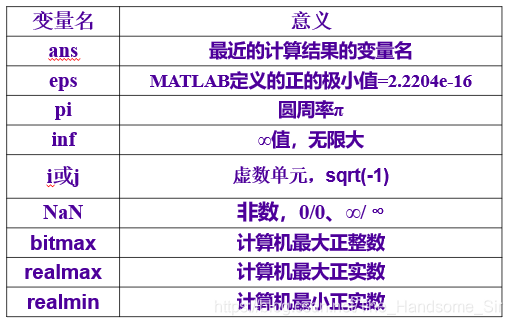

系统保留的变量
3.数据类型
（1）数字
2 + 4
10-7
3*5
8/2（2）字符和字符串
s = ‘a’ （单引号表示字符串）
abs(s) %ASCII码
char(97) %输出 a （ASCII码转字符串）
num2str(65) %输出数字65
str=‘I love MATLAB & Machine Learning’
length(str) %字符串长度
doc num2str
（3）矩阵（重点）
定义一个矩阵：
A = [1 2 3; 4 5 2; 3 2 7]
A = [1,2,3,4,5,6,5,4,6]
B = 1:2:9 %第二个参数为步长，不可缺省
B = 1:3:9
C = repmat(B,3,2) %重复执行3行2列
D = ones(2,4) %生成一个2行4列的全1矩阵
4.操作符与运算符

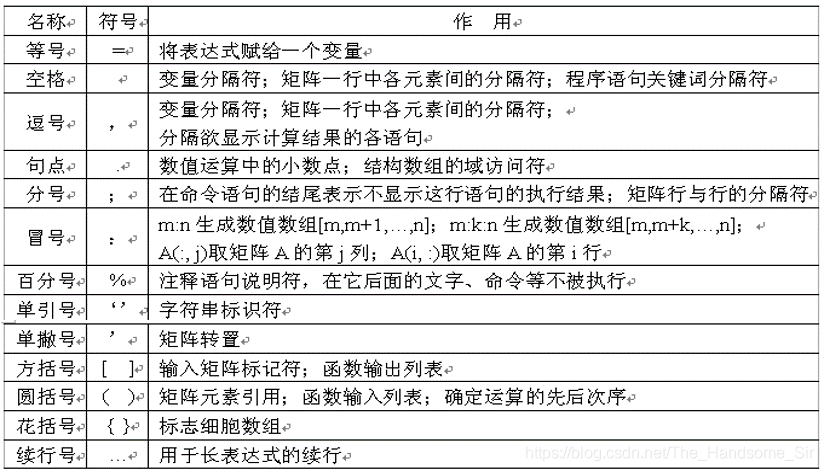

（1）操作符
（2）运算符
（3）矩阵运算符
5.数组与矩阵
MATLAB语言中只有一种对象类型：MATLAB数组。所有的MATLAB变量，包括标量、向量、矩阵、字符串、单元数组、结构和对象都是以数组的形式加以保存。
（1）数组的创建

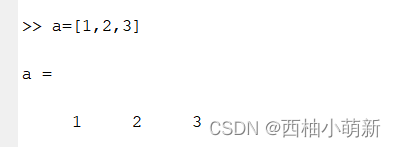

指定元素数组构造法 ：数组输入用方括号“[ ]”,元素之间用空格或逗号间隔。

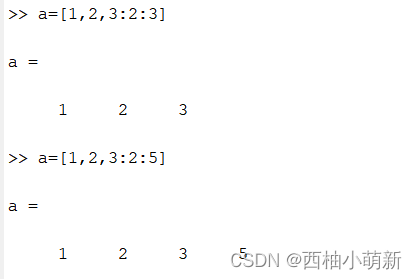

等间隔数组的冒号构造法：
输入格式：x=初值：步长：终值
若步长省略，默认步长为1.冒号构造法适用于步长已知的情况。

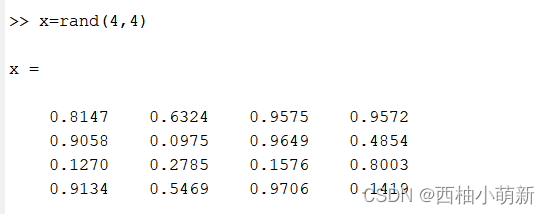

随机元素数组的构造法：
调用函数格式：x=rand(n,m)
说明：n为行数， m为列数，随机数为0到1之间. 需要注意的是这是生成的随机数，因此每执行一次生成的数据是不相同的.
矩阵的四则运算
A = [1 2 3 4; 5 6 7 8]
B = [1 1 2 2; 2 2 1 1]
C = A + B
D = A - B
E = A * B'
F = A .* B % .*表示对应项相乘
G = A / B %相当于A*B的逆 G*B = A G*B*pinv(B) = A*pinv(B) G = A*pinv(B),相当于A乘B
H = A ./ B % ./表示对应项相除

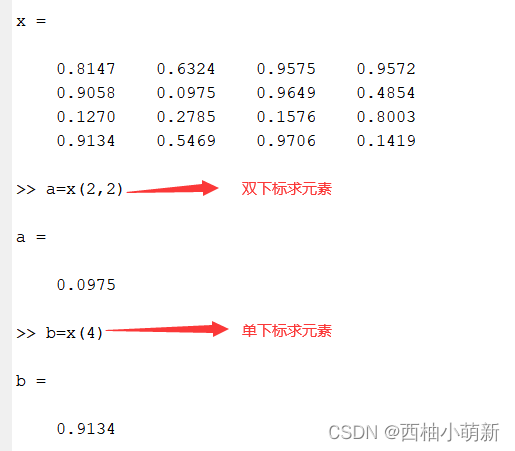

矩阵下标

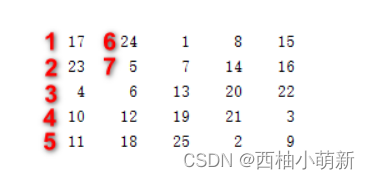

矩阵单下标：矩阵下标排列是按照列进行排列的 ,
一般，设A是一个m×n的矩阵，位于第 i 行、第 j 列的元素 A(i,j) 的单一下标为 A((j-1)·m+i)
矩阵 双下标：行下标和列下标。如A(3,5)表示二维矩阵A的第3行第5列

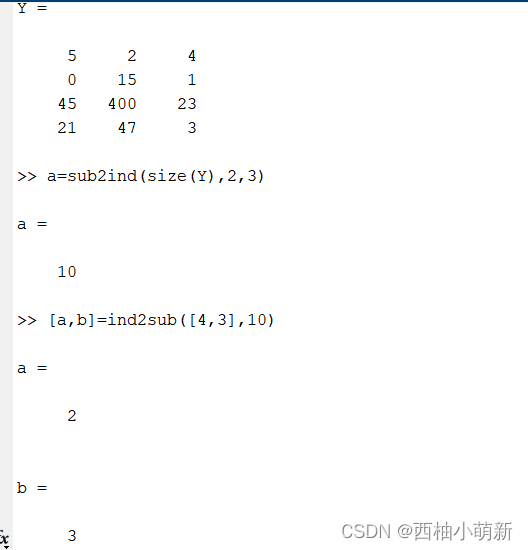

双下标，单下标转换函数：
IND = sub2ind(size(Matrix), i, j) %双转单 [I J] = ind2sub(size(Matrix), ind) %单转双
A = magic(5)%5维魔方矩阵
B = A(2,3) %取二行三列元素
C = A(3,:) % :为取全部,那么这条语句表示取第三行
D = A(:,4) %取第四列
[m,n] = find(A > 20) %找到大于20的序号值/矩阵
%取的是索引值
矩阵函数
%对角阵：只有对角线上有非0元素的矩阵称为对角矩阵，
%对角线上的元素相等的对角矩阵称为数量矩阵，
%对角线上的元素都为1的对角矩阵称为单位矩阵。
1.diag(A) %提取主对角线元素
diag(A,k)%其功能是提取第k条对角线的元素。
2.triu(A)，tril(A)%求上下三角矩阵
3.B=A' %转至（行列交换）
4.B=inv(A)%求逆矩阵
5.det(A) %求行列式
6.rot90(A,k) %旋转90°的k倍
7.fliplr(A)%左右翻转，第一列和最后一列调换对矩阵A实施上下翻转的函数是flipud(A)。

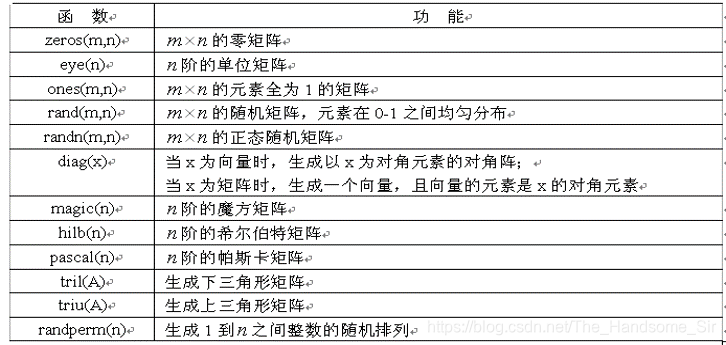

8.E=eig(A)：求矩阵A的全部特征值，构成向量E矩阵函数生成特殊矩阵
6.MATLAB程序设计基础
MATLAB除了能以窗口命令方式处理数学问题，还提供了强大的数学方法计算机程序设计功能。这一部分介绍MATLAB程序设计的基础知识和基本技能。
（1）M文件的编辑和调试
在MATLAB中，可将命令编成代码程序存储在一个文件中，这种文件以扩
展名.m存储，称为M文件。M文件根据调用方式不同分为两类： 脚本M文件
（ Script File）和 函数M文件（Function File）
（2） M文件的程序结构
（3）matlab的输入和输出
输入
x = input(prompt)%数字输入
str = input(prompt,'s')%文本输入 式中，prompt 代表要展示的文本信息，例如 a=input('please input a number\n') ，会在命令行上显示 please input a number ，此时可以手动输入一个数字（若输入其他格式例如字符会报错）。这是程序不会继续运行，而是等待输入数字后回车方可继续运行，文本输入同理
输出
1.disp函数是直接输出，打印变量值或者打印字符串，
形如 disp(x)和disp('x')表达的意思是不同的，前者是输出 x 的值，可以是字符串、整数、矩阵等等，而后者则是直接打印字符串 x ，打印完会直接换行，不像fprintf函数需要输入 \n 换行。
同时，需要注意的是 disp 若是要在一行i打印字符串和变量值不能直接写成这种形式： disp('a is',a_value)，这样会出现输入参数过多的错误（而在C#语言中使用$可以做到类似操作），但是可以写成类如以下形式来
name = 'Alice'; age = 12; X = [name,' will be ',num2str(age),' this year.']; disp(X)
2.fprintf函数是MATLAB函数中较为常见的一种（详见fprintf函数），因为它可以设置输出格式，较为灵活全面。
最为常见的一种形式为： fprintf('%s is a boy',boyname) ，其中 boyname 表示一个存储字符串的变量名，同理这种形式可以输出十进制数（%d）、八进制数（%o）、定点记数法的浮点数（%f）以及指数记数法的浮点数（%e），单个字符（%c）和字符串（%s）。
如是需要控制输出的长度，可以在百分号后加上数字，例如 %8s 输出长度为八（若实际字符串长度超过八会输出字符串原身，不会截断），在命令行上至少保持8个占位，不够用空格来补，而 %4.8f 则会输出4位整数加小数点加8位小数的数字格式，与字符串不同的时，整数不够用空格补，小数不够用 0 来补。
x = 0:.1:1; A = [x; exp(x)]; fileID = fopen('exp.txt','w'); fprintf(fileID,'%6s %12s\n','x','exp(x)'); fprintf(fileID,'%6.2f %12.8f\n',A); fclose(fileID);
7.基础绘图操作
（1）二维绘图
- plot和fplot
在Matlab里面做二维图像最基础也是最常用的两个函数：

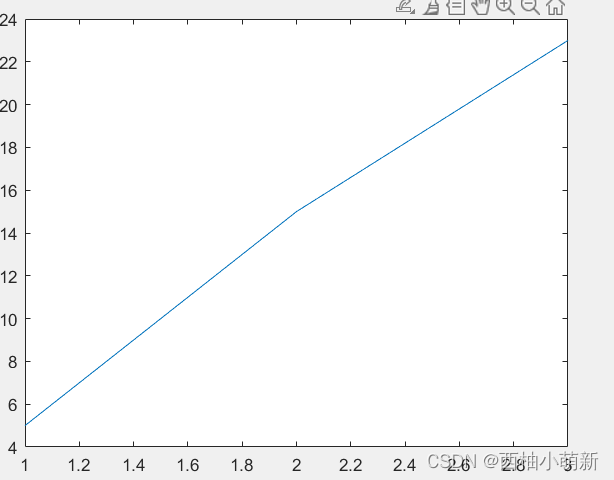

plot()和fplot()函数,其中，plot的经常使用的方法有下面三种：one plot(x) two plot(x,y,参数) three plot(x1,y1,x2,y2,...,xn,yn)首先，第一种方法里面若x为一维数组，则作出的图像是以其数组长度为横坐标，间隔为1，以数组中的具体值为纵坐标的。而其也可以为复数变量，如下：
对于第二种形式就更好理解了，往往其中的x、y都为一维数组，其实y也就是x对应的函数值，后边的参数用于指定曲线的线形、颜色和数据点标记，如下：
x = [0:0.01:10] y = sin(x) plot(x,y,'-r*') %x是一个长度为1001的一维数组， y是和x等长的在sin(x)上的一维数组， 后边的-r*分别为曲线线性、颜色、数据点标记

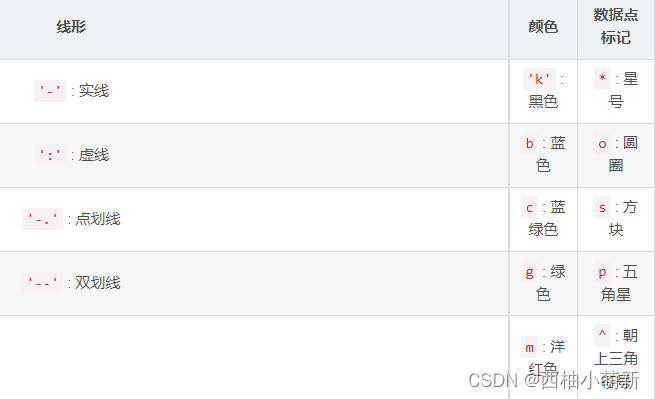

参数：
fplot函数：
one fplot(f,lims,参数) two fplot(funx,funy,tlims,参数)在第一种方法中，f代表一个函数，通常采用函数句柄的形式。lims为x轴的取值范围，用二元向量[xmin,xmax]描述，默认值为[-5,5]。参数定义与plot函数相同。例如使用fplot函数绘制sin(x)图像如下：
fplot(@(x)sin(x),[0,10],'-r')
在第二种方法中，funx、funy代表函数，通常采用函数句柄的形式。tlims为参数函数funx和funy的自变量的取值范围，用二元向量[tmin,tmax]描述。如绘制参数方程(x=tsint,y=tcost)曲线如下：
fplot(@(t)t.*sin(t),@(t)t.*cos(t),[0,10*pi],'-r')
其它形式下的二维曲线图
上文举例说明了最基础最常用的两个做二维曲线的函数，实际上，二维图形的种类还有很多，不光只有一根线构成的曲线图，还有各种统计图、坐标图等等，相应的在Matlab中也有画它们图形的方法，下面是其它几种图形作图方法(非全部)：
对数坐标图
semilogx(x1,y1,'参数',x2,y2,'参数'...)
semilogy(x1,y1,'参数,x2,y2','参数'...)
loglog(x1,y1,'参数',x2,y2,'参数'...)semilogx函数x轴为常用对数刻度，y轴为线性刻度；
semilogy函数x轴为线性刻度，y轴为常用对数刻度；
loglog函数x轴和y轴均采用常用对数刻度。
极坐标图

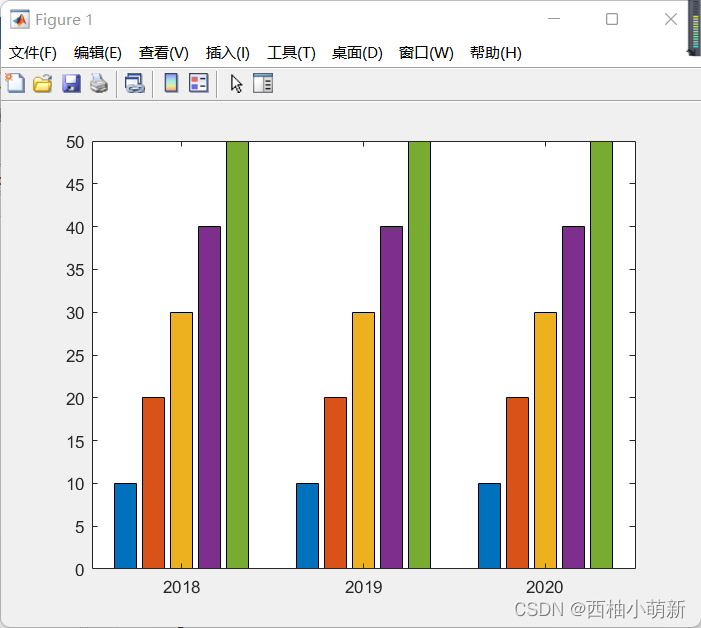

polar(theta,rho,'参数')其中，theta为极角，rho为极径，参数内容与plot相同。条形图
bar(y,style)
bar(x,y,style)
x = [2018,2019,2020]
y = [10,20,30,40,50;
10,20,30,40,50;
10,20,30,40,50];
bar(x,y)
第一个，参数y是数据，选项style用于指定分组排列模式，模式有两种供选择，分别为：'grouped':簇状分组，'stacked':堆积分组。
第二个，x存储横坐标，y存储数据，y的行数必须与向量x的长度相同。选项style用于指定分组排列模式。
直方图
hist(y)
hist(y,x)其中，y是要统计的数据，x用于指定区间的划分方式。若x是标量，则统计区间均分成x个小区间；若x是向量，则向量x中的每一个数指定分组中心值，元素的个数为数据分组数。x缺省时，默认按10个等分区间进行统计。
rose(theta[],x)
其中，参数theta用于确定每一区间与原点的角度，选项x用于指定区间的划分方式。
面积类图形
pie(x,explode)其中，参数x存储待统计数据，选项explode控制图块的显示模式。使用如下，可以试着改下参数或者help一下看看。
score = [10,25,3,18,41]
ex = [0,0,0,0,1]
pie(score,ex)
散点类图形
scatter(x,y,选项,'filled')其中，x、y用于定位数据点，选项用于指定线型、颜色、数据点标记。如果数据点标记是封闭图形，可以用选项’filled’指定填充数据点标记。该选项省略时，数据点是空心的。
一颗心：
t = 0:pi/50:2*pi
x = 16*sin(t).^3
y = 13*cos(t)-5*cos(2*t)-2*cos(3*t)-cos(4*t)
scatter(x,y,'rd','filled')
矢量类图形
quiver(x,y,u,v)其中，(x,y)指定矢量起点，(u,v)指定矢量终点。x、y、u、v是同样大小的向量或同型矩阵，若省略x、y，则在x-y平面上均匀取若干个作为起点。
已知向量A、B，求A+B，并用矢量图表示。
A = [4,5]; B = [-10,0]; C = A+B;
hold on
quiver(0,0,A(1),A(2));
quiver(0,0,B(1),B(2));
quiver(0,0,C(1),C(2));
text(A(1),A(2),'A');text(B(1),B(2),'B');
text(C(1),C(2),'C')
axis([-12,6,-1,6])
grid on
进阶：双Y轴绘图
plotyy()
示例代码:
x = [0:0.01:20]
y1 = 200*exp(-0.05*x).*sin(x)
y2 = 0.8*exp(-0.5*x).*sin(10*x)
plotyy(x,y1,y2)（2）三维作图
在二维曲线作图里边我们主要使用的函数是plot和fplot函数，而在三维曲线作图里面我们使用的是plot3和fplot3函数，其不但长得像，功能也是差不多的，只不过是做了扩展而已。
- plot3和fplot3
-
关于plot3函数，其基本用法如下：
one plot3(x,y,z,参数) two plot(x1,y1,z1,x2,y2,z2,...,xn,yn,zn)是不是似曾相识，没错，它和plot功能确实非常像，只是多了一维数据而已。如要画出sin(x)的三维图，只需这样就好：
x = [0:0.01:10] y = x z = sin(x) plot3(x,y,z,'-r')
怎么样，是不是非常简单，假如要绘制个空间的螺旋线，其参数方程为：x=sint+tcost,y=cost-tsint,z=t,只需这样就好：t = [0:0.1:10*pi] x = sin(t)+t.*cos(t) y = cos(t)-t.*sin(t) z = t plot3(x,y,z)
对于plot3函数来讲，它的参数x，y，z不止可以是一维数组，实际上：参数x、y、z是同型矩阵时，以x、y、z对应列元素绘制曲线，曲线条数等于矩阵列数。
参数x、y、z中有向量，也有矩阵时，向量的长度与矩阵相符。
对于其不止一组数据的方法2，其作用与plot类似，每一组x、y、z向量构成一组数据点的坐标，绘制一条曲线。
而plot3函数的后面线型、颜色和数据点标记的参数则与plot完全一致。
对于fplot3函数，其基本引用方法如下：fplot3(funx,funy,funz,tlims)其中，funx、funy、funz代表定义曲线x、y、z坐标的函数，通常采用函数句柄的形式。tlims为参数函数自变量的取值范围，用二元向量[tmin,tmax]描述，默认为[-5,5]，与fplot是几乎完全一致的，不再举例。
三维曲面 ：

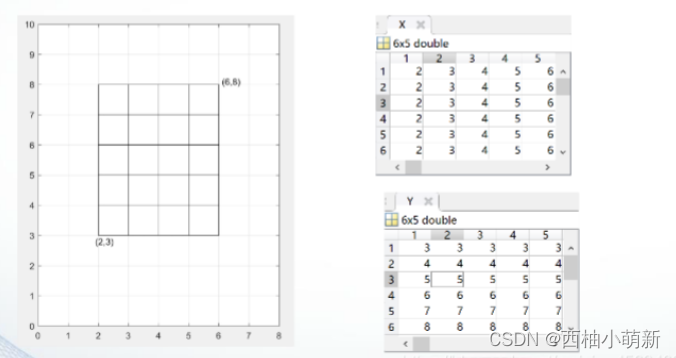

在做三维曲面图的时候，第一步往往是生成一个平面网格，这个平面网格是什么东西呢，其实就是用矩阵X、Y分别存储每一个小矩形顶点的x坐标与y坐标，矩阵X、Y就是该矩形区域的xy平面网格坐标矩阵：
说的简单些，就是给我们要用的空间坐标系做个底面出来，本来x、y都是一维向量，它们也就是只能当两根轴，这个时候用新的两个X、Y矩阵来把空间坐标系的二维地面给表示出来，这样的话每一个[X,Y]就都能对应一个Z了，就是这个意思。在MATLAB中，产生平面区域内网格坐标矩阵有两种方法：
1.利用矩阵运算生成：
X = ones(size(y))*x
Y = y*ones(size(x))2.利用meshgrid函数生成：
[X,Y] = meshgrid(x,y)绘制三维曲面的函数
mesh(x,y,z,c)
surf(x,y,z,c)
mesh(z,c)
surf(z,c)其中，x、y是网格坐标矩阵，z是网格点上的高度矩阵，c用于指定在不同高度下的曲面颜色。c省略时，颜色的设定正比于图形的高度。
当x、y省略时，z矩阵的第2维下标当作x轴坐标，z矩阵的第一维下标当作y轴坐标。
另外还有一些其它的绘制三维曲面的函数：
带等高线的三维网格曲面函数meshc
带底座的三维网格曲面函数meshz
具有等高线的曲面函数surfc
具有光照效果的曲面函数surfl
这些函数使用都和mesh还有surf大致相同，可自行练习了解。
//用4种方式绘制函数z=(x-1)^2+(y-2)^2-1的曲面图
//其中，x=[0,2],y=[1,3]
[x,y]=meshgrid(0:0.1:2,1:0.1:3)
z=(x-1).^2+(y-2).^2-1
subplot(2,2,1);meshc(x,y,z)
subplot(2,2,2);meshz(x,y,z)
subplot(2,2,3);surfc(x,y,z)
subplot(2,2,4);surfl(x,y,z)标准三维曲面
[x,y,z]=sphere(n)产生3个(n+1)阶的方阵，采用这3个矩阵可以绘制出圆心位于原点、半径为1的单位球体。
[x,y,z]=cylinder(R,n)
其中，参数R是一个向量，存放柱面各个等间隔高度上的半径，n表示在圆柱圆周上有n个间隔点，默认有20个间隔点。
peaks函数
调用格式：
peaks(n) >> p1=peaks(10)
peaks >> p2=peaks
peaks(V) >> p3=peaks(-3:0.2:3)
peaks(x,y) >> [x,y]=meshgrid(-2:0.1:2,0:0.1:5)fmesh函数和fsurf函数
用于绘制参数方程定义的曲面
fsurf(funx,funy,funz,uvlims)
fmesh(funx,funy,funz,uvlims)其中，funx、funy、funz代表定义曲面x、y、z坐标的函数，通常采用函数句柄的形式。
uvlims为funx、funy和funz的自变量的取值范围，用4元向量[umin,umax,vmin,vmax]描述，默认为[-5,5,-5,5]
图形修饰辅助操作
到这里，不管是二维曲线三维曲线还是曲面，大家掌握的方法都差不多了，图大概率是能被我们做出来了哈哈哈，不过能把图做出来固然重要，可更重要的是还能做出美图来，这就离不开我们的图形修饰了，比如给做好的图形加个标题加个注释什么的，我们要做出来图，还要做出来细图，更要做出来美图，接下来文章将列举我们经常使用的并且很有用的图形修饰辅助操作。
基础绘图指令（无参数）
这些呢是一些常用的辅助绘图指令，没有参数，直接在脚本输入就行，功能已经列在表中非常明确
带参数绘图指令
图形标注函数
title(图形标题) xlabel(x轴说明) ylabel(y轴说明) text(x,y,文本说明) legend(图1，图2，...，参数...)
值得一提的是，上面这些函数的使用方法远不及示例这么简单，它们都有非常多的参数可供选择使用，示例只是列出最简单、最常用的方法，下面是两段代码：
//没有图形标注
x = 0:0.5:4*pi
y1 = sin(x)
y2 = cos(x)
y3 = 1./(1+exp(-x))
y4 = (1/(2*pi)^0.5).*exp(((-1).*(x-2*pi).^2)./(2*2^2))
plot(x,y1,x,y2,x,y3,x,y4)

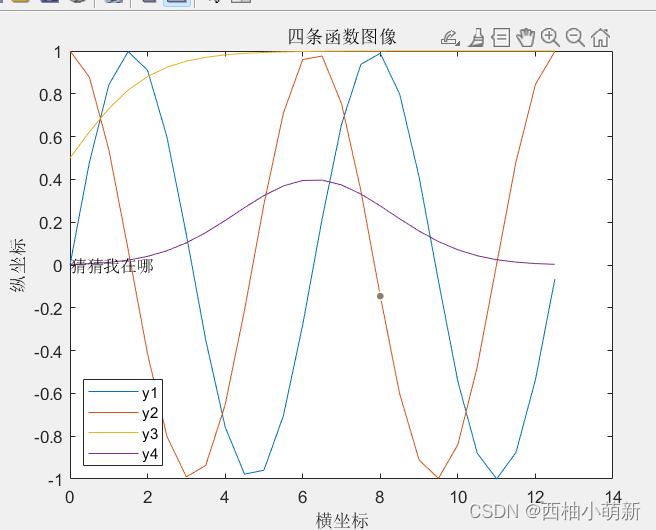

//加上简单图形标注
title('四条函数图像')
xlabel('横坐标')
ylabel('纵坐标')
text(0,0,'猜猜我在哪')
legend('y1','y2','y3','y4','Location','southwest')
- 图形窗口分割函数subplot
subplot(m,n,p)其中，m和n指定将窗口分成mXn个绘图区，p指定的是当前图像所在区域，如m=2，n=3，则一个figure窗口被分成2行三列供6个绘图区，可以容纳6个图形。若p=3，说明当前图像要被画进第三个窗口，也就是第二行第一列的窗口内。p小于等于mXn，如：
x = [0:0.1:10]
y1 = sin(x)
y2 = cos(x)
subplot(1,2,1)
plot(x,y1)
subplot(1,2,2)
plot(x,y2)图形修饰处理
前面写了一些基本绘图指令，可以对我们的图形进行简单的修整，让其变得更完备更好看，接下来是一些对图形修饰的方法。
视点处理
**方位角：视点与原点连线在xy平面上的投影与y轴负方向形成的角度，正值表示逆时针，负值表示顺时针。
**仰角：视点与原点连线与xy平面的夹角，正值表示视点在xy平面上方，负值表示视点在xy平面下方。
view函数
view(az,el)其中az为方位角，el为仰角。系统默认的视点定义为方位角-37.5°，仰角30°。
%绘制函数z=(x-1)^2+(y-2)^2-1的曲面图，并从不同视点展示曲面
[x,y] = meshgrid(0:0.1:2,1:0.1:3)
z =(x-1).^2+(y-2).^2-1
subplot(2,2,1); mesh(x,y,z)
subplot(2,2,2); mesh(x,y,z);view(0,90)
subplot(2,2,3); mesh(x,y,z);view(90,0)
subplot(2,2,4); mesh(x,y,z);view(-45,-60)
色彩处理
默认的，向量元素在[0,1]范围内取值，3个元素一次表示红、绿、蓝三种颜色的相对亮度，称为RGB三元组即[R G B]，如[0 0 1]是蓝色，[1 0 0]是红色，[1 1 1]是白色，[0 0 0]是黑色。(当然，也有在[0,255]内取值的，不再介绍)
色图(Colormap)
首先，创建一个色图矩阵方法如下：
cmap=colormap(parula(5))其中，parula是内建色图中包含的一个种类，其中参数5可以是任何一个数值，它关系着色图矩阵的范围，一般来说使用的时候省略就好。内建色图如下：
- 指定当前图形使用的色图
//以peaks为例，先渲染图形，后紧跟色图种类即可
surf(peaks)
colormap hot
我们也可以不使用系统的色图矩阵，可以自定义任何色图矩阵。如创建一个灰色系列的色图矩阵：
c = [0,0.2,0.4,0.6,0.8,1.0]'
cmap = [c,c,c] //这样创建的矩阵和 cmap=gray(6)是一样的
surf(peaks)
colormap(cmap)

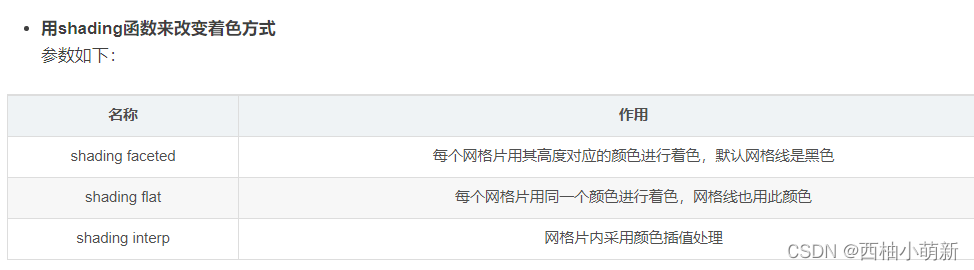

示例：使用同一色图，以不同着色方式绘制圆锥体
[x,y,z] =cylinder(pi:-pi/5:0,10)
colormap(lines)
subplot(1,3,1)
surf(x,y,z);
shading flat
subplot(1,3,2)
surf(x,y,z);
shading interp
subplot(1,3,3)
surf(x,y,z)
图形的裁剪处理
将图形中需要裁剪部分对应的函数值设置成NaN，这样在绘制图形时，函数值为NaN的部分将不显示出来，从而达到对图形进行裁剪的目的。
%绘制3/4圆
t=linspace(0,2*pi,100)
x=sin(t)
y=cos(t)
p=y>0.5
y(p)=NaN
plot(x,y)
axis([-1.1,1.1,-1.1,1.1])
axis square
grid on
其它
其实在Matlab中还有两个非常重要的函数：
set和get,
它们两个能非常方便的创建、修改图形的各种属性，如改变坐标轴范围、设置字体和刻度点、设定线条风格等等，不过它们涉及到的使用更深入，在这里不再展开叙述，而事实上，对于我们非常熟知的figure，它也能加上参数来对窗格进行设置，这都是我们经常使用的，但也是经常忽略它们其它功能的函数，如果有兴趣，你可以继续的深入探索下去，更深入的学习能更方便的为我们所用
