铁头山羊-STM32（SPI | IO引脚初始化）

原创

已于 2025-10-15 09:52:32 修改 · 1.4k 阅读

17 ·

CC 4.0 BY-SA版权

文章标签：

#stm32 #嵌入式硬件 #单片机

于 2025-10-11 10:57:56 首次发布

一、SPI模块概述

1.1 STM32中的SPI模块

· STM32F103系列包含SPI1和SPI2两个SPI接口
· SPI1位于APB2总线，SPI2位于APB1总线
· 支持全双工同步串行通信
· 最高通信速度可达18MHz（SPI1）

1.2 实验目标设备：W25Q64

· SPI接口的Flash存储器
· 容量：64Mbit（8MB）
· 特性：掉电不丢失数据
· 用途：作为"外部硬盘"存储用户数据

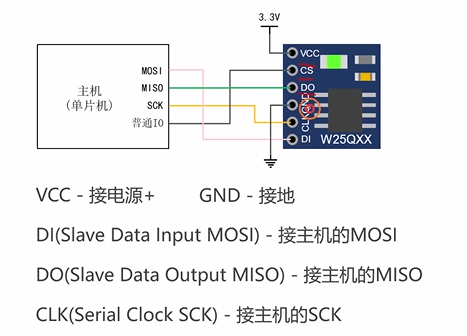

二、W25Q64模块引脚定义

三、SPI引脚定位与重映射

3.1 SPI1引脚分配表

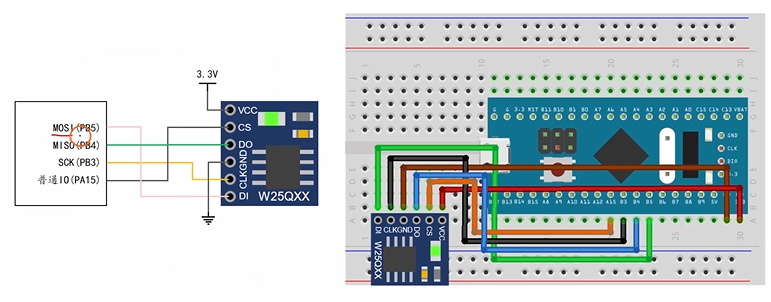

3.2 电路连接方案

STM32F103 W25Q64
PB3 (SCK) ------> CLK
PB4 (MISO) ------> DO
PB5 (MOSI) ------> DI
PA15 (NSS) ------> CS
3.3V ------> VCC
GND ------> GND

四、IO引脚模式配置
